Automatyczny przełącznik antenowy do icoma

[SQ7BCN]

Sterownik oparty na Arduino Nano sterowany przez CAT z radia icom , konfiguracja pasm i anten dokonywana jest z poziomu PC za pomocą Hyper Terminala , możliwa jest też oczywiście praca ręczna Tryb Manual.

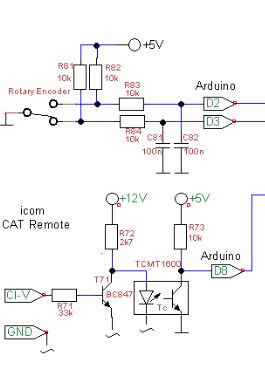

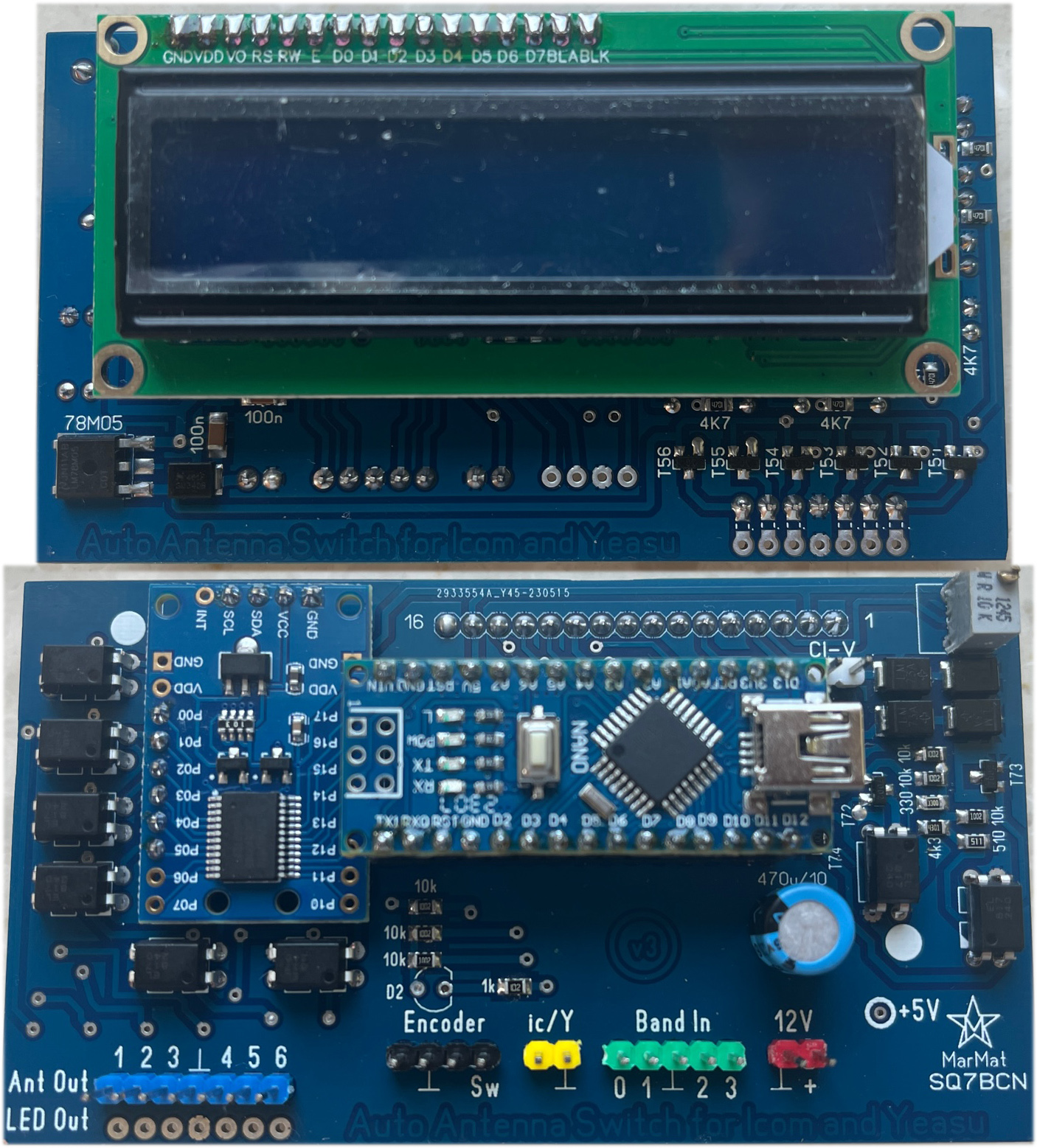

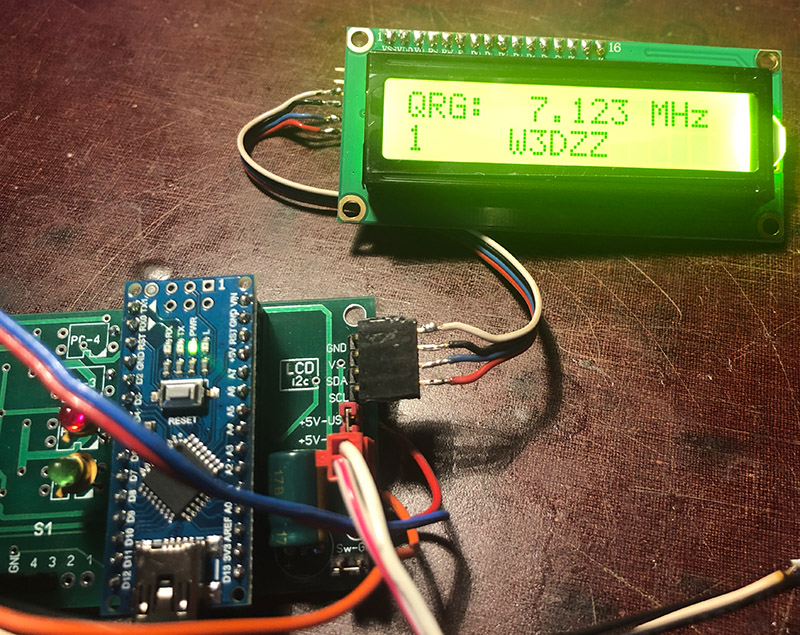

Wykonałem parę modyfikacji bo z moim icomem komunikacja CAT działała bardzo niestabilnie , Lcd podłączyłem po i2c oraz wyjścia przez transoptory w zasadzie dopasowałem sygnały do sąsiedniego projektu i płytki:
http://sp-hm.pl/thread-3380.html


Aby uruchomić komunikację CAT należ w programie Arduino wpisać adres CAT swojego radia np.94h, 66h etc. oraz szybkość transmisji jaka jest ustawiona w radiu.

Link do strony autora :
http://www.ok2wy.com/en/2017/11/06/autom...na-switch/

[SQ7BCN]

Małe uaktualnienie, Przełącznik działa już bardzo dobrze i stabilnie z moim ic 7300, w związku z powyższym doczekał się też obudowy.

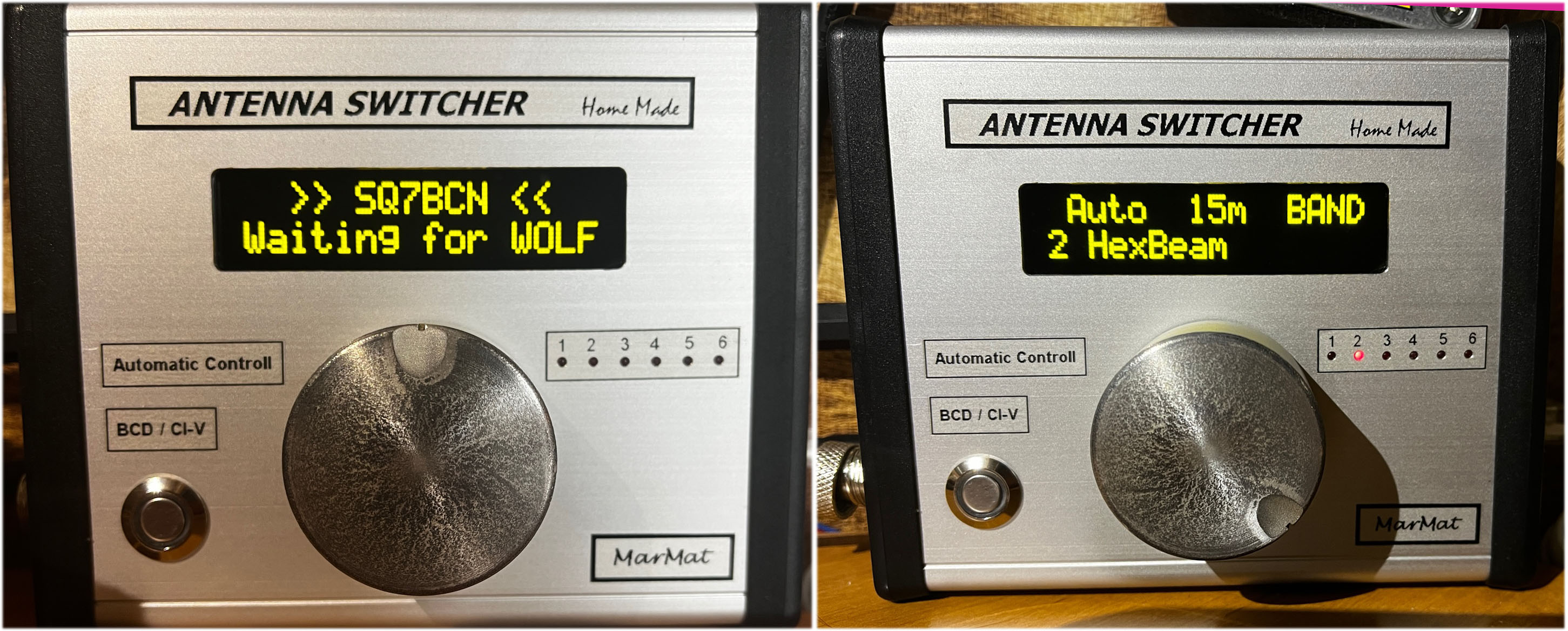

Jest to świetna konstrukcja dla trx icom. Daje możliwość sterowania 6 antenami na pasmach od 160m-6m, Menu konfiguracyjne pozwala wpisanie samemu nazwy anteny(6 kanałów)oraz przypisanie anteny do jednego lub kilku pasm z zakresu 160-6m , dodatkowo dla każdego pasma można załączyć lub wyłączyć dodatkowy przekaźnik , który może sterować tunerem lub np, dopinać jakąś sekcję anteny ...

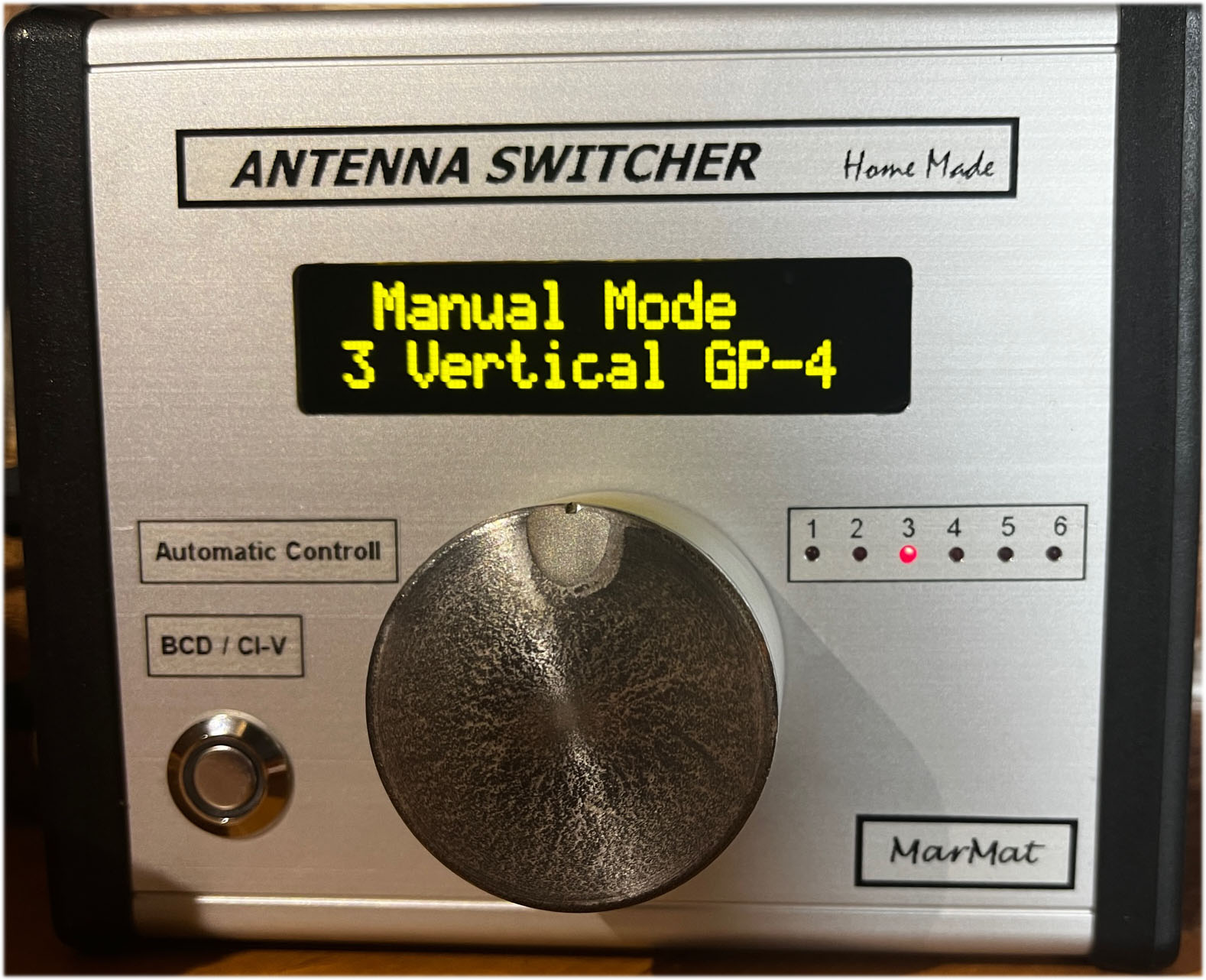

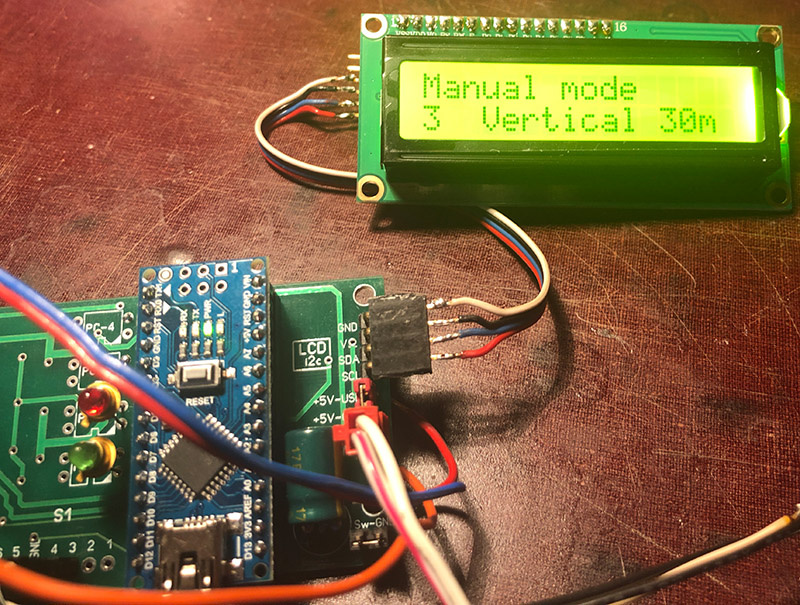

W każdym momencie można przejść do trybu manual i samemu decydować która antena ma być wybrana.

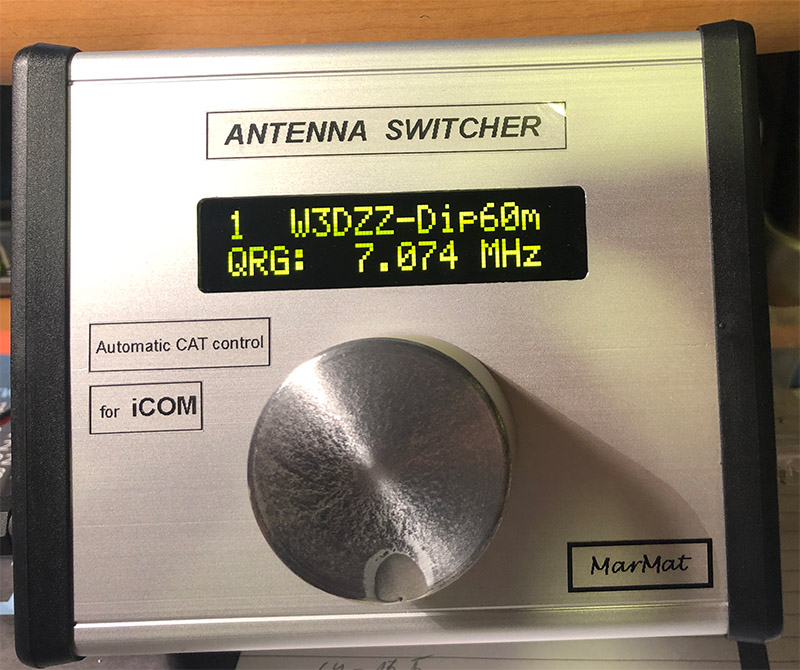

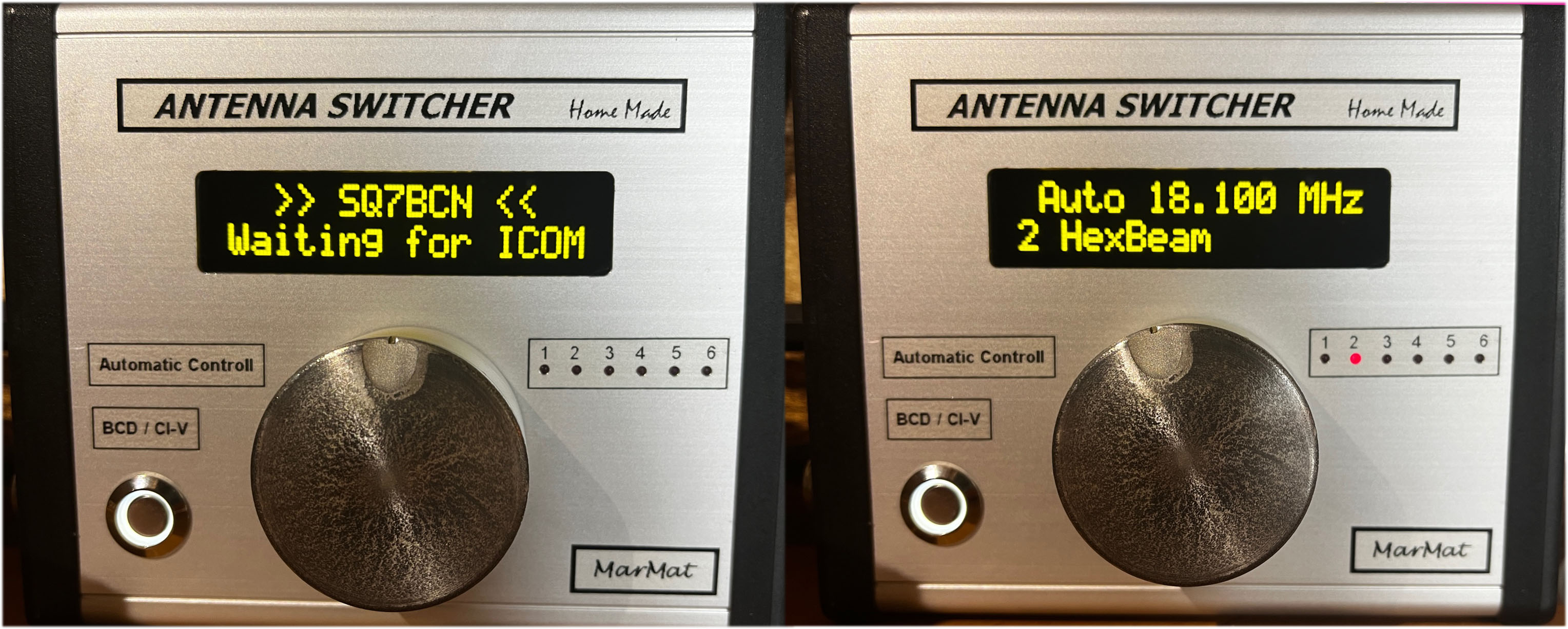

Na zdjęciu z wyświetlaczem Oled.

[SQ7BCN]

Przełącznik po kilku miesiącach pracy oceniam bardzo dobrze- tak to wygląda:
https://www.youtube.com/watch?v=MjBTBK-f37M
