Przełacznik Antenowy ze sterownikiem Arduino
SQ7BCN Offline
Marek
***

Liczba postów: 205
Dołączył: 04-11-2016
Post: #1
Przełacznik Antenowy ze sterownikiem Arduino
Przełącznik jakiego używam już od roku doczekał się sterownika z wyświetlaczem jak widać na załączonym zdjęciu ma 4 kanały i możliwość wyświetlania nazw anten.
Działa też sterowanie za pomocą komputera ale nie jest jeszcze dopracowane , może ktoś się przyłączy do dopracowania programu komputerowego bo mnie to przerasta.
Na razie wpisywanie nazw anten odbywa sie z poziomu programu Arduino przed kompilacją ale plan jest aby to robić z poziomu programu komputerowego.

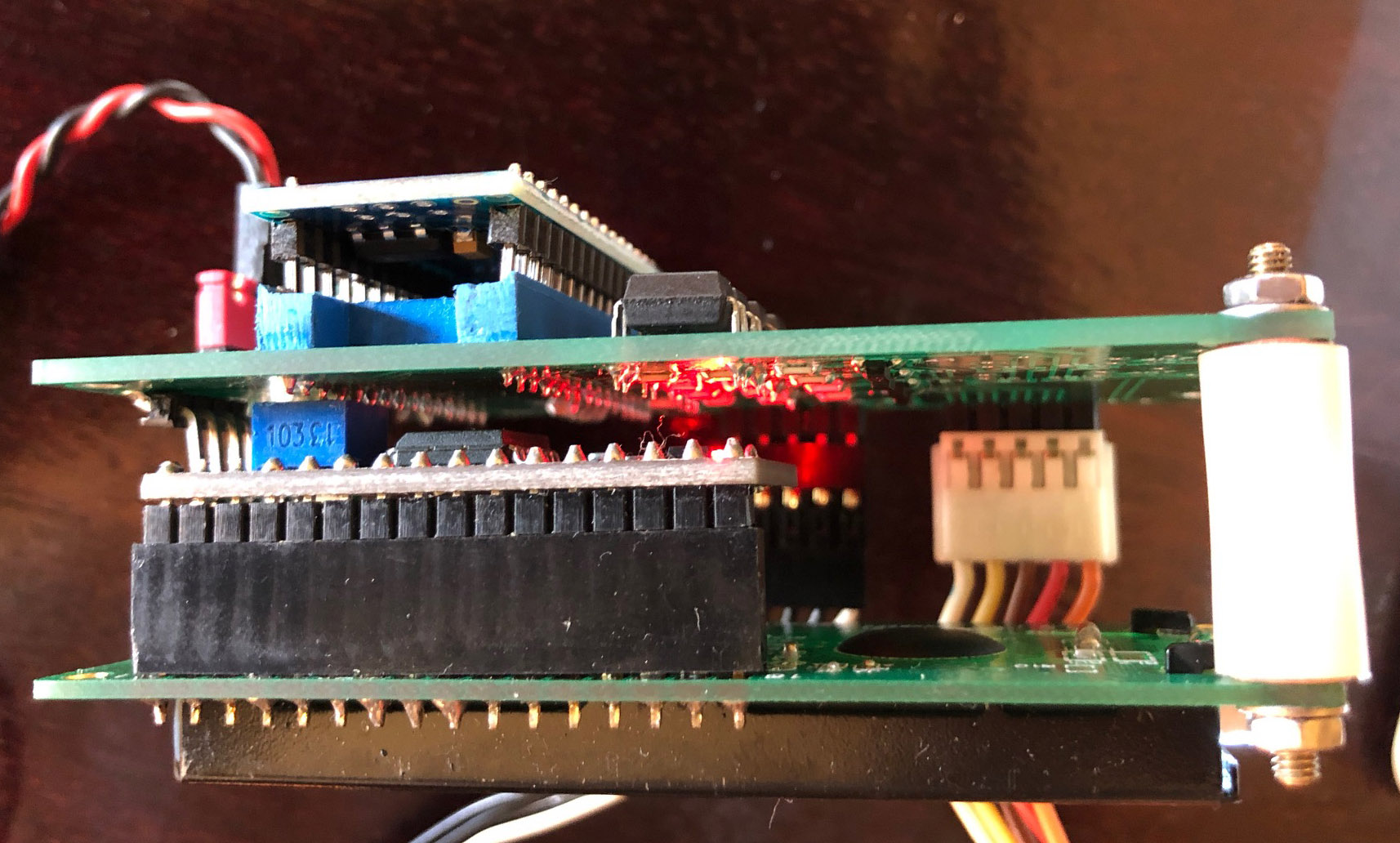

Sterownik zbudowany jest na Arduino Nano , wyjścia są odizolowane przez transoptory.
Zastosowałem przekaźniki Relpol RM85 lub SHRACK RTD 14012 zasilane przez filtr LC. Płytka przełącznika jest dopasowana do puszki firmy SCAME - dobrze sprawdzają się w warunkach zewnętrznych.
Ze względu na oszczędność wyjść Arduino sterowanie LCD (2x16) odbywa się przez i2c. Płytka sterownika może obsłużyć 6 kanałów , sam przełącznik w obecnej wersji ma tylko 4 kanały.
Jeżeli ktoś ma ochotę przyłączyć się do projektu w kwestii sterowania przełącznikiem z poziomu komputera to zapraszam do kontaktu.[
İmage İmage


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 02-07-2018 8:48 przez SQ7BCN.)
26-06-2018 22:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 205
Dołączył: 04-11-2016
Post: #2
RE: Przełacznik Antenowy ze sterownikiem Arduino

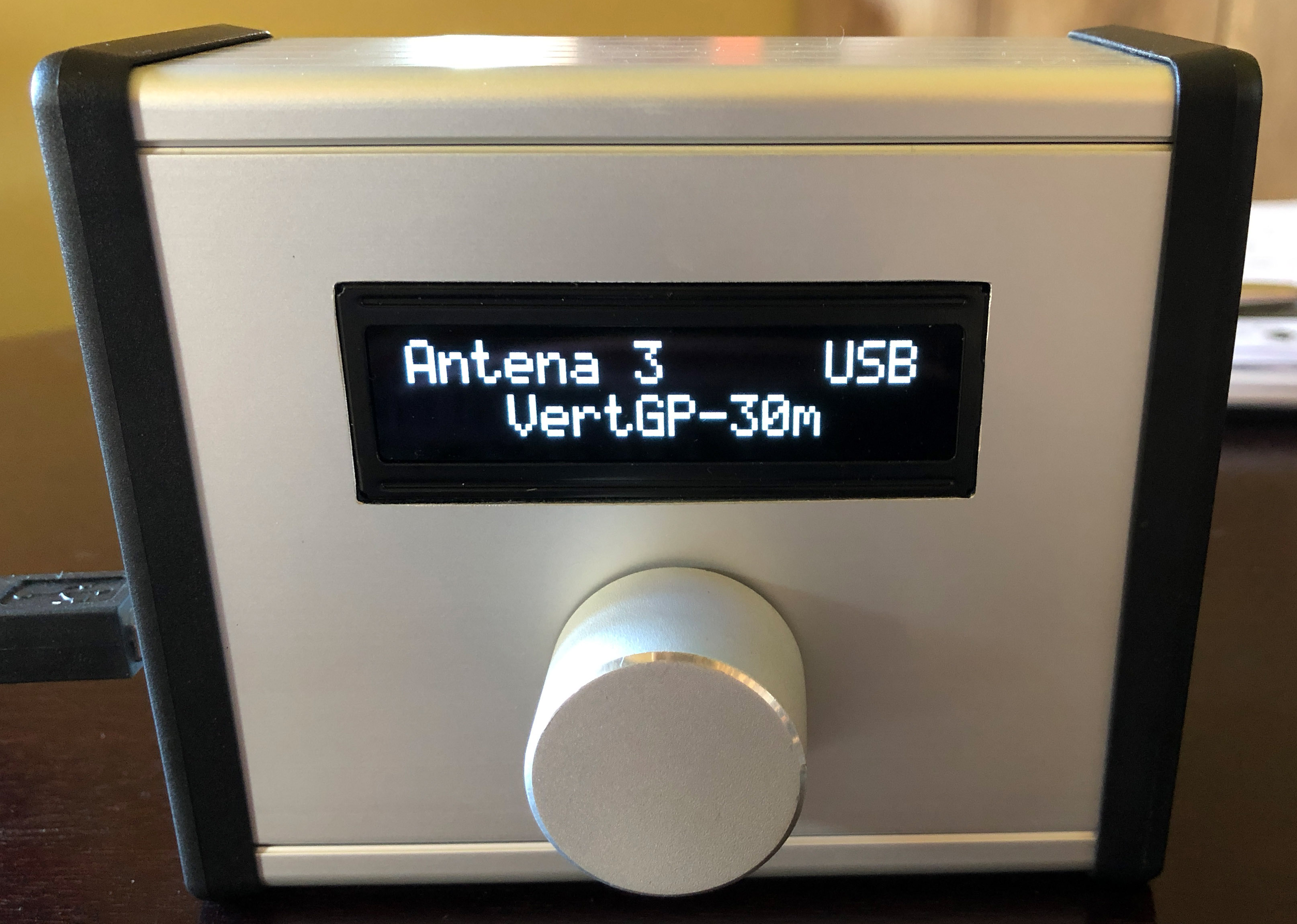

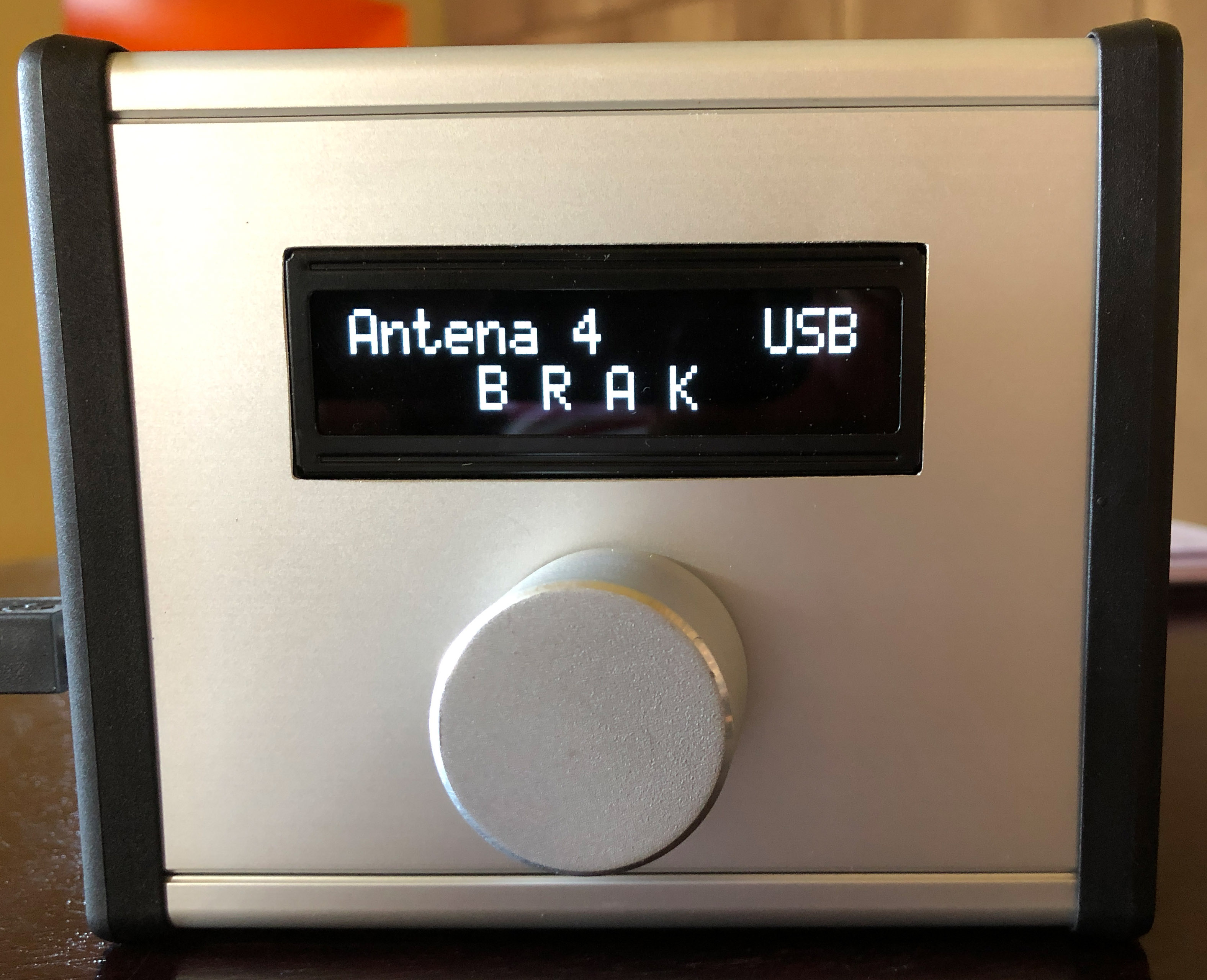

Sterownik w obudowie HM1455-1201 z wyświetlaczem OLED:
İmage İmage
Sterownik posiada też separacje zasilania (uwzgledniając GND) , gdy jest podłaczony do komputera to procesor jest zasilany z USB , część 12V jest oddzielona całkowicie , gdy działa bez komputera całość może być zasilana z zasilacza 12V do tego służy przełącznik na obudowie który steruje przekaźnikiem w sterowniku (będzie to uaktualnione na schemacie).

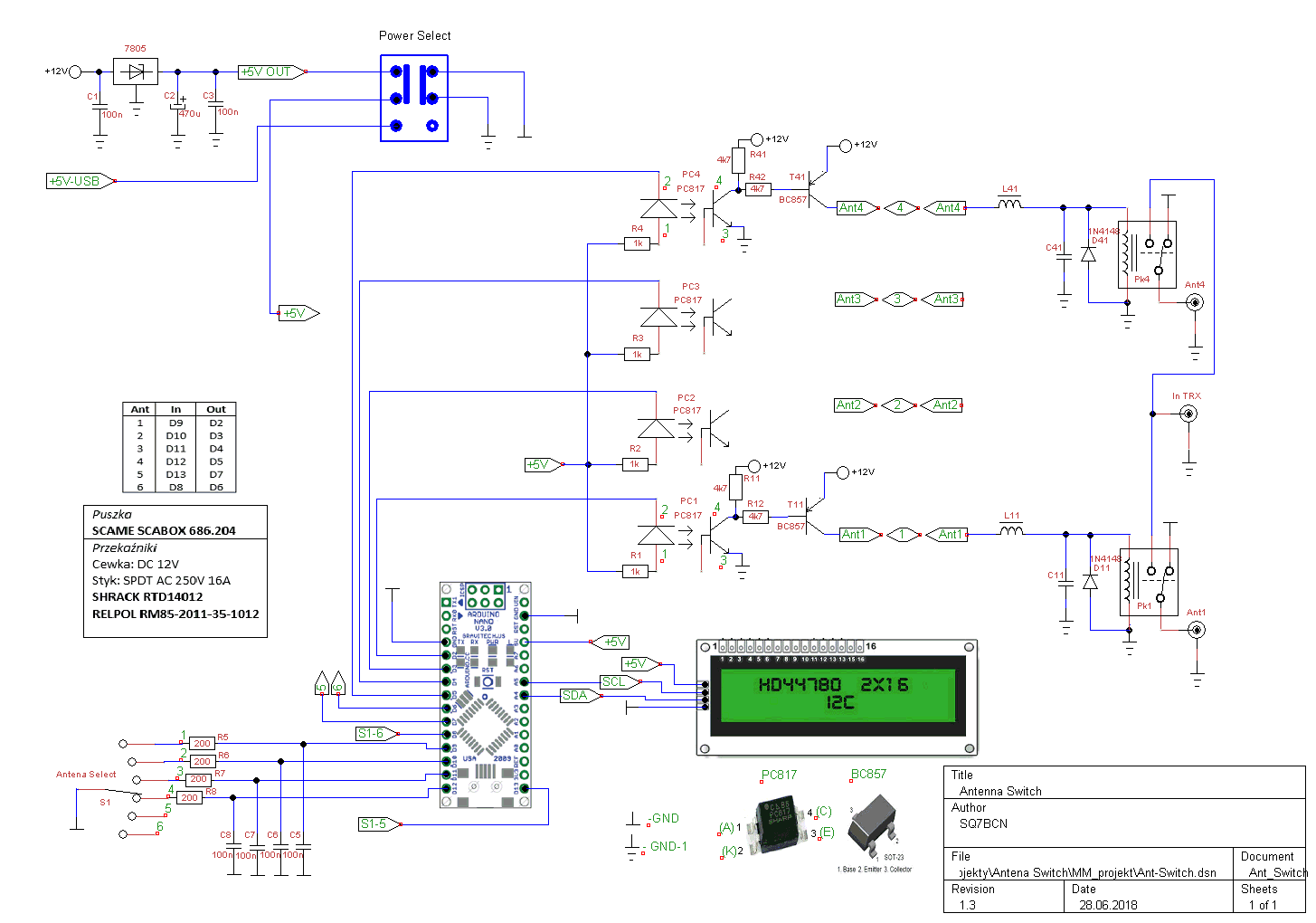

Uaktualniony schemat
(Ten post był ostatnio modyfikowany: 02-07-2018 9:07 przez SQ7BCN.)
02-07-2018 9:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 205
Dołączył: 04-11-2016
Post: #3
RE: Przełacznik Antenowy ze sterownikiem Arduino
Program do Arduino , adres wyświetlacza (0x3F)
.ino  Switch.ino (Rozmiar: 8.72 KB / Pobrań: 1383)
Program do komputera jest już prawie gotowy
Kilka płytek mam na zbyciu jeżeli ktoś jest zainteresowany ...
22-07-2018 9:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6MJS Offline
Michał
*

Liczba postów: 13
Dołączył: 21-11-2017
Post: #4
RE: Przełacznik Antenowy ze sterownikiem Arduino
Cześć Marek, masz może więcej płytek z przekaźnikami, albo do tyłu wyświetlacza ?
Poskładałbym u siebie takie coś. Jak czas pozwoli, to i może na arduino coś bym naskrobał.
07-09-2018 16:33
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 205
Dołączył: 04-11-2016
Post: #5
RE: Przełacznik Antenowy ze sterownikiem Arduino

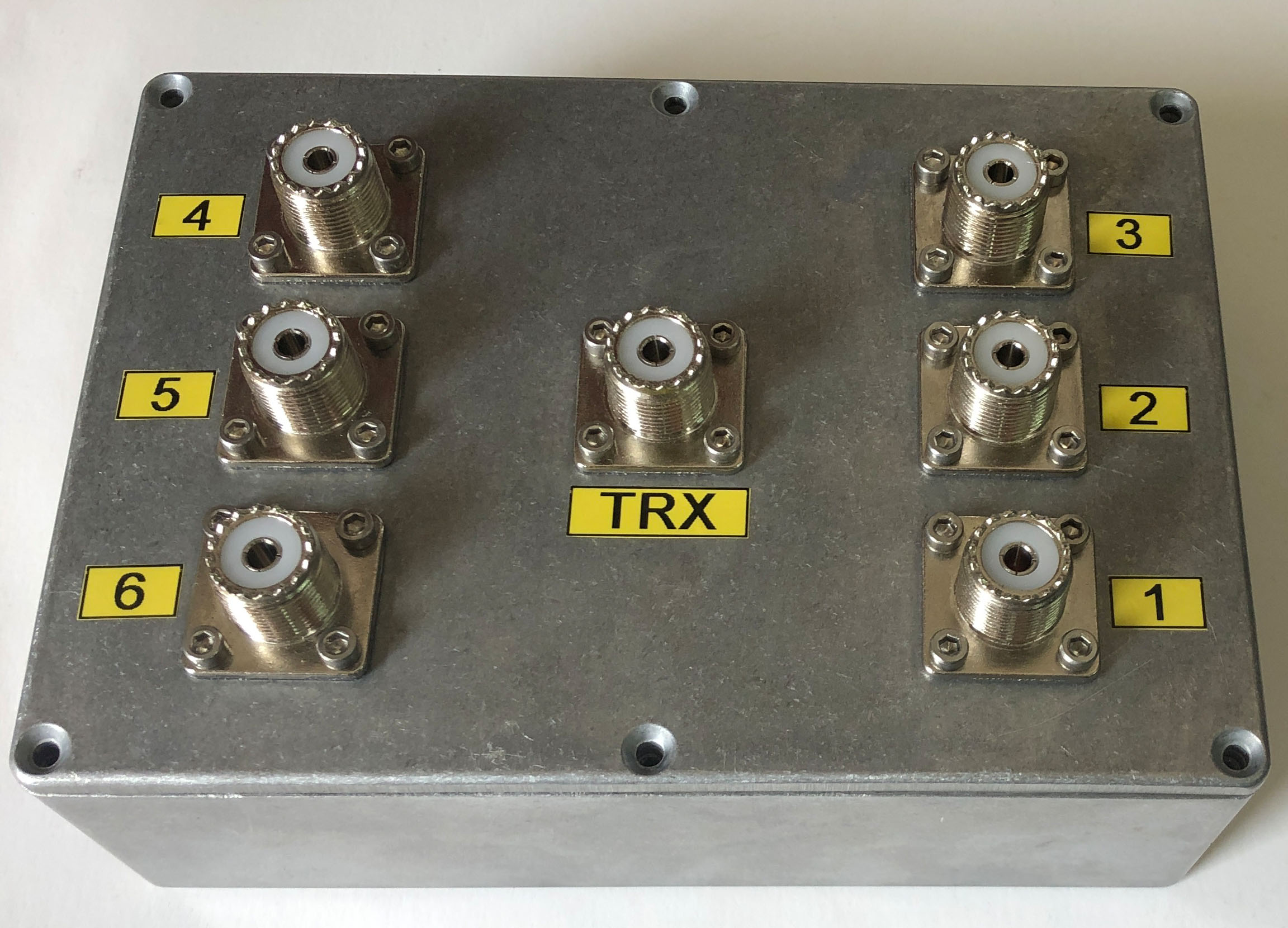

Wersja przełącznika do 6 anten przystosowana do aluminiowej obudowy fabrycznej Hammond 1550E İmage İmage
13-06-2019 10:35
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4BK Offline
Karol
***

Liczba postów: 152
Dołączył: 09-12-2010
Post: #6
RE: Przełacznik Antenowy ze sterownikiem Arduino
Masz może nadmiar płytek i przekaźników?

(ex. SQ4BJO)
25-07-2019 21:36
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 205
Dołączył: 04-11-2016
Post: #7
RE: Przełacznik Antenowy ze sterownikiem Arduino
W nowej wersji zastosowałem enkoder zamiast przełącznika obrotowego 6-pozycyjnego. Nowe oprogramowanie w wersji 4.0 umożliwia używanie innej anteny dla RX i innej dla TX po podłączeniu sygnału PTT z TRX-a.
Przełączenie między normalnym trybem , a trybem RXTX następuje przez wciśnięcie enkodera wtedy pojawiają się dodatkowo napisy Rx oraz TX.Powrót do normalnego trybu po przekręceniu enkodera.
Dla każdej z 6 anten można ustawić jedną dowolną antenę nadawczą. İmage
14-05-2020 18:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4BK Offline
Karol
***

Liczba postów: 152
Dołączył: 09-12-2010
Post: #8
RE: Przełacznik Antenowy ze sterownikiem Arduino
Podzielisz się? Narazie zabudowałem sterownik w obudowie, ale reszta stoi.

(ex. SQ4BJO)
14-05-2020 18:10
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7BCN Offline
Marek
***

Liczba postów: 205
Dołączył: 04-11-2016
Post: #9
RE: Przełacznik Antenowy ze sterownikiem Arduino
Kuba nie wiem co masz na myśli płytka i program są znacząco zmienione, płytki zamówiłem dopiero, dotyczy to PCB sterownika , płytka przełącznika bez zmian.
Można będzie tez podłączyć LCD (SSD 1306-128x32)OLED.
14-05-2020 20:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
