Sprzęgacz kierunkowy do NWT500
SP9RQA Offline
Krzysztof
****

Liczba postów: 379
Dołączył: 30-09-2009
Post: #11
RE: Sprzęgacz kierunkowy do NWT500
Bo w sumie to tak fajnie widać na antenie GP.
Antena ma rezonans na jakiejś częstotliwości, a zmiana kąta pochylenia przeciwwag zmienia impedancję anteny,
będącej cały czas w rezonansie. Więc SWR będzie szalał, choć antena pracuje na właściwej częstotliwości.
06-04-2017 12:49
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #12
RE: Sprzęgacz kierunkowy do NWT500
Tak to się zgadza.
Może być yteż tak, ze najniższy SWR jest nieco poza rezonansem.
To zależy też od konstrukcji sprzęgaczy w reflektometrze.

Ale odbiegnę nieco od tematu. Przyszedł jużten ukraiński sprzęgacz. Wyglada bardzo zacnie.
Muszę ty;lko sobie dorobić taki szeregowy opornik z gniazdem i wtykiem SMA, żeby mieć wygodę w eksperymentach.

Analizatory mam jakie mam. Nie planuję przeróbek czy zakupów w tym zakresie, więc muszę sobie radzić z tym co mam.
Analizatory typu NWT są użyteczne, choć chciało by się mieć MAX6, ale niestety parametr ceny Sad. Nie zwróci mi sie taka inwestycja.

73's Marcin.
09-04-2017 11:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GO Offline
Rafał
***

Liczba postów: 182
Dołączył: 15-04-2015
Post: #13
RE: Sprzęgacz kierunkowy do NWT500
(09-04-2017 11:22)SP5IOU napisał(a):  Analizatory typu NWT są użyteczne, choć chciało by się mieć MAX6, ale niestety parametr ceny Sad. Nie zwróci mi sie taka inwestycja.

Ale te MAX'y to - według mnie - przereklamowane są Wink Szczególnie ten MAX6 - jego fabryczny sprzęgacz o kierunkowości ~22dB nie jest - znów, według mnie - wart tej góry pieniędzy, którą trzeba na niego wydać. Kiedyś też tak myślałem jak Ty, ale jak zacząłem zgłębiać temat analizatorów, to się okazało, że żadna magia za tym nie stoi, a całość nie jest warta takich pieniędzy.
Poczekaj trochę, a złożysz sobie analizator YAVNA, który właśnie kończę, a który będziesz miał po cenie części, które sam zakupisz - albo któryś z Kolegów Ci nawet złoży za dobre słowo, albo butelkę piwa Wink

Pozdrawiam,
Rafał SP3GO
09-04-2017 21:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #14
RE: Sprzęgacz kierunkowy do NWT500
Hej.
Przyszedł już jakiś czas temu ten sprzęgacz z Ukrainy.
http://www.ebay.pl/itm/RF-SWR-Reflection...SwDKtY09zG
Jest bardzo starannie wykonany, potrzebny jest do niego jeszcze rezystor SMA 50 om i może inne wartości, aby wkręcić w gniazdo REF.
Niema obudowy, więc pozwoliłem sobie zaprojektować i wykonać obudowę na drukarce 3d. Obudowa ma opisy gniezd z obydwu stron w postaci wklęsłego druku
Wydrukowałem z ABS-u i części góra / dół pasują "na wcisk"
Kod:
//Obudowa do sprzęgacza
//wnętrze
module wnetrze(){
cube([91,47,8]);
//gniazdo SMA
translate([-2,20,0]) cube([2,7,7]);
translate([91,20,0]) cube([2,7,7]);
translate([9.2,-2,0])cube([7,2,7]);
translate([9.2,47,0])cube([7,2,7]);
}
//Zewnetrze
module zewnetrze(){
    translate([-2,-2,-1.6]) cube([95,51,10.6]);
}

//Napisy
module napisy(){
translate([0,0,8.6])
    linear_extrude(height = 1.2, connectivity=10)
    difference(){
    translate ([-2,-2])square([95,51]);
    translate ([74,12])rotate([0,0,180])text("0.1-3000MHz",size = 6, font = "Liberation Sans:style=Bold");
    translate ([68,22])rotate([0,0,180])text("RF bridge",size = 6, font = "Liberation Sans:style=Bold");
    translate ([2,36])rotate([0,0,270])text("INPUT",size = 6, font = "Liberation Sans:style=Bold");
    translate ([10,45])rotate([0,0,270])text("DUT",size = 6, font = "Liberation Sans:style=Bold");
    translate ([10,18])rotate([0,0,270])text("REF",size = 6, font = "Liberation Sans:style=Bold");
    translate ([83,40])rotate([0,0,270])text("OUTPUT",size = 6, font = "Liberation Sans:style=Bold");
    }
}
//Napisy przykrywka
module napisy1(){
translate([0,0,1])
    linear_extrude(height = 1.2, connectivity=10)
    difference(){
    translate ([-2,-2])square([95,51]);
    translate ([74,12])rotate([0,0,180])text("0.1-3000MHz",size = 6, font = "Liberation Sans:style=Bold");
    translate ([68,22])rotate([0,0,180])text("RF bridge",size = 6, font = "Liberation Sans:style=Bold");
    translate ([2,36])rotate([0,0,270])text("INPUT",size = 6, font = "Liberation Sans:style=Bold");
    translate ([10,45])rotate([0,0,270])text("REF",size = 6, font = "Liberation Sans:style=Bold");
    translate ([10,18])rotate([0,0,270])text("DUT",size = 6, font = "Liberation Sans:style=Bold");
    translate ([83,40])rotate([0,0,270])text("OUTPUT",size = 6, font = "Liberation Sans:style=Bold");
    }
}

//Zewnetrze z napisami
module zewnetrze_napisy(){
    union(){
        zewnetrze();
        napisy();

    }

}
//Obudowe
module obudowa(){
difference(){
zewnetrze_napisy();
wnetrze();
}
}
//Gora
module gora(){
translate ([-45,53,10])rotate([0,180,180]) difference(){
        obudowa();
        translate([-2,-2,-1.6]) cube([95,51,1.6]);

    }
}

module zaczepy(){
translate([0,0,-3])difference(){
cube([91,47,3]);
translate ([1,1,0])cube([89,45,3]);
//gniazdo SMA
translate([0,20,0]) cube([2,7,7]);
translate([89,20,0]) cube([2,7,7]);
translate([9.2,0,0])cube([7,2,7]);
translate([9.2,45,0])cube([7,2,7]);
    }
}

module pokrywka(){
translate([-45,-5,2.2])  rotate([0,180,180]) union(){
    translate ([-2,-2])cube([95,51,1]);
    napisy1();
    zaczepy();
             }
}
gora();
pokrywka();

program OpenScad, który polecam do projektowania takich i bardziej skomplikowanych obiektów można pobrać stąd:
http://www.openscad.org/

73's Marcin.
15-04-2017 11:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ2EER Offline
Jacek sk
***

Liczba postów: 182
Dołączył: 17-06-2009
Post: #15
RE: Sprzęgacz kierunkowy do NWT500
Witam - Marcin link do ebay pokazuje że aukcja została usunięta - czy możesz wstawić fotki mam również sprzęgacz z ebay'u również z Ukrainy - może to ten sam - reflektował bym ja obudowę.
pozdrawiam Jacek.

P.S. zainstalowałem program i po wczytaniu pliku który udostępniłeś widzę że to chyba ten sam sprzęgacz.
(Ten post był ostatnio modyfikowany: 15-04-2017 12:05 przez SQ2EER.)
15-04-2017 12:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #16
Photo RE: Sprzęgacz kierunkowy do NWT500

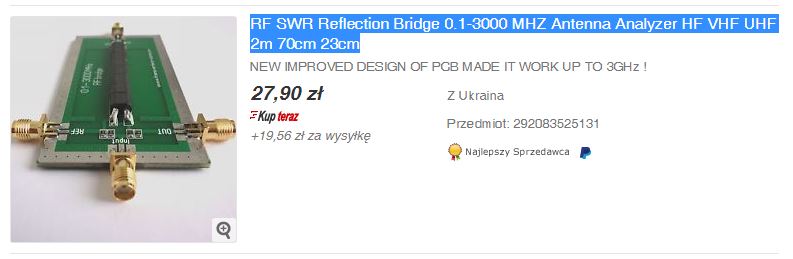

Trzeba szukać na Ebay:
RF SWR Reflection Bridge 0.1-3000 MHZ Antenna Analyzer HF VHF UHF 2m 70cm 23cm

Z Ukrainy ok 30 zł plus wysyłka ok 20 zł
Dołaczyłem fotkę z ebaya.

Drukowanie trwa kilka godzin. Nie jestem w stanie robić produkcji zwłaszcza że nie zawsze perfekcyjnie wychodzi.
Trzeba openscad wyeksportować na stl i zaamówić wydruk.


Załączone pliki Miniatury

.stl  Obudowa_sprzegacz_2.stl (Rozmiar: 1.52 MB / Pobrań: 737)

73's Marcin.
(Ten post był ostatnio modyfikowany: 15-04-2017 12:58 przez SP5IOU.)
15-04-2017 12:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ2EER Offline
Jacek sk
***

Liczba postów: 182
Dołączył: 17-06-2009
Post: #17
RE: Sprzęgacz kierunkowy do NWT500
Dzięki Marcin to ten sprzęgacz - jasne zobaczę gdzie można zamówić wydruk 3D - dzięki za stl'a.
pozdrawiam Jacek.
15-04-2017 13:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MQH Offline
Początkujący
**

Liczba postów: 58
Dołączył: 07-02-2010
Post: #18
RE: Sprzęgacz kierunkowy do NWT500
Witam

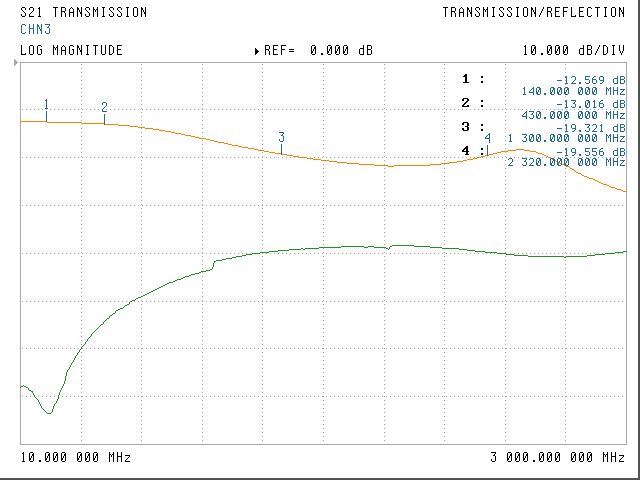

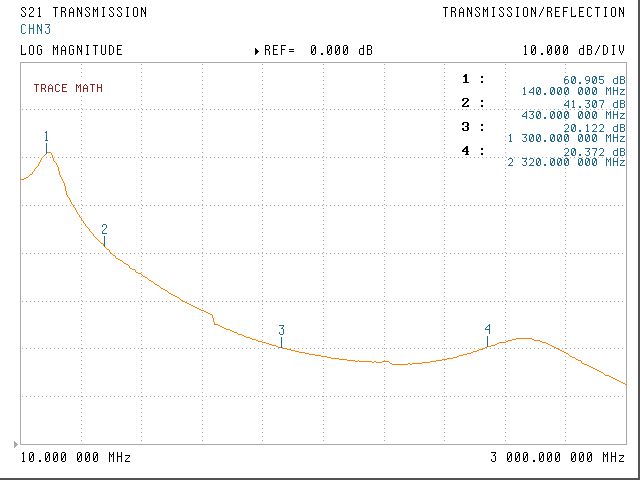

Odnośnie mostka z Ukrainy. Pozwoliłem sobie na zamieszczenie wyników
pomiaru kierunkowości tego mostka ( za zgoda autora tych pomiarów ), pomiary
zostały wykonane przez Pawła SQ1GQC. Jak widać kierunkowość jest bardzo dobra
do ok. 440Mhz ( >40dB ), znośna do ok. 800MHz ( > 30dB ) a wyżej :-(.........

Pozdrawiam
Marian


Załączone pliki Miniatury
İmage İmage
16-04-2017 13:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5IOU Offline
Użytkownik
***

Liczba postów: 120
Dołączył: 02-05-2013
Post: #19
RE: Sprzęgacz kierunkowy do NWT500
Tu jest video review takiego / podobnego mostka.
Ten na video ma pasmo do 1000MHz, ale wygląda na to samo.



Jak narazie moje oprzyżądowania sięgają najwyżej do 550MHz, więc ten mostek w zupełności wystarczy.
Nie jest drogi i jest dość szybka dostawa, pocztą lotniczą z Ukrainy.

Teraz dalszy ciąg, ale nieco z innej beczki.
Program winnwt4, który używam do swojego NWT500, do pomiaru impedancji wymaga szeregowego opornika 50om z badanym obwodem - anteną.
Zrobiłem taki opornik z gniazda i wtyku SMA i dwóch równolegle połączonych oporników SMD.
Omomierzem jest 50 omów.
Mam też takie fabryczne obciążenia 50 om z wtykami sma. Jeden z nich użwam do gniazda REF w sprzęgaczu.

Niestety moje amatorskie wykonanie opornika szeregowego sprawdza się tak do 100MHz.
Mierzony fabryczny opornik 50om SMA ma według pomiaru 50 om w całym zakresie. Gdy go podłączę bez szerego opornika, to ma 0 omów w całym zakresie pomiarów NWT500 - 0.1 - 550 MHz.

Niestety w zakresie od 100MHz wzwyż już pomiary są obarczone dużym błędem. Pomiar dobrego rezystora wskazuje 40 omów a w górnym zakresie nawet kilkanaście omów.

Antena VHF / UHF , której mierzony tym NWT ma SWR w zakresie roboczym od 1.0 do 1.6, pokazuje w punktach dobrego SWR impedancję 150 omów.

Niestety w handlu nie widzę takich profesjonalnych oporników szeregowych. Są tylko tłumiki, terminatory SMA.

Czy i gdzie taki dobry rezystor z gniazdem SMA M i wtykiem SMA F o zakresie DC - 1000Mhz i mmoże więcej można kupić, lub jest jakaś dobra recepta z czego i jak go wykonać.

Myślę że słabą stroną mojego rezystora jest to, że wykonałem go na płytce dwustronnej. POd spodem połaczenie masy a na górze połaczenia "gorące i te dwa oporniki SMD. Pojemność płytki zaczyna tu grać dużą rolę i stąd niższa impedancja przy wyższych częstotliwościach.

Niestety WinNWT niema możliwości kalibracji pomiaru impedancji.
Kalibruje się tylko sam NWT w całym zakresie pracy urządzenia (można zawęzić zakres w głównych ustawieniach), a potem na skalibrowanym NWT - kalibracja mostka na nieskończony SWR przy zwartym lub rozwartym gnieździe DUT.
To niestety trochę słabo. Przydała by się kalibracja też na sprawdzonym obciążeniu 50om i kalibracja pomiarów impedancji, ale tego oprogramowanie niestety nie przewiduje.

Przy dobrych opornikach może to wystarcza, ale skąd je zdobyć?

Może jest jakiś lepszy soft do NWT?

A może coś źle robię???

73's Marcin.
(Ten post był ostatnio modyfikowany: 17-04-2017 11:50 przez SP5IOU.)
16-04-2017 19:11
