Analizator EU1KY
SP4MSU Offline
Użytkownik
***

Liczba postów: 139
Dołączył: 20-08-2009
Post: #881
RE: Analizator EU1KY
Po temacie , temat rozwiązany .
Temat rozwiązany
(Ten post był ostatnio modyfikowany: 10-01-2023 19:18 przez SP4MSU.)
10-01-2023 19:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MTV Offline
Początkujący
**

Liczba postów: 96
Dołączył: 12-05-2010
Post: #882
RE: Analizator EU1KY

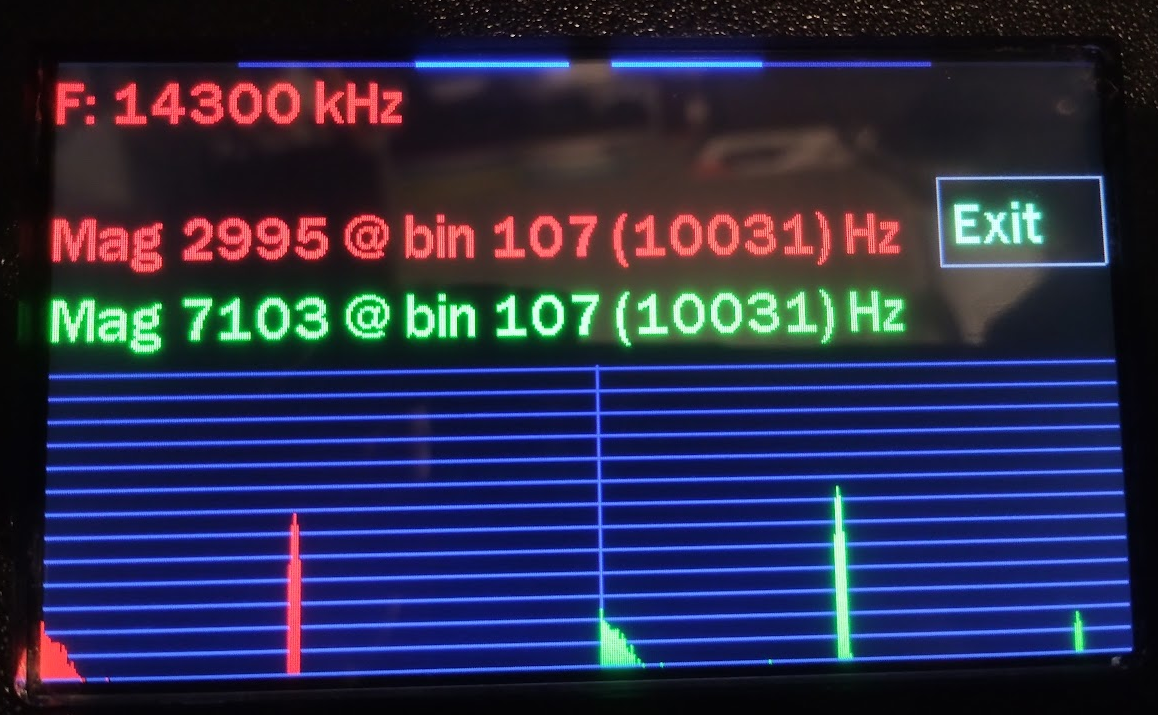

Po kilku latach używania ze starą wersją softu i bez obudowy postanowiłem wykonać obudowę na CNC i przy okazji zaktualizować firmware do wersji 1.04 wraz z pełną rekalibracją. No i jestem zaskoczony ostatnim softem. Tzn. ogólnie jest ok ale jedna rzecz zniknęła. Naciskając ikonę DSP nie uruchamia się Audio DSP lecz DSP serwisowy. Zamiast wgrywać kolejno starsze wersje BIN, w celu znalezienia tej wersji w której ten przycisk wywołuje Audio DSP, zacząłem przeglądać ich źródła i zauważyłem że już w kilku wcześniejszych wersjach aż do 1.0 pod ikoną DSP zastąpiono wywołanie.

case BTN_DSP:
FFTWND_Proc();
break;

Dlaczego tak się stało? Nie mam aktualnie środowiska do skompilowania źródeł, dlatego zapytam czy ktoś to już to zmienił? uczynił?
(Ten post był ostatnio modyfikowany: 07-12-2023 12:23 przez SP9MTV.)
07-12-2023 12:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7AI Offline


Liczba postów: 7
Dołączył: 12-11-2018
Post: #883
RE: Analizator EU1KY
Dzień Dobry
Niedawno uruchomiłem analizator, (kupiełm gotowy i tylko obudowę dołożyłem (druk 3d, ale od środka wykleiłem folią aluminiową)). Kalibrację przedł wzorcowo (zw+50om+0om). Przy testowaniu opornikiem 50om na zakresie KF jest linia prawie prosta na swr 1.0. Ale na UKF już nie. Porównywałem pomiar anteny UKF z nanoVNA i wyniki są podobne. Jednak mnie niepokoją te wykresy z analizatora. Jaka może byc tego przyczyna?
Pozdrawiam Jarek SQ7AI
İmage İmage İmage

P.S.Czy przyczyną jest brak metalowej obudowy?
(Ten post był ostatnio modyfikowany: 31-07-2024 12:39 przez SQ7AI.)
31-07-2024 12:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #884
RE: Analizator EU1KY
Jakiego typu opornik użyłeś ?
31-07-2024 13:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7AI Offline


Liczba postów: 7
Dołączył: 12-11-2018
Post: #885
RE: Analizator EU1KY
Próbowałem z terminatorem sieci (z dawnych la został na BNC) jak też i opornikiem od NanoVNA i przejścówki na BNC.
PS w analizatorze mam gnazdo BNC
(Ten post był ostatnio modyfikowany: 31-07-2024 13:40 przez SQ7AI.)
31-07-2024 13:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4MSU Offline
Użytkownik
***

Liczba postów: 139
Dołączył: 20-08-2009
Post: #886
RE: Analizator EU1KY
Pokaż kalibrację HW Calibration
31-07-2024 16:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7AI Offline


Liczba postów: 7
Dołączył: 12-11-2018
Post: #887
RE: Analizator EU1KY
Kalibraja HW... przeszła jak trzeba, jeśli dobrze zrozumiałem to wynik mam pokazać pod klawiszem DSP.

31-07-2024 17:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4MSU Offline
Użytkownik
***

Liczba postów: 139
Dołączył: 20-08-2009
Post: #888
RE: Analizator EU1KY
To nie o to chodzi .

zawrzyj zworkę HW i zrób fotki jak poprzedio i daj to tutaj
albo zadzwoń do mnie tel na PW .
(Ten post był ostatnio modyfikowany: 01-08-2024 8:09 przez SP4MSU.)
31-07-2024 17:47
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7AI Offline


Liczba postów: 7
Dołączył: 12-11-2018
Post: #889
RE: Analizator EU1KY
Zająłem się czymś innym wczoraj, zadzwonie dzisiaj po zawodach.
01-08-2024 7:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9KN Offline
Przemek
****

Liczba postów: 307
Dołączył: 18-10-2011
Post: #890
RE: Analizator EU1KY
Odpuściłem temat spory czas temu... Czy EU1KY jest dalej na topie czy raczej zwykły nano z portalu chińskiego bije go na głowę?
01-08-2024 10:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
