Post: #81
RE: HUSAREK DSP

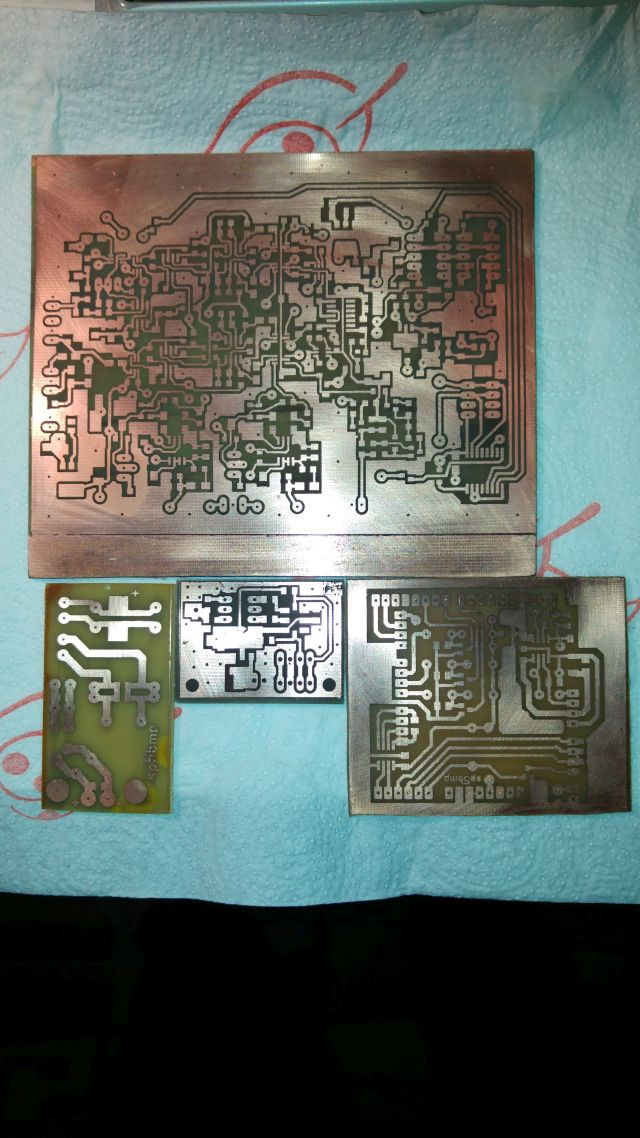

Plan wykonany - front robót na jutro zapewniony.


Załączone pliki Miniatury

Bogdan
(Ten post był ostatnio modyfikowany: 15-10-2016 22:24 przez SP4LVC.)
15-10-2016 22:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7HJB Offline
Początkujący
**

Liczba postów: 95
Dołączył: 29-07-2013
Post: #82
RE: HUSAREK DSP
Janusz!
Jakie wartości elementów pomiędzy pinami 1, 2 przy mcp6022?
Na schemacie jest kondensator i rezystor.
Na Twojej płytce widzę tylko rezystor. Nie mogę tylko odczytać wrtości.
Pozdrawiam Marek
16-10-2016 10:14
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Zaawansowany użytkownik
****

Liczba postów: 720
Dołączył: 10-07-2009
Post: #83
RE: HUSAREK DSP
Marek o który scalak chodzi? Mnie się wydaje, że na schemacie są opisane wartości elementów pomiędzy 1 i 2 nogami wszystkich MCP6022.

Bogdan
(Ten post był ostatnio modyfikowany: 16-10-2016 10:51 przez SP4LVC.)
16-10-2016 10:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 572
Dołączył: 02-11-2010
Post: #84
RE: HUSAREK DSP
Zdjęcie jest z okresu przejściowego budowy urządzenia. Tak jak pisałem: proszę się opierać na schemacie ideowym. Janusz.
16-10-2016 12:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ7HJB Offline
Początkujący
**

Liczba postów: 95
Dołączył: 29-07-2013
Post: #85
RE: HUSAREK DSP
Chodzi o elementy RC pomiędzy pinami 1, 2 układów MCP6022. Te które pracują w torach I-Q.
Na schemacie jest 47p i 13k.
Oglądałem pcb Janusz i nie widziałem kondensatora. Ale jak sam autor napisał fotka była robiona w trakcie uruchamiania.
Trzymam się schematu.
Pozdrawiam
16-10-2016 12:46
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Zaawansowany użytkownik
****

Liczba postów: 720
Dołączył: 10-07-2009
Post: #86
RE: HUSAREK DSP
Po zmianie softu na nowszy w module Discovery nie działa mi panel dotykowy wyświetlacza. Wracam na starszy soft i jest wszystko ok. Czy o czymś nie wiem?

Bogdan
(Ten post był ostatnio modyfikowany: 16-10-2016 18:02 przez SP4LVC.)
16-10-2016 18:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FKP Offline
Piotr
*****

Liczba postów: 1,117
Dołączył: 28-06-2009
Post: #87
RE: HUSAREK DSP
(15-10-2016 11:29)SP9FKP napisał(a):  Należy zwrócić uwagę na fakt, że uległa zmianie "pinologia" procesora na płytce interfejsu i trzeba wykonać stosowne przeróbki w dotychczas użytkowanej.
16-10-2016 18:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Zaawansowany użytkownik
****

Liczba postów: 720
Dołączył: 10-07-2009
Post: #88
RE: HUSAREK DSP
Piotrze wybacz, ale nie rozumiem co piszesz lub za Tobą nie nadążam - jeśli to było do mnie. Mam moduł Disco bez dodatków podłączony kablem USB do kompa. Ze starym softem działa dotyk, z nowym nie chce. Czy pisząc ,,płytka interfejsu" masz na myśli ,,płytkę adaptera" w terminologii Janusza?

Bogdan
(Ten post był ostatnio modyfikowany: 16-10-2016 18:25 przez SP4LVC.)
16-10-2016 18:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FKP Offline
Piotr
*****

Liczba postów: 1,117
Dołączył: 28-06-2009
Post: #89
RE: HUSAREK DSP
Tak, chodzi o płytkę adaptera. Ze względy na przyjętą konwencję, piny nieaktywne na złączu są "zwarte" przez tranzystory. Dlatego moduł jest w trybie nadawania i zablokowane są zmiany parametrów. Dla prób możesz zewrzeć pin D5 Arduino do masy, dla bezpieczeństwa przez dajmy na to 1k.
16-10-2016 18:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Zaawansowany użytkownik
****

Liczba postów: 720
Dołączył: 10-07-2009
Post: #90
RE: HUSAREK DSP
W pości #58 mirekfd pisze ,,W czasie testów odbiornika połączyć pin PTT (CN5 pin6 do masy np. CN6 pin6)". Czy CN5 i D5 to są te same piny? Mowa jest o podobnej czynności, ale każdy z Was podaje inne złącze.

Bogdan
16-10-2016 18:49
