HUSAREK DSP
SP5BMP Offline
Janusz
****

Liczba postów: 572
Dołączył: 02-11-2010
Post: #71
RE: HUSAREK DSP

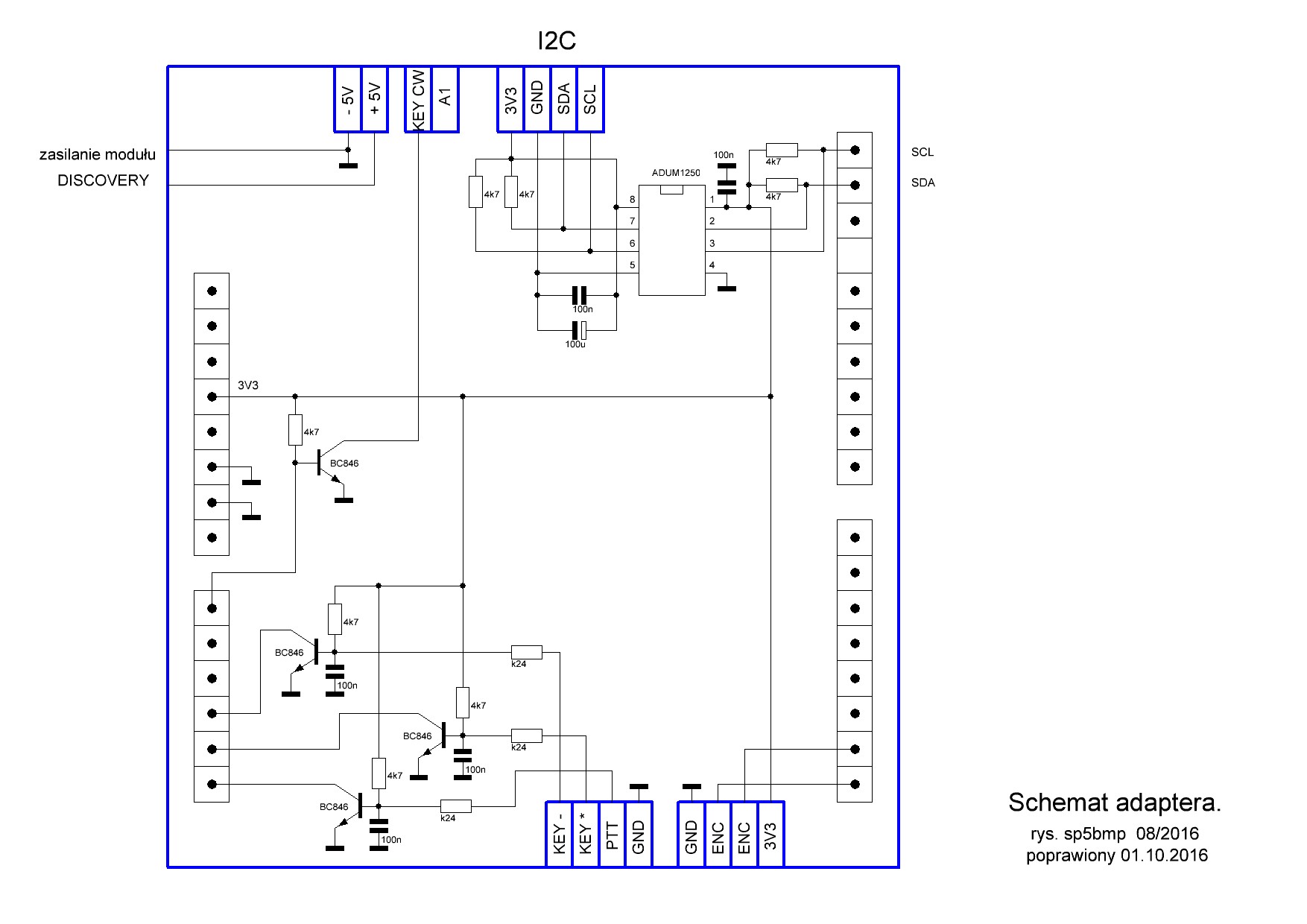

Szanowni koledzy zainteresowani budową Husarka DSP. Zgodnie z zapowiedzią i planami rozbudowy transceivera istnieje potrzeba zmiany płytki adaptera. Jednocześnie został zmieniony i poprawiony soft. Usunięte zostały drobne błędy , oraz „wymieniony” filtr 100 Hz. Według moich pomiarów wierzchołek jego jest teraz płaski.. Mam nadzieję, że zweryfikujecie i ocenicie wprowadzoną zmianę. Zmian dokonam w #9 gdzie jest cała dokumentacja. A do tego postu przeniosłem poprzednią dokumentację płytki adaptera.

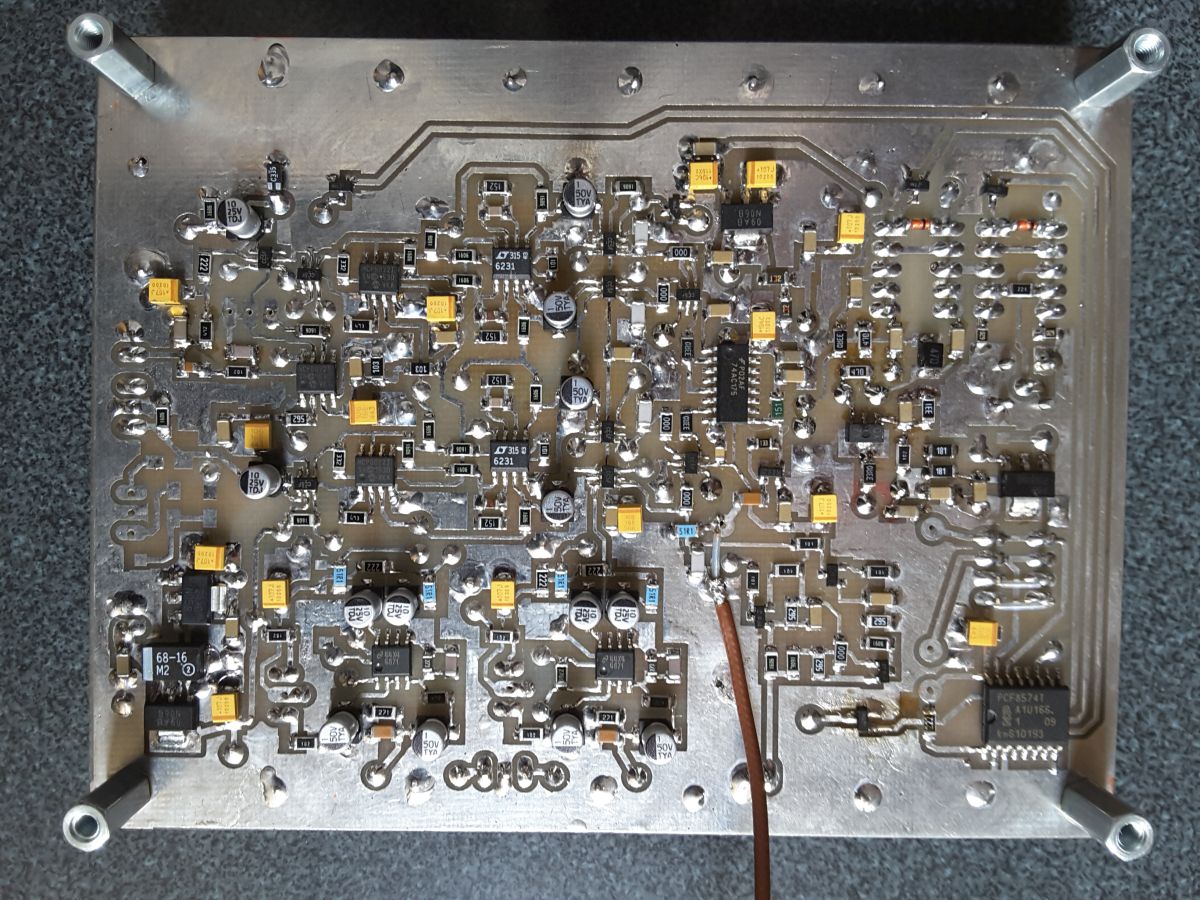

Przy budowie urządzenia proszę się opierać na schemacie ideowym. Rezystory nie muszą być precyzyjne. Ja dobierałem je parami z 5% zestawów. Ważne aby były jednakowe parami tak aby tory I i Q miały równe wzmocnienia. I ja przedstawiam moją płytkę radiową pracującą w modelu Husarka DSP.
Pozdrawiam , Janusz.


Załączone pliki Miniatury
İmage İmage

.lay6  Płytka adaptera_V4.lay6 (Rozmiar: 92.31 KB / Pobrań: 673)
(Ten post był ostatnio modyfikowany: 19-11-2016 10:59 przez SP5BMP.)
15-10-2016 10:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FKP Offline
Piotr
*****

Liczba postów: 1,117
Dołączył: 28-06-2009
Post: #72
RE: HUSAREK DSP
Sprawdziłem nową wersję softu i stwierdzam, że zmiana poszła w dobrą stronę. Rzeczywiście wąski filtr telegraficzny "brzmi" znacznie lepiej (no dobrze, bardzo dobrze ;-)). Należy zwrócić uwagę na fakt, że uległa zmianie "pinologia" procesora na płytce interfejsu i trzeba wykonać stosowne przeróbki w dotychczas użytkowanej.
15-10-2016 11:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9SNC Offline
Piotr
***

Liczba postów: 148
Dołączył: 30-06-2009
Post: #73
RE: HUSAREK DSP
Dzień dobry. Janusz, czy część radiowa którą pokazałeś jest docelowa, czy również będą zmiany? Vy 73 Piotr
15-10-2016 11:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 572
Dołączył: 02-11-2010
Post: #74
RE: HUSAREK DSP
Witaj Piotrze. Nie ma planów zmiany części radiowej. Ale jeśli koledzy w trakcie uruchamiania zaproponują lepsze rozwiązania to czemu nie ? Przykładem są wykonane dokładne pomiary filtrów przez kolegę Mirka. Wykazał, że źle pracuje filtr 100 Hz. Został on już poprawiony. Taka pomoc jest niezbędna. Pozdrawiam, Janusz
15-10-2016 11:47
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4LVC Offline
Zaawansowany użytkownik
****

Liczba postów: 720
Dołączył: 10-07-2009
Post: #75
RE: HUSAREK DSP
Dzięki Janusz. O to chodziło - płytka już się trawi.

Bogdan
15-10-2016 14:30
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9SNC Offline
Piotr
***

Liczba postów: 148
Dołączył: 30-06-2009
Post: #76
RE: HUSAREK DSP
Przy wyjściu sygnałów z modułu STM czwarty pin od SCL tak w 4 jak i 5 wersji adaptera jest ignorowany jeżeli chodzi o połączenie, mimo że jest to ta sama masa co po przeciwnej stronie. Jaki jest powód nie łączenia mas w tym punkcie?
15-10-2016 17:43
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FKP Offline
Piotr
*****

Liczba postów: 1,117
Dołączył: 28-06-2009
Post: #77
RE: HUSAREK DSP
To są dwie różne masy, chodzi o separację galwaniczną.
15-10-2016 17:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9SNC Offline
Piotr
***

Liczba postów: 148
Dołączył: 30-06-2009
Post: #78
RE: HUSAREK DSP
Dzięki, czekam od wtorku na moduł STM i nie mam jak fizyczne przemierzyć. Może powinienem wcześniej spojrzeć na schemat, a nie opierać się na pomiarze arduino uno Wink
...

A1 A2 A3 adaptera V5 wiadomo jakie będzie miało zastosowanie?
(Ten post był ostatnio modyfikowany: 15-10-2016 18:55 przez SP9SNC.)
15-10-2016 18:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 572
Dołączył: 02-11-2010
Post: #79
RE: HUSAREK DSP
To są wejścia przetwornika AC. Jak je wykorzystamy to czas pokaże.
15-10-2016 19:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9SNC Offline
Piotr
***

Liczba postów: 148
Dołączył: 30-06-2009
Post: #80
RE: HUSAREK DSP
Janusz, wiem że to nie "koncert życzeń", ale w nawiązaniu do Husarka analoga można by wykorzystać doskonałe BPF i LPF, gdzie LPF ma pomiar SWR i wyjście na dwie anteny. I chyba TRX byłby wtedy kompletny.
15-10-2016 19:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
