NWT-200
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #71
RE: NWT-200
Czy ktoś spotkał się z takim objawem
soft pokazuje poprawnie dbm na przemiataniu (skanie) ale pomiar w zakładce watomierza pokazuje nonsensowne wartości np. 2800dBm a załączenie tłumika 10dB zmienia wskazania w dół o 300 dBm. Problem rozwiązany trzeba przez load załadować plik hfm9.hfc
(Ten post był ostatnio modyfikowany: 23-08-2013 21:52 przez SQ4AVS.)
23-08-2013 21:52
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #72
RE: NWT-200
Wreszcie i ja zabrałem się za wykonanie analizatora na AD9951. W załącznikach przebiegi dla zwartego i rozwartego wejścia/wyjścia analizatora. Oryginalny detektor z Analoga AD8307, poziom sygnału na wyjściu około 11dBm.

Miernik będzie można zobaczyć i potestować na spotkaniu w Burzeninie.


Załączone pliki Miniatury

.pdf  NWT200_zwarty.pdf (Rozmiar: 13.32 KB / Pobrań: 1160)
.pdf  NWT200_rozwarty.pdf (Rozmiar: 13.47 KB / Pobrań: 1056)
.pdf  NWT200_rozwarty_1do200mhz.pdf (Rozmiar: 14.07 KB / Pobrań: 1059)

73 Adam
04-09-2013 22:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #73
RE: NWT-200
Adamie, gratuluję osiągnięcia tak dużej dynamiki , jak i małych zniekształceń liniowych. Pozdrawiam, Janusz.
05-09-2013 16:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #74
RE: NWT-200
Januszu na jakiej podstawie wysnuwasz informację o małych zniekształceniach nieliniowych?
Adamie mógłbyś pokazać zachowanie w szerszym zakresie częstotliwości?
05-09-2013 17:16
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #75
RE: NWT-200
Rafale, przeczytaj uważnie co napisałem .
05-09-2013 17:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #76
RE: NWT-200
Jasne masz Januszu bezwzględnie rację źle przeczytałem chodziło Ci o zniekształcenia liniowe a nie nieliniowe.
(Ten post był ostatnio modyfikowany: 05-09-2013 17:50 przez SQ4AVS.)
05-09-2013 17:50
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #77
RE: NWT-200
1/ Charakterystyka filtru kwarcowego 3,750kHz obrazująca poziom drugiej harmonicznej na wyjściu miernika, pomiar bez dopasowania filtru do analizatora, poziom wyjściowy analizatora 10,5dBm.
2/ Przebieg przy zwartym wyjściu z wejściem w pełnym zakresie pomiarowym: 100kHz do 200Mhz po korekcie filtru za DDS-em.


Załączone pliki
.pdf  filtr_kwarcowy_3750khz.pdf (Rozmiar: 15 KB / Pobrań: 1182)
.pdf  Zwarty_100k_200mhz_po korekcie.pdf (Rozmiar: 13.85 KB / Pobrań: 1053)

73 Adam
11-09-2013 21:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3IQ Offline
Bogdan
****

Liczba postów: 281
Dołączył: 23-10-2011
Post: #78
RE: NWT-200
Adamie składam gratulacje, załączony przebieg obrazujący poziom drugiej harmonicznej sygnału na wyjściu miernika (50 dB tłumienia) jest rewelacyjny. Posiadam 2 szt. NWT-200 i niestety na wykresach jest widoczny „garb” na poziomie ok. 35-40 dB poniżej sygnału podstawowego (obrazujący poziom drugiej harmonicznej). Poza tym dynamika 88dB jest równie rewelacyjna.
12-09-2013 11:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #79
RE: NWT-200
Bogdanie, po lekturze postów i wykresów zamieszczonych w wątku NWT7, NWT200 oraz na innych stronach internetowych odniosłem wrażenie że "prawie każdemu" tak wychodzi a czasem i lepiej.

Prezentowanie wyników pomiarów i ocena ich rzetelności
Po zbudowaniu własnego miernika i wykonaniu kilku pomiarów zastanawiamy się nad uzyskanym efektem. Jedną z najlepszych metod jest porównanie uzyskanych wykresów z pomiarami innych kolegów. Samo porównanie może wprowadzić nas czasem w błąd jeśli nie możemy ocenić rzetelności zamieszczanych wykresów.

Ocena prezentowanego przebiegu:

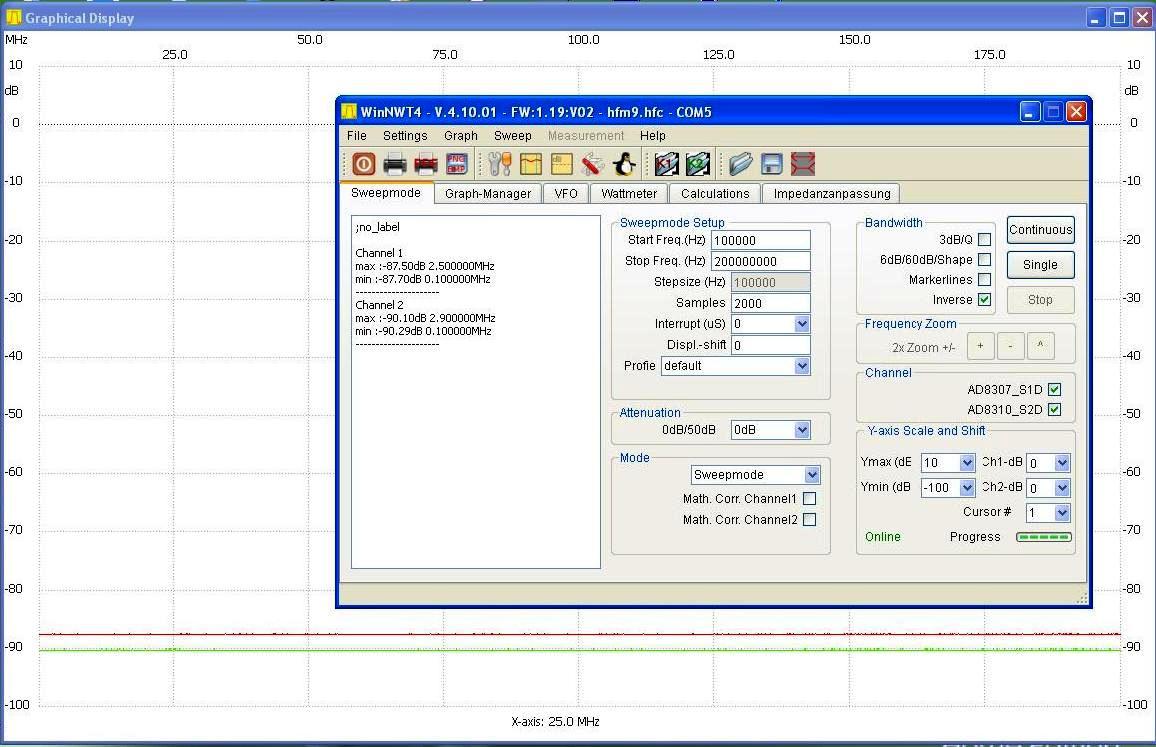

1/ Sam wykres to za mało, należy podać jeszcze typ detektora oraz poziom sygnału na wyjściu NWT. W moim przypadku na wyjściu mam: 10,6dBm, dwa detektory AD8307, AD8310 (pierwsze zdjęcie).
2/ Wykresy najlepiej prezentować bez korekcji matematycznej, wtedy widzimy autentyczne charakterystyki częstotliwościowe generatora i sondy. Na drugim zdjęciu wykresy dla rozwartych wejść sond pomiarowych.
3/ Jaki powinienem uzyskać zakres dynamiki na moim analizatorze ?

Zakres pomiarowy detektora AD8307 wynosi: -75dBm ...+17dBm.
Dynamika: od -75dBm do poziomu wyjściowego generatora +10,6dBm, co daje 85,6dB +/- 1dB. Spoglądamy na wykres dla sondy AD8307 (czerwony) i średni wynik pokrywa się z naszymi obliczeniami.

Zakres pomiarowy detektora AD8310 wynosi: -78dBm ...+17dBm.
Dynamika: od -78dBm do poziomu wyjściowego generatora +10,6dBm, co daje 88,6dB +/- 1dB. Spoglądamy na wykres dla sondy AD8307 (zielony) i średni wynik pokrywa się z obliczeniami.
Warto przeglądając wyniki pomiarów różnych analizatorów wykonać sobie podobne oszacowania.

Publikując wykresy z naszych pomiarów warto również pokazać jak nasz analizator zachowuje się w dolnym zakresie częstotliwości. Na kolejnym zdjęciu wykres dla zakresu 50khz do 1Mhz.

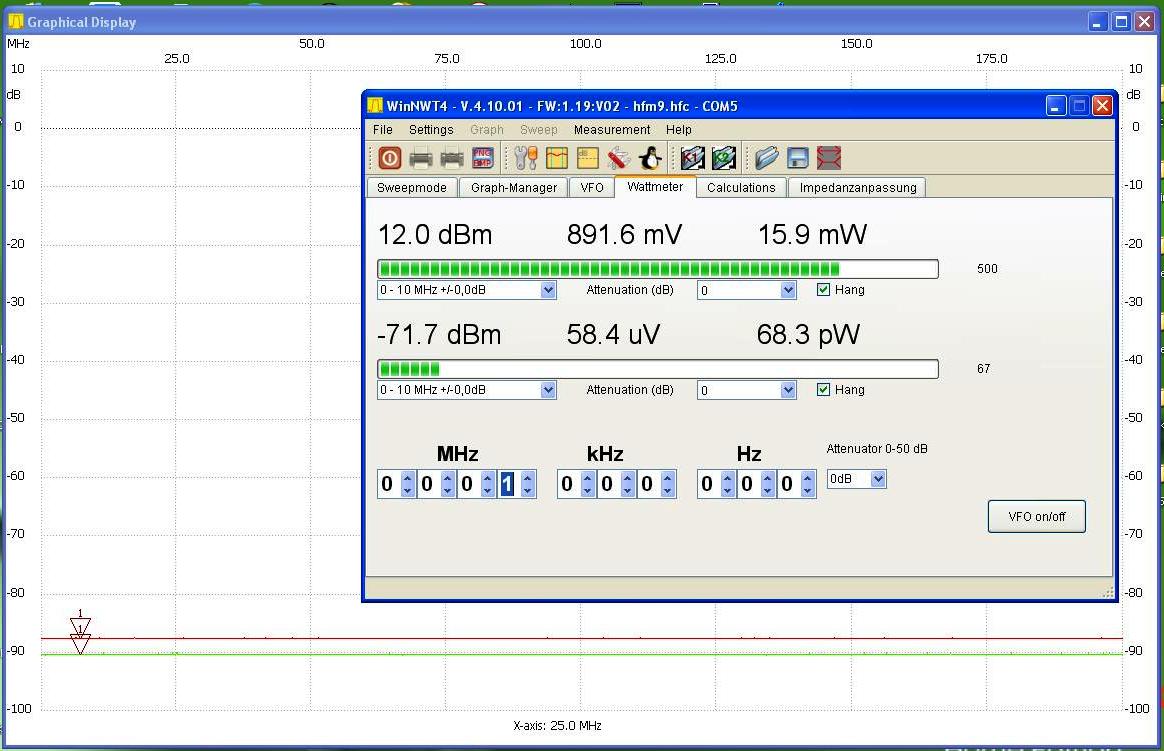

Pełne wykorzystanie zakresu pomiarowego sond pomiarowych wymaga podniesienia poziomu sygnału wyjściowego. Na ostatnim zdjęciu wykres dla poziomu +12dBm. Podniesienie sygnału poszerzyło dynamikę o 1,4dB i pozwoliło przekroczyć magiczny zakres 90dB (78+12). Druga metodą rozciągania dynamiki jest wzmacnianie sygnału przed detektorem ale to już wymaga zmiany konstrukcji analizatora.
Przy okazji mamy test ekranowania sond pomiarowych, brak tła na poziomie -78dBm potwierdza poprawność ekranów.


Załączone pliki Miniatury
İmage İmage İmage İmage İmage

.pdf  NWT_AD8307_AD8310.pdf (Rozmiar: 14.41 KB / Pobrań: 1183)
.pdf  NWT_AD8307_AD8310_+12dBm.pdf (Rozmiar: 14.11 KB / Pobrań: 1089)

73 Adam
26-09-2013 19:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #80
RE: NWT-200
Adamie zakres pracy AD8310 to raczej -85 do +3fBm rev f.
