Tomku, Zdzislaw ma racje. Czulosc to nie tylko "ile woltow na dzialke" Smile
Nie wiem czy ogladales https://www.youtube.com/watch?v=Znwp0pK8Tzk - sadze, ze warto.

pz
03-11-2015 16:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #22
RE: Oscyloskop Voltcraft DSO-1062D
Dużo z wymienionych problemów wynika nie z ekranowania ale np. aliasingu, odblokowywania zakresów programowo bez zmiany filtrów analogowych, filtry cyfrowe mają swoje wady. Ogólnie temat na szerszą dyskusję.
03-11-2015 23:06
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9JXT Offline
Tomek
****

Liczba postów: 493
Dołączył: 05-04-2011
Post: #23
RE: Oscyloskop Voltcraft DSO-1062D
(03-11-2015 16:36)SP2IPT napisał(a):  Tomku, Zdzislaw ma racje. Czulosc to nie tylko "ile woltow na dzialke" Smile

Stąd piszę, że zależy co kto ma na myśli przez czułość. W powszechnym użyciu czułość oscyloskopu to po po prostu stosunek napięcia wejściowego do wysokości na ekranie, czyli powszechne V / div, gdyż jak wiadomo na ekranie powinno być wyświetlane tylko to co trafia na wejście Y bezpośrednio lub pośrednio poprzez sondę. Natomiast każdy oczywiście może za czułość oscyloskopu uważać coś innego, to kwestia uzgodnienia pojęcia. Zatem w tym sensie to czułość Rigola czy innego tego typu nie odbiega od powszechnych standardów.

Pzdr!
04-11-2015 14:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RQA Offline
Krzysztof
****

Liczba postów: 379
Dołączył: 30-09-2009
Post: #24
RE: Oscyloskop Voltcraft DSO-1062D
Wczoraj akurat przyszedł do mnie długo oczekiwany leżak magazynowy HP54600B (750zł z przesyłką).
Zapuściłem chiński moduł na AD9850 (na oryginalnym filtrze)
i zrobiłem parę zdjęć.
Dla porównania miałem pożyczony Tektronix THS-720.

1MHz

10MHz

30MHz

40MHz

50MHz

i dla porównania dla 50MHz z THS-720 ten sam przebieg

Jak widać Tektronix jakoś sobie lepiej radzi z tym samym przebiegiem.
(Może nie ta klasa sprzętu, może inna liczba próbek, nie wiem, nie porównywałem)

Można sobie z tym próbować radzić ustawieniami w oscyloskopie.

Włączony filtr LF, (wg instrukcji 50kHz) oraz Noise reject

Jak przebieg jest periodyczny to można ustawić Average to jakoś to nam też
uśredni (cały czas ten sam przebieg).


To tak w celach poglądowych ;-)
04-11-2015 15:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4HKQ Offline
Zdzisław SK!
****

Liczba postów: 490
Dołączył: 19-08-2009
Post: #25
RE: Oscyloskop Voltcraft DSO-1062D

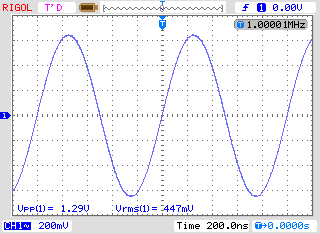

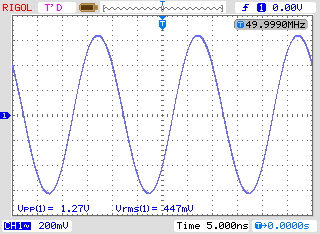

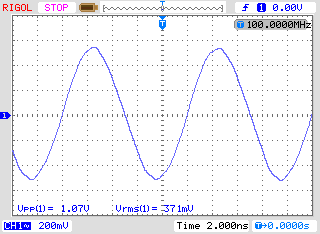

Dla porównania dokonałem kilku pomiarów swoim Rigolem DS1102E własnoręcznie wykonanego NWT150.

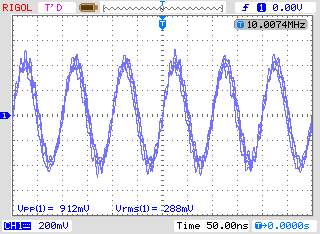

Pierwsze cztery pomiary wykonano przy połączeniu (krótkim odcinkiem kabla koncentrycznego) NWT z zaterminowanym 50 Om oscyloskopem. Natomiast piąty to pomiar NWT za pomocą sondy oscyloskopowej 1:10 GE1521. Widoczne zakłócanie pomiaru radiem FM z PKiN wchodzące na ekran sondy. Z taką sytuacją oscyloskop za kilka tysięcy też sobie nie poradzi. Trzeba budować klatkę Faradaya lub się wynieść daleko za miasto.
