Tranciever Тюльпан-DSP
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #791
RE: Tranciever Тюльпан-DSP
Wcześniej pisałem,że sprawdzę sygnały m.cz
Wniosek jest taki.Dwa niezależne sygnały.Czyli trzeba dwa głośniki.
Poszedłem dalej.Nabyłem słuchawki "DENON" za 1500pF i obsłuchałem pasmo.
Ocena jest taka :"POEZJA"

Andrzej
29-03-2016 5:33
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2GNB Offline
Staszek sk
****

Liczba postów: 451
Dołączył: 14-02-2015
Post: #792
RE: Tranciever Тюльпан-DSP
Witam,

Bezprzewodowe???

73 Staszek SP2GNB
29-03-2016 7:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #793
RE: Tranciever Тюльпан-DSP
Nie,z przewodowem.

Andrzej
29-03-2016 8:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
RX9CIM Offline
Георгий
*

Liczba postów: 42
Dołączył: 01-05-2015
Post: #794
RE: Tranciever Тюльпан-DSP
Artur, in menu exist sub menu with panadter configuration, you adjust panadapter.
29-03-2016 10:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3OSJ Offline
Artur
*****

Liczba postów: 786
Dołączył: 19-09-2013
Post: #795
RE: Tranciever Тюльпан-DSP
.....
(Ten post był ostatnio modyfikowany: 15-09-2020 13:19 przez SP3OSJ.)
29-03-2016 13:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
RX9CIM Offline
Георгий
*

Liczba postów: 42
Dołączył: 01-05-2015
Post: #796
RE: Tranciever Тюльпан-DSP
Artur, i do not sure, but i think then you have noise from power of ADC or digital interference from controller.
on link http://rus-sdr.ru/download/ you can hear the recorded audiosound.
29-03-2016 18:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2GNB Offline
Staszek sk
****

Liczba postów: 451
Dołączył: 14-02-2015
Post: #797
RE: Tranciever Тюльпан-DSP
Witam,

Avala została uruchomiona w części odbiorczej.
W sumie - miodzio Big Grin
Dla S0, 100Hz/2700Hz, 10m mam -123dB.
Wszystkie IC standardowe od Farnella, rezystory 1% dobierane do 0.2%, pojemności zaś do 1%.

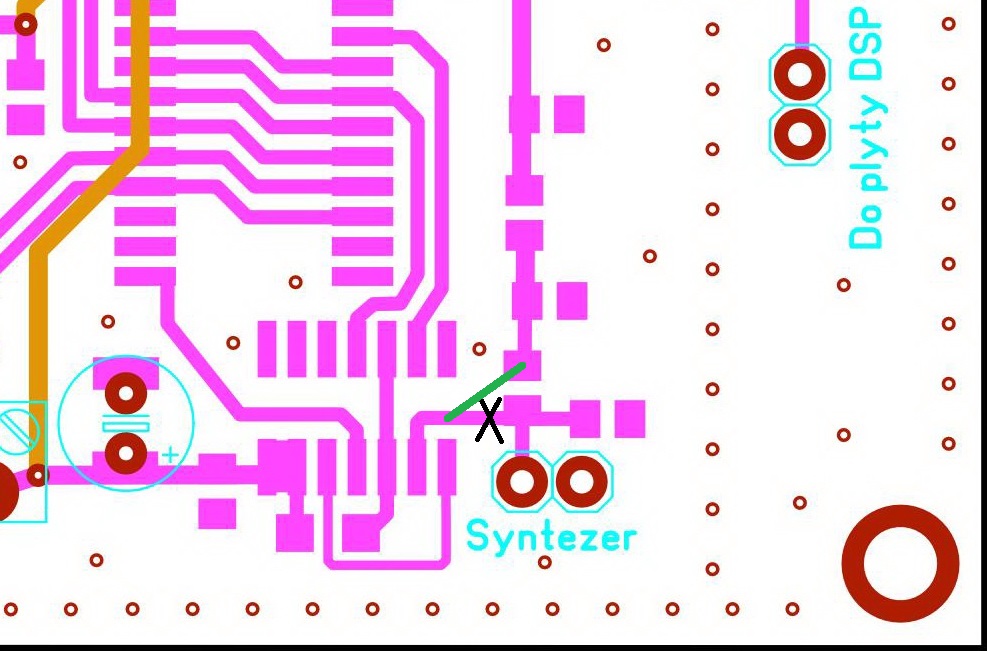

Trafiłem na dość istotną niedokładność. Dotyczy to wersji 1, czerwonej, czteropłytkowej. A mianowicie sygnał DDSa bezpośrednio jest połączony z wejściem NANDa (pin9) z pominięciem polaryzacji. Przy małym sygnale DDSa NAND i klucze nie pracują. Po przeróbce jak w załączniku jest prawidłowo.
W części nadawczej jest OK.


73 Staszek SP2GNB
30-03-2016 9:49
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9KN Offline
Przemek
****

Liczba postów: 307
Dołączył: 18-10-2011
Post: #798
RE: Tranciever Тюльпан-DSP
Czy stabilizator LM2575 na płytce UI jest stało napięciowy czy zmienny ?
30-03-2016 20:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,050
Dołączył: 20-09-2009
Post: #799
RE: Tranciever Тюльпан-DSP
LM jest określany jako regulator.
Która płytka to UI.
Jakoś przewrotnie postawione pytanie.
Znam jedną PCB określaną jako UI ale w m0nku i bez lm2575.

Andrzej
30-03-2016 21:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9KN Offline
Przemek
****

Liczba postów: 307
Dołączył: 18-10-2011
Post: #800
RE: Tranciever Тюльпан-DSP
Andrzej - płytka z wyświetlaczem do tulipana wersja 3 płytkowa. Stabilizator koło dławika 330uH/1A
30-03-2016 21:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
