SP5WW - Jerzego Węglewskiego
SP4NSJ Offline
Marcin
***

Liczba postów: 104
Dołączył: 22-10-2017
Post: #181
RE: SP5WW - Jerzego Węglewskiego

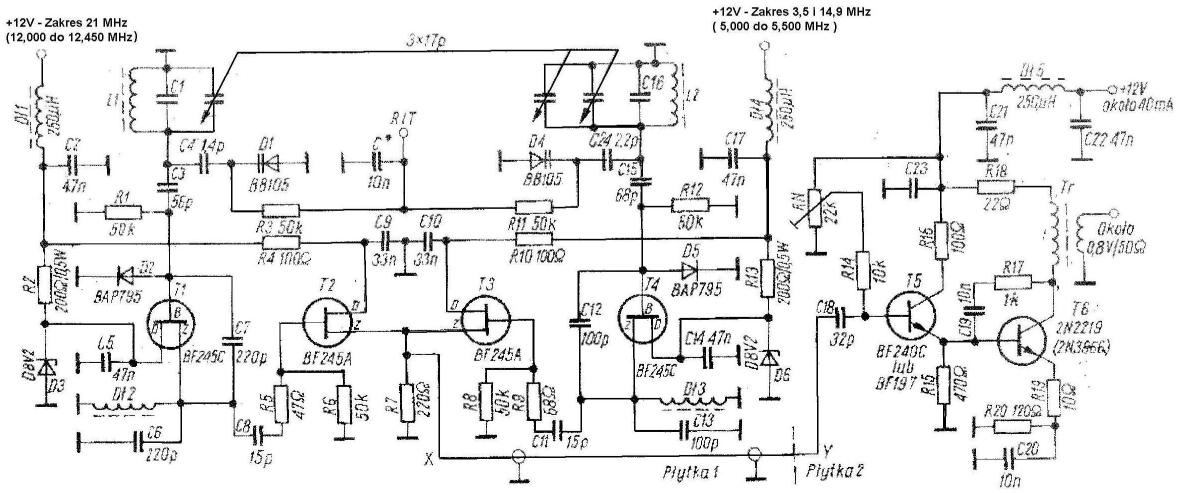

Czy pojemności: 47nF i 33nF koniecznie muszą być ceramiczne/ są takie pojemności ceramiczne?/ Foliowe mogą być? Oczywiście SP5WW - VFO


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 09-12-2017 19:36 przez SP4NSJ.)
09-12-2017 19:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5LXT Offline
Telegrafista
*

Liczba postów: 21
Dołączył: 06-12-2017
Post: #182
RE: SP5WW - Jerzego Węglewskiego
(09-12-2017 10:33)SP2SGA napisał(a):  Nieco zaciemniona wersja płytki do metody termo.
Da się zrobić + minimalne korekty
Zrobiłem korekty płytki PCB, Jest w PDF-ie i w OpenOffice, wynik ostateczny powstał w sposób: z Twojego załącznika wykonałem 45 kopii, część z nich podałem wstępnej obróbce, jak ostrość, barwa, nasycenie, rozmycia , niewielkie przesunięcia w każdą stronę plus inne edycje, to wszystko potem złożyć by powstał z powrotem jeden obraz. Na koniec drobne korekty wynik jak widać. Na foto z lewej strony przed korektą po prawej po korekcie.


.odg  PCB SP5WW.odg (Rozmiar: 290.4 KB / Pobrań: 990)

.pdf  PCB SP5WW.pdf (Rozmiar: 329.12 KB / Pobrań: 1085)


Załączone pliki Miniatury

Vy 73! Adam SP5LXT
09-12-2017 19:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9RTN Offline
Andrzej
*

Liczba postów: 44
Dołączył: 24-02-2010
Post: #183
RE: SP5WW - Jerzego Węglewskiego
(09-12-2017 19:36)TERMOMIKS napisał(a):  Czy pojemności: 47nF i 33nF koniecznie muszą być ceramiczne/ są takie pojemności ceramiczne?/ Foliowe mogą być? Oczywiście SP5WW - VFO
http://bfy.tw/FTxr
09-12-2017 22:50
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4NSJ Offline
Marcin
***

Liczba postów: 104
Dołączył: 22-10-2017
Post: #184
RE: SP5WW - Jerzego Węglewskiego
Przez chwilę myślałem że jestem na Elektrodzie .. Foliowe stosuje się raczej w p.cz. i m.cz./ więc pasuje/, tu trzeba było odesłać Smile
(Ten post był ostatnio modyfikowany: 10-12-2017 16:07 przez SP4NSJ.)
10-12-2017 16:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 139
Dołączył: 27-07-2011
Post: #185
RE: SP5WW - Jerzego Węglewskiego
A gdzie jest napisane że foliowe tylko w p.cz. i m.cz.
ś.p. SP9RG w swoim odbiorniku w obwodach w.cz. zaleca stosowanie kondensatorów
foliowych.
10-12-2017 20:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4NSJ Offline
Marcin
***

Liczba postów: 104
Dołączył: 22-10-2017
Post: #186
RE: SP5WW - Jerzego Węglewskiego
Dlatego pytam właśnie.
10-12-2017 23:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SPO3O2OL Offline
_._. _ _._
****

Liczba postów: 330
Dołączył: 07-01-2017
Post: #187
RE: SP5WW - Jerzego Węglewskiego
Nie zależy to przypadkiem od częstotliwości.Na niskich pasmach foliowe się sprawdzają ale wyżej chyba nie bardzo.

Wojc!o
11-12-2017 0:02
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5LXT Offline
Telegrafista
*

Liczba postów: 21
Dołączył: 06-12-2017
Post: #188
RE: SP5WW - Jerzego Węglewskiego
(10-12-2017 20:36)SP1CWL napisał(a):  A gdzie jest napisane że foliowe tylko w p.cz. i m.cz.
ś.p. SP9RG w swoim odbiorniku w obwodach w.cz. zaleca stosowanie kondensatorów
foliowych.

By to wszystko wyjaśnić gdzie i jakie kondensatory stosować jest w książkach dobrze opisane, wieści internetowe nie zawszę są prawdziwe. W obwodach w.cz. z reguły stosuje się kondensatory ceramiczne, mogą być i styrofleksowe, kondensatory foliowe stosujemy przy niskich częstotliwościach. Niektórzy mylą kondensator styrofleksowy z foliowym wygląd ich jest łudząco podobny, różnią się technologią wykonania. Kondensator foliowy jest kondensatorem zwijanym, styrofleksowy składa się z wielu elementów, na przemiennie do jednego przewodu połączone jest kilka płytek przez to jego indukcyjność jest bardzo mała, czego nie można powiedzieć o foliowym. Co do pytania który zastosować do tego VFO proponuję ceramiczne. Załączyłem PDF bardzo szanowanego prze zemnie autora książki Tadeusza Masewicza "Radiolektronika dla praktyków"


.pdf  Condensatory.pdf (Rozmiar: 449.82 KB / Pobrań: 1007)

Vy 73! Adam SP5LXT
11-12-2017 0:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SPO3O2OL Offline
_._. _ _._
****

Liczba postów: 330
Dołączył: 07-01-2017
Post: #189
RE: SP5WW - Jerzego Węglewskiego
Adam ale ceramiczne to zbyt ogólne stwierdzenie gdyż ceramika ceramice nie równa.

Wojc!o
11-12-2017 0:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5CII Offline
Użytkownik
***

Liczba postów: 194
Dołączył: 14-12-2009
Post: #190
RE: SP5WW - Jerzego Węglewskiego
SP1CWL-chodziło o układy generacyjne o stabilność generatora jest większa na styroflksach jak również o stratności w co można było stabilnego poszukać w latach70 zostawały kondensatory styrofleksowe i mikowe z literką G przeznaczone do układów generacyjnych.
Najstabilniejszy generator lampowy nadajnika AM/cw na G807 RiK 68r uzyskałem z kondensatorami styrofleksowymi.
Do swojego zabytku muzealnego SP5WW obecnie, dostawiłem FLL uzyskałem stabilność ok +/- 100Hz na dobę-koszt ok 30zł. podobnie stabilizuje VFO i syntezę w przerobionej Wołnie tu dobowa stabilizacja +/-2Hz,
Z pcz oryginalnego zmieniłem na dwie kaskody na fetach i końcówka tranzystorowa 2X2BD39 do 14 ok 10W wcz sterowało to 2x6P45C w katodzie ok 300W.
http://sp-hm.pl/thread-2172.html
İmage İmage

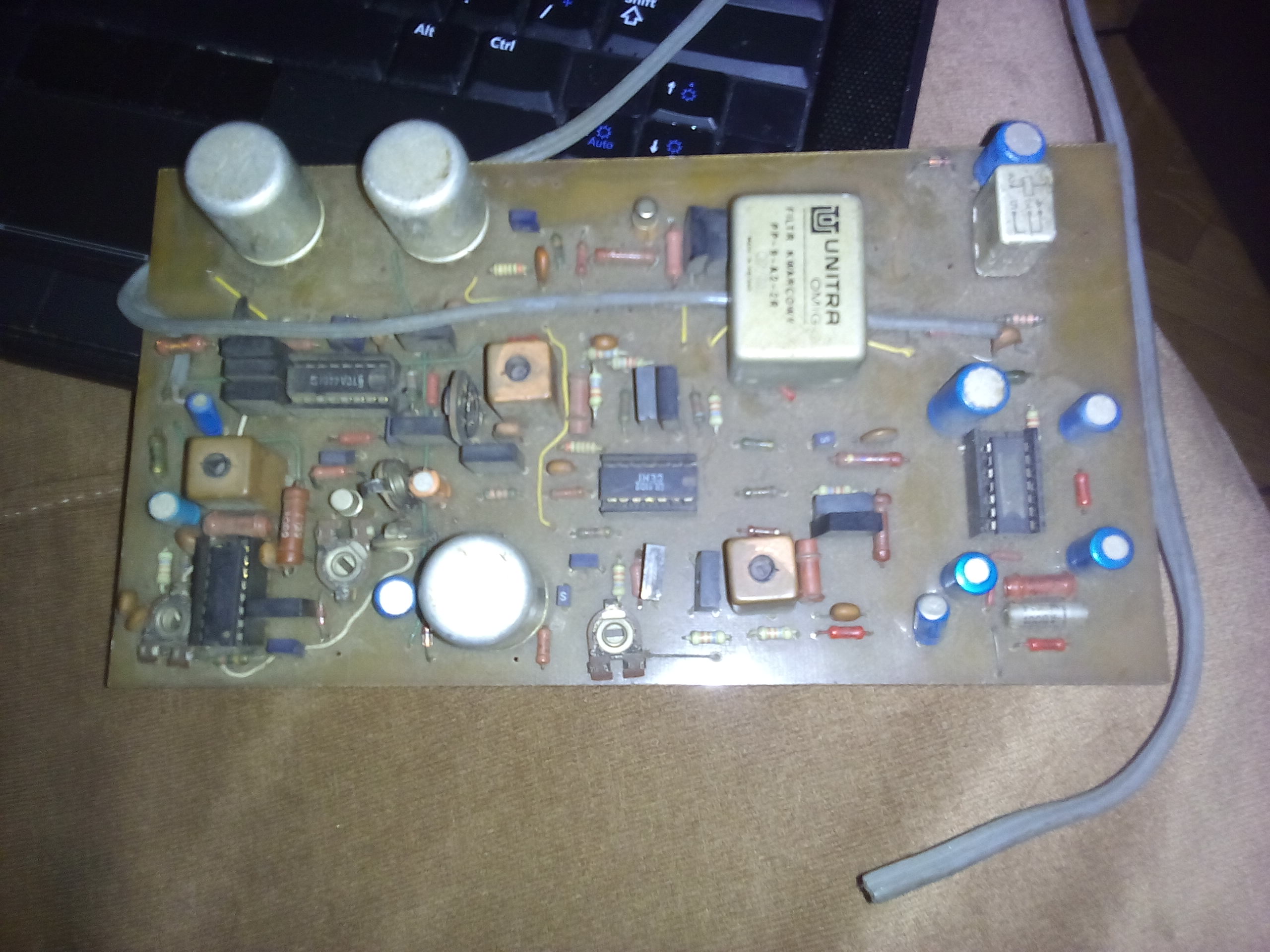

to w/w płytka pcz brata sp5gdy

(Ten post był ostatnio modyfikowany: 11-12-2017 19:52 przez SP5CII.)
11-12-2017 11:03
