Odbiornik na LM386 - badanie częstotliwości
SQ8NZD Offline
Adrian
*****

Liczba postów: 821
Dołączył: 11-02-2011
Post: #1
Odbiornik na LM386 - badanie częstotliwości
Witam !

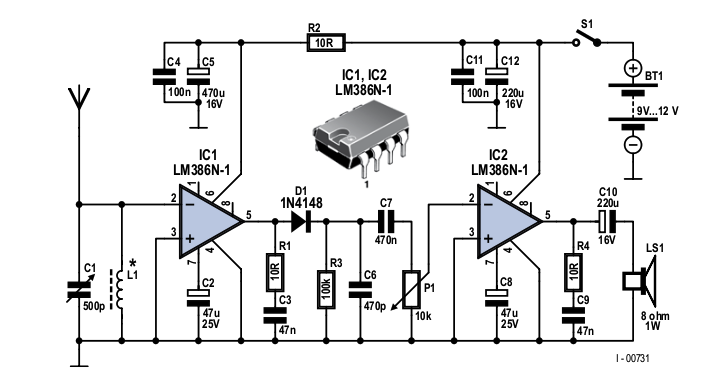

Mam pytanie. Jak zmierzyć częstotliwość układu zamieszczonego w załączniku ?
Próbowałem na cewce i kondensatorze i nic.


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 10-07-2014 14:28 przez SQ8NZD.)
10-07-2014 13:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9MRN Offline
MAc
*****

Liczba postów: 817
Dołączył: 29-08-2009
Post: #2
RE: Odbiornik na LM386 - badanie częstotliwości
bo tu nie ma generatora. :-) Możesz zmierzyć rezonans obwodu za pomocą GDO, możesz jakimś nwt, maxem czy czymś podobnym. Możesz też zmierzyć indukcyjność i pojemność i wyliczyć częstotliwość (z błędem, bo obwód jest mocno sprzęgnięty z pierwszym LM386 pełniącym funkcję wzmacniacza w.cz.

MAc
mrn
(Ten post był ostatnio modyfikowany: 10-07-2014 14:46 przez SP9MRN.)
10-07-2014 13:58
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 601
Dołączył: 02-11-2010
Post: #3
RE: Odbiornik na LM386 - badanie częstotliwości
Tym odbiornikiem możesz tylko odebrać 1 program PR nadawany na falach długich.
10-07-2014 14:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 821
Dołączył: 11-02-2011
Post: #4
RE: Odbiornik na LM386 - badanie częstotliwości
(10-07-2014 14:07)SP5BMP napisał(a):  Tym odbiornikiem możesz tylko odebrać 1 program PR nadawany na falach długich.

Wiem. I stacje AM pracujące na falach krótkich :-)


(10-07-2014 13:58)SP9MRN napisał(a):  bo tu nie ma generatora. :-) Możesz zmierzyć rezonans obwodu za pomocą GDO, możesz jakimś nwt, maxem czy czymś podobnym. Możesz też zmierzyć indukcyjność i pojemność i wyliczyć częstotliwość (z błędem, bo obwód jest mocno sprzęgnięty z pierwszym LM386 pełniącym funkcję wzmacniacza m.cz.

MAc
mrn

OK. Zrozumiałem. Dzięki !
(Ten post był ostatnio modyfikowany: 10-07-2014 14:27 przez SQ8NZD.)
10-07-2014 14:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,005
Dołączył: 26-09-2012
Post: #5
RE: Odbiornik na LM386 - badanie częstotliwości
(10-07-2014 14:25)SQ8NZD napisał(a):  Wiem. I stacje AM pracujące na falach krótkich :-)

Raczej z tym ciężko.
Karta katalogowa LM386
podaje 300kHz, a na 1MHz wzmocnienie to już tylko 10dB. Więc ewentualnie jakieś b. silne stacje na niskich częstotliwościach fal średnich...

Pozdrawiam
10-07-2014 14:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
HF8V Offline
Tomek(ex SP8WJT)

Liczba postów: 73
Dołączył: 27-01-2013
Post: #6
RE: Odbiornik na LM386 - badanie częstotliwości
MAX410 ma pasmo 27 MHz (jest w próbkach z Maxima) , są pewnie też lepsze. Jeśli chcesz sie pobawić z prostymi odbiornikami na fale krótkie to ciekawym rozwiązaniem są też odbiorniki reakcyjne, mogą mieć bardzo silne wzmocnienie i wysokie częstotliwości pracy, tylko trzeba się bawić z dostrajaniem reakcji do każdej częstotliwości...
05-10-2014 13:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #7
RE: Odbiornik na LM386 - badanie częstotliwości
(10-07-2014 13:31)SQ8NZD napisał(a):  Witam !

Mam pytanie. Jak zmierzyć częstotliwość układu zamieszczonego w załączniku ?
Próbowałem na cewce i kondensatorze i nic.

Ale fajne radyjko :-). Myślę że najdokładniejszą metoda pomiaru częstotliwości na której pracuje to urządzenie będzie dostrojenie się do jakiejś stacji długofalowej, posłuchanie chwilę aż nadadzą jaka to stacja - prawie zawsze podają częstotliwość pracy.

73 JERZY SQ9RFC
05-10-2014 14:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2QCA Offline
Artur
****

Liczba postów: 341
Dołączył: 22-06-2009
Post: #8
RE: Odbiornik na LM386 - badanie częstotliwości
(10-07-2014 13:31)SQ8NZD napisał(a):  Witam !

Mam pytanie. Jak zmierzyć częstotliwość układu zamieszczonego w załączniku ?
Próbowałem na cewce i kondensatorze i nic.

czolem,

Metoda wymaga generatora zewnętrznego:
wylicz albo z nomogramu odczytaj częstotliwość LC obwodu przy antenie.
Potem odejmij tak z 10-12% (ale nie więcej) i weź generator (na DDS najlepiej albo inny co do dokładności którego masz zaufanie) podłącz tak około 1m przewodu zbliż go do anteny albo cewki i zacznij zmieniać częstotliwość od tych 10-12% w górę (czyli coraz większą czestotliwość).
W pewnym momencie usłyszysz wyraźny i silny gwizd - to jest częstotliwość na którą nastorjone jast radio.Upewnij się wyłączając generator - gwizd musi zniknąć.

73 ! Artur sp2qca
05-10-2014 20:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #9
RE: Odbiornik na LM386 - badanie częstotliwości
Gwizd powiadasz... a skąd ten gwizd się weźmie?

73 JERZY SQ9RFC
05-10-2014 21:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,005
Dołączył: 26-09-2012
Post: #10
RE: Odbiornik na LM386 - badanie częstotliwości
Ze zdudnienia z 225khz. Pod warunkiem ze bedzie akurat słuchał PR I Smile
05-10-2014 22:21
