TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
SQ4KDM Offline
Nowicjusz
*

Liczba postów: 34
Dołączył: 04-11-2013
Post: #1
TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
Witam kolegów chciał bym się zapytać o moduł wzmacniacza. Czy gra jest warta świeczki chodzi mi o jego pracę w zakresie KF. Czy pracuje liniowo. Ktoś może posiada uruchomiony wzmacniacz ??
http://allegro.pl/fabr-tranzystorowy-wzm...source=mlt
20-05-2014 7:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,459
Dołączył: 23-08-2009
Post: #2
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
Ten wzmacniacz nie jest kompletny.
Aby zadziałał z deklarowaną mocą trzeba jeszcze do niego dokupić:
1. Rozdzielacz mocy wejściowej
2. Sumator mocy wyjściowej z odpowiedniej wielkości obciążeniem
3. Filtr wyjściowy
4. Układy pomiarowe i zabezpieczające
5. Dwa lub nawet trzy zasilacze telekomunikacyjne 48V/15A lub jeden odpowiednio duży na moc około 2kW.
6. Obudowa
Policz sobie koszty i zobacz ile będzie kosztował ten wzmacniacz.
Rzeczywistych parametrów tego wzmacniacza nie znam, ale od urodzenia na 100% ten wzmacniacz jest liniowy, tzn posiada obwody polaryzacji i stabilizacji punktu pracy. Zapytaj sprzedawcy ile dawał mocy na paśmie 28MHz w przeprowadzonych testach, o których pisze
P.S.
Zapomniałem o odpowiednim okablowaniu z wtyczkami i gniazdami...
(Ten post był ostatnio modyfikowany: 20-05-2014 8:26 przez SP2JQR.)
20-05-2014 8:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4KDM Offline
Nowicjusz
*

Liczba postów: 34
Dołączył: 04-11-2013
Post: #3
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
(20-05-2014 8:22)SP2JQR napisał(a):  Ten wzmacniacz nie jest kompletny.
Aby zadziałał z deklarowaną mocą trzeba jeszcze do niego dokupić:
1. Rozdzielacz mocy wejściowej
2. Sumator mocy wyjściowej z odpowiedniej wielkości obciążeniem
3. Filtr wyjściowy
4. Układy pomiarowe i zabezpieczające
5. Dwa lub nawet trzy zasilacze telekomunikacyjne 48V/15A lub jeden odpowiednio duży na moc około 2kW.
6. Obudowa
Policz sobie koszty i zobacz ile będzie kosztował ten wzmacniacz.
Rzeczywistych parametrów tego wzmacniacza nie znam, ale od urodzenia na 100% ten wzmacniacz jest liniowy, tzn posiada obwody polaryzacji i stabilizacji punktu pracy.
P.S.
Zapomniałem o odpowiednim okablowaniu z wtyczkami i gniazdami...

Zdaje sobie sprawę że to jest tylko element PA. Na początek wydaje się dobrym modułem. Tylko brak informacji o tym że ktoś uruchomił wzmacniacz na tej płycie. Mam duży dylemat bo parę dni temu załatwiłem sobie nową lampkę Q1P-42. I tak iść w stronę sprawdzonych układów na lampach czy na tranzystorach.
20-05-2014 8:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,459
Dołączył: 23-08-2009
Post: #4
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
Ja bym poszedł z duchem czasu.
Obecnie na tranzystorach robi się wzmacniacze 10,20kW i więcej na UHF a na niskich częstotliwościach to nawet setki KW.
Lampy to przeżytek, choć są nadal popularne ze względu na prostotę wykonania i uruchomienia oraz dobrą liniowość. Osobiście nie lubię wysokich napięć...
Zapomniałem jeszcze dopisać, że wzmacniacz tranzystorowy zaprojektowany na moc nominalną 1kW musi mieć moc maksymalną około 1,4kW - dopiero wtedy będzie miał dobre parametry.
(Ten post był ostatnio modyfikowany: 20-05-2014 10:01 przez SP2JQR.)
20-05-2014 9:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4KDM Offline
Nowicjusz
*

Liczba postów: 34
Dołączył: 04-11-2013
Post: #5
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
(20-05-2014 9:57)SP2JQR napisał(a):  Ja bym poszedł z duchem czasu.
Obecnie na tranzystorach robi się wzmacniacze 10,20kW i więcej na UHF a na niskich częstotliwościach to nawet setki KW.
Lampy to przeżytek, choć są nadal popularne ze względu na prostotę wykonania i uruchomienia oraz dobrą liniowość. Osobiście nie lubię wysokich napięć...
Zapomniałem jeszcze dopisać, że wzmacniacz tranzystorowy zaprojektowany na moc nominalną 1kW musi mieć moc maksymalną około 1,4kW - dopiero wtedy będzie miał dobre parametry.
Powiem że na modułach z DW Radio można coś zdziałać wcześniej jeszcze były filtry LPF 3 KW poszły jak woda kwestia złożenia w całość, jest jeszcze dostępny sumator. Śledzę tematykę w sieci i rzeczywiście tyle potrafią wyciągnąć z tranzystorów aż miło. Ale sumując moduł wzmacniacza 1tys, filtry 500zł, sumator 350zł, zasilanie 300zł +- inne koszty 400zł = ponad 2,5tysia. A jak jeszcze coś nie wypali i wyparuje TH430Big Grin. Zobaczymy może ktoś się wypowie kto ma złożone PA.

P.s też nie lubię wysokich nacięć i nie mam doświadczenia na lampkach. Choć mam sentyment do nich.
20-05-2014 12:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,459
Dołączył: 23-08-2009
Post: #6
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
Ja bym użył dwóch takich modułów. W ten sposób wykonany wzmacniacz będzie pracował na luzie uzyskując "wojskową niezawodność".
Prawdopodobnie 1kW to ich moc maksymalna. Sumując większą ilość wzmacniaczy podwyższa się jakość sygnału. Dzięki sztucznym obciążeniom każde odbicie sygnału ma gdzie się wydzielić i nie pogarsza się dzięki temu intermodulacja całego wzmacniacza. Odpowiednio dobierając długości łączących kabelków można wytłumić niektóre niepożądane częstotliwości np w pasmach radiofonocznych.
(Ten post był ostatnio modyfikowany: 20-05-2014 16:21 przez SP2JQR.)
20-05-2014 16:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3TYI Offline
Nowicjusz
*

Liczba postów: 10
Dołączył: 19-01-2014
Post: #7
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
Witam,
Na bazie własnie takiego modułu a własciwie połowy modułu budujemy (Wojtek SP3HZR i Michał SP3WYP) 4 szt wzmacniaczy. Prace na ukończeniu, oczekujemy że uzyskamy ok 500W. LPF na bazie kitu z EB104 automatyka wg W6PQL zasilacz 50V prod. TELZAS z DW radio. Wzmacniacz ma być uzupełnieniem naszych Husarków. Oczywiście opublikujemy nasze "przygody" związane z budową ale chcemy najpierw je uruchomić. Co do kosztów..... szkoda mówić Smile ale przyjeliśmy zasadę, że bedzie to konstrukcja bezkompromisowa. Mysle ze niebawem pochwalimy sie tutaj gotowymi wzmacniaczami no i oczywiście słuzymy radą zainteresowanym.
Pozdr.
Waldek SP3TYI
02-07-2014 15:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 432
Dołączył: 30-09-2013
Post: #8
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
A ja znalazłem dane fabryczne tego tranzystora. no i muszę Wam powiedzieć że znalazłem "gotowca" na wzmacniacz samochodowy do UV3R. Tam jest opisana topologia i wzór płytki! Tyklo to odrysować na dwustronnym laminacie , dorobic VOX ( zasilany napięciem w.cz. z nadajniczka) plus zespół przekaźników i obudowa. No i mozna się z radiem ruszyc na podbój polskiej sieći przemienników z mobila. Co Panowie na to, aby zastosować takze inne tranzystory np. KT 966A ? Tranzystor 60 Watowy więc te trzydzieści na pasmie 2 metry z mobilową anteną... znajdę wolna chwile to zrobie te płytke i spróbuję. Jeśli moge prosic o wasze opinie to bedę wdzięczny za każdą merytoryczna uwagę Dane tranzystora wraz z płytka są dostępne na datashiedarchive, cośtam.com Przepraszam ale zawsze mam kłopoty z dodawaniem linków nawet na tak wspaniałym forum jak to.
Przepraszam Koledzy! Udało się w prosty sposób załączyć dane tranzystorów. człowiek się całe zycie uczy i tak umrze...


Załączone pliki
.pdf  th430.pdf (Rozmiar: 150.76 KB / Pobrań: 1465)
.pdf  sd1728.pdf (Rozmiar: 150.76 KB / Pobrań: 1456)
(Ten post był ostatnio modyfikowany: 06-07-2014 11:03 przez SP3SUZ.)
06-07-2014 10:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5G Offline


Liczba postów: 6
Dołączył: 12-12-2012
Post: #9
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz
cyt: "Sumując większą ilość wzmacniaczy podwyższa się jakość sygnału.", to tak nie działa - chyba, że mówisz o podniesieniu poziomu sygnału odbieranego przez korespondenta, ale to nie jest jakość sygnału. Problem polega na tym, że większość użytkowników takich wzmacniaczy patrzy tylko na moc wyjściową nie uwzględniając parametrów takich jak przesterowanie wzmacniacza. w wyżej wymienionych konstrukcjach pracują traznystory BJT które, są podatne na to zjawisko, co skutkuje tzw "ogonem" i nieliniową pracą. rozwiązania powyżej nie maja żadnych układów pomiarowych, dla zjawiska o którym piszę. Chcąc wykonać wzmacniacz pracujący poprawnie z maksymalną mocą a jednocześnie by nie kontrolować tego co dzieje się z mocą w peak gdzie układ ALC nie nadąża z korekcją należy te parametry mierzyć na stopniu mocy i wprowadzać korekcję bądź przynajmniej sygnalizować, że warunki brzegowe zostały przekroczone. Sam pomiar mocy i swr w wzmacniaczu niestety nie jest wystarczający. Peak mocy, który powoduje występowanie tzw. ogona jest niezauważalny przez większość mierników/wskaźników, o operator nie ma świadomości, że takie zjawisko występuje do momentu, aż ktoś zwróci mu uwagę. Z innej strony należy zwrócić uwagę przy wyborze tranzystora mocy na jego IMD jakie generuje dla określonej mocy. Na stronie 3 załączonych datasheet tranzystora th430 jest wykres obrazujący ten parametr.
18-08-2014 11:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3TYI Offline
Nowicjusz
*

Liczba postów: 10
Dołączył: 19-01-2014
Post: #10
RE: TRANZYSTOROWY WZMACNICZ MOCY KF 1kW 1,5-30MHz

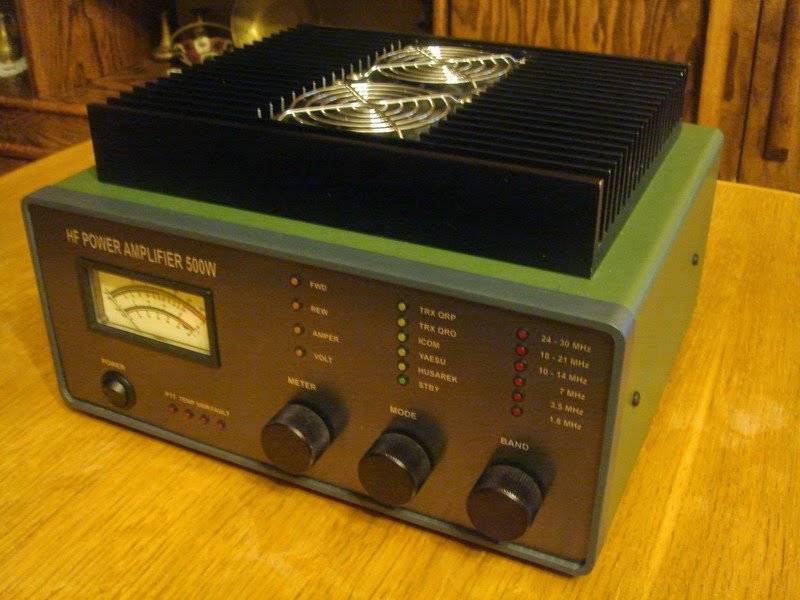

Jak kiedyś obiecywałem przedstawiam w imieniu grupy Husarek z Jarocina skrócony opis budowy wzmacniacza 500 W na bazie modułu z DW_Radio
Nasza grupa w składzie: Wojtek SP3HZR (pomiary, projekty, rozwiązania mechanicze) Michał SP3WYP (szef projektu – lutowanie płytek, prace mechaniczne, rozwiązania mechaniczne i elektroniczne, zakupy podzespołów i Waldek SP3TYI (proste prace mechaniczne, porządek w miejscu pracy, zaopatrzenie w napoje  kontakt z mediami )
Pomysł budowy wzmacniaczy powstał w trakcie budowy Husarka i jest jego uzupełnieniem, dlatego większość rozwiązań narzuciła wielkość obudowy która jest identyczna jak w Husarku. Zbudowaliśmy 4 szt. takich wzmacniaczy – każdy identyczny.
Podstawowe elementy składowe PA:
1. Muduł PA z DW_ radio ( a właściwie to połowa modułu)
2. Zasilacz główny z DW_radio 48 V 15A prod. Telzas Szczecinek
3. Moduł filtrów LPF oraz moduł pomiaru SWR i moduł sterowania PA z
fabrycznych trx - z Woroneża w formie kitu (EB104.RU)
4. Moduł automatyki z USA (W6PQL) zmontowany i uruchomiony
5. Układ sterowania wzmacniacza – projekt Wojtka SP3HZR
6. Zasilacz pomocniczy 12v z TME
7. Płyta czołowa projekt własny – wykonanie - firma z Wrocławia

Ustaliliśmy, że zarówno samo PA jak i Husarek będzie konstrukcją bezkompromisową i przyjęliśmy następujące założenia:
1. PA posiada własny zasilacz sieciowy
2. Moc output 500 W (tyle mamy w licencjach)
3. Mozliwość sterowania małą mocą (20W z Husarka) oraz bezpośrednio z
typowego trx-a mocą 100W
4. Mozliwość automatycznego przełączania pasm wprost z trx-a ale i tryb
ręcznego sterowania z płyty czołowej
5. Wysoki poziom zabezpieczeń przed przegrzaniem, zbyt wysokim SWR,
przesterowaniem i zakłóceniami.


6. Estetyka wykonania na nawyższym poziomie możliwym do uzyskania w garażu
Michała SP3WYP

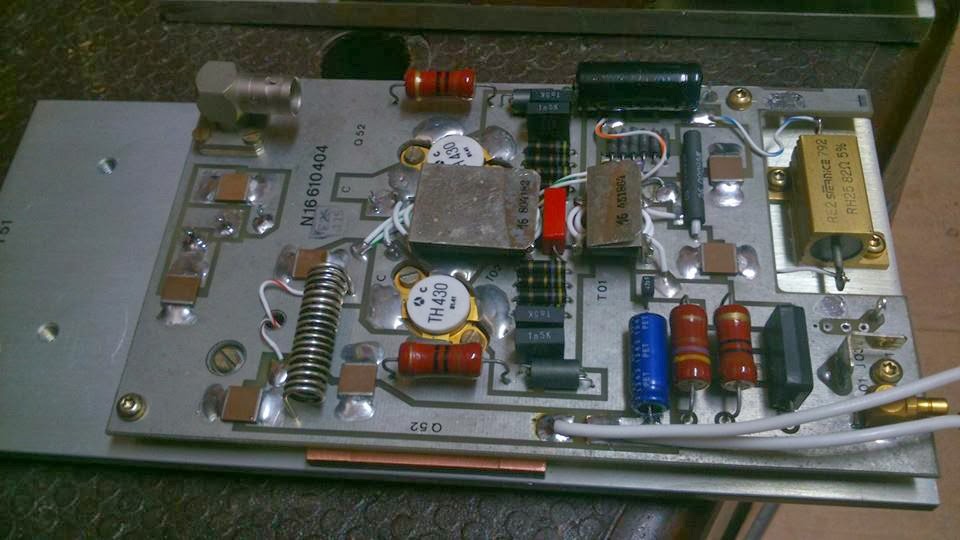

Moduł samego PA to tak naprawdę dwa niezależne wzmacniacze. Moduły zostały rozmontowane a następnie rozcięte. Po rozcięciu moduły zostały wymyte, wymieniliśmy elektrolity i pastę pod tranzystorami i rezystorami. Radiator został również rozcięty a jego żebra sfrezowane, uzykaliśmy w ten sposób płyte – bazę, na której przez płytę miedzianą przykręcony jest radiator właściwy, odpowiedni do zastosowanej obudowy. Podczas sprawdzania pojedynczy moduł oddawał ok 700 W na każdym paśmie.

Moduł filtrów dolnoprzepustowych – z lekkim niepokojem oczekiwaliśmy na realizację zamówienia, ale po dwóch tygodniach od dnia zapłaty paczka dotarła do Jarocina. Wykonanie solidne (ładne płytki porządne rdzenie) ale nie obyło się błędów na płytce i w sumie niejednoznacznym opisie szczególnie w ilościach zwojów cewek i grubości drutu. Wykonaliśmy jedną wersję – pomiar i…. wykonanie drugiej wersji – pomiar ….jest ok !!!!

Zasilacz główny – po długich poszukiwaniach udało nam się znaleźć zasilacz o koniecznych parametrach i odpowiadających nam wymiarach. Zasilacze datowane są na 1999 r. ale zdecydowaliśmy ze nie wymieniamy kondensatorów ani przekaźników, w trakcie prób i pomiarów nie zauważyliśmy nic niepokojącego. Jego nominalne parametry to 48 V i 15 A ale spokojnie podkreciliśmy je do 55 V i 19 A choć w trakcie prób okazało się ze nie każdy da się tak podkręcić. Dokupliśmy dwa dodatkowe z zastrzeżeniem wymiany na inny, ale nie było takiej potrzeby.

Automatyka W6PQL – klasa sama dla siebie, kto jej używa wie o co chodzi wiec szkoda czasu na opis. Przyszla z USA zmontowana i pracuje od pierwszego włączenia. Polecamy przy budowie PA

Płyta czołowa – wykonana wg naszego projektu w Corelu. Opisy, otwory pod miernik, przełączniki i LEDy . Materiał – blacha aluminiowa 0,5 mm pokryta satynowym laierem odpornym na zarysowania (podobno twardość szafiru) szybka realizacja, perfekcyjne wykonanie, dobry kontakt z firmą a najważniejsze ze nie kosztowało zbyt wiele 

Wykonanie mechaniki wzmacniacza to była najbardziej pracochłonna robota a wszystko razy cztery !!! do ostatniego dnia montażu okazywało się ze o czymś zapomnieliśmy i na zmotowanych wzmacniaczach konieczne były wiercenia i frezowania. Potem czyszczenie i tak w kołko  Obudowę podzieliliśmy na część w.cz. i całą reszte czyli zasliacz, automatykę, itp. Mierniki Nissei rozebraliśmy żeby wymienic skalę na taką jaka nam odpowiada, dorobiliśmy do niego oświetlenie z diód a rozproszenie swiatła zroblismy ze starej matrycy od laptopa. Wzmacniacz posiada pomiar temperatury wzmacniacza tuż przy tranzystorach a układ W6PQL steruje pracą 4 wentylatorów z których dwa małe przedmuchują wnętrze obudowy a dwa chłodzą radiator głowny wzmacniacza. Radiator zasilacza nie posiada wentyalcji i chyba nie będzie potrzebny.
Przy uruchomieniu wzmacniacze w miarę równo trzymają parametry a moc w zależności od pasma waha się od 450 do 600 W
W dołożonym z tyłu obudowy „pudełku” znajduje się tzw moduł antenowy a w nim pomiar SWR i przekaźniki do pracy ze wzmacniaczem i bypass. Okazało się ze mimo wysiłkow nie damy rady upchnąć tego w obudowie głównej.

Opis celowo nie zawiera szczegółów technicznych, nie jesteśmy w stanie przedstawić wszystkich zagadnień, ma to raczej charakter poglądowy. Naszym zdaniem Moduł wzmacniacza z DW_Radio to dobry materiał na budowę własnego PA ale to dopiero początek drogi. Wszystkim zainteresowanym podobnymi rozwiązaniami zawsze służymy pomocą.

Koszty budowy…. Hmm …. Wysokie Wink nie jest to droga do własnego PA za niewielkie pieniądze, z ekonomicznego punktu widzenia lepiej kupić coś na giełdzie ale jak powiedziałem na wstępie – załozylismy konstrukcję bezkompromisową, zapewne dałoby się nieco zaoszczędzić ale nie o cenę nam chodziło. Miało to być NASZE urządzenie w które włożyliśmy wiele czasu i nerwów a przy okazji czegoś się nauczyliśmy. Wszak to jest właśnie istota krótkofalarstwa.
İmage İmage
27-10-2014 10:18
