Kondensatory do obwodów wyjściowych PA
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 251
Dołączył: 12-12-2009
Post: #11
RE: Kondensatory do obwodów wyjściowych PA
(30-06-2012 22:54)SQ7PGO napisał(a):  Na temat kondensatorów tez chciałbym sie zapytać. Dla separowania za lampą GU-43 uzywany jest w PA spory kondensator 2200 pf / 4000-6000 V...

Obliczenie na jakie napięcie mamy mieć kondensator separujący jest proste.
W uproszczeniu:
U = 2 x Ua + margines bezpieczeństwa.
Zakładając, że Ua = 2500V, kondensator musi wytrzymać co najmniej 5000V a w praktyce min. 8000-10000V. Nie uwzględnianie tego marginesu jest ryzykowne. Większość kondensatorów tego typu do których mamy dostęp (kasa!!!) pochodzi z odzysku, ma czasami kilkadziesiąt lat i swoje przepracowało...
No i zapomnijmy o kondensatorach mikowych w bakelicie (typu czekoladka) nawet jeżeli spełniają wymagania napięciowe!
__________
Ryszard
19-09-2012 11:54
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5OXJ Offline
Jacek
*

Liczba postów: 30
Dołączył: 01-02-2009
Post: #12
RE: Kondensatory do obwodów wyjściowych PA
Mam kilka kondensatorów radzieckich typu K15-4 na napięcie 20kV (takie cylindryczne, koloru zielonego), nie używane leżaki magazynowe. Niestety pojemność mierzona miernikiem cyfrowym LC (home-made) jest kilka, kilkanaście razy mniejsza od wybitej na obudowie. Czy te kondensatory wymagają jakiegoś formatowania, czy może za bardzo się "wystarzyły" i teraz nadają się do kosza?
-------------
73! Jacek.
22-10-2012 21:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 251
Dołączył: 12-12-2009
Post: #13
RE: Kondensatory do obwodów wyjściowych PA
A masz jakieś fotki tych kondensatorów?
______________
Ryszard
23-10-2012 15:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5OXJ Offline
Jacek
*

Liczba postów: 30
Dołączył: 01-02-2009
Post: #14
RE: Kondensatory do obwodów wyjściowych PA

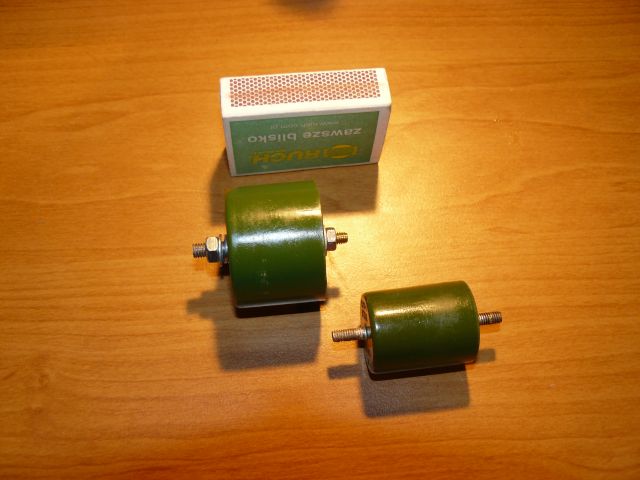

Wyglądają mniej więcej tak:
24-10-2012 19:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9JXT Offline
Tomek
****

Liczba postów: 490
Dołączył: 05-04-2011
Post: #15
RE: Kondensatory do obwodów wyjściowych PA
(22-10-2012 21:28)SP5OXJ napisał(a):  Niestety pojemność mierzona miernikiem cyfrowym LC (home-made) jest kilka, kilkanaście razy mniejsza od wybitej na obudowie. Czy te kondensatory wymagają jakiegoś formatowania, czy może za bardzo się "wystarzyły" i teraz nadają się do kosza?

Raczej nie ma opcji aby im coś było. No chyba że popękały ze starości - w co wątpię Wink To, że z Twoich pomiarów wynika inna pojemność niż z opisu na obudowie wynika raczej z metody pomiarowej. Pojemność mają zapewne prawidłową, ale Twój miernik pokazuje w ich przypadku nieprawidłowe pojemności (nie zawsze to co miernik wskazuje to prawda - szczególnie przy prądzie zmiennym). Trzeba zmierzyć innym przyrządem. Kondensator najlepiej mierzyć na częstotliwości, na której będzie pracował - ale najczęściej mostek LC na to nie pozwala. Da się to zrobić np miernikiem MFJ-269. Jest też opcja (ale raczej b. mało prawdopodobna) że są błędnie opisane.
73!
Tomek
25-10-2012 9:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2FP Offline
PAWEŁ
***

Liczba postów: 174
Dołączył: 01-11-2009
Post: #16
RE: Kondensatory do obwodów wyjściowych PA
Witam . Nie chciałem zakładać nowego wątku bo temat pokrewny .
Na stronie jest prosty kalkulator LPF
http://www.wa4dsy.net/filter/filterdesign.html
Po wybraniu Ilości elementów i wpisaniu Freq. otrzymujemy :
http://www.wa4dsy.net/cgi-bin/lc_filter3...s=MHZ&Z=50
Proszę o podpowiedź który z układów :
Best for medium to high impedance loads.
czy Best for low impedance loads
będzie lepiej pracował przy niedopasowaniu np zamiast 50 om to w praktyce 40-80 om nie licząc reaktancji . (chyba że bez różnicy)
Ten dla niskich impedancji wg mnie ma zaletę którą można wykorzystać doliczając styki przekaźnika jako szeregową indukcyjność szczególnie dla wyższych pasm .
Sprawa dotyczy mocy 1Kw więc wszelkie sugestie będą cenne.
Przekaźniki 30A/12V JQX-105F-1
Priorytetem są niskie straty w lpf oraz w miarę szeroka oporność obciążenia .
Całość do zestawu do końcówek tranzystorowych z sumatorem .
Lpf dla 30Mhz będzie stały i na niższe zakresy nie będzie odłączany

Jeszcze dopytam ? Czy kondensatory polipropylenowe będą się nadawać - są dostępne w tme na napięcie 1600, 2000v

http://www.tme.eu/pl/katalog/?idp=1&sear...age=2%2C20
(Ten post był ostatnio modyfikowany: 26-10-2012 21:01 przez SP2FP.)
25-10-2012 21:33
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
