Sterownik rotora dla AR-303 na Atmega-8
SP4BK Offline
Karol
***

Liczba postów: 152
Dołączył: 09-12-2010
Post: #11
RE: Sterownik rotora dla AR-303 na Atmega-8
Oto moja wersja płytki do sterownika. Pomimo podesłania przez autora wersji elektronicznej i tak musiałem całość przerysować.


Załączone pliki
.pdf  Sterownik_Rotora_do_prasowanki.pdf (Rozmiar: 39.75 KB / Pobrań: 1570)
.pdf  Sterownik_Rotora_schemat.pdf (Rozmiar: 17.44 KB / Pobrań: 1497)
.pdf  Sterownik_Rotora_z_elementami.pdf (Rozmiar: 33.79 KB / Pobrań: 1486)
(Ten post był ostatnio modyfikowany: 07-04-2012 15:13 przez SP4BK.)
07-04-2012 15:13
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3LX Offline
Krzysiek
*

Liczba postów: 27
Dołączył: 09-09-2009
Post: #12
RE: Sterownik rotora dla AR-303 na Atmega-8

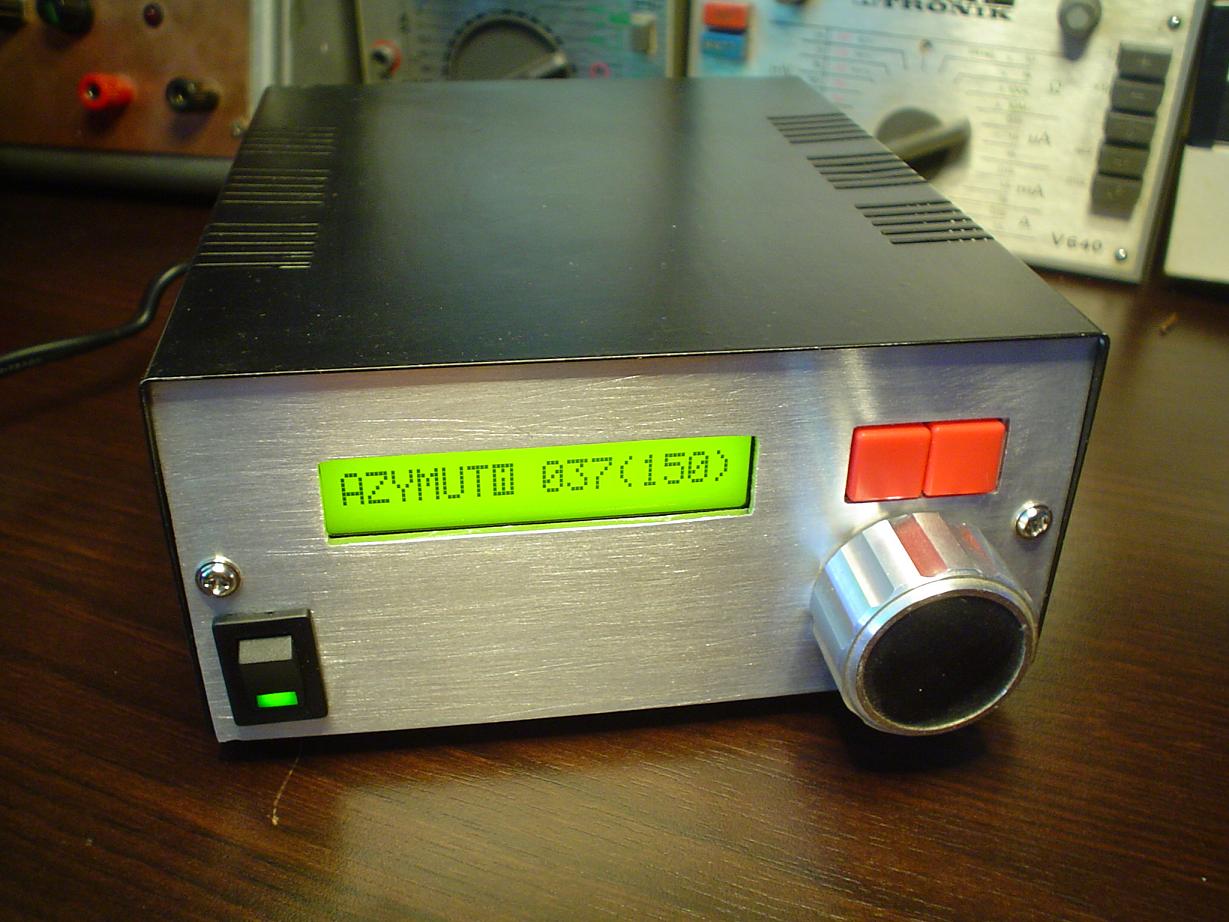

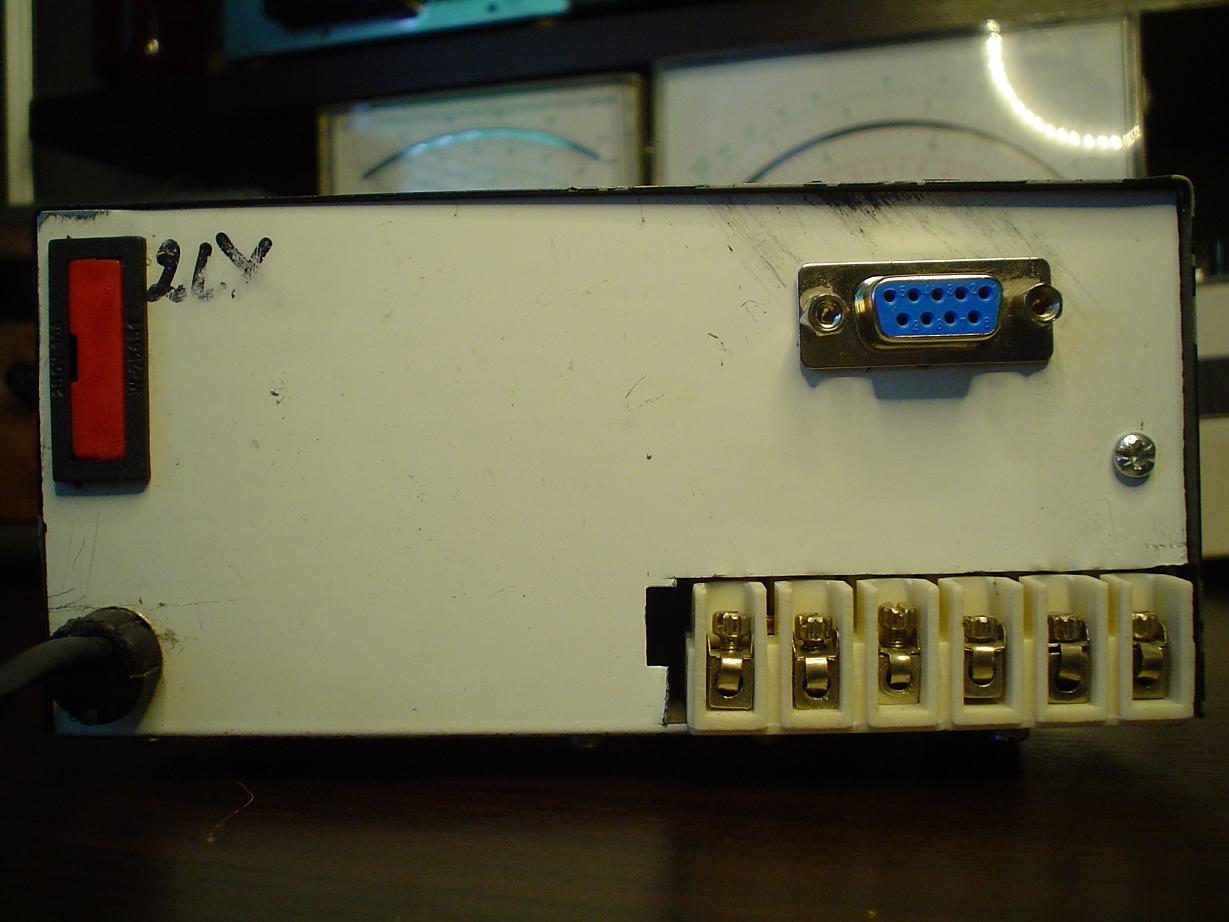

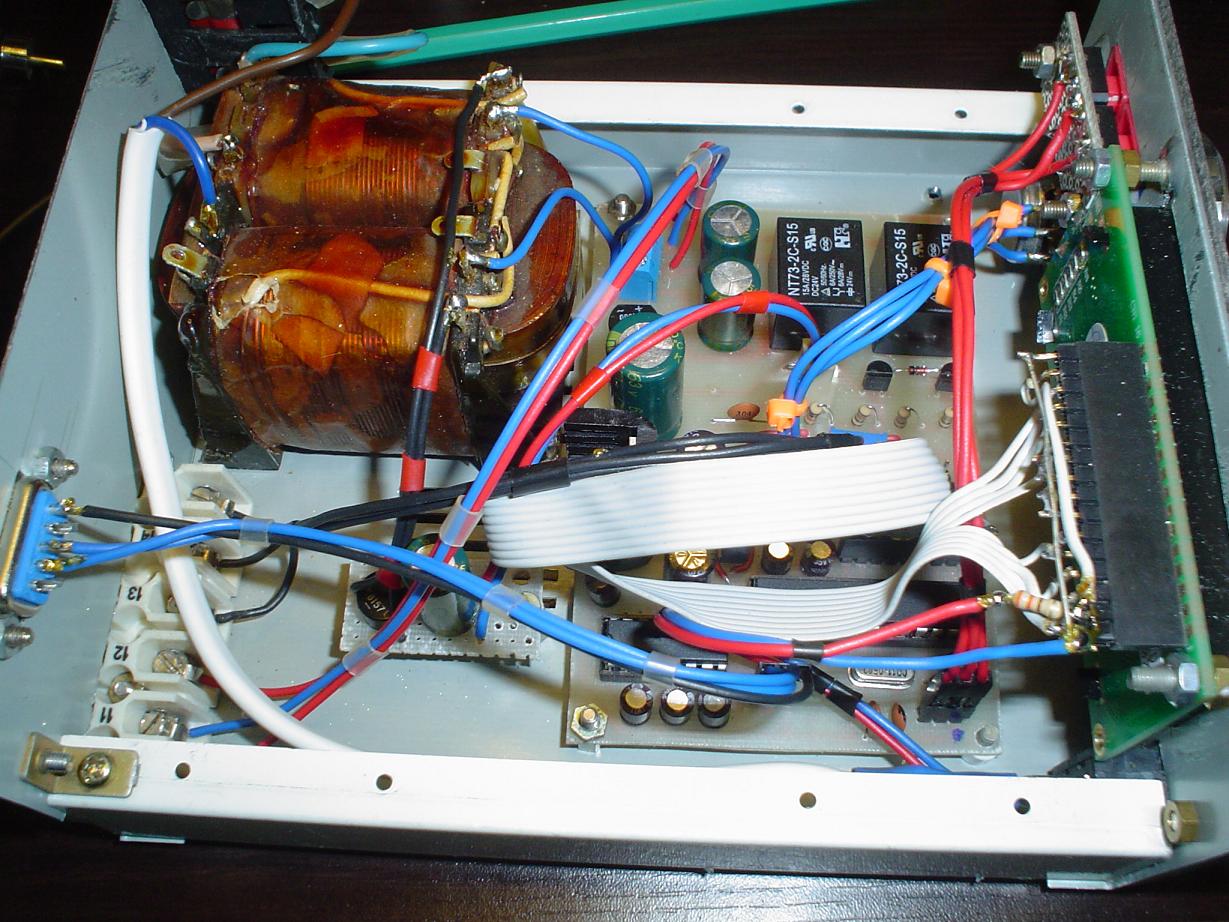

Witajcie Smile , oto Moja wersja sterownika rotora już prawie na ukonczeniu .

İmage İmage İmage

Pozdrawiam Krzysiek SQ2LX

73! SQ2LX
(Ten post był ostatnio modyfikowany: 10-04-2012 19:24 przez SP3LX.)
10-04-2012 19:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3TYF Offline
Sławek
*

Liczba postów: 12
Dołączył: 29-07-2009
Post: #13
RE: Sterownik rotora dla AR-303 na Atmega-8
Witaj Krzysiek.
Sterownik wygląda bardzo okazale.
Powodzenia przy finalnym uruchamianiu.

73 Sławek SP3TYF
10-04-2012 22:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3TYF Offline
Sławek
*

Liczba postów: 12
Dołączył: 29-07-2009
Post: #14
RE: Sterownik rotora dla AR-303 na Atmega-8
Witam

Kolejna wersja oprogramowania atmegi. Tym razem poprawiłem wyświetlanie azymutu z anteny i potencjometru. Azymut wyświetlany jest stabilnie, nie migocze ostatnia cyfra. Nowy soft dostępny jest na mojej stronie.

pozdrawiam Sławek
15-04-2012 12:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6IX Offline
SP9COO
*

Liczba postów: 17
Dołączył: 23-06-2009
Post: #15
RE: Sterownik rotora dla AR-303 na Atmega-8
Sławek mnie bardziej interesował by sterownik ze zliczaniem impulsów z prostego względu nie we wszystkich rotorach da się wstawić potencjometr wielo obrotowy.

Grzegorz sp9coo

P.S Z uwagi że nie jestem biegły w pisaniu programów na mikroprocesory sam temu nie podołam.
23-07-2012 22:11
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3TYF Offline
Sławek
*

Liczba postów: 12
Dołączył: 29-07-2009
Post: #16
RE: Sterownik rotora dla AR-303 na Atmega-8
Witam

Napisałem program umożliwiający współpracę sterowników Yaesu wykorzystujących protokół RS232 (w tym mój sterownik) z logiem autora UR5EQF. Program jest bardzo prosty i nie wymaga specjalnego opisu. Po uruchomieniu należy w logu załączyć "Ustawienia > Ustawienia programu > USE Antenna Rotators". W programie ROTOR trzeba wybrać odpowiedni numer portu com używany do komunikacji ze sterownikiem obrotnicy z zakresu 1-128. Po ukazaniu się w okienku azymutu z logu przyciśnięcie przycisku "Obrót" jednorazowo wysyłana jest instrukcja do sterownika. Zaznaczenie "Auto" uruchamia cykliczne wysyłanie co 1s instrukcji do sterownika.
Po zainstalowaniu programu plik ROTOR.exe kopiowany jest do folderu Program Files\UR5EQF\UR5EQF_log3\
Zapraszam na moją stronę


04-09-2012 21:54
