Magnetofon cyfrowy do radiostacji
SP2OFF Offline


Liczba postów: 1
Dołączył: 04-09-2011
Post: #1
Magnetofon cyfrowy do radiostacji
..Witam, poszukuje schematu magnetofonu cyfrowego do radiostacji z możliwością nagrywania czterech komunikatów , gdzieś kiedyś widziałem że ktoś oferował takie urządzenia ale nie mogę znależć we necie . A może ktoś z kolegów ma gotowy projekt takiego urządzenia ???????

Grzegorz SP2OFF
Włocławek
14-01-2012 19:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 536
Dołączył: 05-04-2010
Post: #2
RE: Magnetofon cyfrowy do radiostacji
RYP ma takie w ofercie za 150 zyla - wygląda to paskudnie ale jako tako się spisuje.
Schemat tego wisi gdzieś na elce.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
14-01-2012 20:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 264
Dołączył: 12-12-2009
Post: #3
RE: Magnetofon cyfrowy do radiostacji
Witam;
SP6RYP sprzedaje jednokomunikatową gadaczkę na kostce ISD1420 (albo podobnej).
Zobacz tu: http://www.isd.com/ - Jest to strona producenta voice recorderów.
Generalnie schematy bazują na aplikacjach dostępnych w datasheetach, więc akurat z tym nie ma problemu. Niestety same układy są b. kosztowne.

_____________________________
Ryszard sp9fys
B-B.
15-01-2012 1:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 536
Dołączył: 05-04-2010
Post: #4
RE: Magnetofon cyfrowy do radiostacji
Gadaczka RYPa ma kilka komórek pamięci. Pamięć w ISD można podzielić.
Te nowsze ISD można sterować również szeregowo z uP.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
15-01-2012 10:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,463
Dołączył: 23-08-2009
Post: #5
RE: Magnetofon cyfrowy do radiostacji
Wystarczy wbudować do mikrofonu najtańszy odtwarzacz MP3 za kilkanaście złotych. Jeśli dołożymy jeszcze trochę grosiwa ale znacznie mniej niż podane w tym temacie na początku to mamy MP3 z możliwością nagrywania dowolnie długich komunikatów.
Jedyny problem to przeskalowanie sygnału i podłączenie zasilania.
15-01-2012 13:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 536
Dołączył: 05-04-2010
Post: #6
RE: Magnetofon cyfrowy do radiostacji
To tylko tak fajnie się wydaje że wystarczy MPtróję podłączyć. Smile
A wygoda obsługi niezbędna operatorowi ?

Takie ustrojstwo powinno mieć przyciski szybkiego dostępu do komunikatów
i zgrany PTT wyzwalany komunikatem. Nie żebym jakoś reklamował te paskudne optycznie pudełka RYPa ale chyba o taką logikę działania chodzi autorowi. Żeby było wygodne.

Gdzieś na FO PKI był temat z taką fajurską gadaczką co ją jakiś niemiec
upchał bardzo estetycznie do popularnej "gruchy". Jak to znajdę to wrzucę sznurek.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
15-01-2012 14:15
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,463
Dołączył: 23-08-2009
Post: #7
RE: Magnetofon cyfrowy do radiostacji
A może już ktoś próbował coś takiego zastosować i ma jakieś doświadczenie? Może jakiś konkretny model MP3 jest lepszy do tego od innych?
Ja zamierzam spróbować, ale dopiero w dalszej przyszłości, może się uda coś w miarę dobrze przystosować.
15-01-2012 16:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 536
Dołączył: 05-04-2010
Post: #8
RE: Magnetofon cyfrowy do radiostacji
Ja sie bawiłem z dyktafonem cyfrowym do takiej gadaczki na CB.
Wymaga to ingerencji w dosyć kompaktowy ustrój dyktafona niestety.

Popatrzcie na to :
http://www.dh8bqa.de/ssp-mh31/ssp-mh31.html

Może opracowanie takiego gadadła np. na ISD wspartym uP to następny
temat na działania twórczych sympatyków HM ?

tylko na FM UKF -> Just True Sound Hi-Fi Smile
15-01-2012 17:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5AQT Offline
Roman
***

Liczba postów: 201
Dołączył: 02-03-2009
Post: #9
RE: Magnetofon cyfrowy do radiostacji
Witam

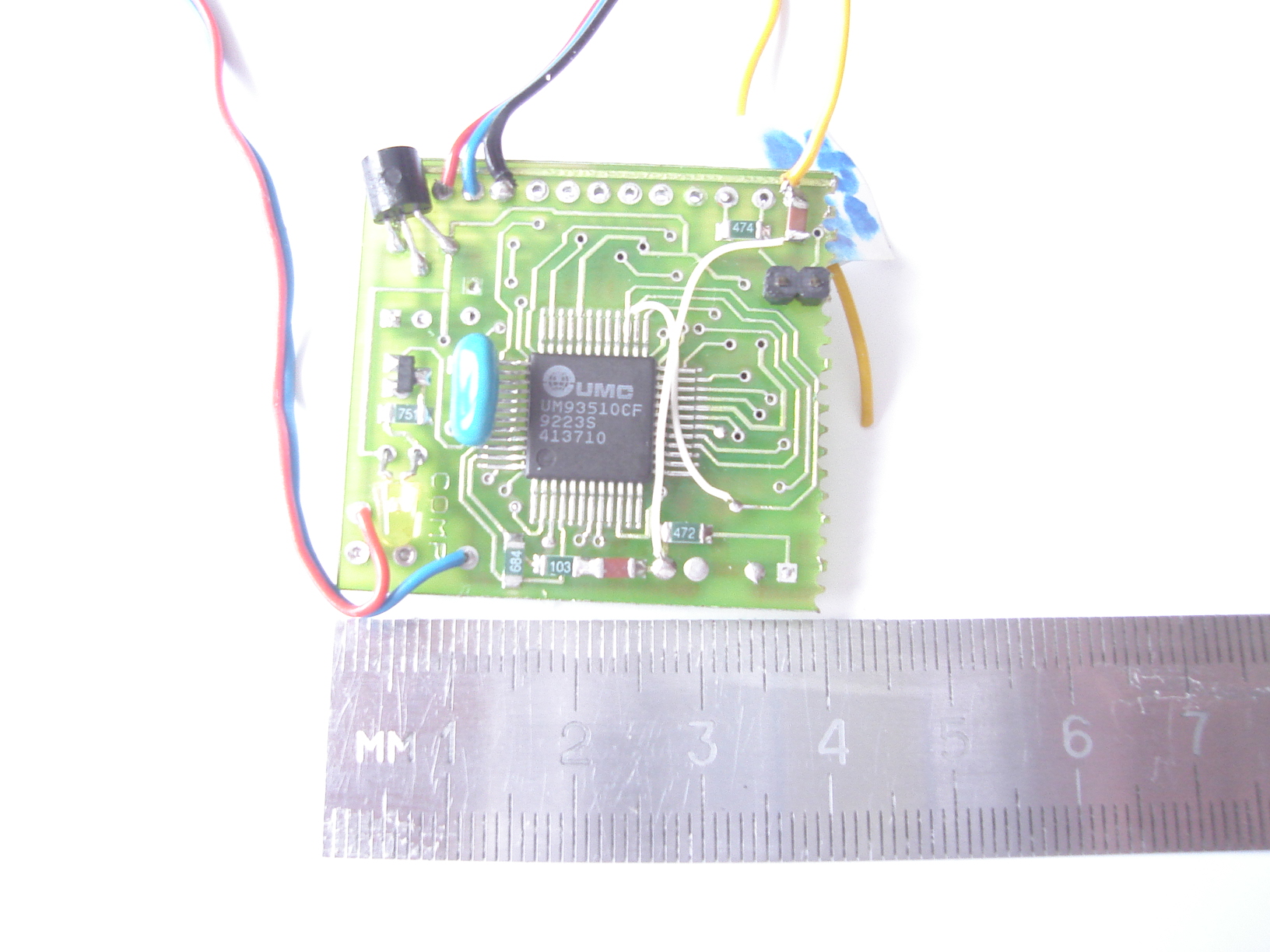

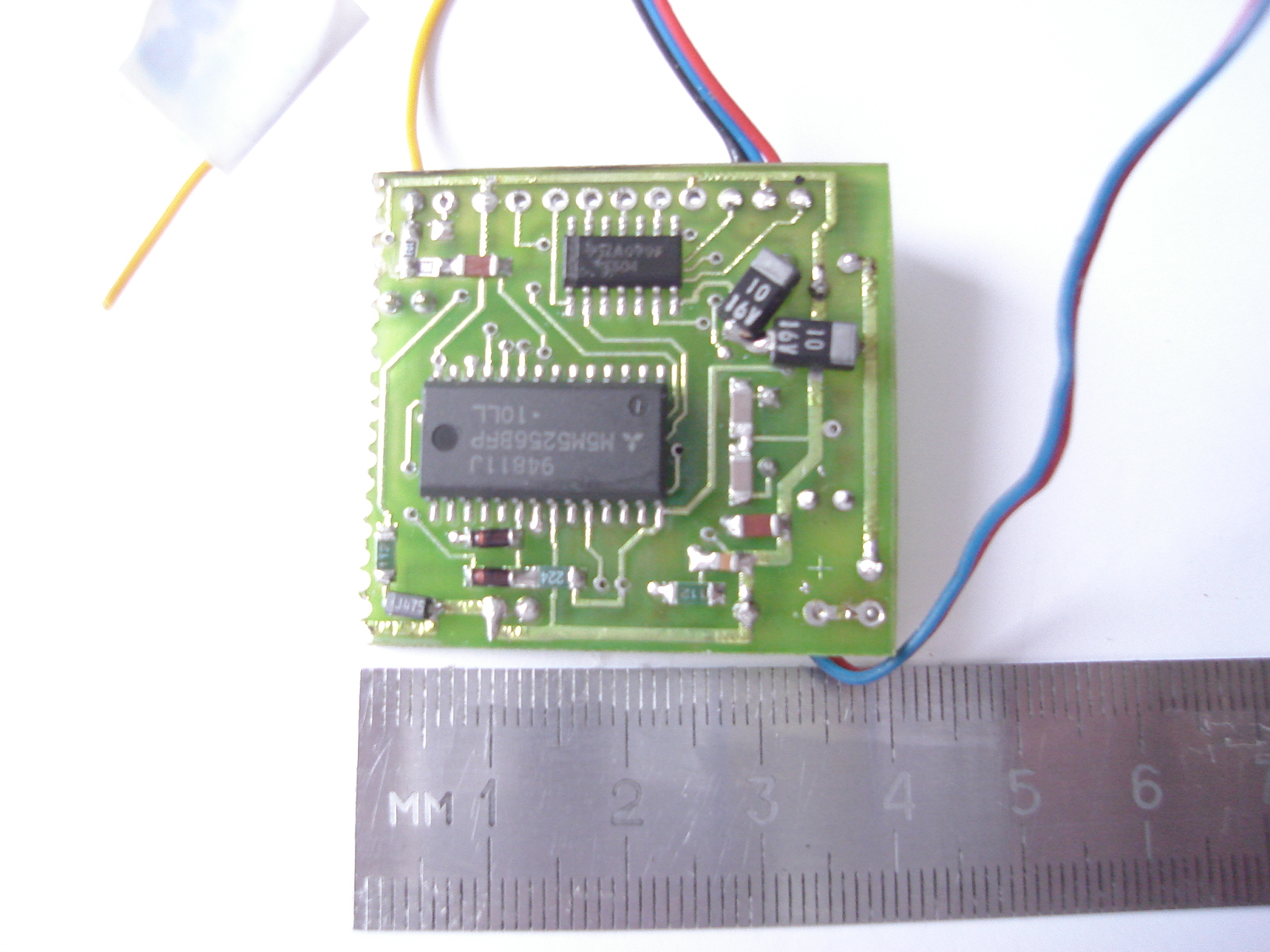

Kilkanaście lat temu używałem nagrywarki cyfrowej opartej na układzie UM93510CFwe współpracy z M5M5256BFP który zapewniał nagrywanie do 30 sekund. Układ zapewniał nagrywanie i szybkie odtwarzanie krótkich komunikatów np. w zawodach.
VY 73! Roman SP5AQT


Załączone pliki Miniatury
İmage İmage
(Ten post był ostatnio modyfikowany: 16-01-2012 10:39 przez SP5AQT.)
16-01-2012 10:38
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4EJT Offline
Marcin
****

Liczba postów: 338
Dołączył: 06-05-2011
Post: #10
RE: Magnetofon cyfrowy do radiostacji
A czy kolega Romek posiada jeszcze schemat tego ustrojstwa ?
