HUSAREK - nowa homodyna dla "każdego"
SQ8NVF Offline
Bartłomiej
***

Liczba postów: 144
Dołączył: 05-12-2009
Post: #111
RE: HUSAREK - nowa homodyna dla "każdego"
Czy ktoś z kolegów budował wcześniej filtry m.cz. z użyciem kondensatorów ceramicznych SMD, jak to się przekłada na jakość? Co np. z takim efektem jak mikrofonowanie czy dużą reakcją (pojemności) na zmiany temperatury czy też pod wpływem napięcia przykładanego na kondensator?
20-09-2012 22:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4HKQ Offline
Zdzisław SK!
****

Liczba postów: 490
Dołączył: 19-08-2009
Post: #112
RE: HUSAREK - nowa homodyna dla "każdego"
Koledzy z grupy Husar montują i uruchamiają partię próbną Husarka . W większości są to osoby które z dostępnej na forum dokumentacji potrafią zbudować radio. Jednak pojawiają się pytania o bardziej szczegółową dokumentację. Tą drogą chciałbym poinformować wszystkich zainteresowanych, że dokumentacja końcowa, bardzo szczegółowa będzie tworzona po zakończeniu montażu partii próbnej. Wychwycimy wszystkie błędy, poprawimy PCB i uzupełnimy opisy. W chwili obecnej, w razie problemów prosimy o pytania. Będziemy prezentować na forum zdjęcia zmontowanych prawidłowo płytek. Myślę, że będą one pomocne przy montażu własnych płytek. Wszystkich którzy montują obecnie partię próbną zapraszamy do współpracy przy uzupełnianiu istniejącej dokumentacji.
21-09-2012 20:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9IZM Offline
Jerzy
**

Liczba postów: 59
Dołączył: 18-12-2009
Post: #113
RE: HUSAREK - nowa homodyna dla "każdego"
Nawiązując do wypowiedzi Zdzisława w poprzednim poście chciałbym przedstawić Kolegom przygotowaną do własnoręcznego wykonania w wersji dwustronnej płytkę automatyki Husarka z pewnymi modyfikacjami dot. układu AD8307, na płycie zastosowałem układ w wersji DIL 8 jako tańszy . Dla kolegów posiadających taki układ w wersji SMD proponuję zastosować przejściówkę. Uzupełnione zostały również opisy wartości elementów.

W załączniku zmodyfikowany projekt płytki automatyki do Husarka.


Załączone pliki Miniatury
İmage İmage İmage

.lay  Husarek_arw_mod_sp9izm.LAY (Rozmiar: 344.5 KB / Pobrań: 1463)

73 Jurek
(Ten post był ostatnio modyfikowany: 21-09-2012 21:30 przez SP9IZM.)
21-09-2012 21:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6EER Offline
Zdzisław
*

Liczba postów: 28
Dołączył: 10-07-2009
Post: #114
RE: HUSAREK - nowa homodyna dla "każdego"
W nawiązaniu do postu 87 przedstawiam charakterystykę wykonanego filtru SSB z zastosowaniem kondensatorów smd , pomiar wykonano za pomocą programu Audiotester 22d i karty dźwiękowej EMU 204, filtr nie był strojony a wykonano go zgodnie z opublikowanym schematem , po dokładnym zmierzeniu indukcyjności i pojemności. Wrażenia odsłuchowe potwierdzają słuszność zastosowania tego filtru w torze odbiornika.


Załączone pliki Miniatury
21-09-2012 22:06
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3GTG Offline
Andrzej
**

Liczba postów: 50
Dołączył: 21-08-2009
Post: #115
RE: HUSAREK - nowa homodyna dla "każdego"
Zgodnie z wcześniejszą deklaracją i planem grupy HUSAR, po otrzymaniu
fabrycznych płytek do Husarka, rozpocząłem montaż płytki mcz. z ARW.
Zacząłem od wzm. głośnikowego na LA4425, gen CW na BC107B oraz
wzm U1. Kolejny moduł to U2 oraz tranzystory automatyki Q3,Q6 Beta 372 ,
rozrzut 0. Na kolektorach Q3-Q6 10,55V Dalej moduł S-metra czyli U3, U4 i U2b.
Następnie zmontuję tor mikrofonowy tj. U5,U6 i U7
Podana kolejność jest oczywista i konieczna, gdyż pozwala na sprawdzanie
zmontowanego stopnia i natychmiastowe wychwycenie ewentualnych błędów montażu czy uszkodzonego elementu.
Oscyloskop jest tutaj oczywiście bardzo przydatny.
Przy okazji słowa uznania i podziękowania za mrówczą i solidną pracę dla Zdzisława SP4HKQ przy opracowywaniu .pcb.
Logiczny rozkład elementów na płytce bardzo ułatwia prace montażowe.
Pozdrawiam
Andrzej


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 22-09-2012 18:58 przez SP3GTG.)
22-09-2012 12:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #116
RE: HUSAREK - nowa homodyna dla "każdego"
(20-09-2012 22:00)SQ8NVF napisał(a):
Czy ktoś z kolegów budował wcześniej filtry m.cz. z użyciem kondensatorów ceramicznych SMD, jak to się przekłada na jakość? Co np. z takim efektem jak mikrofonowanie czy dużą reakcją (pojemności) na zmiany temperatury czy też pod wpływem napięcia przykładanego na kondensator?

Bartek poruszył bardzo istotny problem jakości popularnych kondensatorów ceramicznych SMD oraz ich przydatności do budowania filtrów. Tradycyjne kondensatory MKT, MKS czy styrofleksy są w takich układach sprawdzone, mają mniejsze straty oraz mniejsze zmiany temperaturowe. Taką wersję modułu wykonał i testuje Janusz SP5BMP, projekt dostępny na forum.
Pewną wadą tradycyjnych kondensatorów są ich gabaryty, większe rozrzuty wartości, większy kłopot w dobieraniu wartości przez łączenie równolegle na płytce.
Z powyższych powodów coraz częściej sięgamy w projektach po elementy SMD.
Druga wersja płytki filtrów m.cz. do Husarka na kondensatorach SMD oraz filtry LPF do Husara są takim przykładem. Pewnym rozwiązaniem byłoby stosowanie w filtrach kondensatorów NP0, niestety duże wartości (100-680) nF są trudniej dostępne i bardzo drogie.

Bartek, aby rzeczowo odpowiedzieć na Twoje wątpliwości trzeba zbudować obie wersje filtrów, wykonać pomiary i je porównać. Jeśli różnica będzie niewielka to eksperyment z zastosowaniem kondensatorów SMD uznamy za udany, jeśli nie to kolejne filtry będziemy budowali na kondensatorach przewlekanych. Wielokrotnie o tym pisaliśmy, to jest prototyp do sprawdzenia różnych rozwiązań układowych ale również elementów i technologii.

------------------------------------------------------------------------------------------------------------------------------------------------------------
Prawie skończyłem montaż modułu automatyki do Husarka (zdjęcie 1). Pozostało wykonanie fotorezystora i kilka elementów SMD.

Tranzystor w generatorze tonu Q9 dałem BC547B, tranzystory Q3, Q6 to BC547C a Q4, Q5 to BC557B.
Radiator z blachy aluminiowej 1mm o powierzchni około 25cm2, wymiary 22mm*120mm, przykręcony do płytki na dystansach z jednej nakrętki M3 (zdjęcie 3).
Elementy SMD na górnej warstwie należy przylutować przed elementami przewlekanymi aby nie było kłopotów z podejściem lutownicą. Niektóre pola lutownicze są bardzo blisko podstawek i dostęp do nich może być utrudniony.

Uwaga:
- na płytce błędnie są narysowane obudowy tranzystorów J310, Q1 i Q2. Przy montażu koniecznie należy porównać druk ze schematem, trzeba obrócić tranzystor Q2 o 180st. a Q1 o 120st. (zdjęcie 2);
- na druku nie ma pola pod kondensator 470pF (pin 1-2 U3a), należy przylutować go na "kanapkę" z rezystorem 100k;
- złącze od potencjometru siły głosu (obok Q10) na zbyt małe otwory ale da się wcisnąć i przylutować;
- nie opisane diody na schemacie 1N4148.


Darek, moje BC547C mają wzmocnienie 460 +/- 2.


Załączone pliki Miniatury
İmage İmage İmage

73 Adam
22-09-2012 16:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KHA Offline
Darek
***

Liczba postów: 172
Dołączył: 10-04-2011
Post: #117
RE: HUSAREK - nowa homodyna dla "każdego"
(22-09-2012 16:05)SP5FCS napisał(a):  Tranzystor w generatorze tonu Q9 dałem BC547B, tranzystory Q3, Q6 to BC547C a Q4, Q5 to BC557B.
Witam,
tranzystory Q3 i Q6 to BC547C czy zastosowanie tych tranzystorów (wzmocnienie prawdopodobnie ponad 500) ma jakieś znaczący wpływ na działanie ARW?
22-09-2012 16:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5BMP Offline
Janusz
****

Liczba postów: 603
Dołączył: 02-11-2010
Post: #118
RE: HUSAREK - nowa homodyna dla "każdego"
Darku, w moim egzemplarzu zastosowałem stare tranzystory BC527. Miały betę po około 320. Jeśli ona będzie większa lub trochę mniejsza, nie wpłynie to na jakość działania ARW. Pozdrawiam, Janusz.
(Ten post był ostatnio modyfikowany: 27-01-2013 12:32 przez SP5BMP.)
22-09-2012 17:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KHA Offline
Darek
***

Liczba postów: 172
Dołączył: 10-04-2011
Post: #119
RE: HUSAREK - nowa homodyna dla "każdego"
Dzięki Janusz za odpowiedź, pytam bo już sobie dobrałem właśnie BC547 "B" gdzie maja betę po 355 i dlatego się zapytałem, dobrałem też BC557 w granicach 350, chociaż wcześniej Zdzisław SP4HKQ pisał, że to nie jest już tak ważne, jeszcze raz dziękuje za odpowiedź.

Darek
(Ten post był ostatnio modyfikowany: 22-09-2012 17:08 przez SQ5KHA.)
22-09-2012 17:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4HKQ Offline
Zdzisław SK!
****

Liczba postów: 490
Dołączył: 19-08-2009
Post: #120
RE: HUSAREK - nowa homodyna dla "każdego"

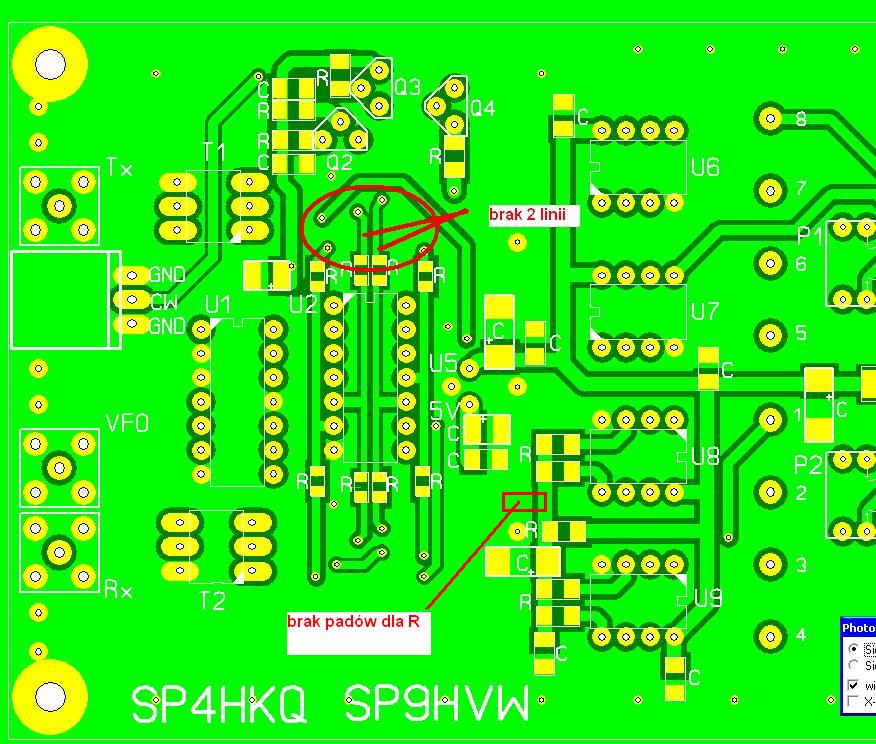

UWAGA:
Na płytce homodyny od HUSARKA jest poważny błąd. Dwie linie sygnałowe z VHC164 idące przez oporniki do FST Tx nie mają ścieżek, tz. brak połączenia opornik-scalak na warstwie górnej PCB. Pady dwóch oporników i dwie przejściówki są na masie. Naprawić ten błąd można przez nacięcie 3 rowków rozdzielających masę od oporników do punktów przejściowych.
Błąd wypatrzył Jerzy SP4OLL który montuje homodynę.
Drugim błędem jest brak rezystora do masy w dzielniku napięcia. Naprawić to można przez przylutowanie opornika do odmaskowanych pół zgodnie z rysunkiem, bądź położenie rezystora na kondensator.
Brak opornika wypatrzył Darek SQ5KHA.


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 22-09-2012 20:12 przez SP4HKQ.)
22-09-2012 19:45
