Skrzynka antenowa domowej roboty
QRP73 Offline
Marek
**

Liczba postów: 90
Dołączył: 19-06-2009
Post: #51
RE: Skrzynka antenowa domowej roboty
Oprócz wyświetlacza LCD nie widzę innych istotnych zalet skrzynki UR5WHK a minusów jest kilka. Brak dobrego opisu, brak pliku z projektem druku uniemożliwia wykonanie fabrycznej płytki, nie znalazłem również wsadu dla procka, może źle szukałem. Istotną wadą jest mała popularność tej konstrukcji, co ograniczy możliwość wymiany doświadczeń i wzajemnej pomocy. Reszta wydaje się bardzo podobna.
Mi brak wyświetlacza nie szkodzi bo i tak chcę wstawić skrzynkę w obudowę radia a na płycie czołowej nie ma miejsca na dwa LCD.
Wydaje mi się, że w naszych warunkach konstrukcja DL5MGD jest łatwiejsza do wykonania.
11-09-2009 8:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3Z6AEF Offline
Waldek
***

Liczba postów: 237
Dołączył: 27-06-2009
Post: #52
RE: Skrzynka antenowa domowej roboty
No, moja skrzynka też "ruszyła do przodu" !

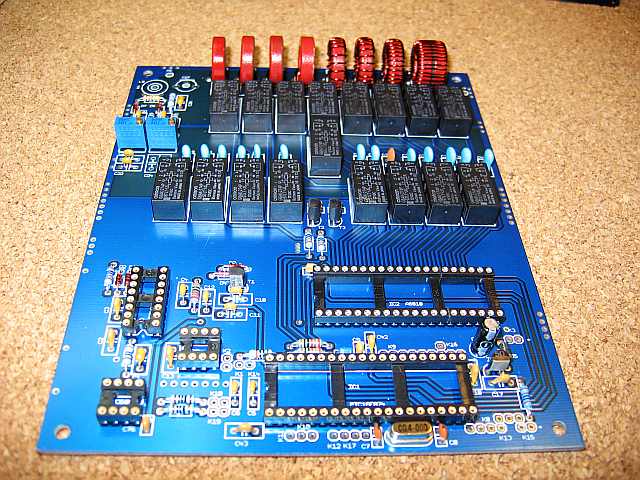

Dzisiaj po południu odebrałem przesyłkę z PCB,
efekt 2 godzin pracy na foto Smile

Do kompletu elementów brakuje mi tylko A6818 - reszta jest
"w szufladzie" Wink (mam nawet T37-77, których kiedyś kupiłem
kilka sztuk do... przetwornicy zasilacza N2PK!).

22-09-2009 22:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GVM Offline
Krzysiek
*

Liczba postów: 40
Dołączył: 26-06-2009
Post: #53
RE: Skrzynka antenowa domowej roboty
Na CQ HAM RU są ciekawe rozwiązania skrzynek.Koszt wykonania jest bardzo niski.Ciekawym rozwiązaniem jest konstrukcja RA3DNQ.Odpowiedniki ich układów poniżej .


Załączone pliki
.pdf  Odpowiedniki.pdf (Rozmiar: 87.83 KB / Pobrań: 1742)
(Ten post był ostatnio modyfikowany: 09-10-2009 20:47 przez SP8GVM.)
08-10-2009 16:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GVM Offline
Krzysiek
*

Liczba postów: 40
Dołączył: 26-06-2009
Post: #54
RE: Skrzynka antenowa domowej roboty
Tanim rozwiązaniem jest też konstrukcja UR4QBP (Atmega8,2szt 4015,2szt ULN2803).Uruchomiłem sterownik i działa.Za parę dni dorobię resztę to podzielę się spostrzeżeniami.
15-10-2009 12:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP7EWL Offline
Nowicjusz
*

Liczba postów: 11
Dołączył: 20-10-2009
Post: #55
RE: Skrzynka antenowa domowej roboty
Gwoli ciekawości zamieszczam opis jeszcze jednej skrzynki antenowej G3XJP
PIC-A-TUNE Strona Glena o tej skrzynce
Swego czasu można było kupić pcb do tego projektu.

Pozdrawiam
Zbyszek


Załączone pliki
.pdf  Pic-A-Tune.pdf (Rozmiar: 1.27 MB / Pobrań: 17726)
13-11-2009 13:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5MGA Offline
Początkujący
**

Liczba postów: 52
Dołączył: 29-06-2009
Post: #56
RE: Skrzynka antenowa domowej roboty
Witam,
Jak tam testy Waszych skrzynek?
Ja swoją(wg. DL5MGD) ostatnio testowałem razem z FT450 i GP.
Zauważyłem, że skrzynka najlepiej działa na niskich czestotliwościach (3,6; 7MHZ).

Pozdrawiam
SQ5MGA
12-12-2009 21:12
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ1GC Offline
Robert
*

Liczba postów: 47
Dołączył: 09-01-2010
Post: #57
RE: Skrzynka antenowa domowej roboty
Witam

Czy może mi ktoś powiedzieć, gdzie można dostać taką ładną, niebieską PCB do tej skrzynki DL5MGD Smile no i przede wszystkim za ile? Jakie rdzenie siedzą w tej wersji na 100W i czy oprucz zmiany kondensatorów na wyższe napięcia coś jeszcze jest zmienione w stosunku do oryginału ??
13-01-2010 2:08
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5MGA Offline
Początkujący
**

Liczba postów: 52
Dołączył: 29-06-2009
Post: #58
RE: Skrzynka antenowa domowej roboty
Praktycznie wystarczy zmienic kondensatory na wyzsze napiecie ale ja byłbym i tak ostrożny co do pracy przy wiekszej mocy niż 20W, a to głownie z tego powodu, ze latwo uszkodzić przetworniki a/d przez podanie zbyt wysokiego napiecia na ich wejscie.Należy stroić antene przy małej mocy a po zestrojrniu na tej F mozna podwyzszyć moc. Wystarczy , że po przestrojeniu f zapomnisz wykonac strojenia anteny na małej mocy i masz duże prawdopodobienstwo uszkodzenia przetwornika a/d.

Pozdrawiam
13-01-2010 9:25
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3Z6AEF Offline
Waldek
***

Liczba postów: 237
Dołączył: 27-06-2009
Post: #59
RE: Skrzynka antenowa domowej roboty
(13-01-2010 9:25)SQ5MGA napisał(a):  [...] ale ja byłbym i tak ostrożny co do pracy przy wiekszej mocy niż 20W, a to głownie z tego powodu, ze latwo uszkodzić przetworniki a/d przez podanie zbyt wysokiego napiecia na ich wejscie.[...]

Co prawda przetworniki są separowane przez LM358, a wejścia PIC mają wewnętrzne diody zabezpieczające (do masy i zasilania), ale szeregowy opornik z wyjścia op-ampa do wejścia pomiarowego PIC-a to tylko 100 omów - tak więc Wojtek masz absolutną rację: trzeba uważać...

Jest jeszcze jedna rzecz: w tej skrzynce są zastosowane rdzenie proszkowe w wymiarze T68 (przynajmniej takie ja mam). Materiał proszkowy (ferrytowy zresztą też) ma określone dopuszczalne wartości strumienia magnetycznego - ten zaś zależy od napięcia na cewce. Przy strojeniu i niedopasowaniu albo przy większej mocy, tzn. wtedy, gdy występują większe napięcia, może sie okazać, że ten parametr zostanie przekroczony.

Natomiast wymiar rdzenia - a ściślej jego objętość - determinuje (dla danej cewki, częstotliwości pracy i napięcia) dopuszczalny przyrost temperatury.

Polecam - dla zabawy Wink - skorzystanie ze znanego wszystkim programu "mini Ring Core Calculator" - ale w tej części Application na ekranie, gdzie zazwyczaj wszyscy obliczają tylko ilość zwojów i długość potrzebnego drutu Smile
Wstawiając (dla obliczonej cewki) różne wartości napięć przy danej częstotliwości program pokazuje osiągane wartości strumienia i przyrosty temperatur - jak są przekroczenia, to na czerwono Tongue

Natomiast do większych mocy stosuje się trochę większe toroidy - takie jak np. Ed W3NQN w jego znakomitych filtrach (zobaczcie świetne wykonanie Boba 5B4AGN )
(Ten post był ostatnio modyfikowany: 13-01-2010 13:25 przez 3Z6AEF.)
13-01-2010 13:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
ldawid Offline


Liczba postów: 4
Dołączył: 12-02-2010
Post: #60
RE: Skrzynka antenowa domowej roboty
Witam wszystkich.
Niezmiernie zaciekawił mnie powyższy temat i jeśli można, dołączę do grupy.
Niedawno nabyłem zza zachodniej granicy TS-ka 140S, oddałem go od razu do gruntownego przeglądu do Mitcoma w Żukowie no i teraz wypadałoby coś mu dobudować. Padło na ATU jak w temacie gdyż jak widzę paru kolegów już toto
zfinalizowało albo jest w trakcie nadto, dzielenie się doświadczeniem z budowy tegoż
jest dobrą praktyką, co tu jest widoczne.
Tyle zagajenia a wracając do sedna:
czy któryś z kolegów przez przypadek posiada może aby PCB oraz A6818 DIP-40 a na dodatek mógłby się tego pozbyć za stosowną gratyfikację?.
Wiem że idę teraz na łatwiznę, no ale dlaczegóż by nie ułatwić sobie życia?
Pozdrawiam Leszek SP2WGC.

Oooo widzę, że temat troszkę jakby przysiadł-swoje zapytanie podtrzymuję.
Nadmieniam także, iż od dzisiaj jestem w posiadaniu ŚR 6,7/2009 z artykułamiw PL, dotyczącymi tytułowego ATU.
Potrzebującym służę i pozdrawiam
73.
(Ten post był ostatnio modyfikowany: 04-05-2010 20:54 przez ldawid.)
27-04-2010 11:25
