UV-3R Baofeng - poprawka toru wcz
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #1
UV-3R Baofeng - poprawka toru wcz

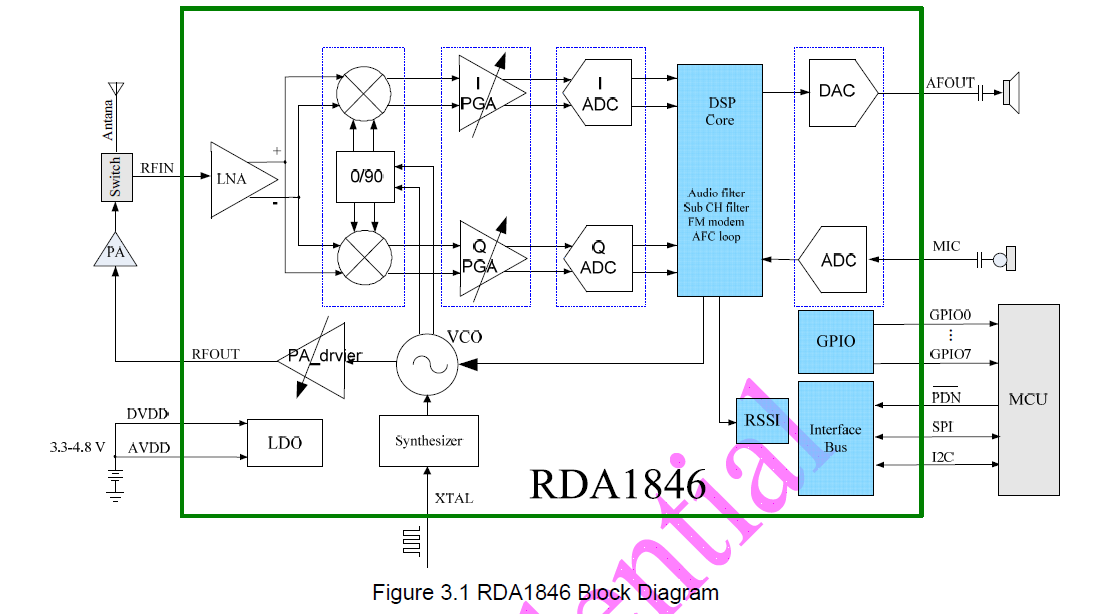

Jest to bardzo sprytne radyjko na sprzętowym SDR-DSP.


Problemem radyjka (jak znalazłem w necie nie tylko mojego egzemplarza) jest zbyt mała moc i duże zniekształcenia w trybie LOW power VHF.

na HI POWER druga to -29dB a trzecia -44dB
na LOW POWER druga to -10dB a trzecia - 40dB

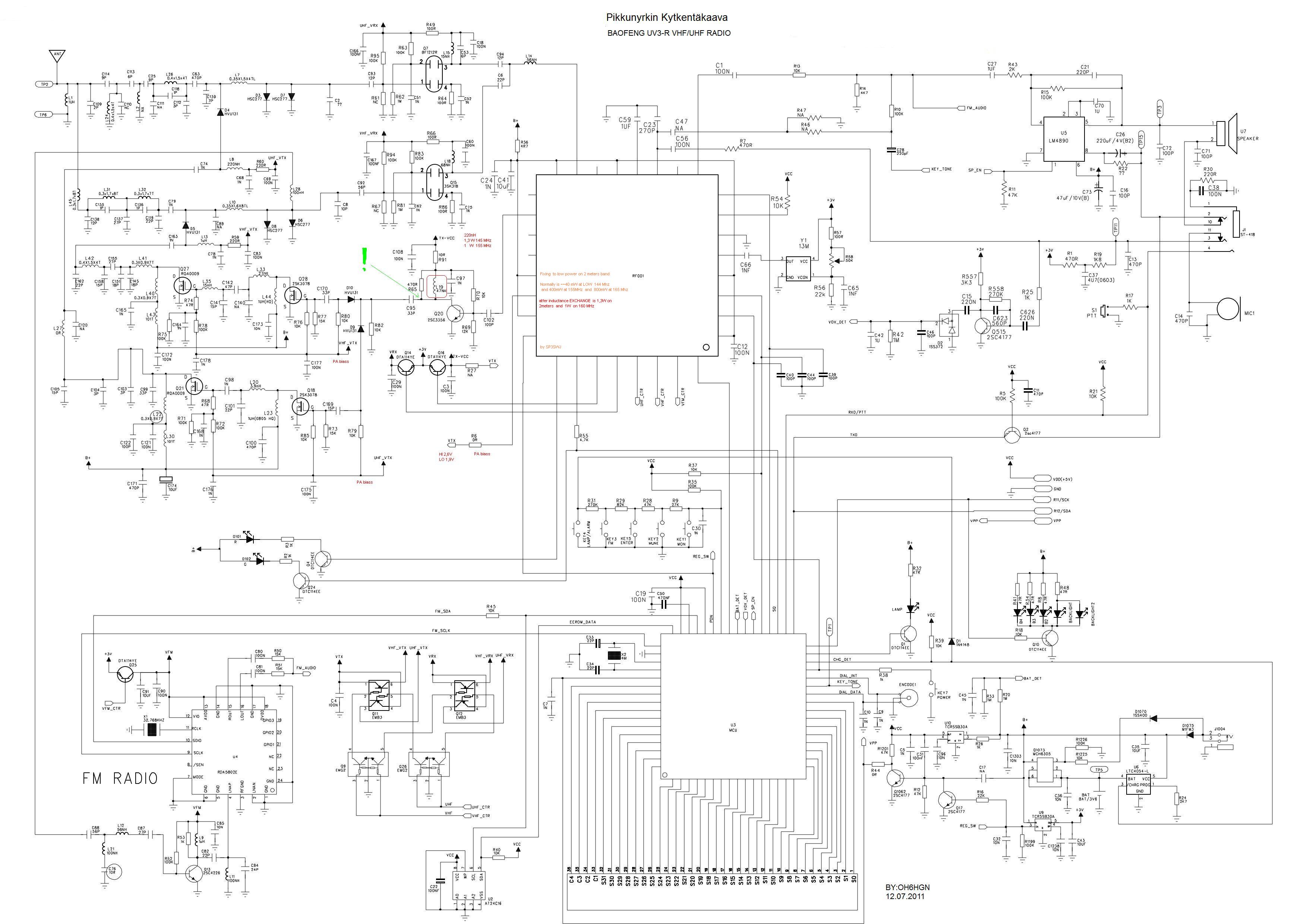

Na oscyloskopie sygnał 145MHz na wyjściu antenowym też wyglądał nieciekawie.... Po pewnych dyskusjach na SP7PKI zostałem naprowadzony że w trybie LOW POWER na 160 MHz jest OK ... na na HAM band kicha.... Po przeprowadzeniu "śledztwa technicznego" z udziałem zaawansowanego sprzętu pomiarowego wymieniłem jeden dławik.


a efekty zmiany można obejrzeć na Youtube





efekt pomiarów po zmianach

HI +33.0 dBm -27dB -41dB
LO +31.4 dBm -27dB -47dB

... i na tyle wystarczy mi grzebania z tymi wielkimi elementami....
=================================================

W sieci są jeszcze MODy na poprawienie audio i korektę filtra VHF LPF


Z drobnych przeróbek polecam dolutować z zestawie mikrofonowym 100nF do mikroswicha. - rozwiązuj problem "zacinanai się PTT" linia PTT nie ma żadnego odsprzęgnięcia do masy C w radyjku - ponieraż to jest też RS232 do komunikacji - dlatego trzeba dać C w zestawie.


Naprawdę polecam tego mikrusika... :-)

czułośc na 145,500 to 0,16uV -122,7 dBm dla SINAD 12dB
czułość na 439,025 to 0,14uV -123,5 dBm dla SINAD 12dB


.... a niebawem pewnie podobne CHIPY SDR-DSP pokażą się dla radyjek SSB...
...............Cool
(Ten post był ostatnio modyfikowany: 20-09-2011 23:37 przez SP3SWJ.)
20-09-2011 23:33
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 539
Dołączył: 05-04-2010
Post: #2
RE: UV-3R Baofeng - poprawka toru wcz
(20-09-2011 23:33)SP3SWJ napisał(a):  .. a :)niebawem pewnie podobne CHIPY SDR-DSP pokażą się dla radyjek SSB...


No to jest wątpliwe. Ciecie na posterunku nie używają czegoś takiego.
No ale daj Panie Boże takie coś na wszystkie emisje Smile
Od przybytku nic nie boli.

tylko na FM UKF -> Just True Sound Hi-Fi Smile
21-09-2011 0:03
