Moja antena
SP9IVE Offline
taki sobie chłop
*

Liczba postów: 36
Dołączył: 25-04-2011
Post: #1
Moja antena
Zgodnie z opisem w dziale kuźnia pomysłów wykonałem antenę klatka Nadenenki jako pętla na 160m . Pierwsze testy pokazały że mi się nawet udało osiągnąć zamierzony cel tak w 95% .Antena stroi się bardzo ładnie w 3 pasmach tj.1,8 3,5 i 7 MHz .Muszę ją tylko troszkę przykrócić bo ciut mi za nisko siedzi .Pasmo przenoszenia przy średnicy 5 cm to około 450 kHz , czyli tyle co planowałem .Taka rada jakby ktoś chciał takową antenę zrobić ; po pierwsze dużo miejsca , po drugie duuuuuużo cierpliwości ja swoją montowałem popołudniami przez 3 miesiące .
Rafał SQ9IVE


Załączone pliki Miniatury
İmage İmage İmage

Z wiekiem spada zapotrzebowanie na zysk , a rośnie popyt na święty spokój .Szanuj szefa swego - możesz mieć gorszego... Zmieniłem i teraz muszę dopiero o robotę dbać żeby nie trafić gorzej . Jak się nie ma co się lubi to się z........a żeby to mieć !!!!
(Ten post był ostatnio modyfikowany: 17-09-2011 20:56 przez SP9IVE.)
17-09-2011 20:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3FAZY Offline
SP9QQ
*

Liczba postów: 32
Dołączył: 23-06-2011
Post: #2
RE: Moja antena
GRATULUJE !
Przełmałeś stereotyp . WIELKI SZACUNEK.Shy


SP9QZW 73!
17-09-2011 21:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9IVE Offline
taki sobie chłop
*

Liczba postów: 36
Dołączył: 25-04-2011
Post: #3
RE: Moja antena
Jeszcze tą poprawię a wewnątrz będzie taka sama ale na 60m (żeby jak nam 5MHz dadzą 2 razy nie robić ) a teraz obsłuży 30m oczywiście przełączana przełącznikiem własnej roboty(sterownik już zrobiony od podstaw łącznie z obudową)

Z wiekiem spada zapotrzebowanie na zysk , a rośnie popyt na święty spokój .Szanuj szefa swego - możesz mieć gorszego... Zmieniłem i teraz muszę dopiero o robotę dbać żeby nie trafić gorzej . Jak się nie ma co się lubi to się z........a żeby to mieć !!!!
(Ten post był ostatnio modyfikowany: 17-09-2011 21:42 przez SP9IVE.)
17-09-2011 21:40
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4RNF Offline
Łukasz
***

Liczba postów: 213
Dołączył: 19-04-2010
Post: #4
RE: Moja antena
Wreszcie ktoś wykonał tą antenę Big Grin Gratulacje!

Czy mógłbyś napisać z jakich materiałów korzystałeś?

Z pozdrowieniami,
Łukasz SQ4RNF
18-09-2011 8:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9AKI Offline
Jacek
*

Liczba postów: 24
Dołączył: 24-06-2009
Post: #5
RE: Moja antena
W czasach mojej młodości tą antenę wykonywano o znacznie większej "średnicy" ramion,
ponieważ jako rozpórki służyły obręcze kół rowerowych.
Skutkowało to powiększeniem pasma roboczego w związku ze zmniejszoną smukłością dipola.
Oczywiście trzeba było użyć odpowiednio wytrzymałych materiałów aby zrekompensować większą wagę.
18-09-2011 9:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9IVE Offline
taki sobie chłop
*

Liczba postów: 36
Dołączył: 25-04-2011
Post: #6
RE: Moja antena
Tylko koledzy proszę się ze mnie nie śmiać bo antena jest zrobiona z tego co było pod ręką .Główny materiał to kabel pkl rozdzielony .Karkasy widoczne kółka na zdjęciach to pocięte tuby z silikonu tu akurat po masie przeciwpożarowej . Rury które robią za słupy pochodzą po części ze strychu z domu a po części ze złomu oczywiście odpowiednio zakonserwowane.Rury są dawane teleskopowo poczynając od ok.6cm średnicy oczywiście podstawy trzeba podlać betonem i dać odciągi .Wytrzymałość musi być jak słusznie kolega sp6aki zauważył .Jednego zjawiska się tylko boję to jest szadzi bo ona z pojedynczego przewodu pkl potrafi zrobić 1cm średnicy .A przy klatce mogą być z tym "pańskie jaja" . Żona i brat wiedzą i obiecali pomoc pod moją nieobecność żeby to obtłuc w razie potrzeby...Co do wykonania dodam że 6 przewodów jest wewnątrz karkasów a 6 na zewnątrz , wynika to z łatwiejszego wiązania całości .Oryginalnie antena Nadenenki to dipol o fi 1m ale ja nie chciałem dipola tylko pętlę bo mam na nią miejsce około 20 arów
jeszcze parę fotek İmage İmage İmage İmage İmage İmage

Z wiekiem spada zapotrzebowanie na zysk , a rośnie popyt na święty spokój .Szanuj szefa swego - możesz mieć gorszego... Zmieniłem i teraz muszę dopiero o robotę dbać żeby nie trafić gorzej . Jak się nie ma co się lubi to się z........a żeby to mieć !!!!
(Ten post był ostatnio modyfikowany: 18-09-2011 13:48 przez SP9IVE.)
18-09-2011 10:33
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3FAZY Offline
SP9QQ
*

Liczba postów: 32
Dołączył: 23-06-2011
Post: #7
RE: Moja antena

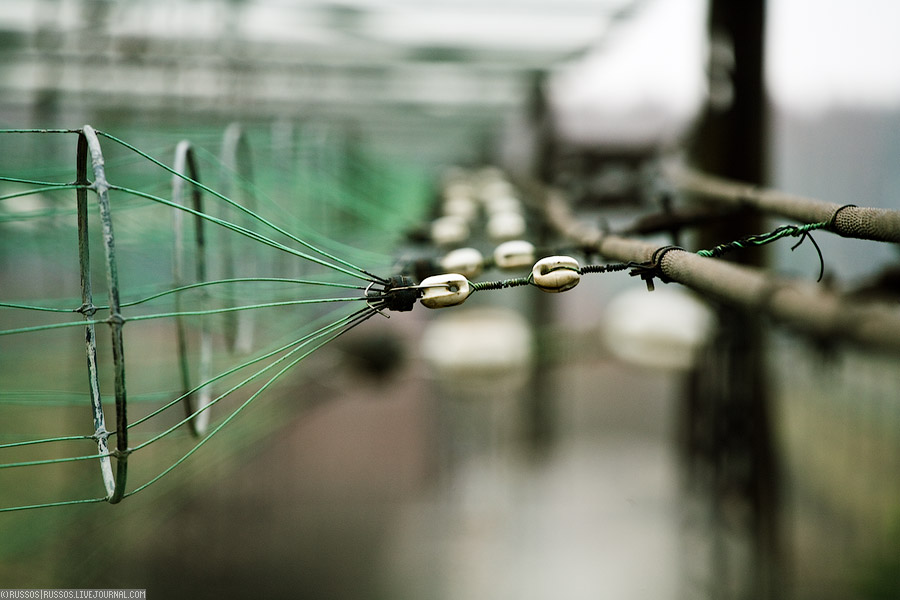

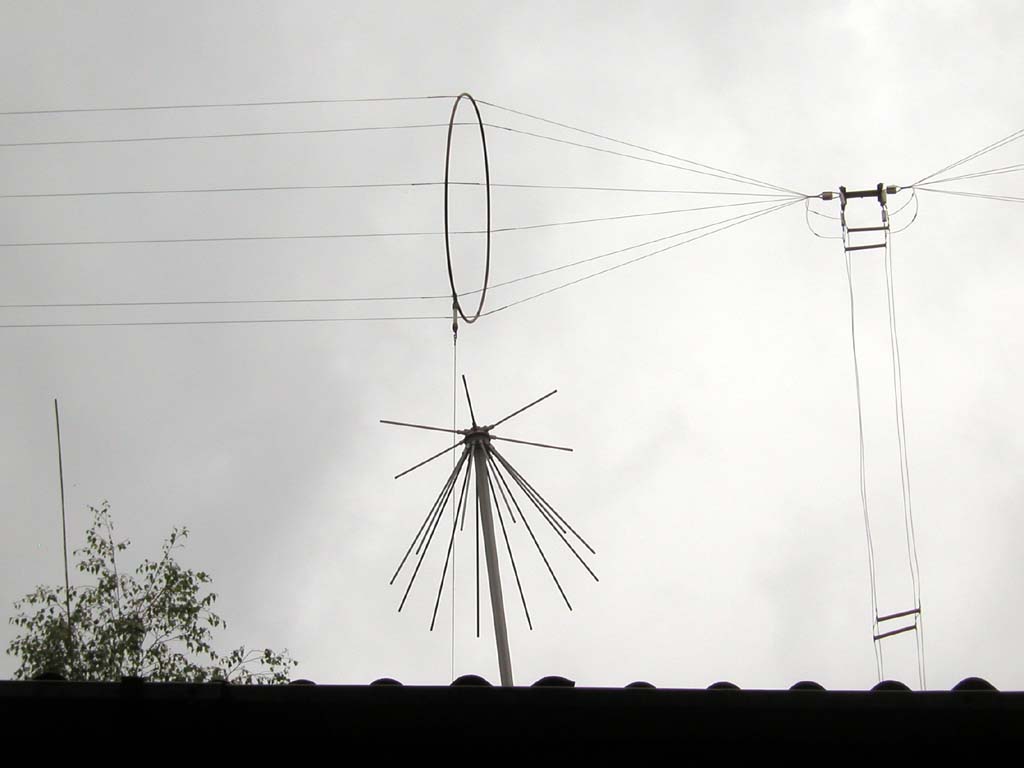

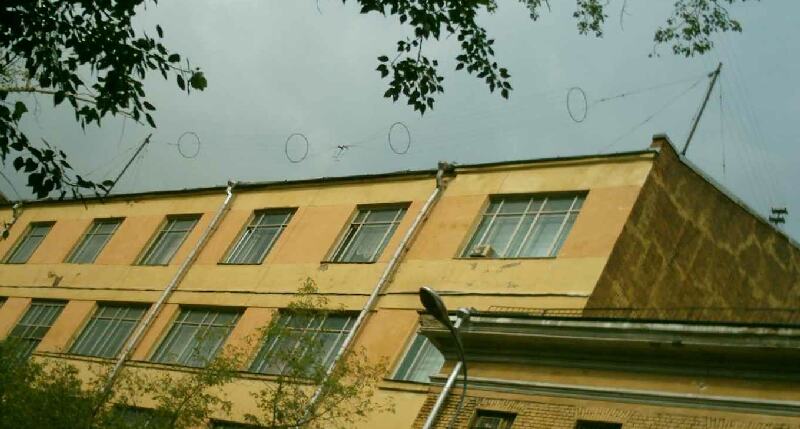

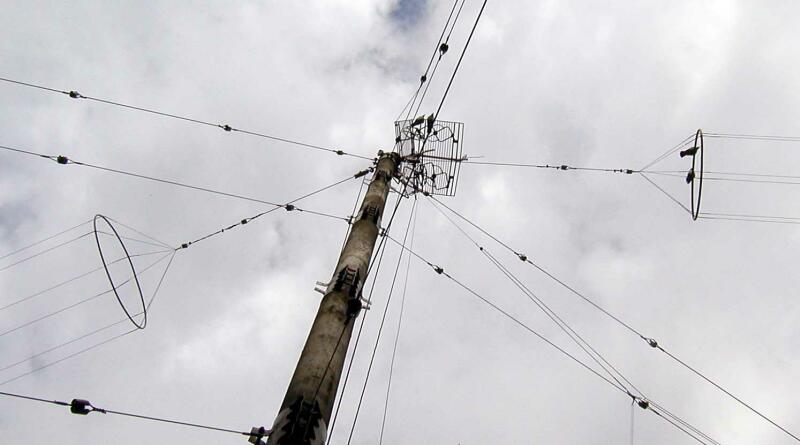

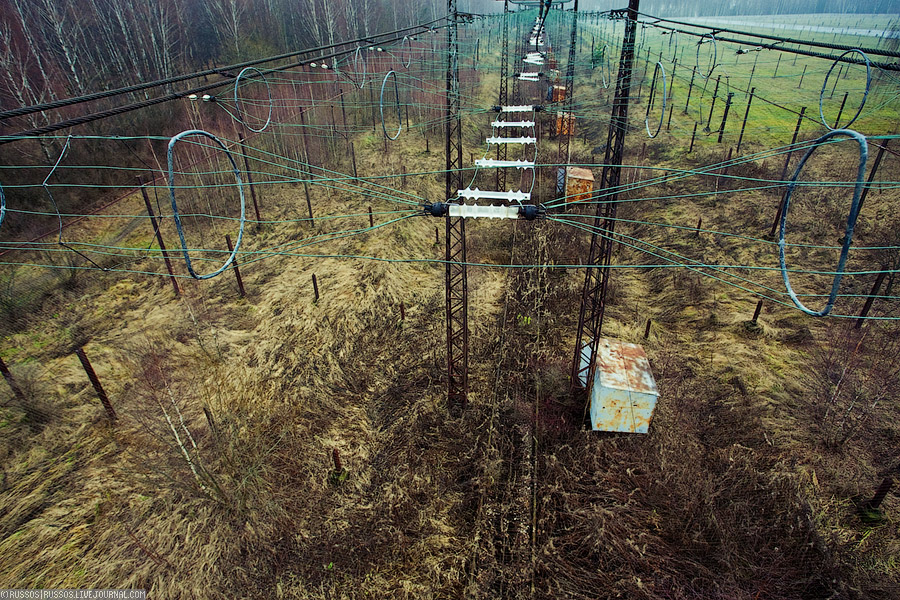

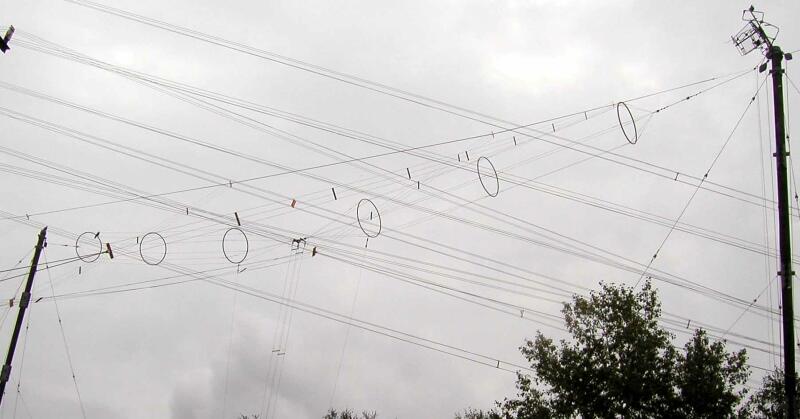

Przykładowe wykonanie ze wschodu.
İmage İmage İmage İmage İmage İmage İmage İmage
18-09-2011 20:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #8
RE: Moja antena
Ja mam zamiar na testy wykonać dipol z ( lub jakiś LOOP ) z rurki PEX - nie będzie to takie duże Fi jak twoje - ale zawsze 16 mm średnicy rurki ALU :-) jaki kiedyś realizacja się uda - zapewne zamieszczę jakieś fotki i pomiary... No teraz jak sąsiedzi popatrzą to będzie respekt... hihi.

To kiedy robisz większa średnice ???.
19-09-2011 10:06
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9IVE Offline
taki sobie chłop
*

Liczba postów: 36
Dołączył: 25-04-2011
Post: #9
RE: Moja antena
W zasadzie taka średnica mi wystarczy gdyż pokrywa mi i tak pasma w taki sposób jaki zaplanowałem .Na pasma 14-28 na wiosnę postawię 5 pasmowego cubical quada (chyba dobrze napisałem) .Kolegę 3 fazy prosiłbym o adresy stron z których pochodzą zamieszczone fotki , ja szukałem ale jakoś nie znalazłem.

Z wiekiem spada zapotrzebowanie na zysk , a rośnie popyt na święty spokój .Szanuj szefa swego - możesz mieć gorszego... Zmieniłem i teraz muszę dopiero o robotę dbać żeby nie trafić gorzej . Jak się nie ma co się lubi to się z........a żeby to mieć !!!!
(Ten post był ostatnio modyfikowany: 19-09-2011 16:04 przez SP9IVE.)
19-09-2011 16:03
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
3FAZY Offline
SP9QQ
*

Liczba postów: 32
Dołączył: 23-06-2011
Post: #10
RE: Moja antena
(19-09-2011 16:03)SQ9IVE napisał(a):  W zasadzie taka średnica mi wystarczy gdyż pokrywa mi i tak pasma w taki sposób jaki zaplanowałem .Na pasma 14-28 na wiosnę postawię 5 pasmowego cubical quada (chyba dobrze napisałem) .Kolegę 3 fazy prosiłbym o adresy stron z których pochodzą zamieszczone fotki , ja szukałem ale jakoś nie znalazłem.

OK.
http://www.radioscanner.ru/photo/galleries.php
http://www.navy-radio.com/manuals.htm
http://www.lplaces.com/en/reports/103-chornobyl-2

Jako bonus Smile
http://www.i1wqrlinkradio.com/antype/ch89/chiave14.htm
http://www.antenna.it/military/730-lp-2.htm
http://www.antenna.it/military/d2t-m.htm
(Ten post był ostatnio modyfikowany: 27-09-2011 16:39 przez 3FAZY.)
27-09-2011 16:39
