lekka GP na 14MHz
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #1
lekka GP na 14MHz
http://sites.google.com/site/sp3swj/gp14mhz

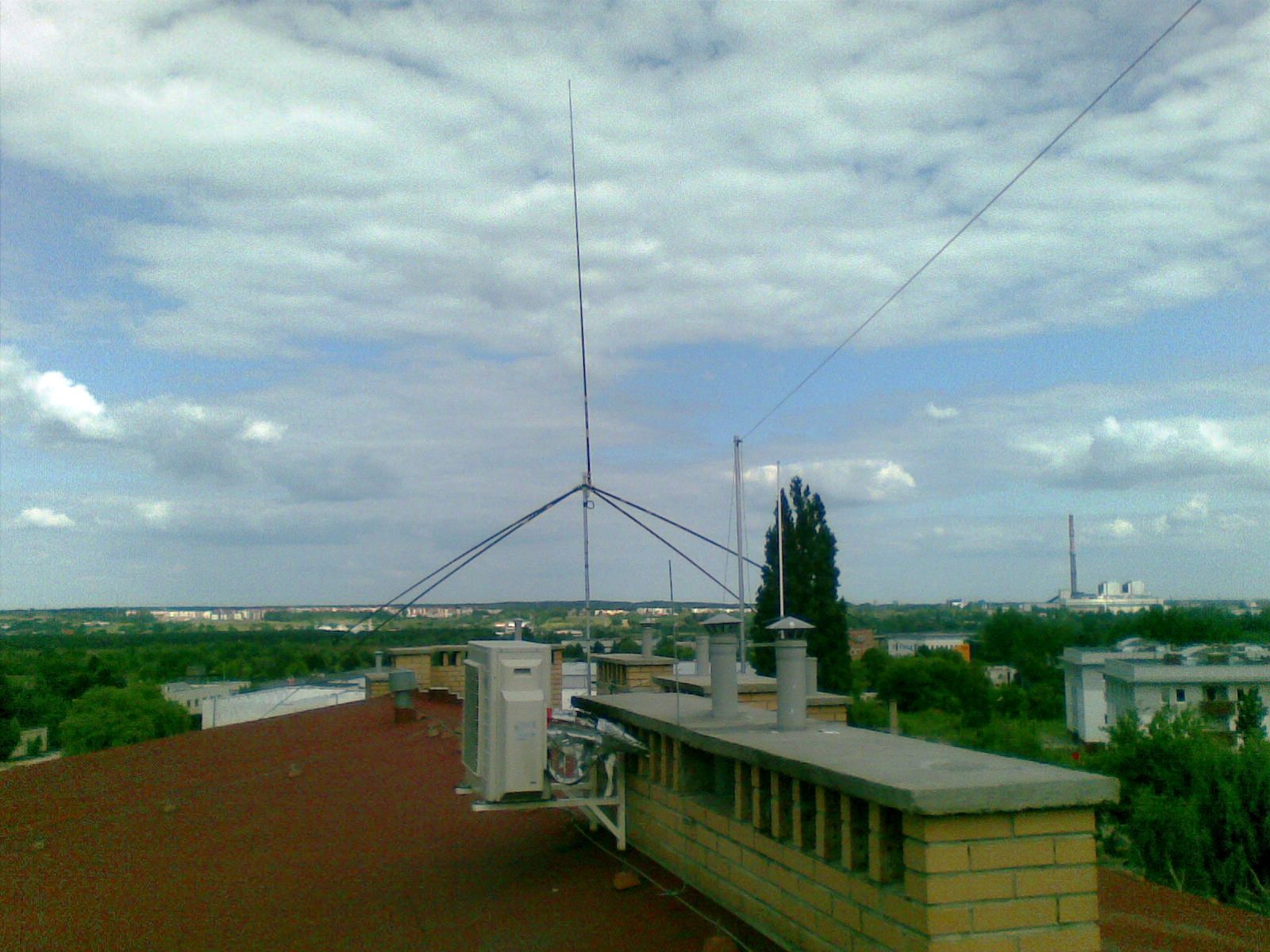

antena wisi już prawie 3 lata i przetrzymała wszelkie wiatry i wichurki

- Posiada konstrukcję "uziemioną" - cewka między gorącym a ekranem.
- Waga anteny jest tak mała że całą konstrukcję podnosi się jedna ręką..
- Wędki są 6 metrowe bez ostatniego segmentu,
- W środku jest sznurek zabezpieczający na wypadek złamania segmentu
- Sznurki stabilizująe na obwodzie zostały dodane po wiatrach bo przeciwwagi zmieniały swoje położenie.


Załączone pliki Miniatury
26-03-2011 20:28
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8RHP Offline
Robert
***

Liczba postów: 189
Dołączył: 18-09-2009
Post: #2
RE: lekka GP na 14MHz
(26-03-2011 20:28)SP3SWJ napisał(a):  - W środku jest sznurek zabezpieczający na wypadek złamania segmentu
- Sznurki stabilizująe na obwodzie zostały dodane po wiatrach bo przeciwwagi zmieniały swoje położenie.

Witam Jarek...
Najlepszy pomysł jaki ostatnio czytałem to ten z tymi sznurkami...szczególnie z tym sznurkiem-zabezpieczeniem
w środku. Gratuluje!!!.

QRV 160m-3cm
KF :HexBeam 40/10m+Monoband Fuchs 78.6m-> 1.8/3.5MHz ,eATU+Delta LA2Y 40m/15m +MiniYes v.UT0IS/SP8RHP, V-Beam 2x190m 80/40m .
UKF: 4x15 el RA3AQ +4x23el RA3AQ+50el RA3AQ + 1.4m/90cm parabola
(Ten post był ostatnio modyfikowany: 26-03-2011 23:24 przez SP8RHP.)
26-03-2011 23:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SWJ Offline
Jarek
****

Liczba postów: 653
Dołączył: 20-03-2010
Post: #3
RE: lekka GP na 14MHz

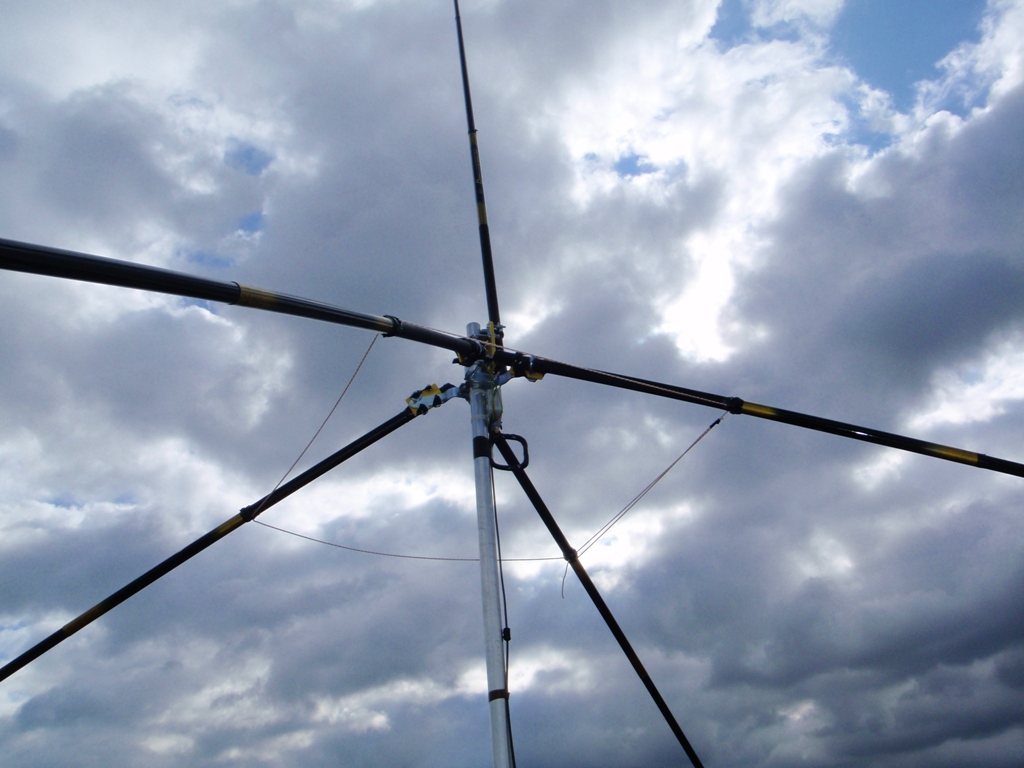

Na poprzedniej fotce nie było widać sznurków wspomagających

Wędka jest leciutka jakieś 500 gram ale spadając tez może zrobić krzywdę

Dlatego uważam że wszelkie werikale powinny w środku posiadać dobra linkę żeglarską jako element bezpieczęństwa..


Załączone pliki Miniatury
26-03-2011 23:45
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8RHP Offline
Robert
***

Liczba postów: 189
Dołączył: 18-09-2009
Post: #4
RE: lekka GP na 14MHz
(26-03-2011 23:45)SP3SWJ napisał(a):  Na poprzedniej fotce nie było widać sznurków wspomagających

Wędka jest leciutka jakieś 500 gram ale spadając tez może zrobić krzywdę

Dlatego uważam że wszelkie werikale powinny w środku posiadać dobra linkę żeglarską jako element bezpieczęństwa..

Jeszcze jednym pozytywem w tym zabezpieczeniu jest dla pracy /p ,/m to że nawet rozkładając antenę (Verticala) nawet w nocy linka w środku " pokazuje"
na jaką długość należy wysuwać segmenty Smile)) i TO też jest godne polecenia..niby nic a każdy kto potrzebował rozłożyć "wędkę" w trudnych warunkach zapewne to doceni..ot.. niby proste rozwiązania, lecz skuteczne.

QRV 160m-3cm
KF :HexBeam 40/10m+Monoband Fuchs 78.6m-> 1.8/3.5MHz ,eATU+Delta LA2Y 40m/15m +MiniYes v.UT0IS/SP8RHP, V-Beam 2x190m 80/40m .
UKF: 4x15 el RA3AQ +4x23el RA3AQ+50el RA3AQ + 1.4m/90cm parabola
27-03-2011 0:15
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 351
Dołączył: 26-01-2013
Post: #5
RE: lekka GP na 14MHz
Witam . Wątek jest stary , ale może ktoś odpowie .
Mam niejasność który element jest usunięty z anteny ? Ten najgrubszy , czy końcówka ?
Drugie pytanie elementy anteny sa nawinięta (jaka długość ?) czy druty włożone w środek ?

Widać wszystko na zdjęciu w załaczonym linku . przepraszam za zamieszanie.
(Ten post był ostatnio modyfikowany: 19-04-2019 10:45 przez SP8GPQ.)
19-04-2019 5:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ILB Offline
Użytkownik
***

Liczba postów: 184
Dołączył: 19-01-2019
Post: #6
RE: lekka GP na 14MHz
Odpowiem tylko na pierwsze pytanie.
Widać przy mocowaniu korek, więc usunięty element to ten najcieńszy, który i tak się z reguły do niczego nie nadaje.
19-04-2019 8:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9KN Offline
Przemek
****

Liczba postów: 305
Dołączył: 18-10-2011
Post: #7
RE: lekka GP na 14MHz
Drugie dno sznurka to tłumienie rezonansu....
19-04-2019 8:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,011
Dołączył: 26-09-2012
Post: #8
RE: lekka GP na 14MHz
Jeśli jednopasmowe to ja polecam zrobienie półfalowej (pionowy -end-fed). Pasmo 20m na 8m wędce bardzo ładnie się nawinie - trzeba 10m drutu i nawijamy. Wadą - trzeba mieć układ dopasowujący - zaleta - tylko jeden patyk w górę i słaba zależność od przeciwwag (choć być powinny to mogą być krótkie lub kilka drutów rzuconych na dach).

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
19-04-2019 13:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
