Transceiver HMG 2010 "HUSAR"
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #221
RE: Transceiver HMG 2010 "HUSAR"

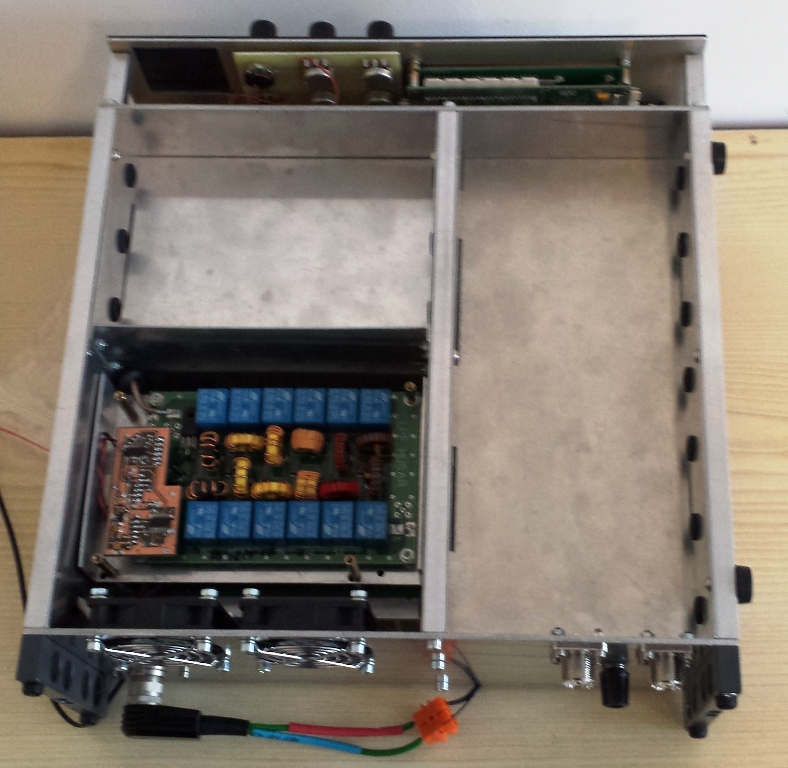

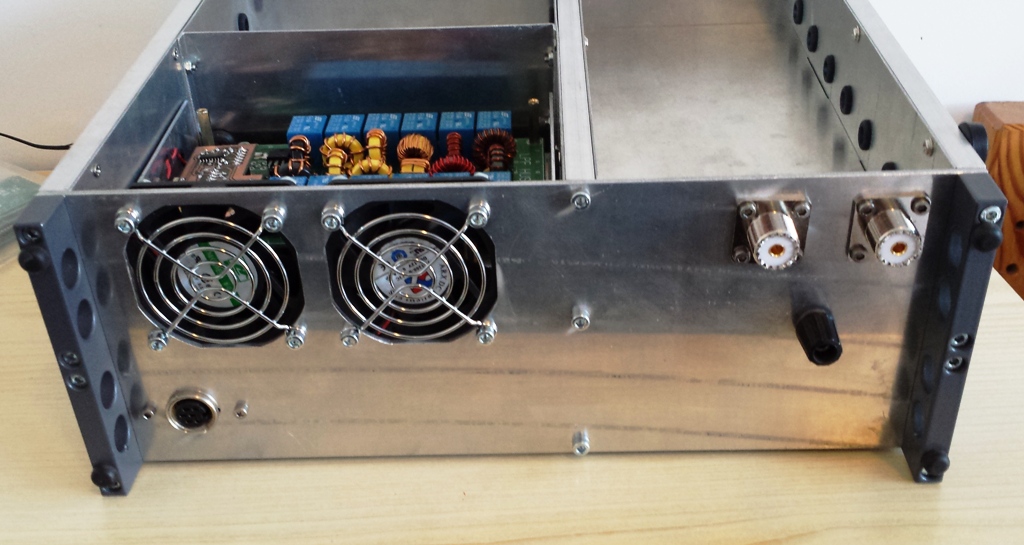

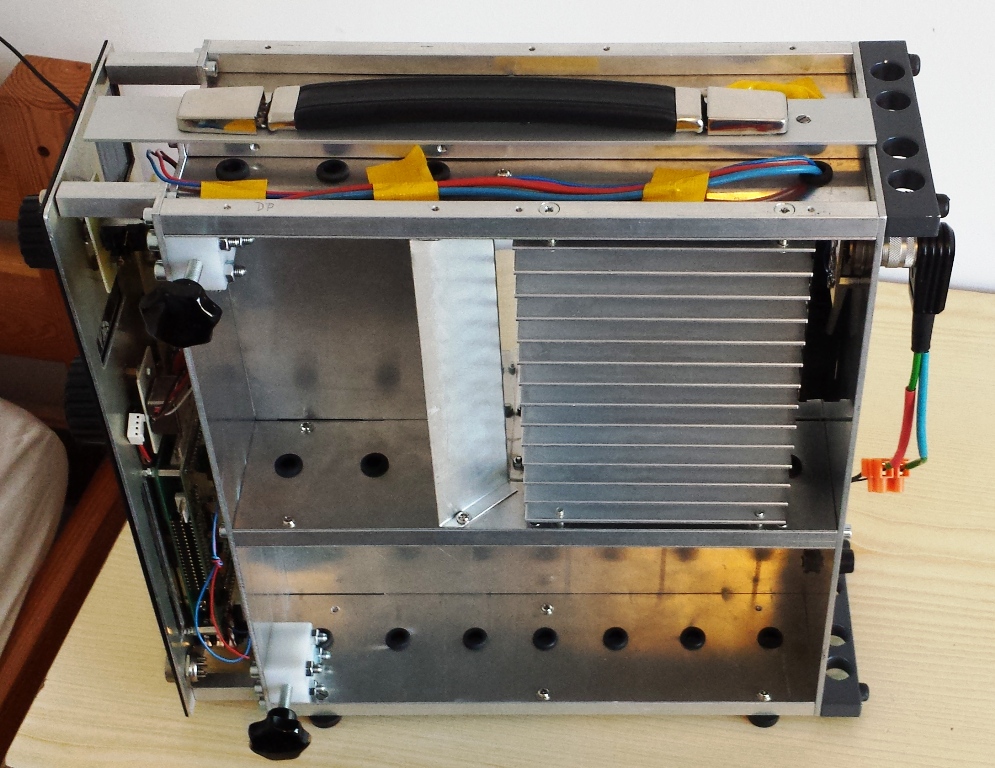

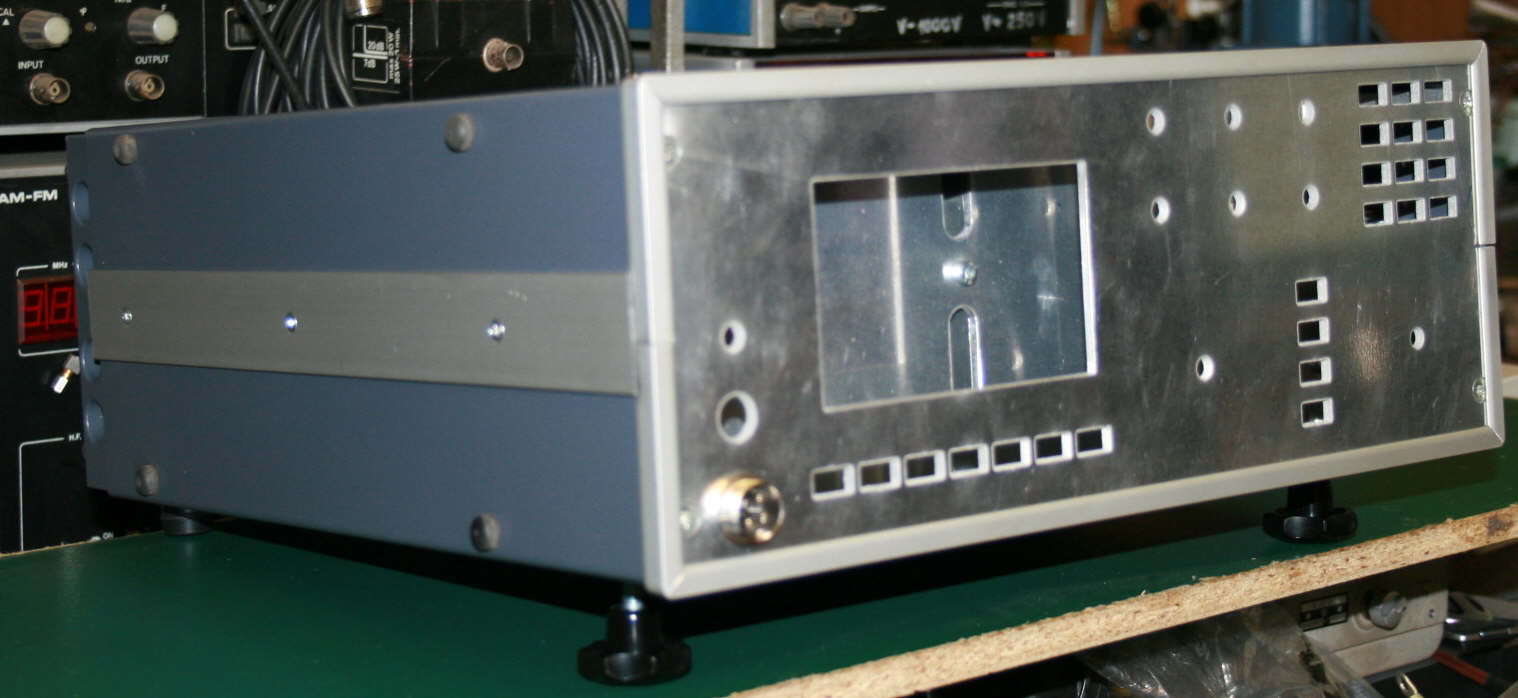

W Burzeninie Krzysztof SQ9KG pokazał projekt uniwersalnej obudowy do radia amatorskiego, która docelowo ma być wykorzystana do HASARA (szczegóły konstrukcji mechanicznej na zdjęciach).


Załączone pliki Miniatury
İmage İmage İmage İmage

73 Adam
13-09-2015 11:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2GNB Offline
Staszek sk
****

Liczba postów: 451
Dołączył: 14-02-2015
Post: #222
RE: Transceiver HMG 2010 "HUSAR"
Przytulił bym taką...Gołą... (bez gałek,klawiszy, wiatraczków...)...

73 Staszek SP2GNB
(Ten post był ostatnio modyfikowany: 13-09-2015 12:42 przez SP2GNB.)
13-09-2015 12:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JQR Offline
Henryk
*****

Liczba postów: 1,504
Dołączył: 23-08-2009
Post: #223
RE: Transceiver HMG 2010 "HUSAR"
W lewym górnym rogu brakuje mi wyłącznika zasilania.
13-09-2015 18:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
K2KP Offline
Arek
***

Liczba postów: 114
Dołączył: 06-07-2009
Post: #224
RE: Transceiver HMG 2010 "HUSAR"
Bardzo ladna obudowa. Ciekawy jestem co " posluzylo " za szkielet ?
14-09-2015 17:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #225
RE: Transceiver HMG 2010 "HUSAR"

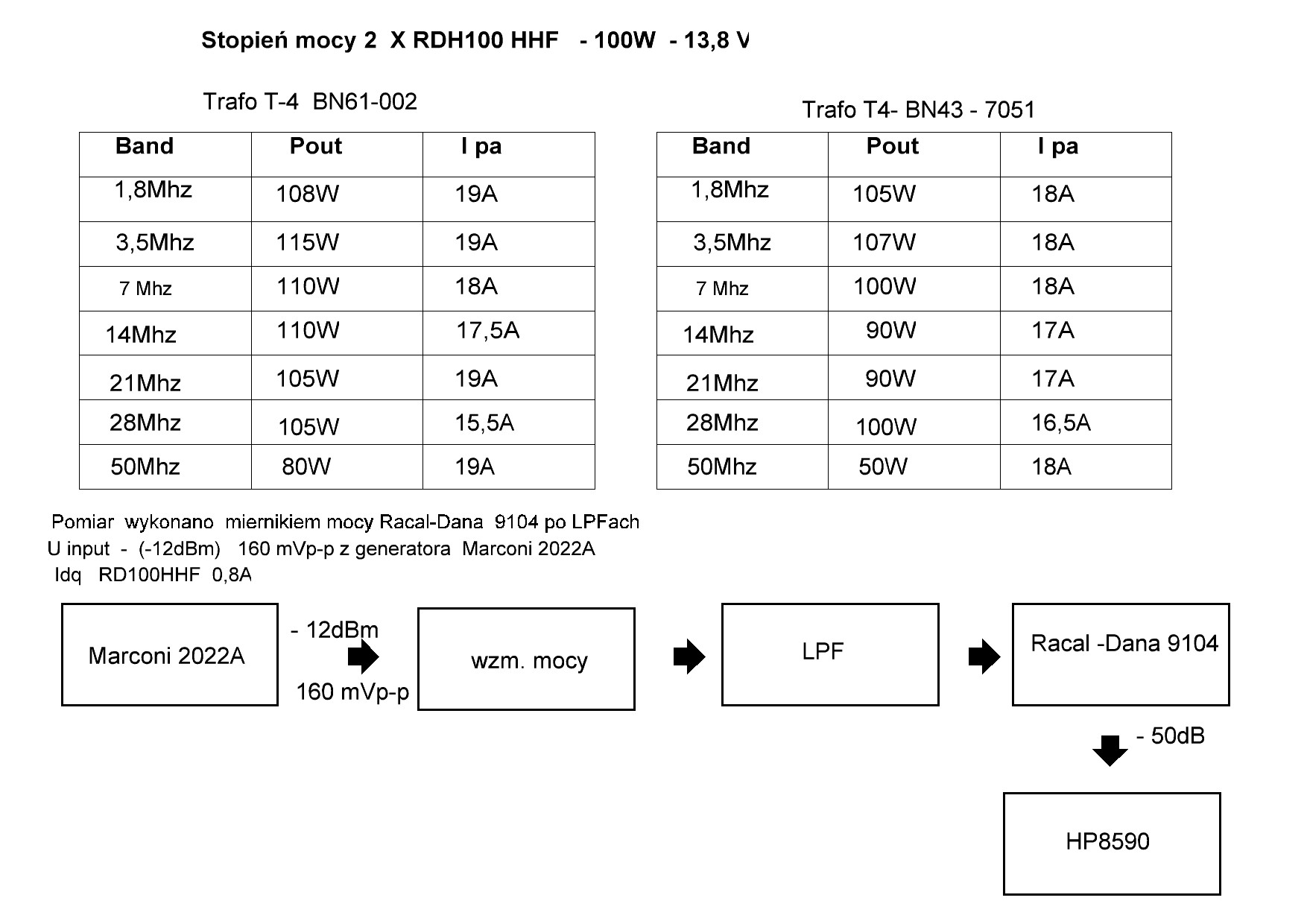

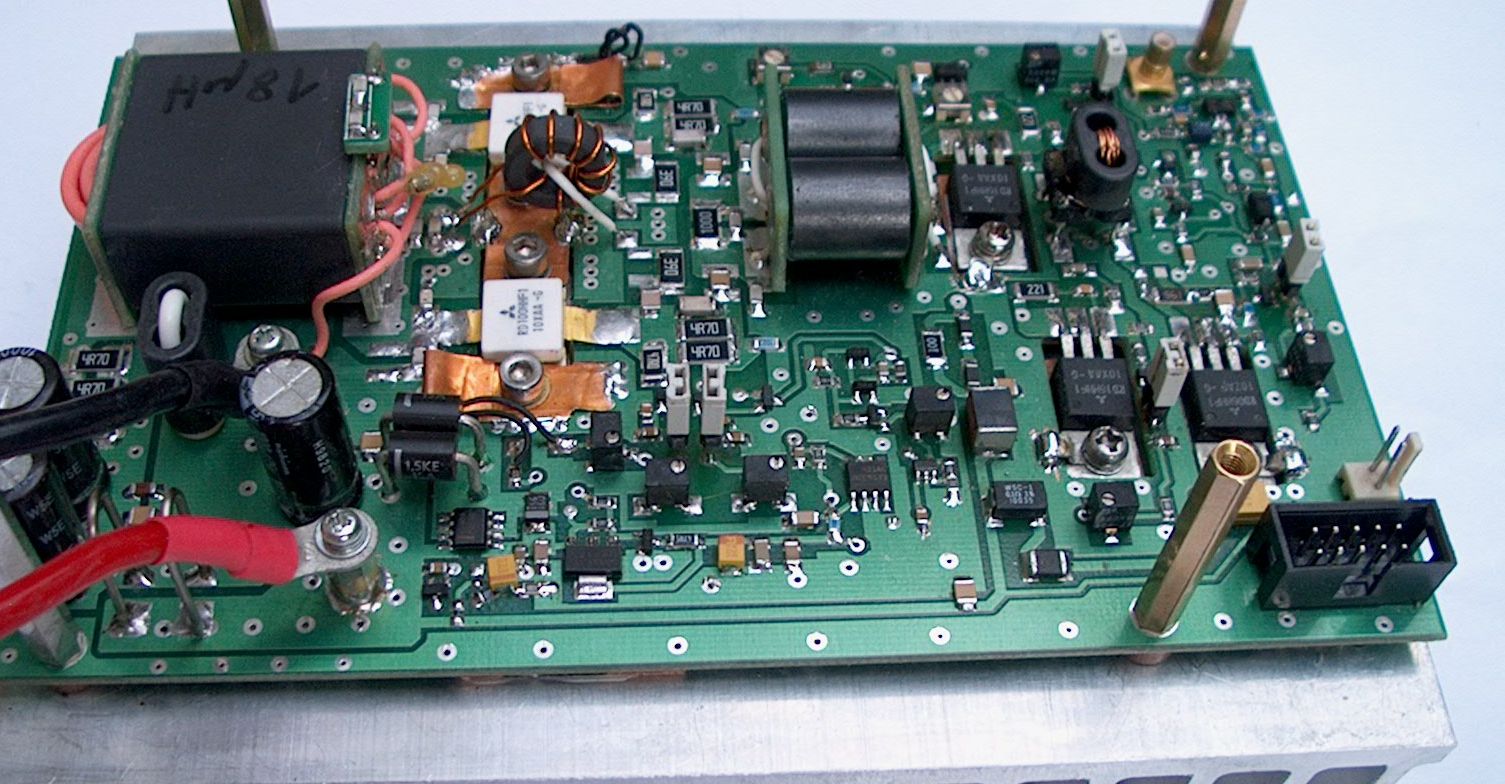

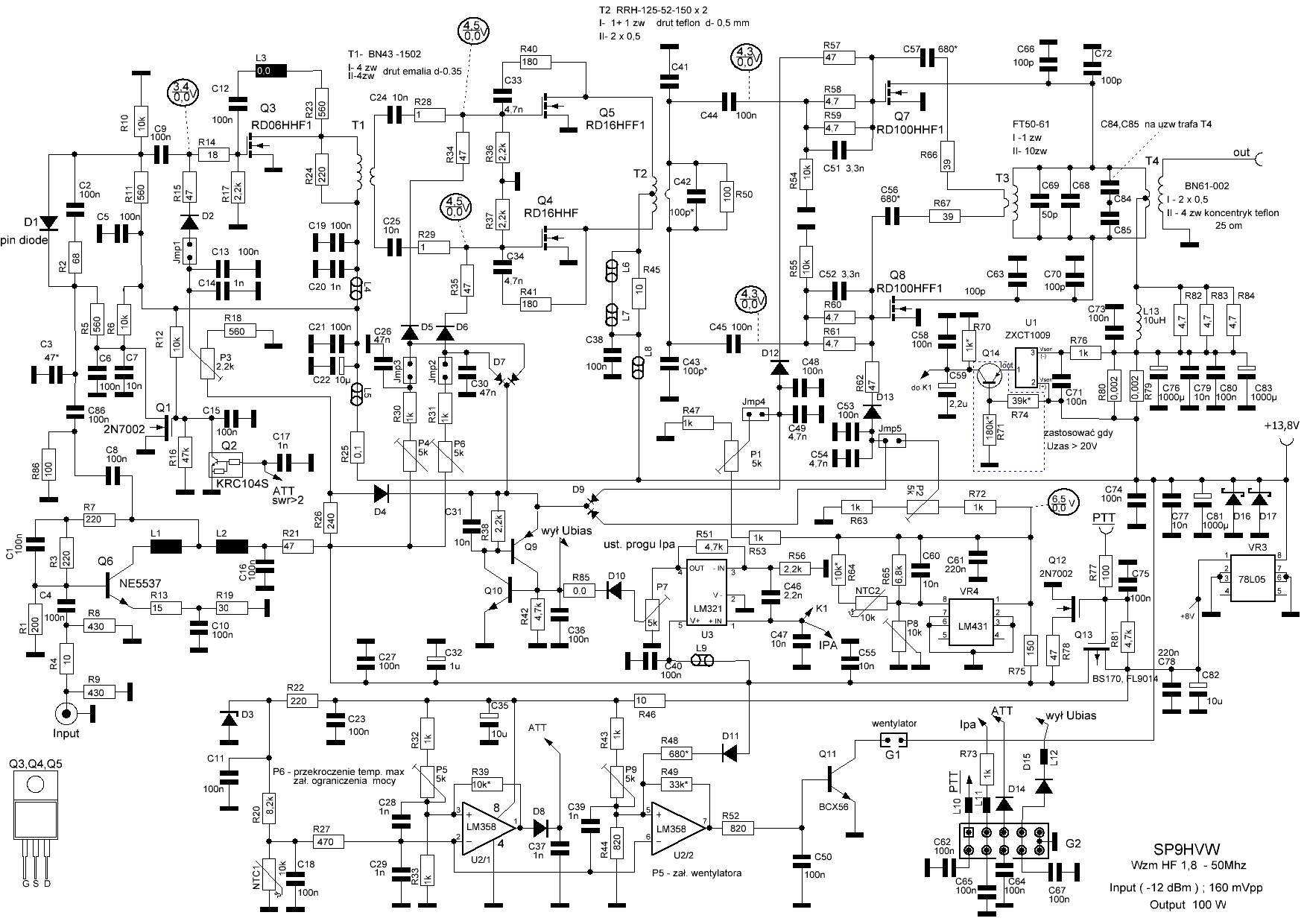

Stopień mocy do Husara 100W - na tranzystorach mosfet RD100HHF1:
- załączanie wentylatora (regulacja ustawienie progu zadziałania)
po przekroczeniu temp dopuszczalnej – włącza się tłumik
- możliwość ograniczenia mocy ( tłumik na diodzie pin )
- monitorowanie prądu PA z możliwością ustawienia progu zadziałania.
Układ działa na zwieranie napięcia biasu do masy ( zatrzask na tranzystorach
pnp - npn) odblokowanie następuje po zwolnieniu PTT.
- stabilizacja temperaturowa napięcia biasu stopnia końcowego,
LM431 + termistor ( możliwość regulacji nachylenia charakterystyki U-biasu)
- zabezpieczenie przez podaniem napięcia o odwrotnej polaryzacji i przed
przekroczeniem napięcia dopuszczalnego na transilach
- możliwość podania napięcia > 0,7V - np. od zbyt dużego SWR – ograniczenie
mocy lub zadziałanie zatrzasku zwierania napięcia biasu

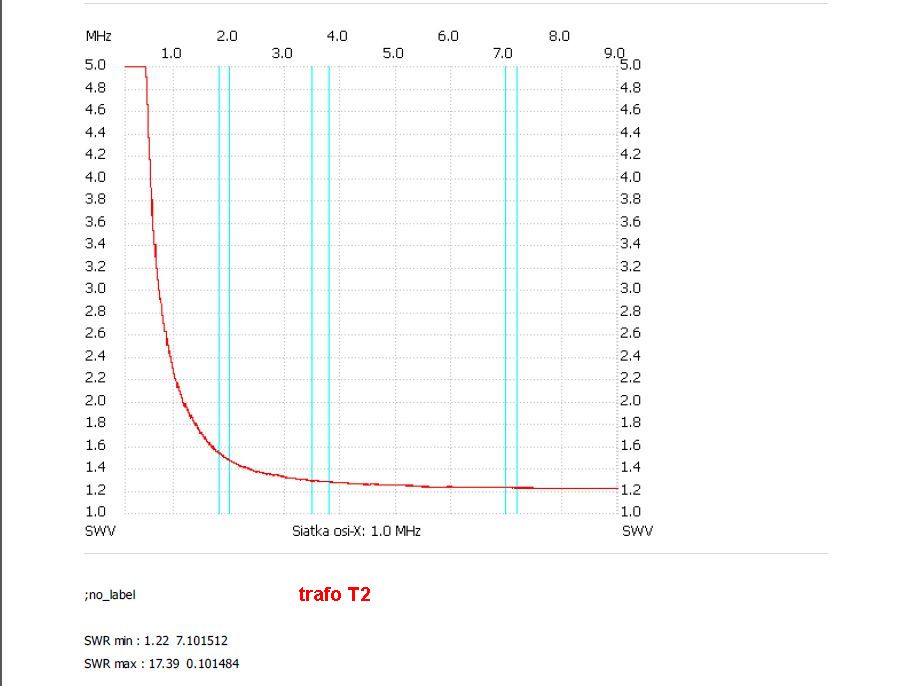

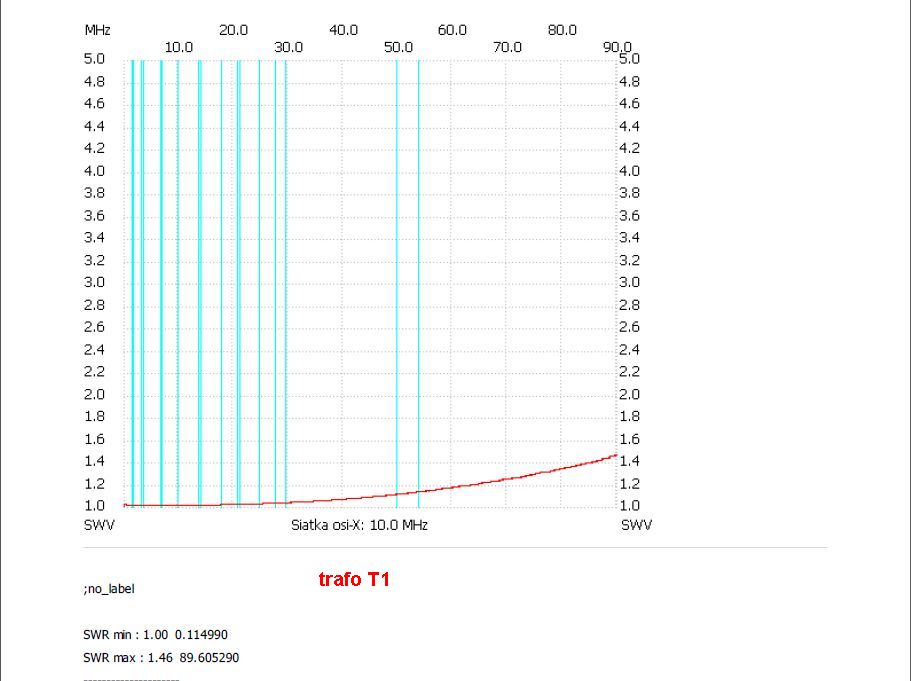

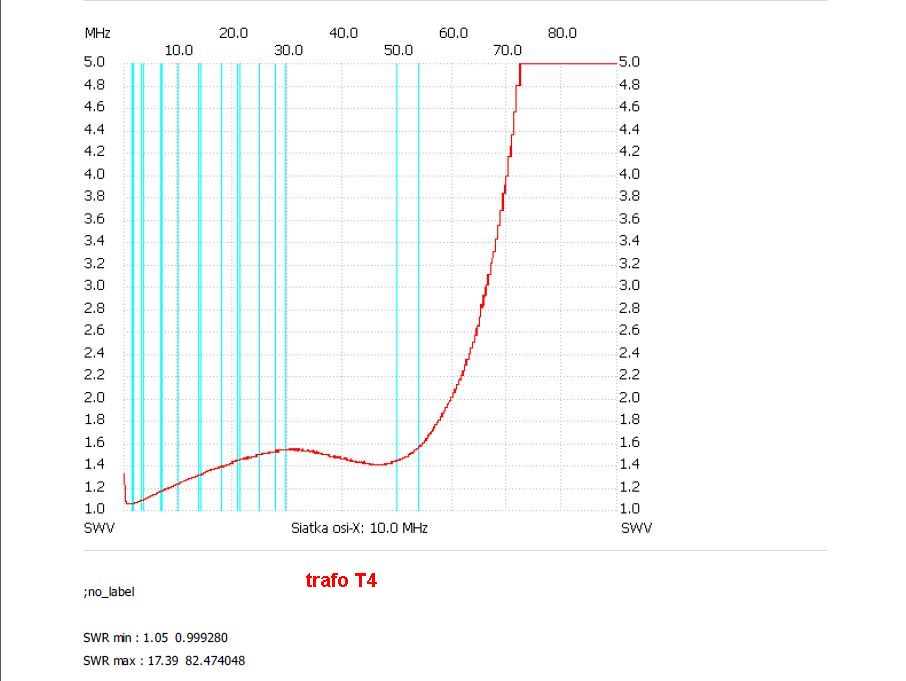

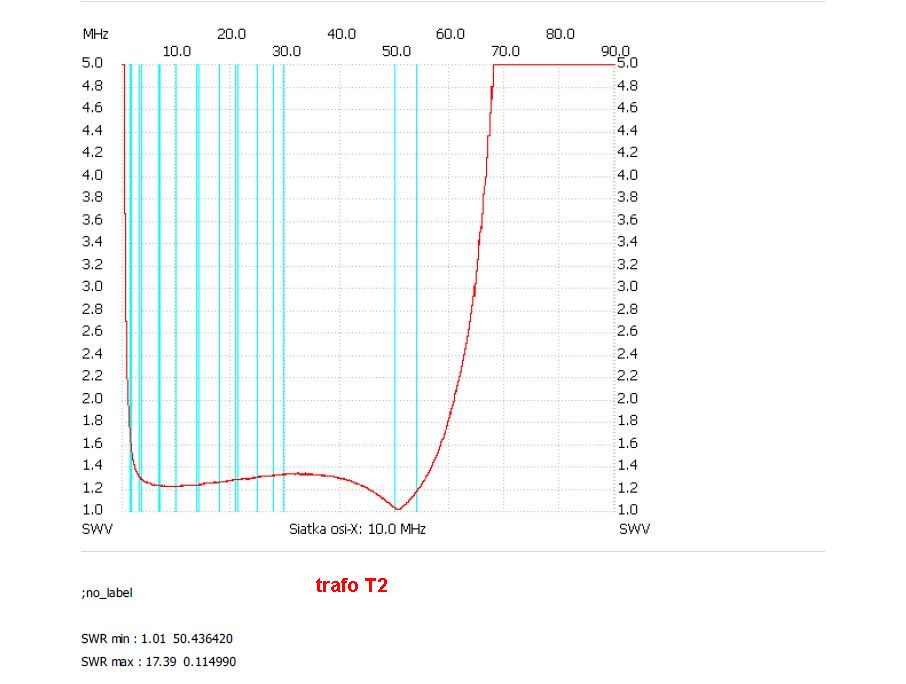

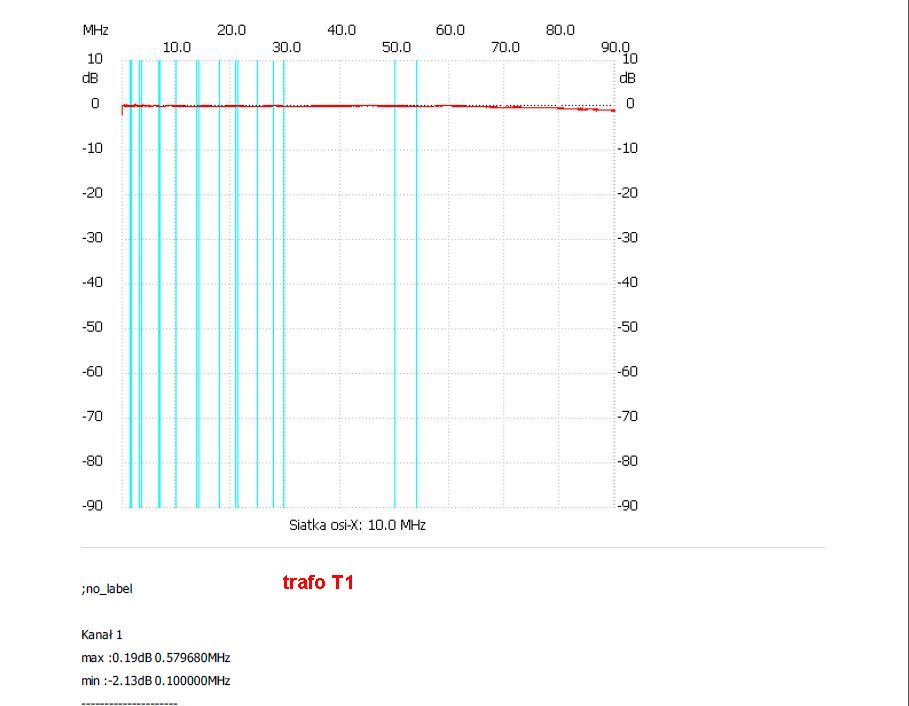

- pomiary transformatorów mostkiem pomiarowym po kompensacji.
- SWR wejścia wzmacniacza w zakresie od 1,8 Mhz do 50 Mhz nie przekracza 1,2

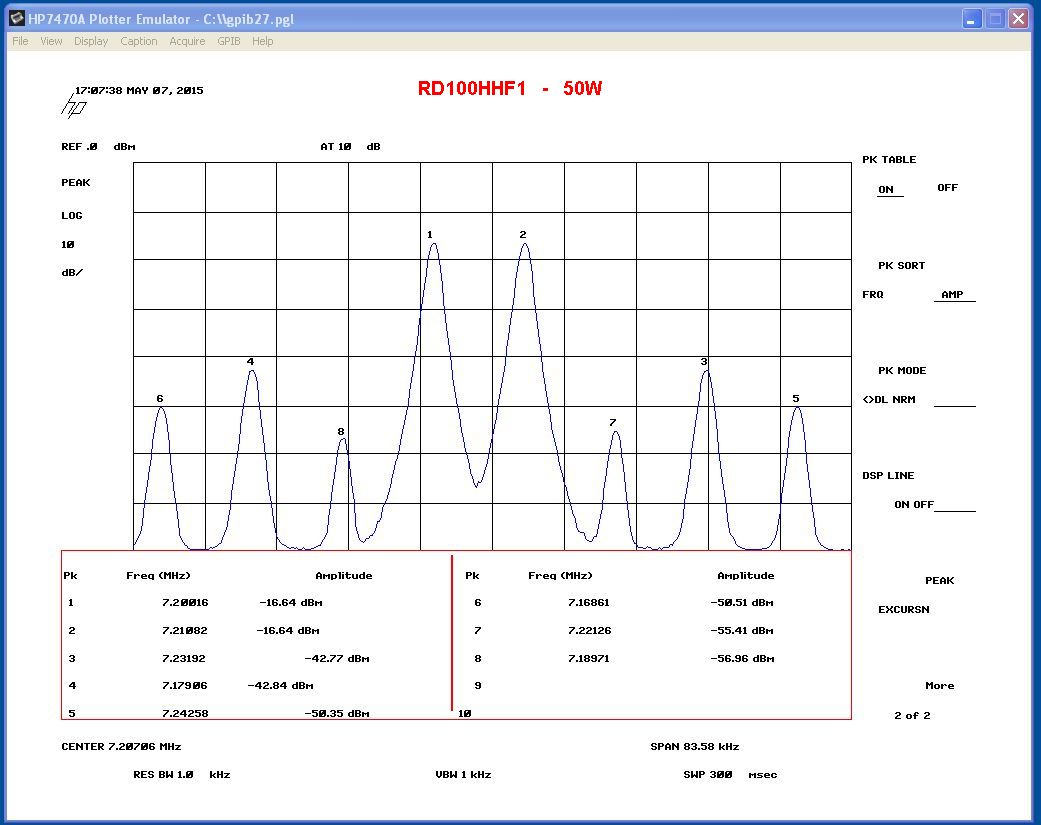

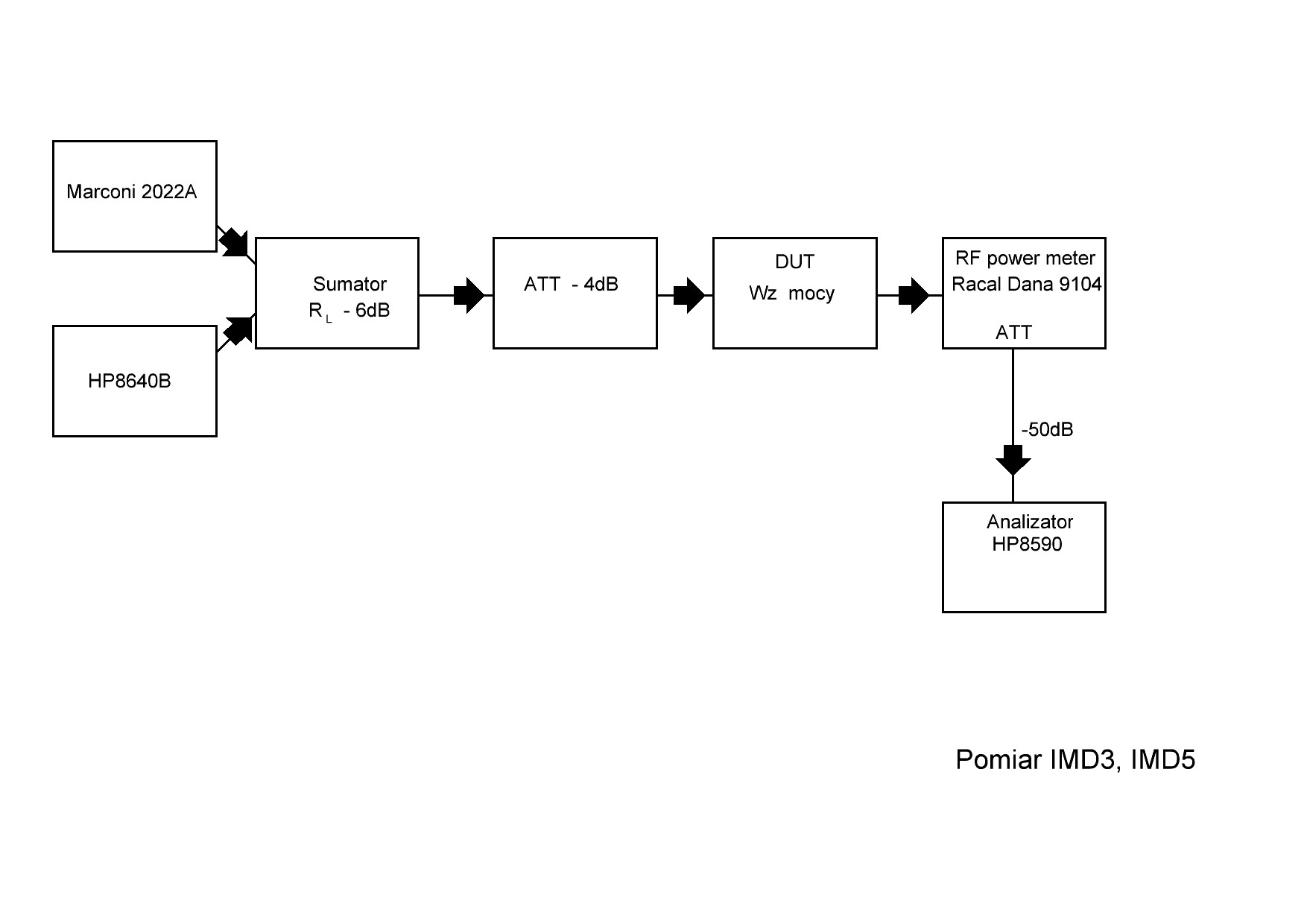

- pomiar IMD3,5 - dalsze pomiary w toku


Załączone pliki Miniatury
İmage İmage İmage İmage İmage İmage İmage İmage İmage İmage
(Ten post był ostatnio modyfikowany: 15-09-2015 22:38 przez SP9HVW.)
15-09-2015 22:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #226
RE: Transceiver HMG 2010 "HUSAR"
Po skorygowaniu i usunięciu drobnych błędów będe zamawiał PCB wzmacniacza.
Zamieszczam opis konstrukcji w pdfie wraz z opisem komponentów. Koledzy zainteresowani budową wzmacniacza mogą na PW zamówić płytki PCB wraz z PCB transformatorów drivera i stopnia końcowego.
.pdf  Opis wzm. RD100 HHF1-2.pdf (Rozmiar: 3.93 MB / Pobrań: 2242)
(Ten post był ostatnio modyfikowany: 13-05-2016 12:34 przez SP9HVW.)
05-10-2015 23:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2FP Offline
PAWEŁ
***

Liczba postów: 183
Dołączył: 01-11-2009
Post: #227
RE: Transceiver HMG 2010 "HUSAR"
Witam troszeczkę po za głównym tematem ale w postach widziałem że koledzy mieli podobne problemy .
Chodzi o efekt mikrofonowania . Budowałem wzmacniacz mikrofonowy do trxa z kompresorem -bardziej limiterem . Testy na płytce uniwersalnej , dobór elementów , pomiary wszystko OK . Po zaprojektowaniu płytki zawierającej ten układ plus modulator i bifo wyszedł strasznie odczuwalny efekt mikrofonowania . Normalnie elektronika który by mi to opowiadał posłał bm do psychiatry . Przy
odłączonym mikrofonie puknięcia w płytkę , szuranie po niej palcem i inne takie zjawiska były słyszalne jao sygnał nadawczy . Produkował je wzmacniacz mikrofonowy na scalaku operacyjnym . Nawet zwarcie wejścia do masy nie pomagało . Przyczyną okazały sie wszystkie kondensatorki ceramiczne smd1206 poj. 2,2-470nf włożone w szereg toru audio . One działały jak mikrofony pojemnościowe i dostając drgania dawały napięcie - przekształcane na sygnał . Jak głośno gadałem do laminatu PCB to widziałem to na oscyloskopie i słyszałem w podpiętej słuchawce . OBŁĘD .
Po wymianie na tantale oraz przewlekane MKT takie kostki - wszystko ucichło i działa normalnie . Nie do wiary a jednak - być może taka informacja przyda się innym konstruktorom .
Paweł
(Ten post był ostatnio modyfikowany: 20-10-2015 18:24 przez SP2FP.)
20-10-2015 13:30
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #228
RE: Transceiver HMG 2010 "HUSAR"
Pawle problem jest znany i dotyczy ceramiki x7r i podobnej. W npo nie występuje w różnych typach foliowych też. Z tymi kondensatorami audiofilskimi to jak z kablami zmieniającymi brzmienie bo miedź nie jest beztlenowa.
(Ten post był ostatnio modyfikowany: 20-10-2015 18:23 przez SQ4AVS.)
20-10-2015 18:23
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2FP Offline
PAWEŁ
***

Liczba postów: 183
Dołączył: 01-11-2009
Post: #229
RE: Transceiver HMG 2010 "HUSAR"
Witam czy jest już opracowany układ ALC , w sensie automatyki dostającej informację o mocy, swr , ew prąd PA . Czy dla porównania mocy jest brany też sygnał mikrofonowy aby zmniejszyć wpływ wzmocnienia w trakcie jak np wciśniemy ptt i nic nie mówimy - Wiadomo że nie na tym polega nadawanie ale w jakiś sposób można ten sygnał też brać do korekcji wzmocnienia w.cz. aby nie było efektów pompowania ???
07-11-2015 17:15
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9HVW Offline
Józef
***

Liczba postów: 157
Dołączył: 14-06-2010
Post: #230
RE: Transceiver HMG 2010 "HUSAR"

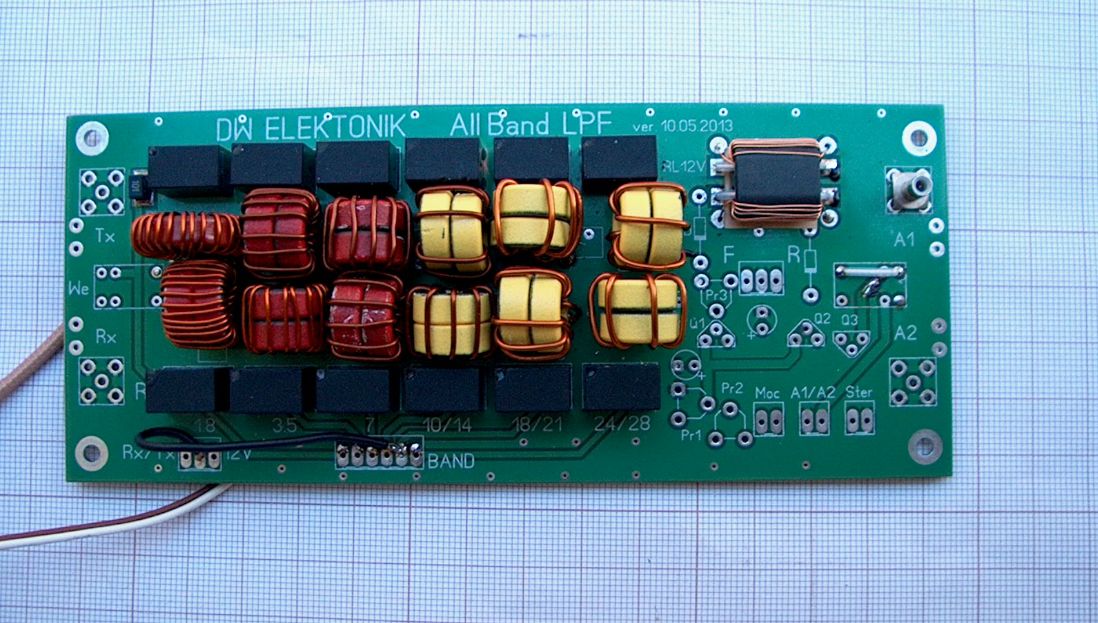

Witam, sprawdziłem filtry dolnoprzepustowe z PCB dedykowanego do Husarka 15W(PCB All band LPF Zdzisława SP4HKQ) w PA 100W nawijając obwody L - na Amidonach T50-2 X 2, T50-6 X 2, T68-2
C- 500V, przekaźniki ST- SH- 112 - 2A . LPFy pracują bez problemu z mocą 100W.
Korzystałem z programu Elsie - wyliczenie wartości L i C,

2004 ARRL Handbook -
http://www.g4apvweb.pwp.blueyonder.co.uk/SVC_TABLES.pdf

Optimized Low-Pass Filters
https://www.arrl.org/files/file/Technolo...902044.pdf

Z pomiarów wynika ( pomiar tłumienia , SWR, harmoniczne )
w pasmach 10/14, 18-21, 24-28 mHz do poprawy tłumienia
2 - harmonicznej należy zastosować LPFy 7 - członowe.


Załączone pliki Miniatury

.pdf  Zbiorczy LPF , RL, SWR.pdf (Rozmiar: 1.17 MB / Pobrań: 1227)
(Ten post był ostatnio modyfikowany: 11-01-2016 19:43 przez SP9HVW.)
11-01-2016 19:43
