Minitransceiver TRX 2008
SQ9HHU Offline
Bartek
**

Liczba postów: 50
Dołączył: 05-09-2010
Post: #31
RE: Minitransceiver TRX 2008
Darku na oscyloskopie,na wyjściu TX z odłączonym mikrofonem,żeby nie wprowadzał nanoszenie sygnału mcz na modulator.
16-01-2015 10:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ3PJV Offline
Darek
**

Liczba postów: 73
Dołączył: 08-04-2012
Post: #32
RE: Minitransceiver TRX 2008
Ciekawie to wyszło, jakie scalaki zastosowałeś? Ja z NRD-owymi miałem spory kłopot z ruskimi dopiero sobie poradziłem. Te scalaki to tylko zamienniki i wewnętrzna struktura jest inna. Po wymianie na inny tego samego producenta to praca ze "strojeniem" od nawa. Przy okazji jaki driver i pa zastosujesz?

Darek
16-01-2015 11:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9HHU Offline
Bartek
**

Liczba postów: 50
Dołączył: 05-09-2010
Post: #33
RE: Minitransceiver TRX 2008
Potencjometr 50kohm między D15,R19,Emiter T1 a +5V ustawiłem na zero wzbudzania odbiornika.W czasie uruchamiania nadajnika,tego potencjometru już nie ruszać.Nadajnik na minimum nośnej ustawiałem najpierw opornikiem R17 zastąpionym potencjometrem 50 Kohm plus
korekta R14 na minimum nośnej.Następnie R18 na minimum nośnej i zaś korekta R17 iR14.
Ważna uwaga. R17 miałem w skrajnym położeniu gdzie poziom nośnej był najwyższy,pomału kręcąc suwakiem poziom sygnału spadał po czym znowu troszkę wzrósł i zaś spadał aż do krańca peerka do zera.Należy więc stroić potencjometr na ten wcześniejszy "dołek" w poziomie sygnału a nie zjeżdzać do zera w krańcu peerka.Czyli,ustawiamy R17 na dołek sygnału,ustawiamy R14 na minimum sygnału,znowu korekta R17 na dołek sygnału (ten dołek będzie się coraz bardziej pogłębiał aż do zera).Gdy regulacja tymi dwoma potencjometrami już nie będzie przynosić rezultatów a poziom nośnej będzie jeszcze widoczny,trzeba będzie obniżyć poziom sygnału BFO opornikiem R18 zamienionym na potencjometr 50 kohm i dalej korygować potencjometry R17 i 14 aż uzyskamy zadowalający efekt.

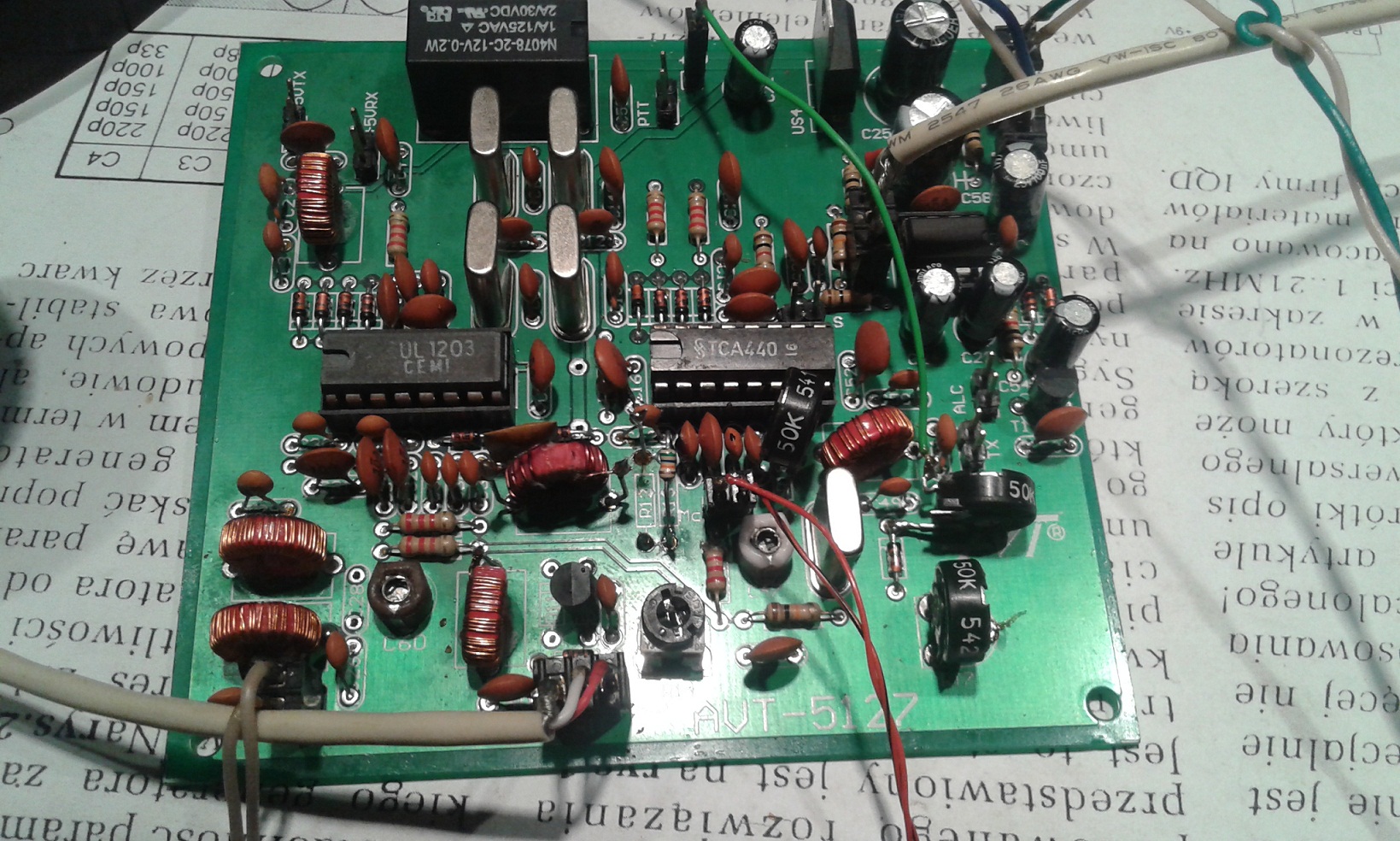

Darku,ja użyłem scalaków jakie były w zestawie ,czyli UL1203.Ale z ciekawości jako US2 wstawiłem TCA 440 i żadnych zmian nie zauważylłem.Jako drajwera będę chciał zaadoptować wzmacniacz z VFO trzy pasmowego wg. SP5WW.Kiedyś się już w to bawiłem i z dobrym skutkiem.A nad stopniem końcowym jeszcze się nie zastanawiałem.Narazie pakuję TRX2008 do obudowy.
(Ten post był ostatnio modyfikowany: 16-01-2015 12:14 przez SQ9HHU.)
16-01-2015 12:04
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9HHU Offline
Bartek
**

Liczba postów: 50
Dołączył: 05-09-2010
Post: #34
RE: Minitransceiver TRX 2008
W moim TRX2008 zastosowałem diodę pojenościową BB112 w układzie VFO.Bardziej ją polecam bo dzięki jej zastosowaniu mam cały zakres pasma 80m.


Załączone pliki Miniatury
19-01-2015 11:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9HHU Offline
Bartek
**

Liczba postów: 50
Dołączył: 05-09-2010
Post: #35
RE: Minitransceiver TRX 2008
Na dzień dzisiejszy TRX2008 już mam skończony.Została mi do złożenia i podłączenia skala częstotliwości.Największe problemy
miałem z wzmacniaczem mocy nadajnika,chciałem uzyskać minimum 5W a w końcu mam 2W Smile.Troszkę mało ale już zamkłem temat i zostawiłem te 2W. Spróbuję jakiś filmik wrzucić z pracy urządzenia.Odbiornik pracuje naprawdę świetnie,trochę zdało by się
zawęzić filtr kwarcowy ale nie jest tragicznie.Nadajnik po wprowadzonych zmianach ruszył.Wstępnie po przesłuchaniu sygnału na TS530,jakość
SSB bardzo ładna.

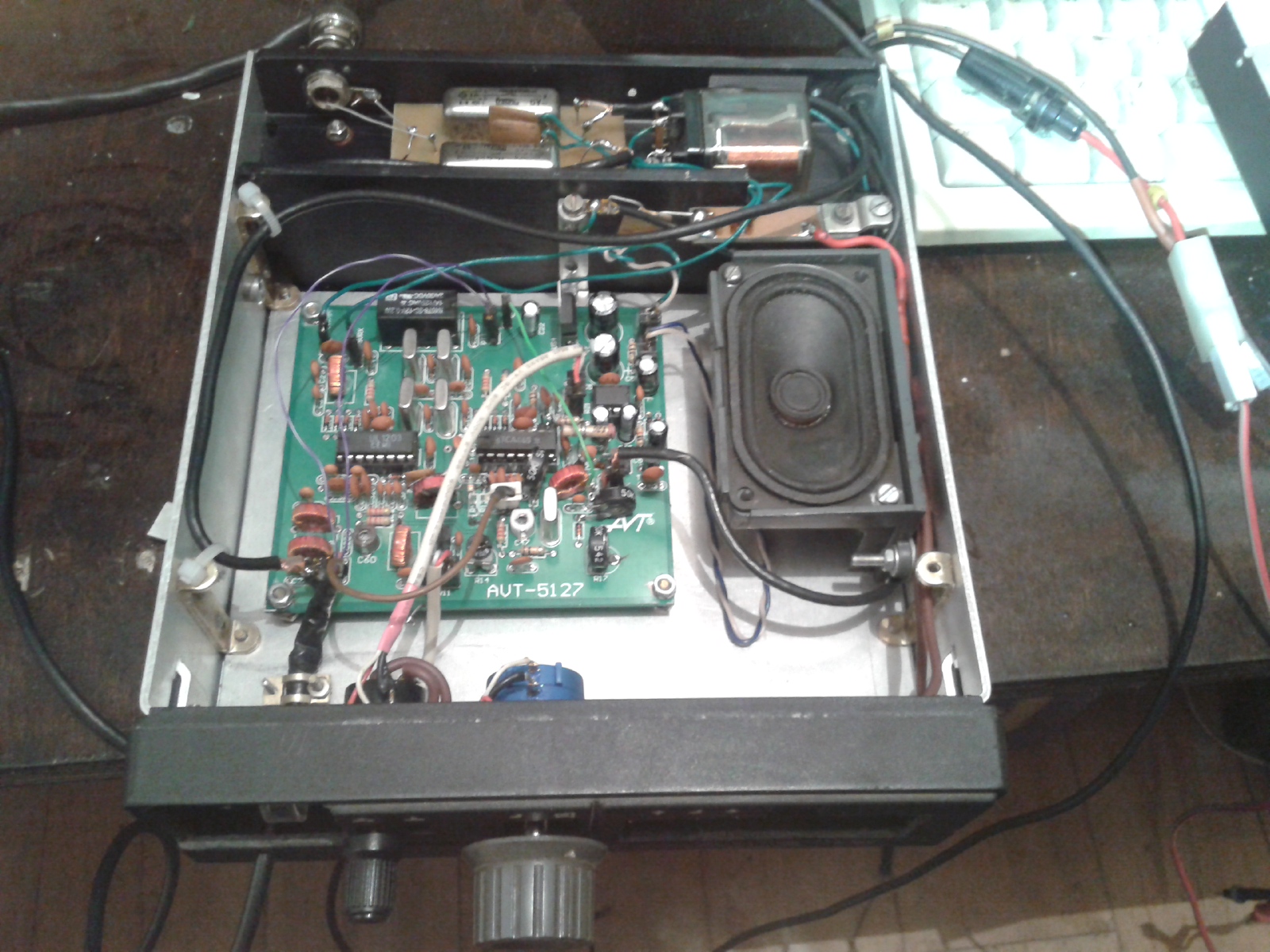

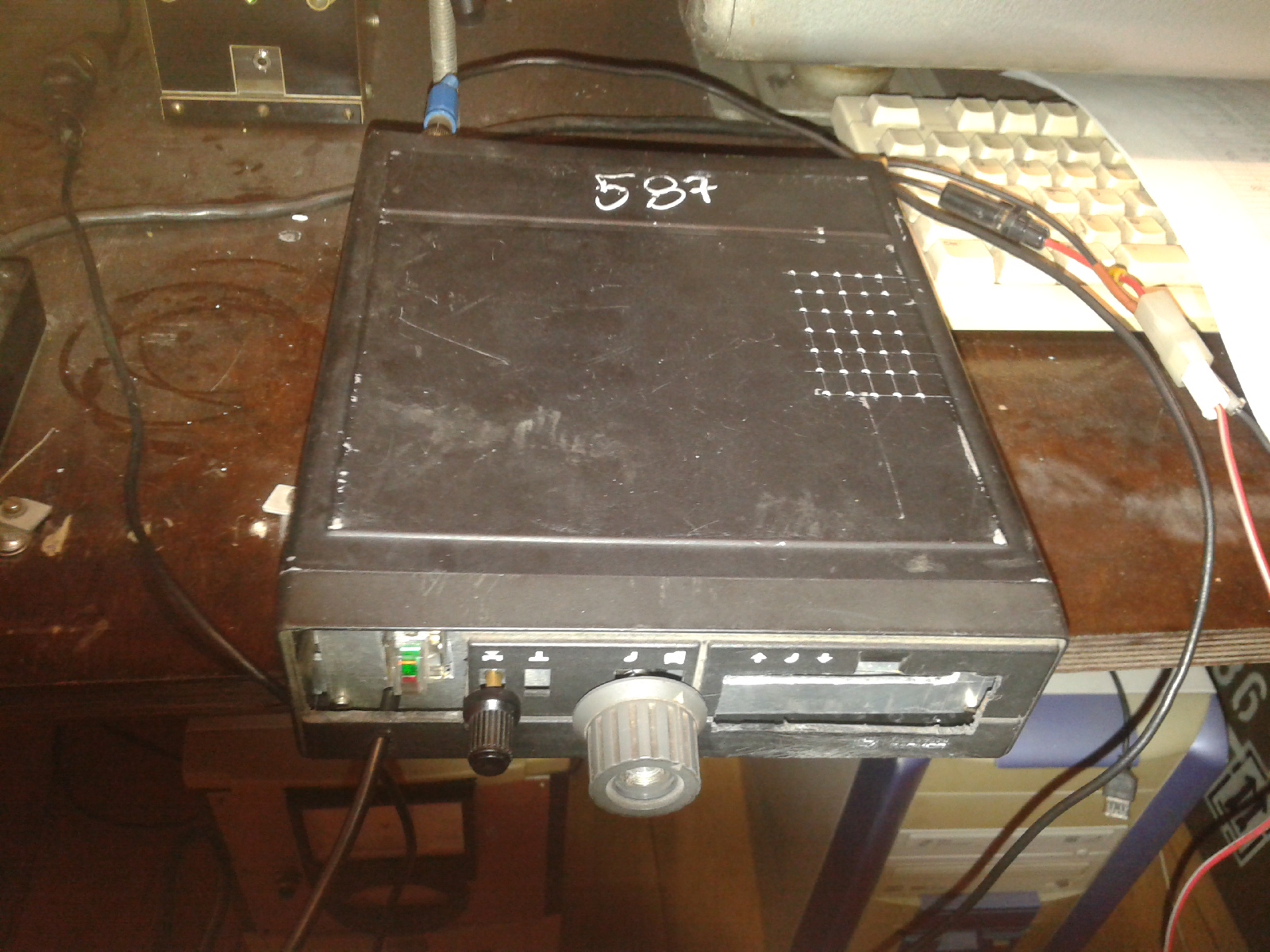

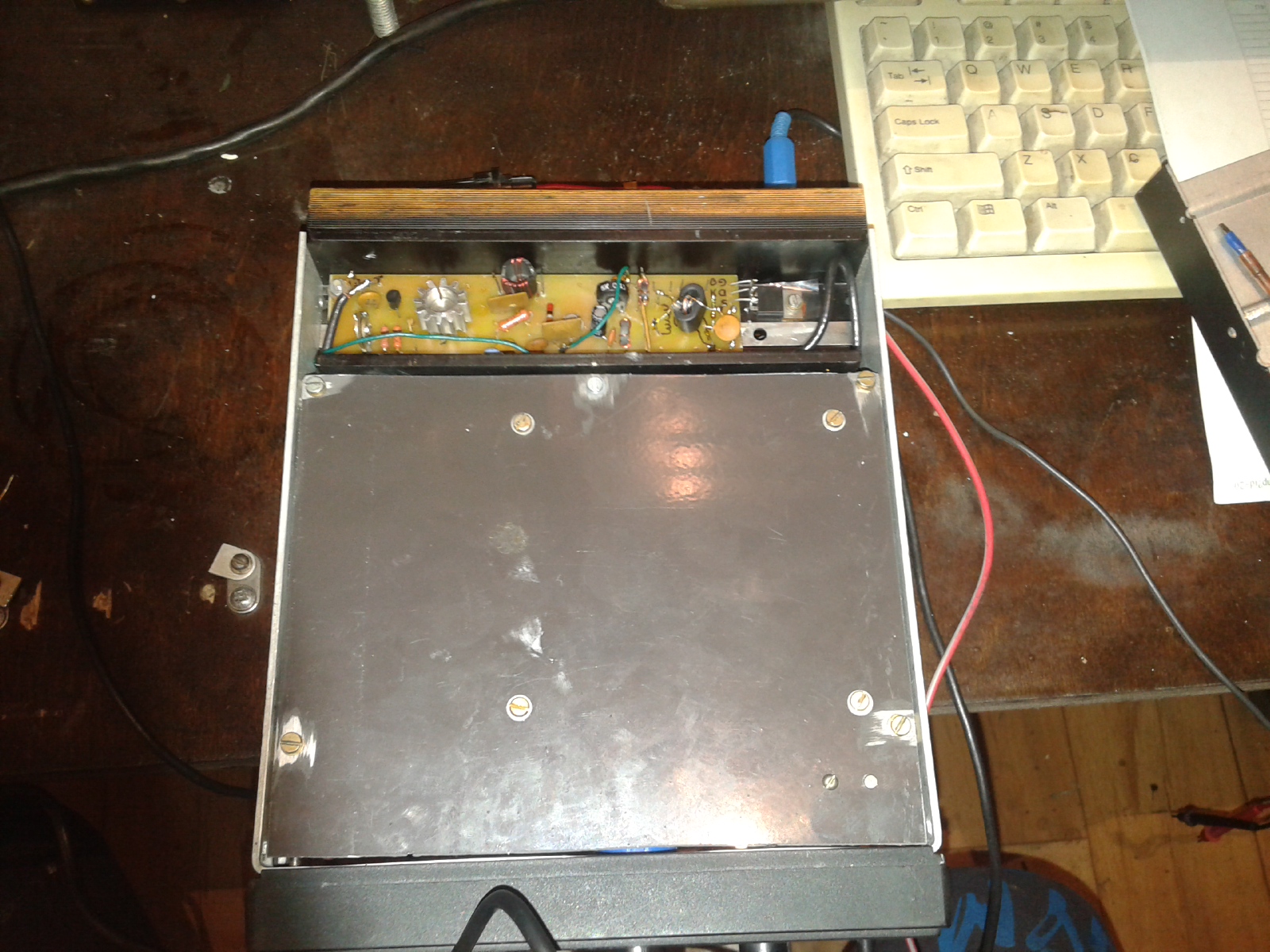

No i parę fotek.Pózniej filmik z jakąś łącznościąWink


Załączone pliki Miniatury
İmage İmage İmage
(Ten post był ostatnio modyfikowany: 06-03-2015 15:48 przez SQ9HHU.)
06-03-2015 15:07
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ3PJV Offline
Darek
**

Liczba postów: 73
Dołączył: 08-04-2012
Post: #36
RE: Minitransceiver TRX 2008
Bartek gratulacje, pierwszy TRX2008 wykonany ! Sporo na portalach opisywany i niejednokrotnie nie dokończony. Przyznam że to mobilizuje żeby swojego dokończyć. Napisz jak wykonałeś PA wzorem Bartka ?

Darek
06-03-2015 20:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9HHU Offline
Bartek
**

Liczba postów: 50
Dołączył: 05-09-2010
Post: #37
RE: Minitransceiver TRX 2008

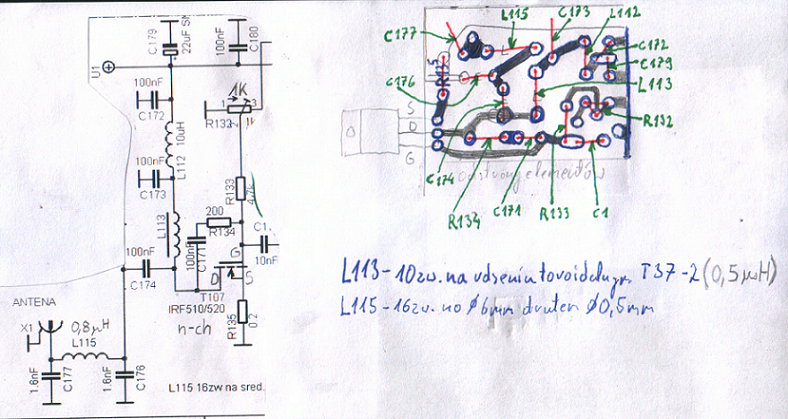

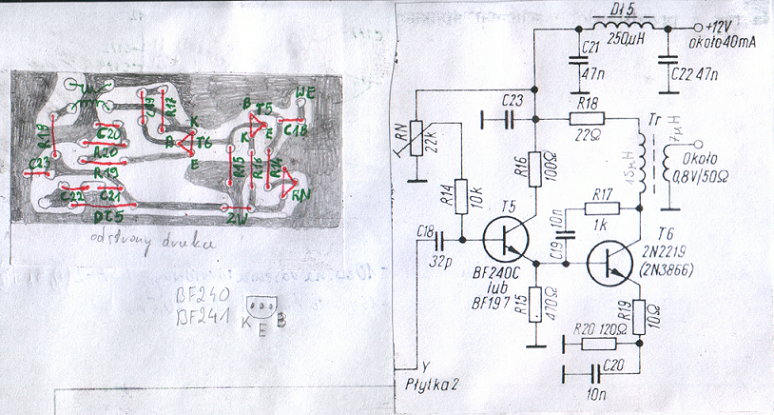

Witaj Darku.PA jest kombinowane. Driwer zaadoptowałem z separatora i wzmacniacza
od VFO SP5WW.Stopień końcowy zaczynałem na IRF530 a skończyłem na 2SC2078 z CB.Płytkę musiałem zaprojektować bo chciałem się zmieścić PA w miejsce oryginalnego PA z "Murzynka" .Obwód LC z którego wychodzi sygnał TX z płytki TRX2008 trzeba dostroić ,wzrośnie jeszcze sygnał.W kondensator C50-220pF równolegle dolutować musiałem jeszcze jeden kondensator 120pF.

.bmp  SWScan00009.bmp (Rozmiar: 967.35 KB / Pobrań: 2078)
.bmp  SWScan00010.bmp (Rozmiar: 941.91 KB / Pobrań: 2986)
(Ten post był ostatnio modyfikowany: 08-03-2015 18:36 przez SQ9HHU.)
08-03-2015 18:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ3PJV Offline
Darek
**

Liczba postów: 73
Dołączył: 08-04-2012
Post: #38
RE: Minitransceiver TRX 2008
Witaj. Pytałem o PA bo teraz tyle malowanek a ostatnio "modne IRF-y" powodzeniem na niższe pasma, się stosuje. Bartek ja swojego Taurusa wsadziłem też w obudowę murzynka PA ma płytce wewnątrz a w luku oryginalnego PA na przeprojektowanej płytce kopię PA Tajfun. Podobnie wykonam TRX 2008 z przedwzmacniaczem i PA wzorem TRX Catalina. 2SC2078 to z zapasów czy z pewnego źródła?

Darek
(Ten post był ostatnio modyfikowany: 08-03-2015 21:21 przez SQ3PJV.)
08-03-2015 21:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9HHU Offline
Bartek
**

Liczba postów: 50
Dołączył: 05-09-2010
Post: #39
RE: Minitransceiver TRX 2008
2SC2078 jest z odzysku ze starego CB.Schematy i płytki które narysowałem są w poście wyżej,zrobiłem skany.Mam jeszcze jeden zestaw
AVT5127 ale już bym chciał zrobić na jego bazie trx wielopasmowy i z pośrednią 500kHz.Bardzo mnie zadziwia część odbiorcza tego TRXa,ma
dużą dynamikę,słucha się bardzo przyjemnie.Słyszałem już Antka,Jędrka,Taurusa a nawet mam Chińskiego X1M i żaden mu nie dorównuje.
Jeszcze bym chciał pogrzebać w automatyce,bo trochę ma za długie opadanie.Przy najechaniu na bardzo silny sygnał po 4-5 sekundach dopiero automatyka wraca do stanu zerowego.Najlepiej byłoby wstawić jakiś potencjometr i regulować ARW.
09-03-2015 9:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
