PICASTAR - zaawansowany home made

[3Z6AEF]

W załącznikach tłumaczenia rozdziałów 5, 6 (nowe) i poprawiony 1. STAR User Manual.
Kolejne - wkrótce!



  STAR_Manual_R1_PL.pdf (Rozmiar: 142.14 KB / Pobrań: 1947)

  STAR_Manual_R5_PL.pdf (Rozmiar: 196.24 KB / Pobrań: 2104)

  STAR_Manual_R6_PL.pdf (Rozmiar: 202.46 KB / Pobrań: 2197)

[SP5FCS]

Waldek,
propozycja Józefa SP9HVW wykonania tłumaczenia oraz Twoja realizacja to bardzo cenna inicjatywa dla środowiska Homemade. Tekst jest bardzo dobry i czyta się to dobrze. Zainteresowanie tym urządzeniem jest coraz szersze a grupa Kolegów zdecydowanych na rozpoczęcie budowy szybko rośnie.
Na początku składania PicaStara cenne byłyby opisy budowy i uruchomienia poszczególnych modułów. Próbowałem namówić kilku Kolegów do takiej akcji, może ktoś się przyłączy. Sam zabrałem się za wzmacniacz G6ALU PA20W, robocza wersja na mojej stronie.

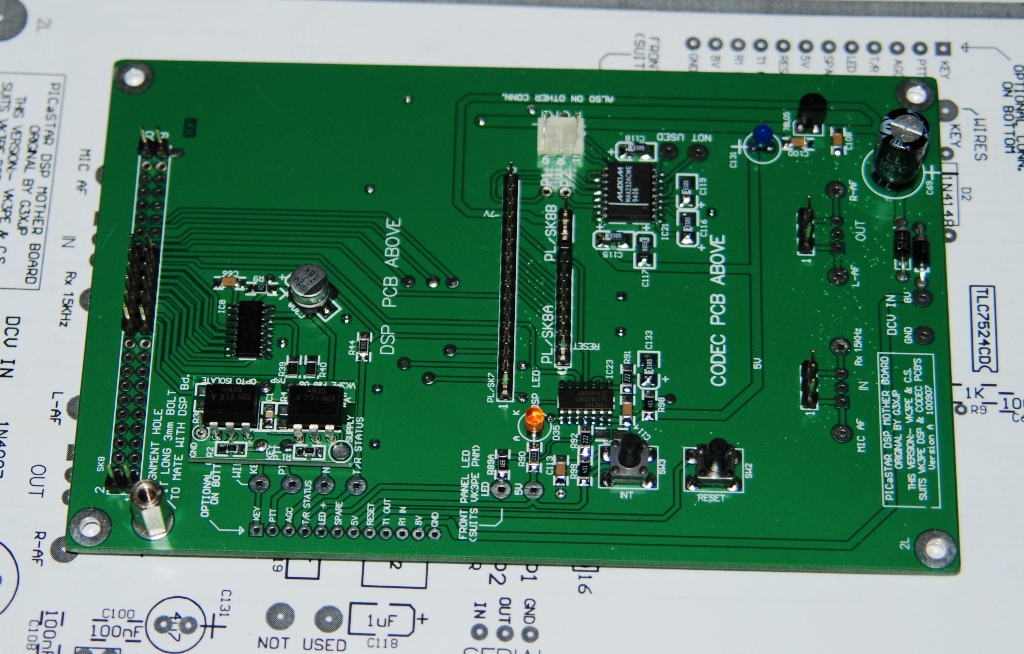

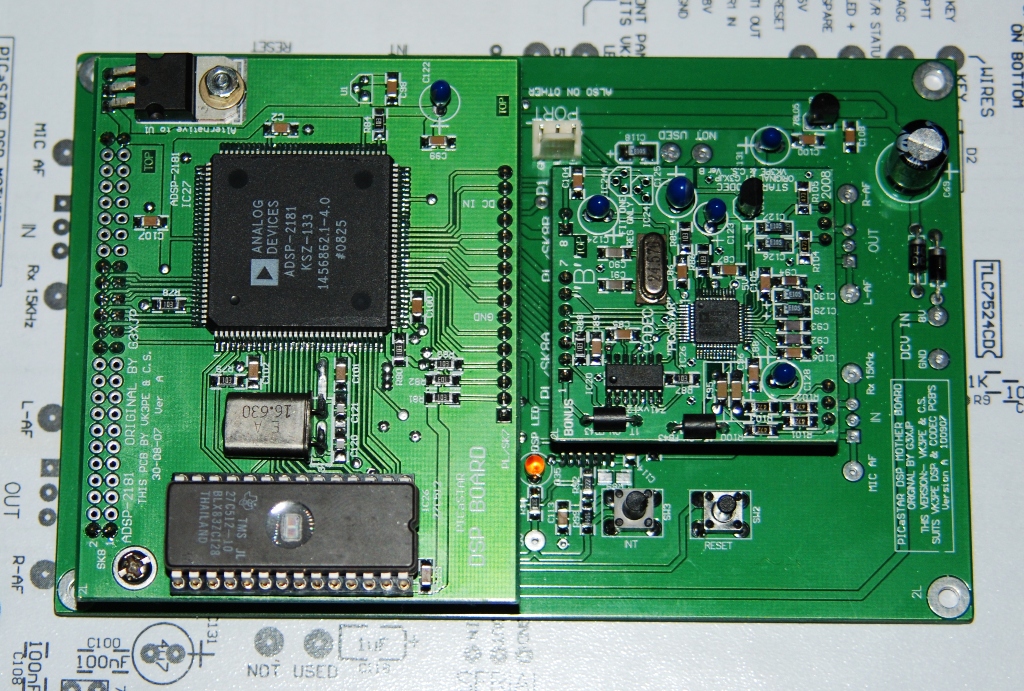

Moje prace nad budową PicaStara też posuwają się do przodu. W tym miesiącu zmontowałem moduły DSP (płytę bazową, procesor DSP, moduł codeca).
Na płycie bazowej mała płytka Opto, stara i nowa wersja codeca. W starej wersji jest zła obudowa pod AD1885 ale od biedy jeśli ktoś nie kupił panelu 2 to da się to przylutować. Na procesorze DSP kwarc 16,63MHz (taki był osiągalny) zamiast 16,67MHz.

Pozdrawiam fanów PicaStara, " niech moc DSP będzie z Wami ", Adam

[SP5FCS]

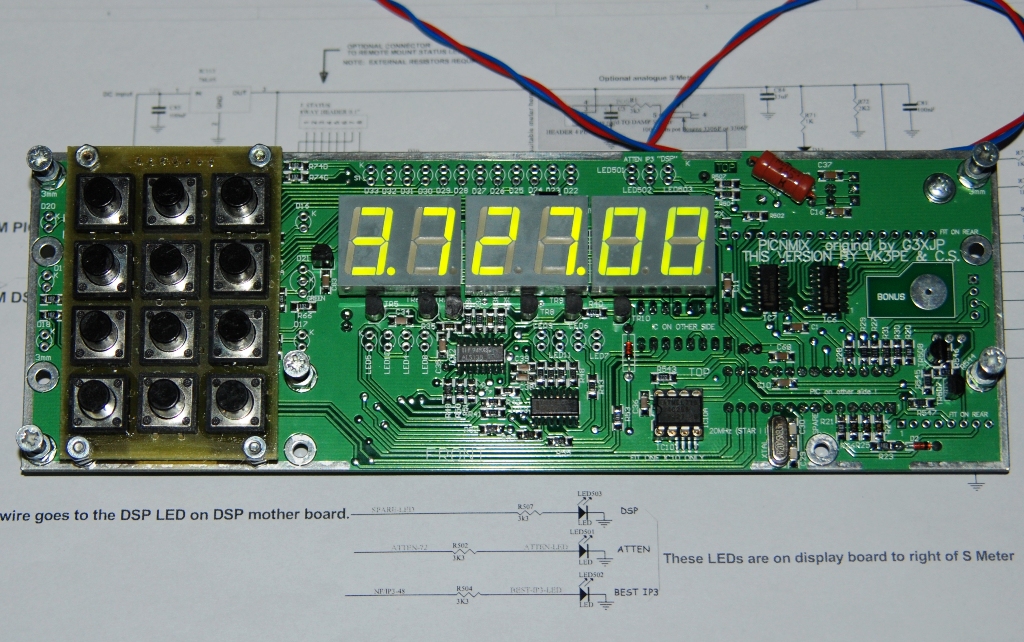

Zachęcony przez Waldemara efektami wizualnymi z panelem frontowym i ja postanowiłem podarować sobie pod choinkę "mrugający moduł" do PicaStara. Panel frontowy w wersji LED z klawiaturą "made in Adam Słodowy, czyli zrób to sam". Nie mogąc dopasować gotowej klawiatury narysowałem płytkę jednostronną pasującą gabarytami, mocowaniem i pinami do modułu Glenna. Taką samą klawiaturę zastosowałem w ostatecznej wersji Piligrima.
Diody sygnalizacyjne LED zostaną wlutowane po dopasowaniu do płyty czołowej obudowy.

Płytka klawiatury w pliku załącznika (druga dla Kolegi), Adam

[3Z6AEF]

Wczoraj ogłosiłem definitywny koniec roku w pracy zawodowej, a że do Świąt jeszcze trochę czasu, to zabrałem się za STARa : moduł DSP.

DSP w STAR jest stosunkowo niezależnym modułem - w zasadzie można go wykorzystać również w innych konstrukcjach. Składa się z procesora ADSP, CODEC-a i otoczenia (zasilanie, komunikacja, układy pomocnicze) - w wersji modułowej na 3 płytkach, które w wersji COMBO zostały połączone w jednym obszarze 90x100 mm.

Po polutowaniu płytki bazowej i płytki DSP, sprawdziłem poprawność zasilania, wlutowałem układu procesora ADSP-2181, zaś do podstawki włożyłem EPROM z wpisanym programem bootloadera/monitora (to jest króciutki program, który umożliwia załadowanie właściwego programu DSP z kontrolera PICnMIX albo TrxAVR albo... wprost z komputera PC!). Po właczeniu zasilania - DSP LED na płytce bazowej mruga!

OK, teraz można podłączyć PC (kabel 1-1 do gniazda RS232) i uruchomić program ładujący. I tu pierwszy problem... W "jedynie słusznym" systemie operacyjnym od kilku już lat nie ma interpretera/kompilatora QBASIC, który jest potrzebny do wykonania programów Petera G3XJP
Można jednak znaleźć ten program na starych dyskietkach z DOS'em lub Windows, albo... zastosować "program-ładowacz" od IK6FWJ (jest w pakiecie na grupie picaproject) - tak zrobiłem - bez problemu skomunikował się z procesorem i przesłał program testujący!

I to by było na razie tyle - do dalszych prób potrzebna jest płytka CODEC-a... na której brakuje rezonatora 24.576MHz - może będzie jutro...

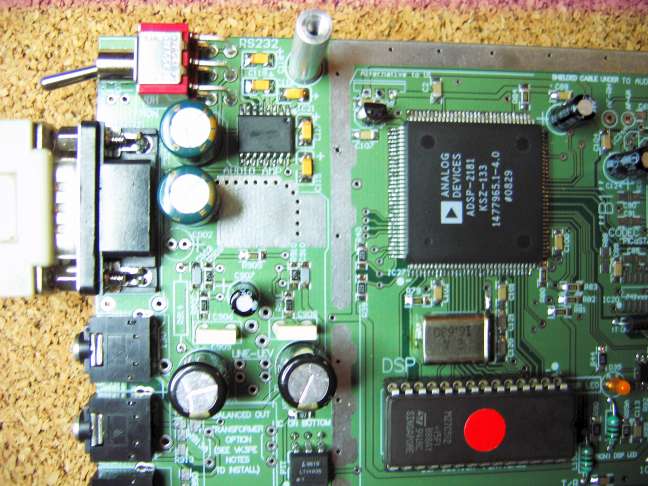

Zachęcony tak pomyślnym uruchomieniem procesora DSP w wersji modułowej postanowiłem powtórzyć to w wersji COMBO Polutowałem zasilanie, sprawdziłem, dodałem ADSP i najbliższe otoczenie, zaprogramowałem EPROM i... zonk! nie "funguje"... tzn. DSP LED nie mruga, tylko świeci ciągle... czasem, po resecie trochę popracuje i przestaje... Zimne luty? Przeleciałem wszystko hot-air'em... "Leniwy" kwarc, źle zaprogramowany EPROM? Wymieniłem na te z działającej wersji modułowej... Nie pomaga - DSP LED nie mruga! Pozostaje przeszukanie forum picastar-users : na pewno ktoś miał już taki problem! Znalazłem wątek, w którym zakończyło się to... wymianą procesora ADSP!

Śledząc na bieżąco grupę homebrew-radios zauważyłem, że Peter G3XJP (konstruktor STARa!) ma właśnie dokładnie taki sam problem - po 9 latach używania STARa... W jego przypadku winny okzał się "zimny" lut na zasilaniu EPROMU - ale wątek naprowadził mnie na przyczynę mojego problemu: nie polutowałem... układu RS232! Okazuje się (RTFM!), że ADSP-2181 nie może mieć niepodłączonych wyprowadzeń rx/tx, jeśli są używane...

Po uzupełnieniu układu o kostkę HIN232 - wszystko działa! DSP LED mruga, komunikacja z PC-tem OK!



Ten trochę przydługi post ma na celu przypomnienie, że:
- STAR to nie jest kit (mimo, że składany na fabrycznych płytkach)...
- w razie problemów można liczyć na Kolegów, którzy mieli podobne,
- zawsze trzeba zrozumieć, jak działa konstruowany układ...
- RTFM!

Świąteczne pozdrowienia i życzenia wielu działających konstrukcji dla wszystkich uczestników znakomitej SP-HM Group!

Waldek

[3Z6AEF]

Grupa Kolegów, którzy budują STARa sukcesywnie się powiększa!
Krzysztof SP6TPF ma już zmontowane prawie wszystkie moduły,
uruchomiony FrontPanel, działa też DDS i DSP - teraz kolej na strojenie BPF i uruchamianie IF.
Kilka fotek z "placu budowy":







Gorąco zchęcam wszystkich pozostałych: pokazujcie postęp swoich prac!

[SP5OXJ]

Witam!
U mnie prace ruszą niebawem.......

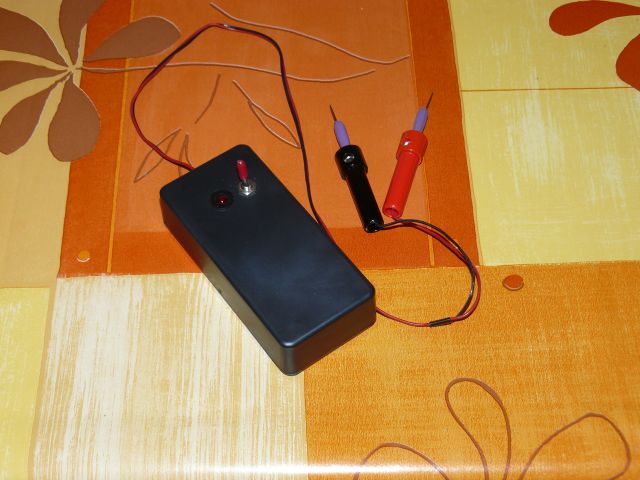

W ramach rozruchu złożyłem układy dodatkowe, które były na płycie, czyli programator i beeper. Tym którzy nie budują PICASTARA można polecić ten prosty przyrząd. http://www.carnut.info/star-parts/pcbs/buzzer.htm
Koszt wykonania jest niewielki, a jest on znacznie bezpieczniejszy przy kontroli połączeń w układach, gdzie są zastosowane wrażliwe i niejednokrotnie drogie elementy. Z braku 2N7000 zastosowałem BS170, a zamiast kondensatora 4,7uF kondensator 0,47uF. U mie układ wyłącza się automatycznie po około 15 minutach.

73! Jacek.

[SQ5OBR]

W grupie yahoo zrobił sie spory ruch w związku z poszukiwaniem filtrów do Pic'a (10M4D) Odzew był spory i powstała lista paru interesujących sklepów. Ceny oscylują w granicach 30$ ale bez p&p. Napisałem wczoraj do jednego z tych sklepów i zastanawiam się czy nie uda się nam zawiązać jakiejś małej grupy z chętnymi do zakupu tych filtrów. Moglibyśmy podzielić się kosztami wysyłki.Mogę się tym zająć o ile znajdzie się paru chętnych.
73 Adam

[SP2QCA]

(24-01-2010 18:26)SQ5OBR napisał(a):  W grupie yahoo zrobił sie spory ruch w związku z poszukiwaniem filtrów do Pic'a (10M4D) Odzew był spory i powstała lista paru interesujących sklepów. Ceny oscylują w granicach 30$ ale bez p&p. Napisałem wczoraj do jednego z tych sklepów i zastanawiam się czy nie uda się nam zawiązać jakiejś małej grupy z chętnymi do zakupu tych filtrów. Moglibyśmy podzielić się kosztami wysyłki.Mogę się tym zająć o ile znajdzie się paru chętnych.
73 Adam

czy jest jakis konkretne powody dla ktorych nie mozna zastosowac PP9 w Picastarze?
Z tego co mi sie przypomina fitr powinien miec 4kHz szerokosci ale tu Peter G3XJP przeczy sam sobie, gdzie w jednym z postow napisal ze bledne jest podejscie "w moim trx mam szersze pasmo zeby poprawic jakosc ***Twojego *** sygnału"

Ale moze cos przekręciłem / niedoczytalem.
W kazdym raziePICASTAR z filtrami 10M4D gorzej pracuje na 30m.

A moze chodzi o to ze plytka jest przystosowana no i plus w postaci "gotowca" ?

pozdrowienia
Artur sp2qca

[3Z6AEF]

(24-01-2010 18:53)sp2qca napisał(a):  czy jest jakis konkretne powody dla ktorych nie mozna zastosowac PP9 w Picastarze?

W zasadzie nie ma!
Wg wymagań Petera G3XJP:
- częstotliwość filtru powinna być w zakresie 5..12 MHz,
- pasmo od 2.7 do 15 kHz (3-6 kHz byłoby idealnie),
- tłumienie w paśmie zaporowym 90dB.
Wybór filtru innego niż proponowany 10M4D wiąże się z:
- dopasowaniem go do układu (nie powinno być problemu)
- znalezieniem rezonatora kwarcowego o f = F filtru + 15 kHz (może być pewien problem...)
- przeprojektowanie PCB

(24-01-2010 18:53)sp2qca napisał(a):  A moze chodzi o to ze plytka jest przystosowana no i plus w postaci "gotowca" ?

Dla mnie to jest jedyny niepodważalny argument
Ale nasze hobby w tym jest piękne, że zawsze można pokombinować
i dostosować układ do posiadanych elementów.

[3Z6AEF]

Postęp prac Krzyszofa SP6TPF jest imponujący!

Więcej zobaczcie na stronie Glenna VK3PE
