TRX SSB QRP MINI-BLU na bazie mieszaczy SN16913
SP9LVZ Offline
Piotr
****

Liczba postów: 727
Dołączył: 13-01-2015
Post: #1
TRX SSB QRP MINI-BLU na bazie mieszaczy SN16913
Na Zjeździe Technicznym w Burzeninie (2024) zaprezentowałem nowo projektowany transceiver SSB QRP MINI-BLU na pasmo 40m. Układu jest oparty o koncepcję "Atlas'a" czyli dwa mieszacze pracują naprzemiennie jako mieszacz wejściowy i demodulator (RX), modulator i mieszacz wyjściowy (TX). Bardzo upraszczając układ "Antko-podobny".
Transceiver posiada wzmacniacz p.cz. na mosfecie objęty ARW, synteza na Si5351 pracuje z "rewersem" VFO i BFO, dzięki temu nie potrzeba zamieniać miejscami tych sygnałów podawanych na mieszacze przez przekaźnik. Upraszcza to konstrukcję układu. Ponadto, mieszacze SN16913 posiadają rezystancje wejściowe/wyjściowe 600 ohm co upraszcza również podłączenie między innymi filtru kwarcowego (brak problematycznych dopasowań impedancji).
Zastosowałem kilka własnych rozwiazań układowych, w tym korelacja punktu pracy mosfetów z układem ARW, wydzielenie sygnału audio z drugiego mieszacza pracującego także jako mieszacz nadajnika.
Ze względu na wielkość transceivera będzie on głównie przeznaczony do pracy terenowej.

Zgodnie z przeprowadzonymi testami mieszaczy SN16913 przez JA9TTT można na nich uzyskać dynamikę 76dB z IP3 na poziomie ok 0 - 1 dBm.
Jest to wartość o 13 dBm większa niż posiadają popularne NE602, co daje bardzo duży skok w odporności na intermodulację w stosunku do transceiverów "Antko podobnych" opartych o układy NE602. Mieszacze te były/są wykorzystywane w transceiverach Kenwood, Yaesu, karta katalogowa jest tylko po Japońsku, co oznacza że nie były produkowane na rynek europejski czy amerykański.

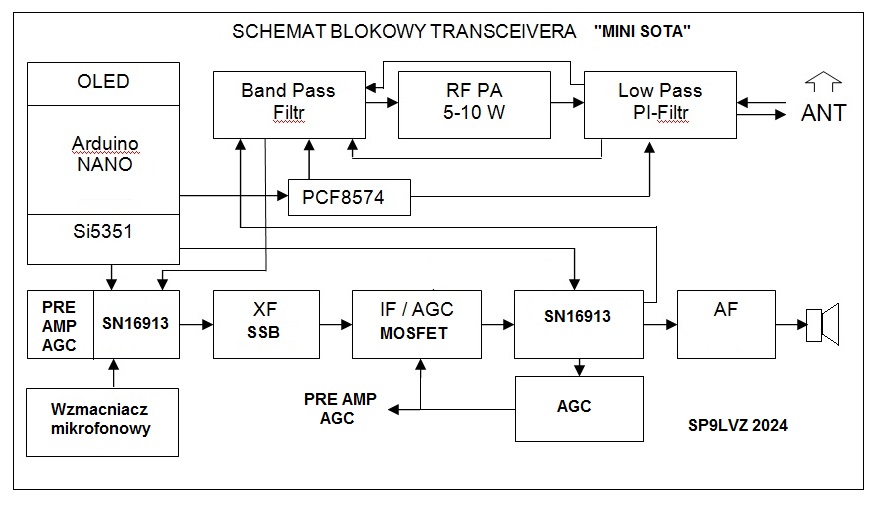

Koncepcja transceivera. Mieszacze SN16913 prawdopodobnie nie były dotychczas wykorzystywane w takiej konfiguracji transceiverów amatorskich, nie znalazłem schematów takich rozwiązań w internecie i czasopismach.

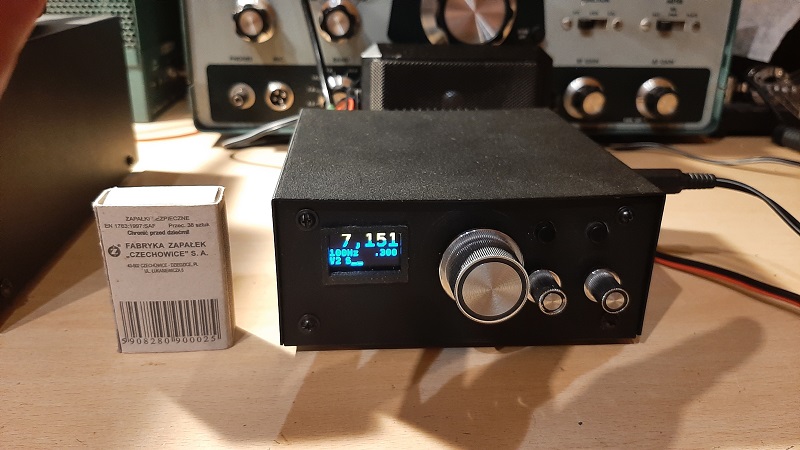

Widok ogólny, wielkość w porównaniu do pudełka zapałek


Podczas montażu


Liknk do filmu w trakcie prób odbioru:

https://youtu.be/onu6xYPA_uM

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 16-09-2024 10:38 przez SP9LVZ.)
12-09-2024 10:03
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 727
Dołączył: 13-01-2015
Post: #2
RE: TRX SSB QRP MINI-BLU na bazie mieszaczy SN16913
Prototyp miniBLU na pasmo 7 MHz uruchomiony w pełni z nadajnikiem QRP 10W na 2xRD16HHF. Zrealizowałem 5 testowych QSO, z bardzo dobrą oceną modulacji. Jedyny problem jaki widzę, to niezbyt duże tłumienie BFO SN16913 jako modulator SSB - nieco ponad 30dB. W przypadku współpracy z PP9, nie stanowi to problemu, bo dodatkowe wytłumienie zapewnia dobrze ustawione zbocze filtru. Natomiast w przypadku filtru wykonanego z rezonatorów należy zadbać o to by zbocze od strony BFO było dostatecznie ostre.
Nie ma potrzeby dodawania przed SN16913 jako mieszacza rx przedwzmacniacza na stale pracującego. Podobnie jak w BLU w torze p.cz. po filtrze kwarcowym powinny być dwa mosfety objęte ARW. Planuję zrealizować wersję wielopasmową z uwzględnieniem doświadczenia z uruchomienia prototypu, wtedy przedstawie schemat wersji końcowej.
W przypadku wersji tylko CW, tor odbiornika na SN16913 jako mieszacz i demodulator można uznać, że do prostego trx będzie bardzo dobry i łatwy do wykonania.

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 05-10-2024 19:27 przez SP9LVZ.)
05-10-2024 19:26
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 727
Dołączył: 13-01-2015
Post: #3
RE: TRX SSB QRP MINI-BLU na bazie mieszaczy SN16913
Przygotowałem prezentację koncepcji miniBLU na filmie wraz z fragmentami QSO.
"miniBLU" - uruchomiony, funkcjonuje lepiej niż oczekiwania wobec niego...
Polecam SN16913 do realizacji transciverów zamiast NE602/612.
https://youtu.be/WckUWY6yV-s

http://sp9lvz.sp-radio.eu/
11-10-2024 13:10
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #4
RE: TRX SSB QRP MINI-BLU na bazie mieszaczy SN16913
Czy jest jakiś datasheet dobry do tego układu? Może szukałem niedbale ale znalazłem tylko jakieś pojedyncze strony i do tego chyba po japońsku Smile Najlepsze co znalazłem to tu:
https://ja9ttt.blogspot.com/2020/04/sn16...esign.html

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
14-10-2024 11:41
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 727
Dołączył: 13-01-2015
Post: #5
RE: TRX SSB QRP MINI-BLU na bazie mieszaczy SN16913
Tak jak omawiam na filmie informacji o SN16913 - nie znalazłem poza stroną JA9TTT, żadnych szerszych informacji o tym mieszaczu.
Znalazłem dokumentacje serwisowe kilku transceiverów Kenwood i Yaesu, w których te mieszacze były i są stosowane. Dobrze znany FT817 zawiera aż trzy te układy, w modulatorze, demodulatorze i jako mieszacz w torach p.cz. Wynika z tego, że ten układ od lat był produkowany dla sprzętu radiokomunikacyjnego - stosowany w Japonii. Być może dla tego karta katalogowa jest tylko w języku japońskim.
Nie znalazłem żadnego opracowania wykonania transceivera amatorskiego na tych układach. Jeśli nie ma w Internecie, to czy znaczy, że nikt jeszcze takiego TRX nie zrobił? Nie wiem. Może ktoś jeszcze poszuka i znajdzie jakieś opracowanie trx amatorskiego z SN16913.
Układy są obecnie dostępne i bardzo tanie na zagranicznym portalu.... warto może poeksperymentować z nimi w miejsce NE602.
Od kilkunastu dni testuję trx miniBLU na tych układach, zrobiłem już wiele QSO ze stacjami z całej EU na QRP 10W na 7MHz.
Układy SN16913 mieszaczu RX/modulatorze i demodulatorze/mieszaczu TX, jak dla mnie pracują o wiele lepiej niż NE602.
Jednen z wielu testów, który robiłem to odbiór stacji obok bardzo silnych sygnałów - brak efektu intermodulacji.

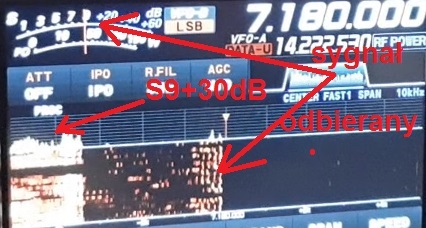

Jeden z przykładów poniżej, dla lepszego zobrazowania sytuacji zrobiłem zdjęcie obrazu tych sygnałów na ekranie FTdx10 - odbiór był identyczny (na miniBLU i FTdx10), z poprawką na jakość zboczy filtru w miniBLU (filtr 6-kwarciwy na rezonatorach 10,7MHz). Odbierałem sygnał S9, a dokładnie 3kHz poniżej była stacja S9+30dB. Nie było efektów mieszania inermodulacyjnego tych sygnałów na SN16913.


Załączam fragment datasheet który posiadam i na podstawie którego projektowałem miniBLU plus opracowania testów JA9TTT, starałem się nieco przetłumaczyć z tej karty.


Załączone pliki
.pdf  SN16913P_data.pdf (Rozmiar: 465.58 KB / Pobrań: 109)

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 15-10-2024 11:01 przez SP9LVZ.)
14-10-2024 20:12
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
