QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #1
QRP-CW wg. SP5QU - prośba o identyfikację mojego QRP z przed 30 lat
http://img706.imageshack.us/img706/3426/dsc07721xn.jpg
http://img85.imageshack.us/img85/7900/dsc07720p.jpg

Mała miejscowość, części ze starych telewizorów, antena rozpięta pomiędzy blokami, Młody Technik, Radioamator i krótkofalowiec, ABC Krótkofalowca. Zero kontaktu z kimkolwiek o podobnych zainteresowaniach, pierwszy odbiornik superreakcyjny na 80 m, pierwszy przypadkowy nasłuch, marzenia o własnym znaku. Budowa "profesjonalnego" urządzenia !!!! odbiera, ale czy nadaje? jak zestroić? Potem klasa maturalna, studia, stan wojenny, urządzenie przeleżało w akademickiej kuchni pod zlewem prawie 4 lata. Kilka dni temu znalazłem klucz, po kabelku doszedłem do metalowej skrzynki .... Zdekompletowane, zardzewiałe ... chciałbym przywrócić go do życia. Minęło 30 lat, to był październik 1980. Dokumentacja z Radioamatora i krótkofalowca, a może z jakiejś książki? pomóżcie, może ktoś rozpozna! Skąd ja mogłem wziąć schemat, wzór płytki, może ktoś pamięta, może ktoś coś takiego robił. Niewiele mi pozostało z tamtych czasów.

Jerzy
10-07-2010 2:00
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP2JH Offline
Waldek
**

Liczba postów: 86
Dołączył: 18-06-2009
Post: #2
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Witam.
Jest to trx cw sp5qu opisany w Radioamatorze lub Radioelektroniku.Numeru niestety nie pamiętam. Zrobiłem na nim trochę qso.
Pozdrawiam Waldek
10-07-2010 2:14
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AN Offline
Włodek
*

Liczba postów: 48
Dołączył: 09-11-2009
Post: #3
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Witam.
W latach 70 wykonałem ten homodynowy transceiver na 80m wg. Wiktora SP5QU. Był on zbudowany na niepełnowartościowych półprzewodnikach CEMI znakowanych kolorowymi kropkami Smile. Konstrukcja opisana była w Radioamatorze i Krótkofalowcu, ale chyba nie zachował mi się już ten numer. Mam natomiast Informator Krótkofalowca z 1975r, w którym jest schemat i opis tego QRP. Wieczorem zeskanuję i umieszczę na Forum.
Pozdrawiam.
10-07-2010 17:26
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #4
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Opis urządzenia był zamieszczony w połowie lat 70-tych w Radioamatorze i Krótkofalowcu. Artykuł o tytule "Najprostszy transceiver telegraficzny na 3,5MHz" autorstwa Wiktora Chojnackiego SP5QU składał się z dwóch części i zawierał schemat, projekt druku, rozmieszczenie elementów, oraz opis wykonania.
To był mój pierwszy TRX w całości na półprzewodnikach CEMI. Paramenty były mizerne, słabiutki odbiornik ale radość z łączności na CW ogromna. Urządzenie oddałem Koledze ale dokumentację oraz kilka tranzystorów oznaczonych kolorowymi kropkami mam nadal. Postaram się wykonać skany i zamieścić na forum. Tymczasowo kilka wybranych zdjęć z opisu


Załączone pliki Miniatury
İmage İmage İmage

73 Adam
11-07-2010 0:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AN Offline
Włodek
*

Liczba postów: 48
Dołączył: 09-11-2009
Post: #5
RE: Prośba o identyfikację mojego QRP z przed 30 lat

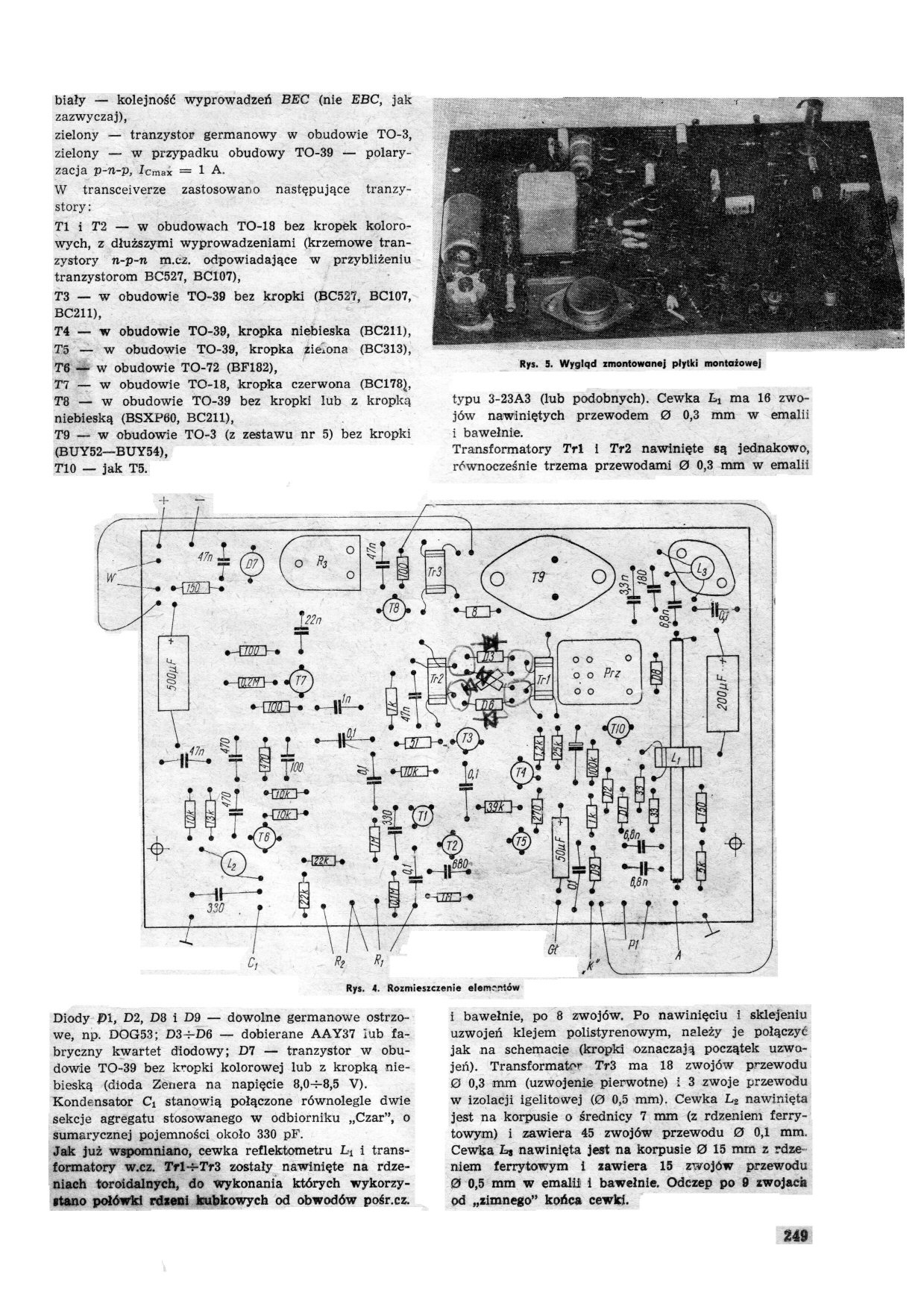

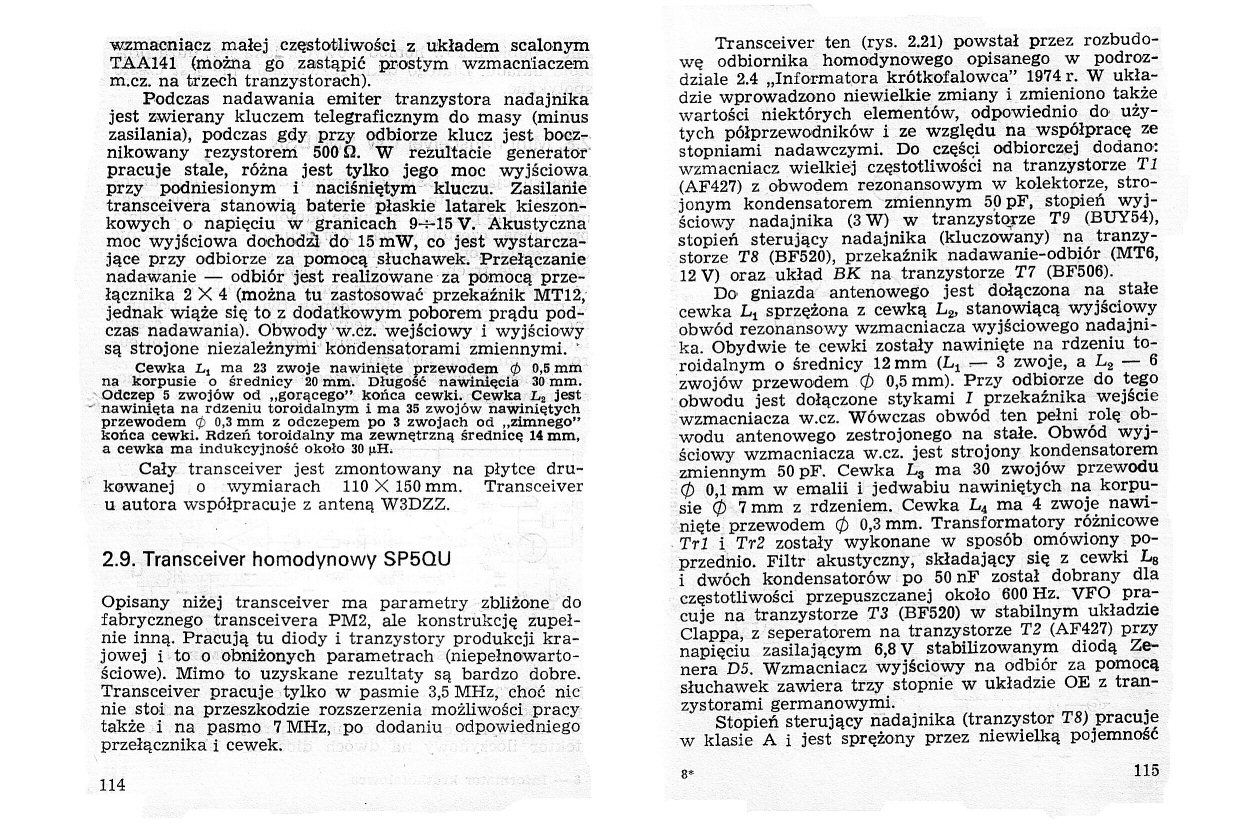

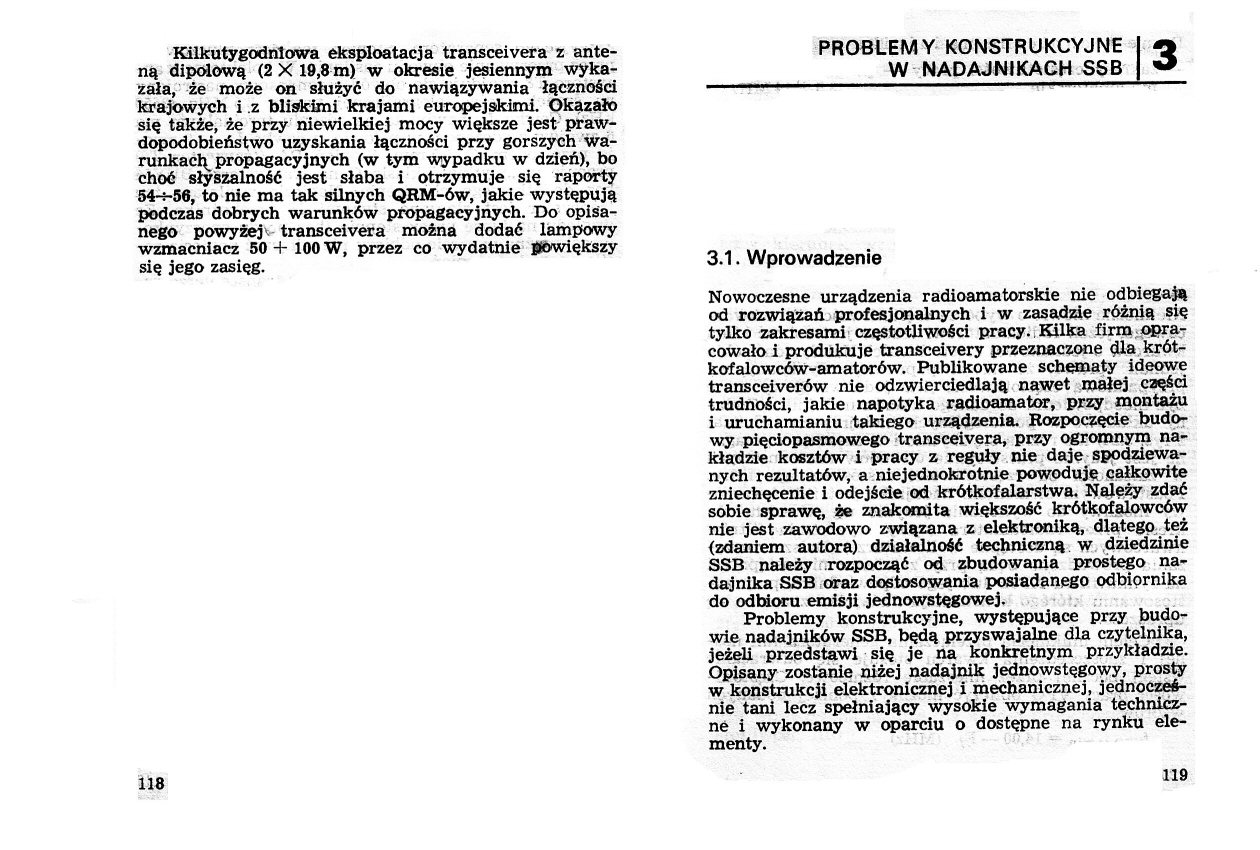

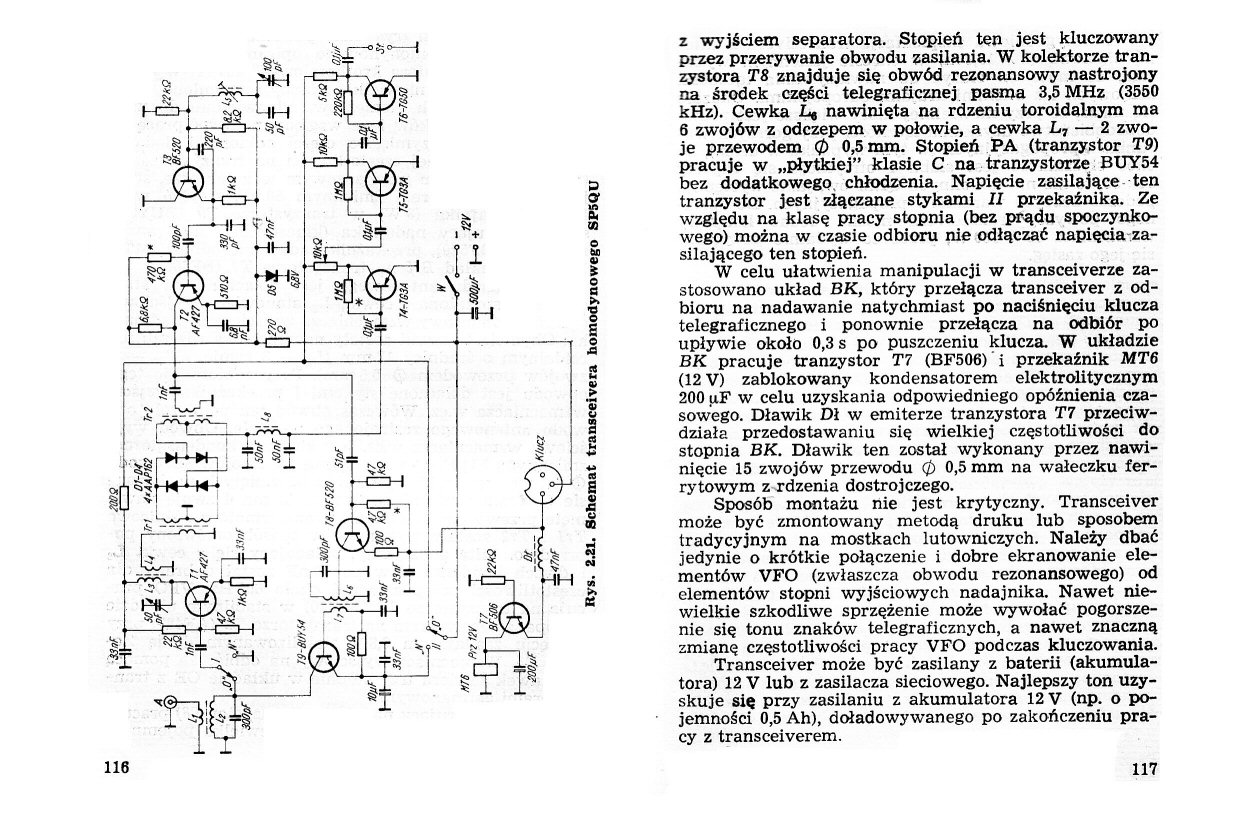

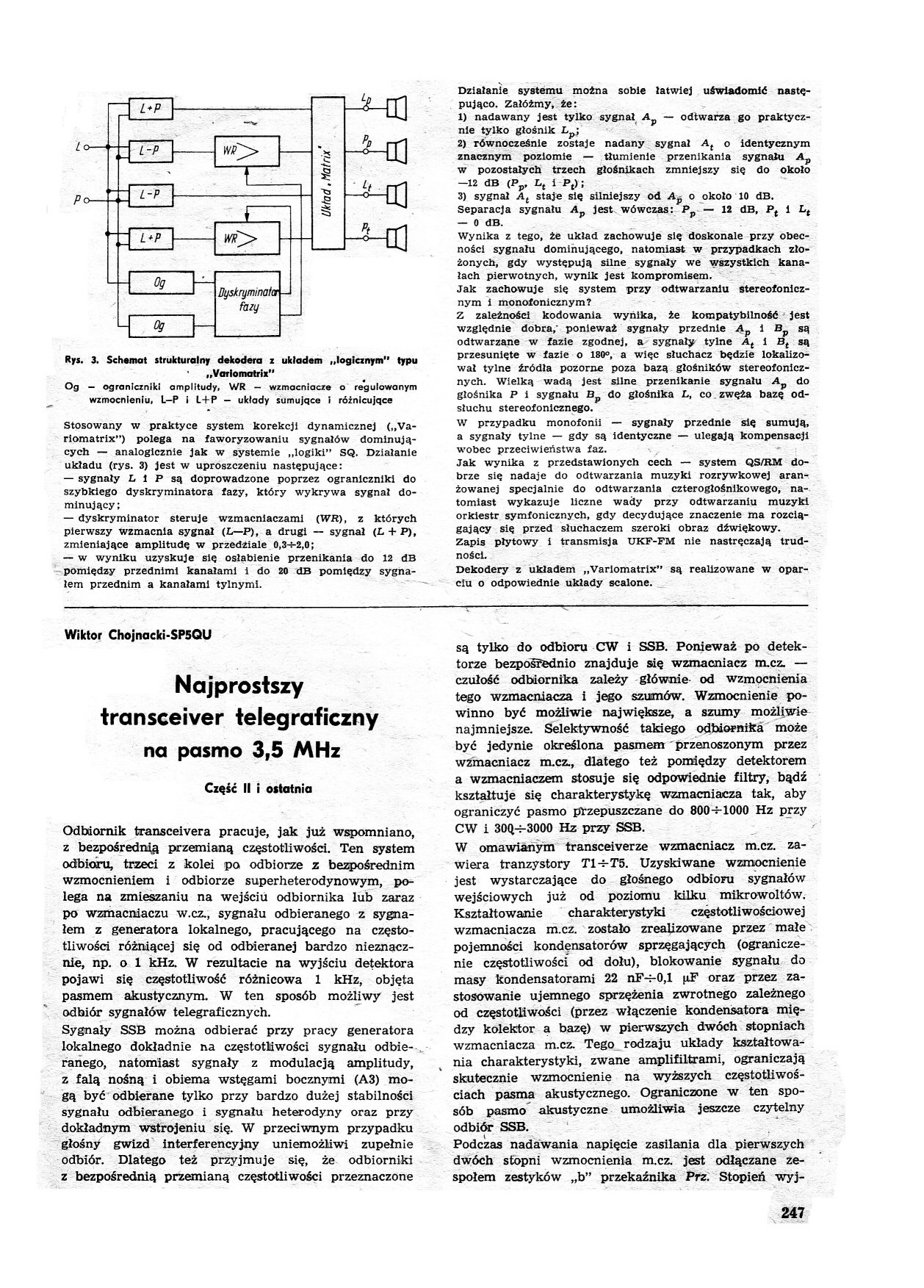

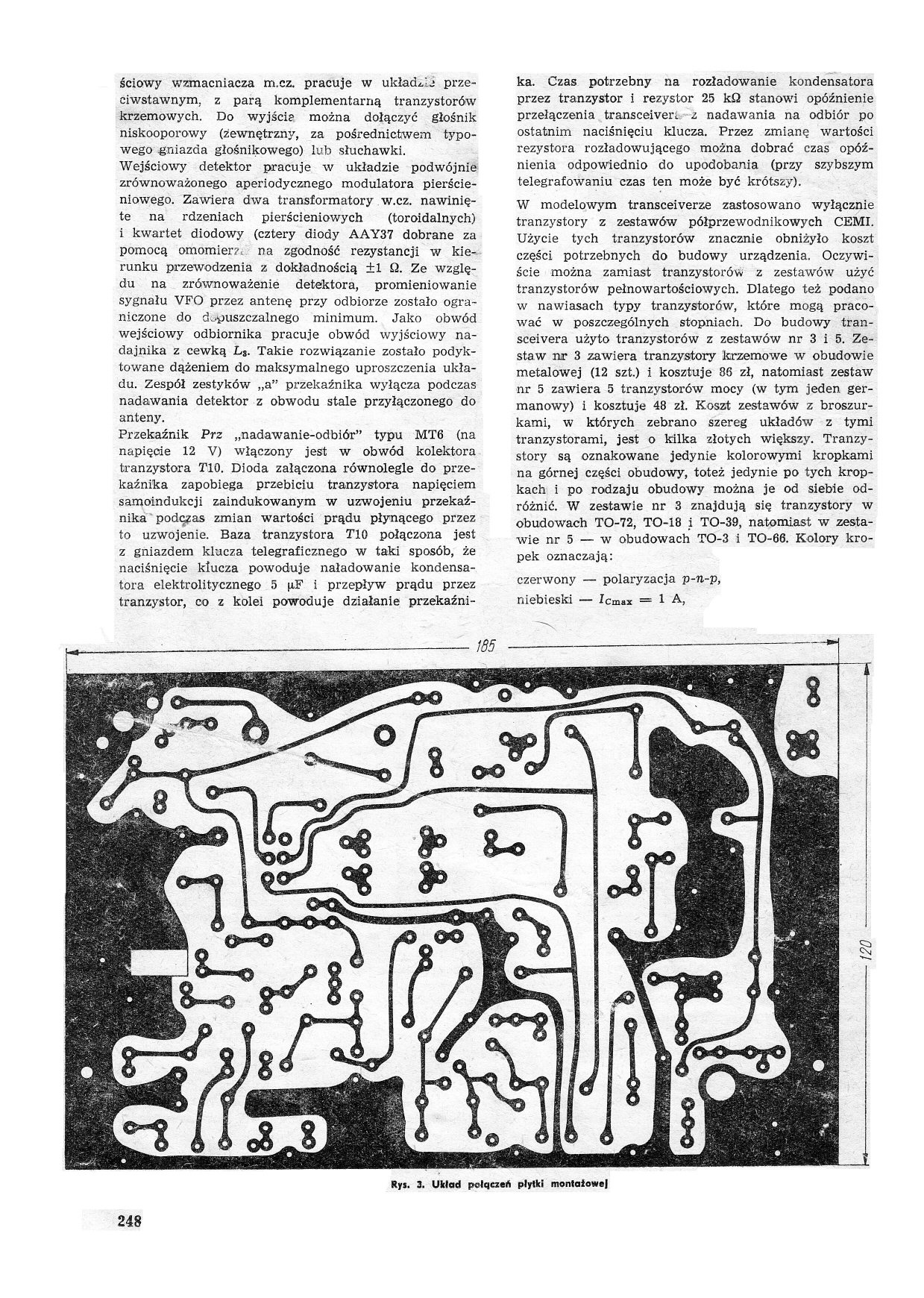

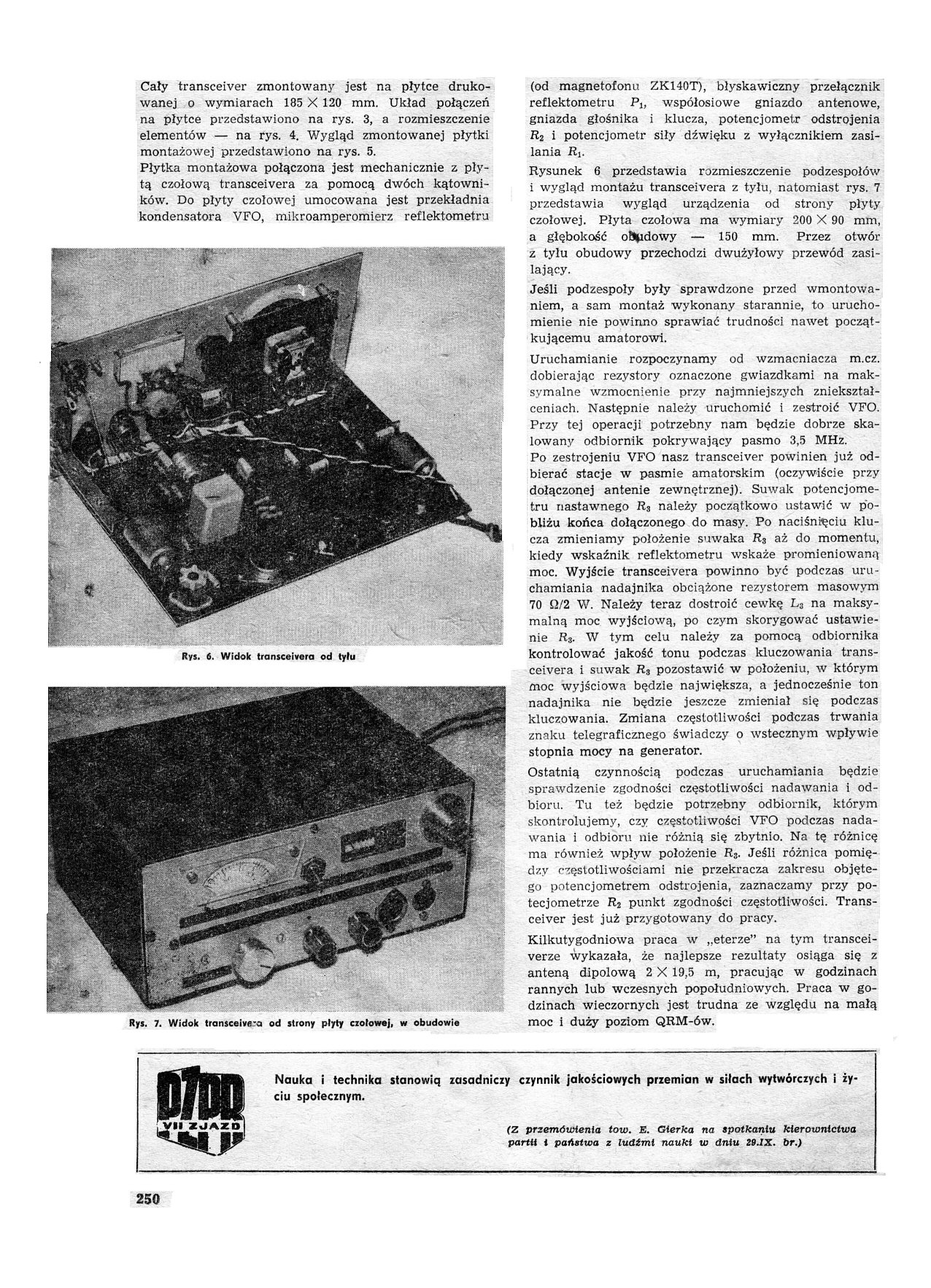

Pierwsza część artykułu u mnie nie zachowała się. Załączam drugą część i opis z Informatora Krótkofalowca.
Pozdrawiam Włodek. İmage İmage İmage İmage İmage İmage İmage
11-07-2010 3:40
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #6
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Panowie jesteście WIELCY!
Wymyjemy go, wymienimy elektrolity, posprawdzamy obwody, zestroimy i -.-. --.- no właśnie trzeba by jakiś znak zdobyć. Kiedy najbliższy egzamin w okolicach Krakowa ? No i telegrafię trzeba będzie odświeżyć. Na słuch tylko 3 znaki odbieram, sporo czasu minęło Confused Polecacie jakieś okoliczne kluby?

Jeszcze jedno sobie przypomniałem... zrobiłem wtedy odbiornik na lampach !!! To były dwie lampy EF80. Podłączało się to do radia z gramofonem. Wszystko niby było ok, ale z głośnika dochodziły jedynie szumy i gwizdy. Po latach dopiero dowiedziałem się o przyczynach klęski - chciałem wszystko zrobić "profesjonalnie" wszystkie kable, włącznie z sygnałowym mcz (bez ekranu) związałem w jedną wiązkę i okręciłem taśmą izolacyjną Sad . To byłą 8 klasa podstawówki ! Big GrinBig GrinBig Grin
11-07-2010 10:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9VNM Offline
Jerzy
***

Liczba postów: 100
Dołączył: 18-06-2009
Post: #7
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Jerzy_Mi !
Klub a jakże jest, powojskowy w okolicach Dąbia. Na warsztatach QRP w Burzeninie poznałem kolegów z Krakowa właśnie z tego klubu. Poza tym zawsze możesz wpaść we wtorki na Basztową. Zapewniam, że znajdziesz tam naprawdę prawdziwych ("mocno zakręconych") hamów.
Jakbyś potrzebował to odgrzebię kontakt tylko pisz na priv.

Poza tym, sentyment sentymentem ale o ile nie zakładasz "izby pamiątkowej" to nie trać czasu i zrób raczej coś użytkowego z czym mógłbyś wyjść w eter.

73/72!
(Ten post był ostatnio modyfikowany: 12-07-2010 14:53 przez SP9VNM.)
12-07-2010 14:53
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #8
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Dzięki Jerzy.
Bez klubu nie da rady ... Eter mnie tak bardzo nie kręci jak sprzęt. Na dodatek lubię proste rozwiązania. Odpalę staruszka i zobaczymy.

Jeszcze raz dzięki za schematy.
SQ6LJN - Twój schemat to starsza wersja - jeszcze na tranzystorach TG3A i TG5, a opis jest nowszej wersji - tego na torebkach z CEMI. Ja mam nowszą wersję ze schematu podanego przez SP5FCS.

Problem mam z anteną, muszę znaleźć coś zasilane z jednej strony.

Jerzy_Mi
(Ten post był ostatnio modyfikowany: 12-07-2010 16:21 przez SQ9RFC.)
12-07-2010 16:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AN Offline
Włodek
*

Liczba postów: 48
Dołączył: 09-11-2009
Post: #9
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Witam.
Schemat i opis z Informatora Krótkofalowca to rzeczywiście starsza wersja (z 1975r.) natomiast reszta dotyczy Twojego urządzenia. Pierwsza część artykułu niestety u mnie się nie uchowała, ale wstawiłem 2 część(z listopada 1975) z opisem i metodyką uruchomienia.Smile
Pozdrawiam Włodek.
12-07-2010 21:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #10
RE: Prośba o identyfikację mojego QRP z przed 30 lat
Jako, że u mnie zachowała się pełna dokumentacja dodaję brakującą pierwszą część opisu, niech będzie komplet w jednym miejscu. Przepraszam Kolegów za marną jakość zdjęć.

PS. Warto uważnie przeczytać pierwsze zdanie:
"Opis dotyczy modelu wykonanego na zlecenie redakcji i wypróbowanego praktycznie przez konstruktora"


Załączone pliki Miniatury
İmage İmage İmage İmage

73 Adam
20-07-2010 22:49
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
