Lampowy odbiornik 160/80/40m
MAREKMAZUR Offline


Liczba postów: 2
Dołączył: 27-12-2022
Post: #1
Lampowy odbiornik 160/80/40m
Witam Kolegów,

Jestem nowy na forum i interesuję się nasłuchem pasm amatorskich oraz konstruowaniem z wykorzystaniem lamp.Chciał bym przedstawić swoją ostatnią konstrukcje odbiornika na pasma jak w temacie.Odbiornik jest superheterodyną z pojedyńczą przemianą częstotliwości 9MHz.Cały odbiornik to mix różnych rozwiązań.Po krótce opiszę lampy które zastosowałem i krótki opis.

Wzmacniacz m.cz 6F12P
Demodulator zrównoważony 2xEAA91
BFO 6Ż1P
Wzmacniacz p.cz 2xEF183(jeszcze nie objęty ARW)Zastosowałem fabryczny filtr PP9
Lokalny oscylator 184
Mieszacz ECH81
Wzmacniacz w.cz 6Ż9P

Całość wykonałem na płytce PCB o wymiarach 31x16cm.Układ potrzebuje już tylko drobnych dopracowań wizualnych.
Chętnie podzielę się Kolegom swoimi doświadczeniami,odpowiem na pytania i oczywiście wysłucham rad.

Pozdrawiam


06-02-2023 15:31
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
AdamC Offline
Użytkownik
***

Liczba postów: 161
Dołączył: 28-05-2010
Post: #2
RE: Lampowy odbiornik 160/80/40m
To prosimy jeszcze schemat , przyda się do dyskusji bo z wyglądu ładny.
06-02-2023 17:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6IFN Offline
Ryszard
****

Liczba postów: 456
Dołączył: 23-03-2010
Post: #3
RE: Lampowy odbiornik 160/80/40m
Oraz fotkę od strony montażu....jakość wykonanych prac montażowych ma znaczenie...
06-02-2023 17:38
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
MAREKMAZUR Offline


Liczba postów: 2
Dołączył: 27-12-2022
Post: #4
RE: Lampowy odbiornik 160/80/40m
Generalnie schematu nie ma.Wzmacniacz p.cz jest wykonana według G3RNL,m.cz Z 6F12P od US5MSQ,mieszacz na ECH81 to klasyczny układ.

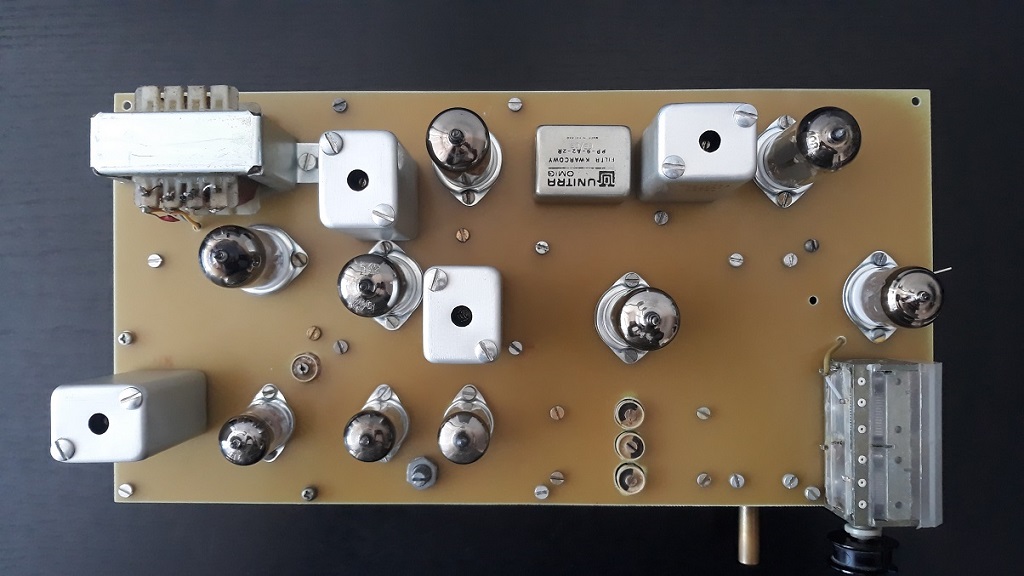

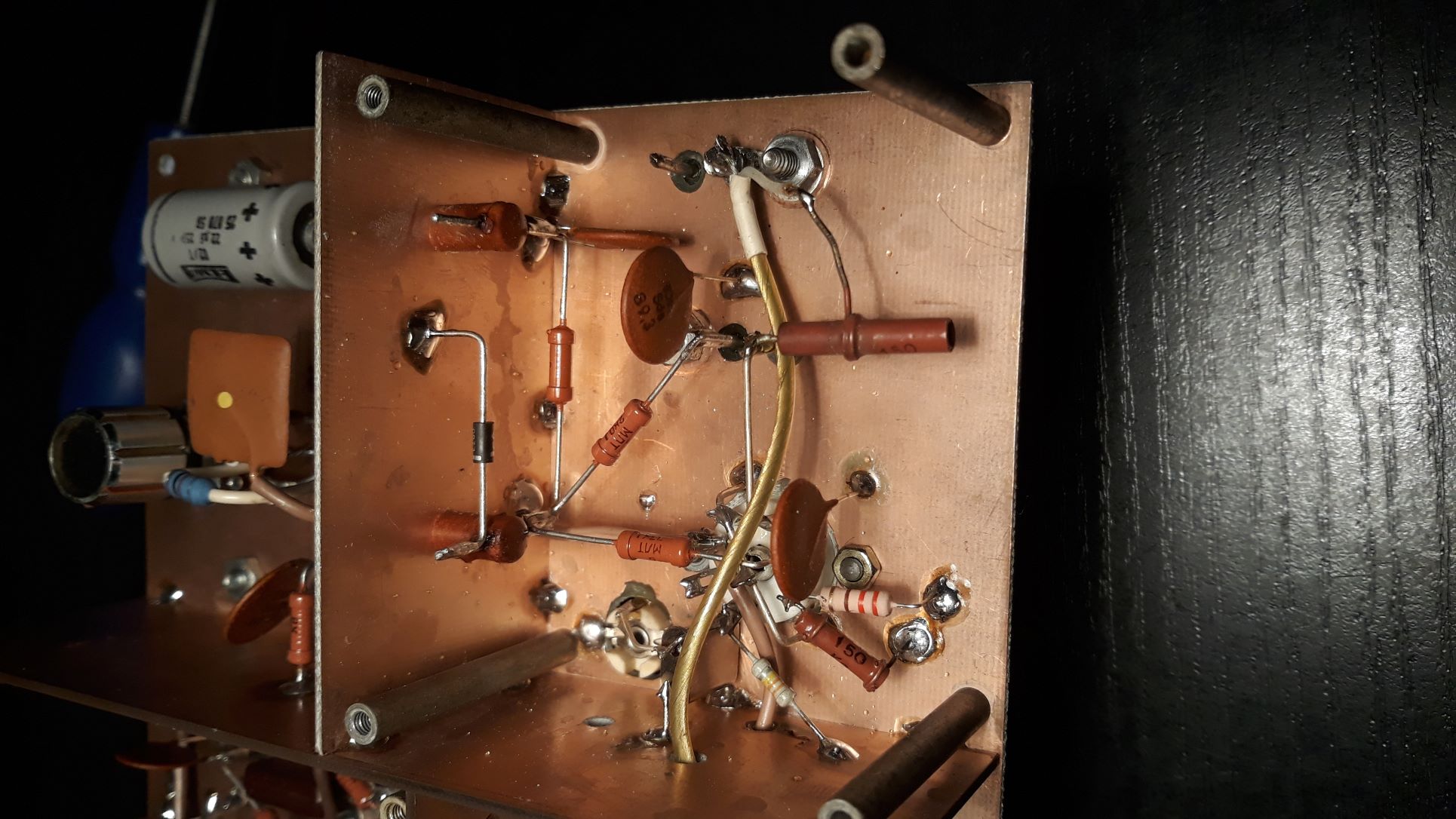

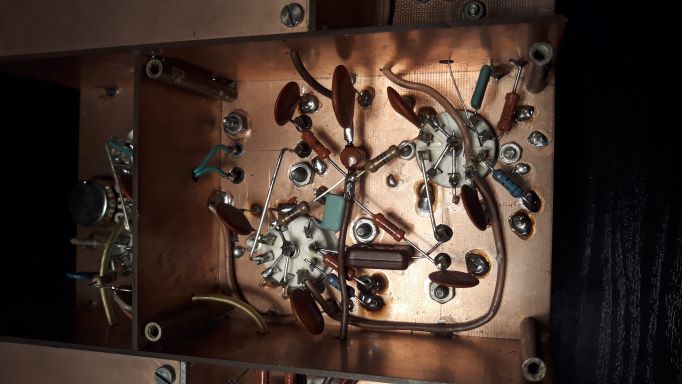

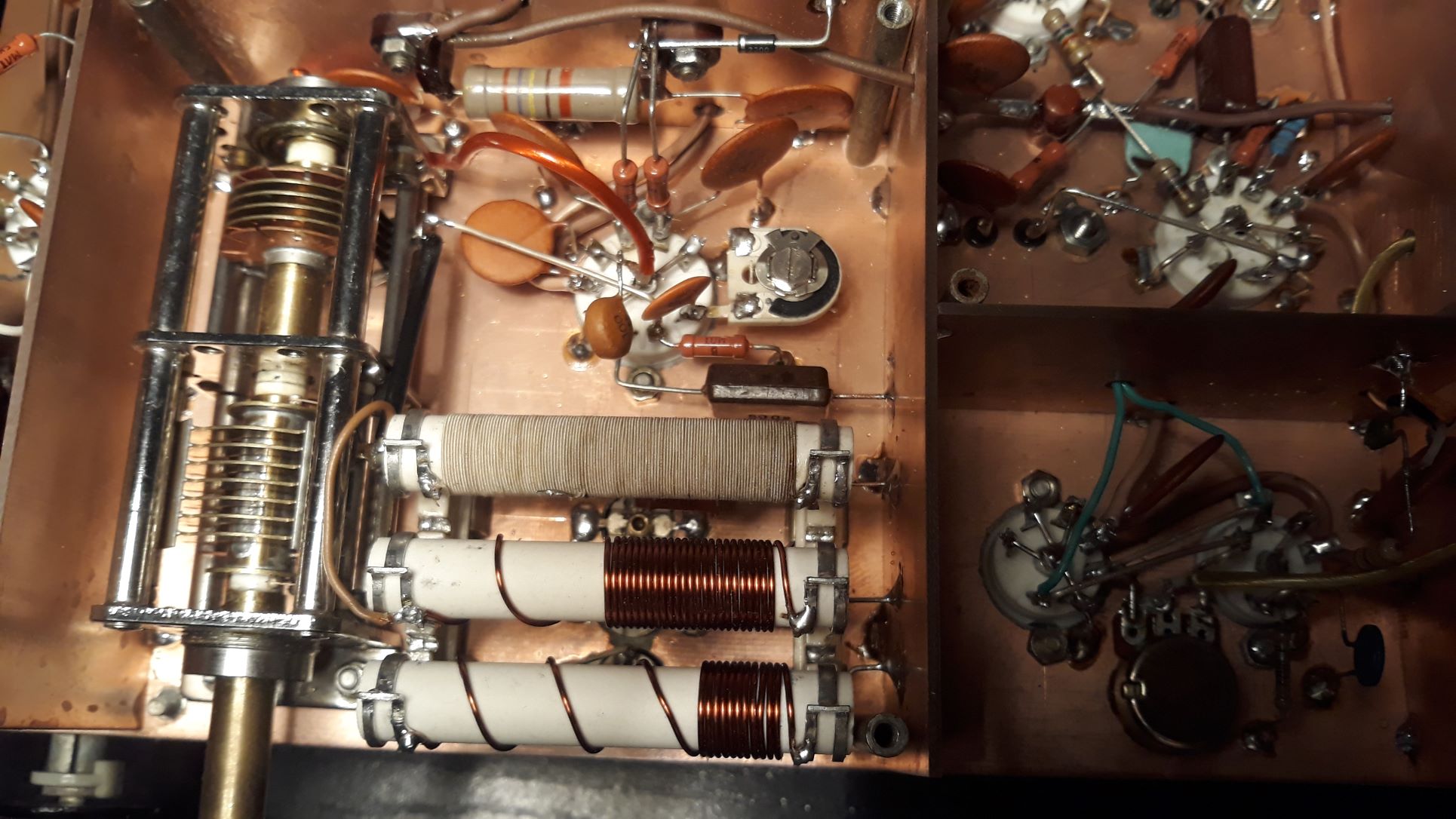

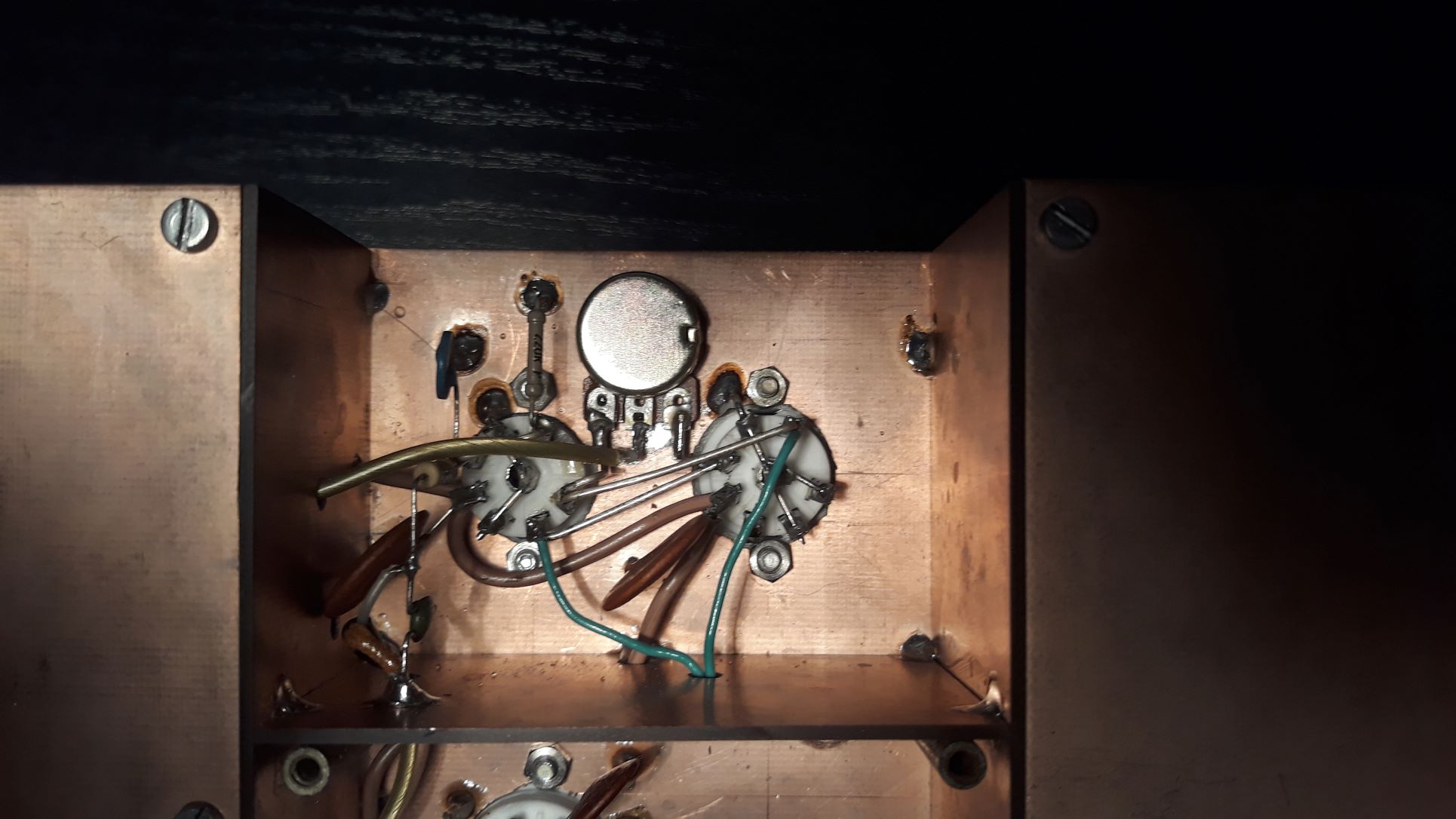

Dołączam kilka zdjęć od strony montażu.
Wzmacniacz p.cz İmage


Załączone pliki Miniatury
İmage İmage İmage
(Ten post był ostatnio modyfikowany: 06-02-2023 18:29 przez MAREKMAZUR.)
06-02-2023 18:29
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP1CWL Offline
Stanisław
***

Liczba postów: 137
Dołączył: 27-07-2011
Post: #5
RE: Lampowy odbiornik 160/80/40m
Moje gratulacje , jestem zachwycony starannością wykonania urządzenia a tym bardziej że w technice lampowej tak bliskiej mojemu sercu. Jeszcze raz gratuluję wykonanego urządzenia.
Pozdrawiam Stanisław.
06-02-2023 19:19
