TX-RX na 7,030 MHz "Tylko dla Orłów"
SP9KD Offline
Wojtek
*

Liczba postów: 12
Dołączył: 20-03-2020
Post: #11
RE: TX-RX na 7,030 MHz "Tylko dla Orłów"
Widzę trend unikania NE612 i LM386 w prostych konstrukcjach w który i ja zamierzam się wpisać.
Myślałem o kluczowaniu przełącznika analogowego i wykorzystaniu wzmacniaczy operacyjnych.. Tu jeszcze nie mam pełnego obrazu ale jestem na dobrej drodze Smile

Życzę powodzenia i bardzo jestem ciekaw wyniku końcowego. Zarówno projektu jak i wyniku w konkursie!

73 Wojtek SP9KD
(Ten post był ostatnio modyfikowany: 05-10-2022 9:35 przez SP9KD.)
03-10-2022 18:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 725
Dołączył: 13-01-2015
Post: #12
RE: TX-RX na 7,030 MHz "Tylko dla Orłów"
Każdy ma swoje koncepcje trx, w tym mieszaczy i demodulatorów.. ja idę w najbardziej z analogowych bo brzmienie sygnału cw jest jak dla mnie najlepsze.. wg mnie mieszanie na kluczach jest dobre ale dla układów sdr.. dla prostych układów qrp nie zakładam konieczności wysokiego IP3. Jak już bedziemy mieli coś gotowe to zrobimy tu wpis.

http://sp9lvz.sp-radio.eu/
03-10-2022 20:19
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9KD Offline
Wojtek
*

Liczba postów: 12
Dołączył: 20-03-2020
Post: #13
RE: TX-RX na 7,030 MHz "Tylko dla Orłów"
Będę zaglądał. Zmartwiłeś mnie tym że brzmienie cw po mieszaniu na kluczach może być gorsze niż na mieszaczu klasycznym bo też zależy mi na dobrym audio. Z drugiej strony chciałbym zrobić coś na częściach które są w bieżącej produkcji i w miarę łatwo dostępne więc zostanę już przy tym i zobaczę jak wyjdzie. Jak napisałeś każdy ma swoje koncepcje.

73 Wojtek SP9KD
(Ten post był ostatnio modyfikowany: 05-10-2022 10:39 przez SP9KD.)
05-10-2022 10:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 725
Dołączył: 13-01-2015
Post: #14
RE: TX-RX na 7,030 MHz "Tylko dla Orłów"

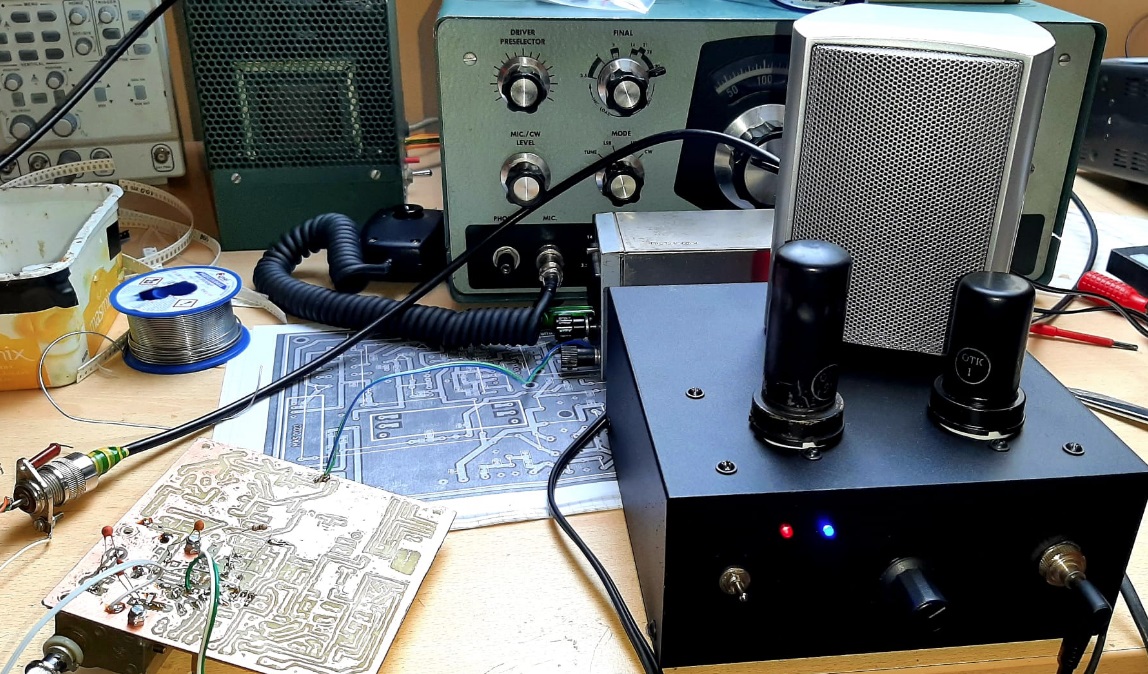

Mówimy tu generalnie o dwóch koncepcjach - prosty układ homodynowy i odbiornik z przemianą częstotliwości w którym jest demodulator sygnału audio. Mieszanie na kluczach sygnałem prostokątnym daje dużo produktów harmonicznych, dlatego trzeba zrobić bardzo dobre filtry pasmowe w przypadku układów homodynowych byś nie słyszał sygnałów z wyższych pasm i jak dla mnie daje inne brzmienie w demodulacji (być może w związku z tym kluczowaniem prostokątem) niż "klasyczne" demodulatory z vfo sygnał sinus i najlepiej nie z syntezy. No ale to takie moje wrażenia osobiste odsłuchu sygnałów w zależności co jest wykorzystywane do demodulacji w odbiornikach i jaki wzmacniacz audio jest użyty. Ja aktualnie odsłuch do testów odbiornika robię na lampowym wzmacniaczu audio - a nie na układzie LM386 który jest popularnie stosowany w amatorskich konstrukcjach......
