Inne podejście - światło, podczerwień, lasery

[SQ9RZI]

Ostatnio zainteresowała mnie tematyka łączności robionych za pośrednictwem światła widzialnego, tudzież podczerwieni. Z tego co widzę za granicą tego typu eksperymenty były robione od dawna i nie mówię tutaj o eksperymentach Bella. Trochę można poczytać TUTAJ
Po raz pierwszy z tematem spotkałem się dawno temu, w książce "Proste układy elektroniczne" (ten sam projekt był też opublikowany w "Młodym Techniku"). Słyszałem też o jakimś projekcie opisanym w "nowoczesnych Zabawkach" Wojciechowskiego, ale nigdy nie miałem okazji się mu przyjrzeć.
W którymś z tegorocznych numerów "Świata Radio" opisano ponoć TRX laserowy.

TUTAJ możemy zobaczyć prezentację łączności laserowej. TUTAJ transceiver do łączności za pomocą światła z czasów drugiej wojny światowej.

Jeśli ktoś z was ma doświadczenia z tego typu łącznościami i/lub dysponuje projektami transceiverów byłabym bardzo wdzięczny za wszelkie informacje.

[SQ5NBG]

Cześć,

Zaprojektowałem i wykonałem układ TRX na 440THz na potrzeby Festiwalu Nauki "Jak to działa?", który odbył się na Wydziale Fizyki Politechniki Warszawskiej w 2007r. Artykuł o nim zamieszczony został w numerze Świata Radio 04.2010.

Układ składa się z tanich elementów, a sama transmisja opiera się na modulacji światła i podmodulacji częstotliwości w takt sygnału audio z mikrofonu. Wykorzystane zostały tanie "bazarkowe" wskaźniki laserowe.

Główny problem tego typu transmisjii jest to, że wiązka światła laserowego jest bardzo mało rozbieżna - praktycznie cała moc skupia się w jednym punkcie i trudno jest trafić w fotodiodę. Mój eksperymentalny układ nie ma zaimplementowanych żadnych dodatkowych elementów optycznych (zwierciadeł parabolicznych, soczewek skupiających) i praktycznie pozwala na dwukierunkową transmisję głosu w wolnej przestrzeni na parę metrów.

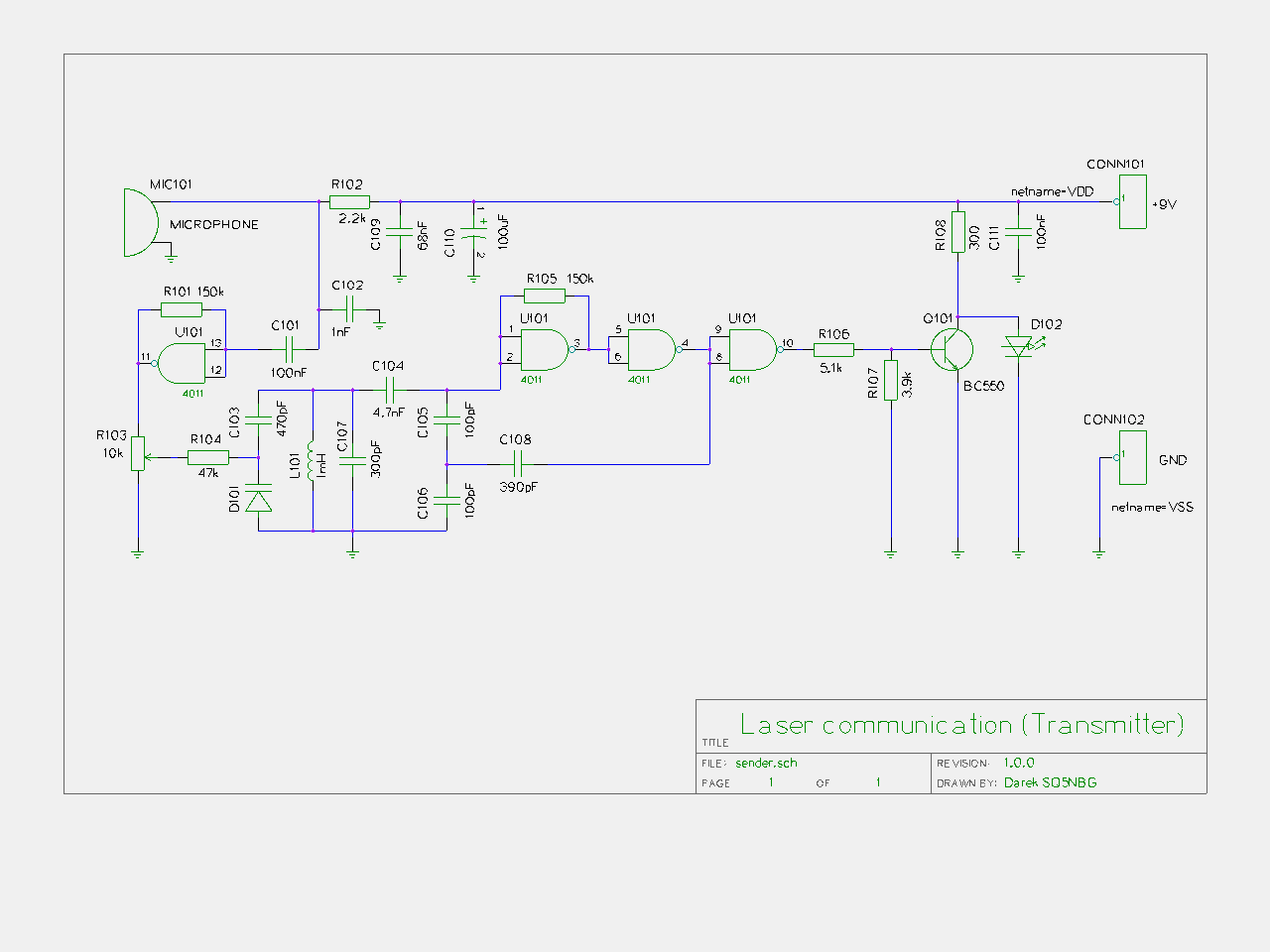

Schemat nadajnika:


  sender.pdf (Rozmiar: 7.17 KB / Pobrań: 1040)

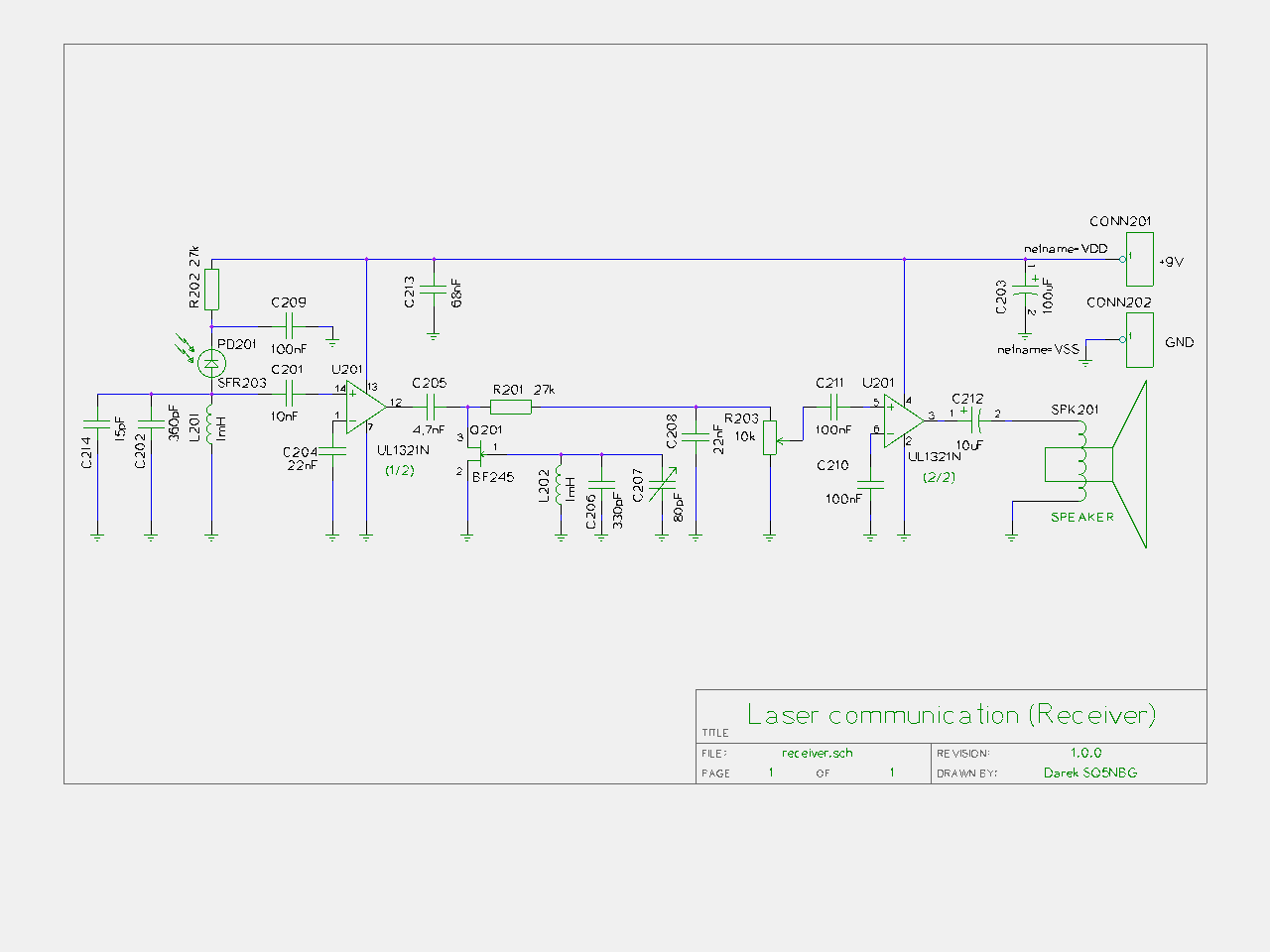

Schemat odbiornika:


  receiver.pdf (Rozmiar: 6.83 KB / Pobrań: 1016)

Jeśli chciałbyś zobaczyć w działaniu układy, to możemy jakoś się umówić - np. na spotkaniu grupy SP-HM.

[SQ9RZI]

Dziękuje za informacje na temat twojej konstrukcji. Mogę zapytać na jakim maksymalnym dystansie udało Ci się przeprowadzić łączność. Faktycznie jest to tylko kilka metrów (przynajmniej bez optyki)?
Pytam ponieważ temat interesuje mnie od dawna. Jako dzieciak zobaczyłem kiedyś materiały na temat "Fototelefonu" w "Prostych układach elektronicznych". Niestety wtedy nie byłem w stanie sprawdzić jego działania w praktyce - nie miałem telefonicznej wkładki węglowej oraz elementów potrzebnych do złożenia części optycznej - głównie soczewek, bo reflektory AFAIR były "pożyczone" z prostych latarek. Zawsze byłem ciekaw jak to w praktyce działało.

Teraz szukam ciekawych konstrukcji tego typu.
Znalazłem jeszcze m.in. coś takiego. Skoro zastosowanie lasera sprawia takie problemy to może jakaś dioda o większej mocy albo inne źródło światła sprawdziłoby się lepiej przy większym dystansie?

[SQ5NBG]

Nie robiłem pomiarów odległości, gdyż nie miałem porządnego mocowania nadajników i odbiorników. Układy umiesciłem w ekranujących puszkach bez specjalnego mocowania, a delikatne ruszenie kabelkiem od mikrofonu czy słuchawek już wpływało na cały tor optyczny. Mniej więcej moje łączności wychodziły na ok. 3m, ale jak widać po rekordach bicia odległości można znacznie więcej uzyskać

Może zainteresuje Cię projekt:
RONJA

wykorzystywane w nim są diody LED.

[SQ9RZI]

Projekt RONJA oczywiście znam. Widziałem też gdzieś projekt łącza laserowego pod rs232. Mi jednak obecnie nie chodzi o łączności cyfrowe ale zwykłą komunikację głosową za pomocą światła. Tak więc chętnie zapoznałbym się z wszelkimi projektami dotyczącymi zarówno strony elektronicznej jak i optycznej.
Może dałoby się zastosować jakieś statywy fotograficzne do pewniejszego zamocowania transceiverów?

[SP1QY]

Witam,
warto opatrzeć na stronę http://www.mikrofale.net a można tam znaleźć sprawozdanie sp8rhp z jego prób w 2004 - łączności na ponad 5 km!
Jest tam również kilka interesujących linków.

Poadrawiam
Artur, sp1qy

[SQ4AVS]

Witam

Coś takiego popełniłem co najmniej 10 lat temu na laserze i nawet było opisane w ŚR. Pełny trx w torze nadajnika 4046 w odbiorniku mc3361 -ten od fm. Ogólnie najlepsza strona to: http://modulatedlight.org/optical_comms/...ndex.html. Chcę się tym pobawić łącznie z atv laserem no nowo. Tym razem jednak wykonam odbiornik z wieloma fotodiodami (mam też moduł fotopowielacza), no i zastosuje bardzo dobry filtr optyczny na siatce dyfrakcyjnej (można zrobić z płyty dvd ;-)).

[SQ9RZI]

Hmm... Mógłbyś podzielić się swoim projektem, tudzież odesłać do odpowiedniego numeru ŚR? Jakiego lasera użyłeś? Najprostszego (z "pointera") czy czegoś bardziej zaawansowanego?

[SQ4AVS]

Laser typu pointer. Artykuł mogę podesłać pierwszą stronę, niestety tak skanowałem że ściełem numery rocznika i miesiąca gazety (nie jestem w stanie dojść który numer). Ale czasy ewidentnie akademickie. Więcej nie mogę wysłać bo to własność AVT.

[SQ9RZI]

Pierwsza strona wystarczy. Gdybym jeszcze wiedział mniej-więcej w których rocznikach szukać, to rozejrzałbym się w bibliotece.
