Tracking generator TEK 2707 do analizatora HP8591A
12345 Offline


Liczba postów: 6
Dołączył: 29-11-2017
Post: #1
Tracking generator TEK 2707 do analizatora HP8591A
Witam
Trafił mi się stary zewnętrzny tracking generator Tektronix TEK 2707 i zastanawiam się czy dało by się go dostosować do pracy z moim analizatorem HP8591A .
Czy ktoś już coś takiego próbował ,czy to możliwe w prosty sposób wykonać ?
pozdrawiam
(Ten post był ostatnio modyfikowany: 17-05-2020 18:45 przez 12345.)
17-05-2020 18:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3IQ Offline
Bogdan
****

Liczba postów: 281
Dołączył: 23-10-2011
Post: #2
RE: Tracking generator TEK 2707 do analizatora HP8591A
Mam dla HP-8561E. Działa bardzo dobrze w zakresie od 0.5 do 2.9GHZ. Schemat jest następujący:

.pdf  tg_01.pdf (Rozmiar: 42.59 KB / Pobrań: 577)
18-05-2020 18:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
12345 Offline


Liczba postów: 6
Dołączył: 29-11-2017
Post: #3
RE: Tracking generator TEK 2707 do analizatora HP8591A
Witam
Jeden z forumowiczów ,który budował już tracking generatory powiedział mi ,że w prosty sposób nie da się go dostosować do mojego analizatora .
Może więc wykorzystać moduły z niego i dobudować brakujące właściwe do HP8591A .Właściwie wygląda ,że trudnym do opanowania jest tu oscylator reszta wygląda standardowo .Może ''wystarczy'' dobudować odpowiedni generator na 2121,4MHz
i podać sygnał na mieszacz?

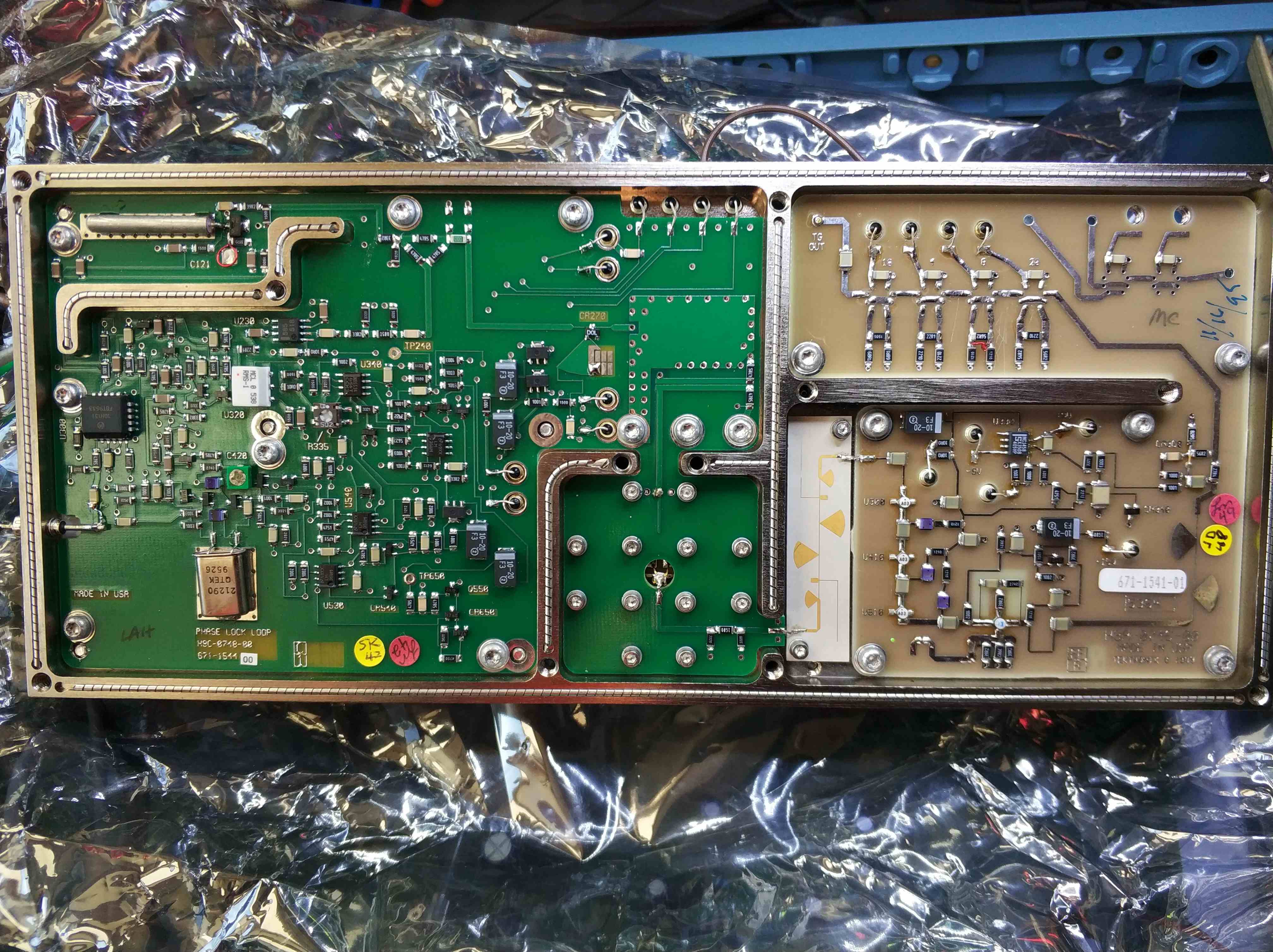

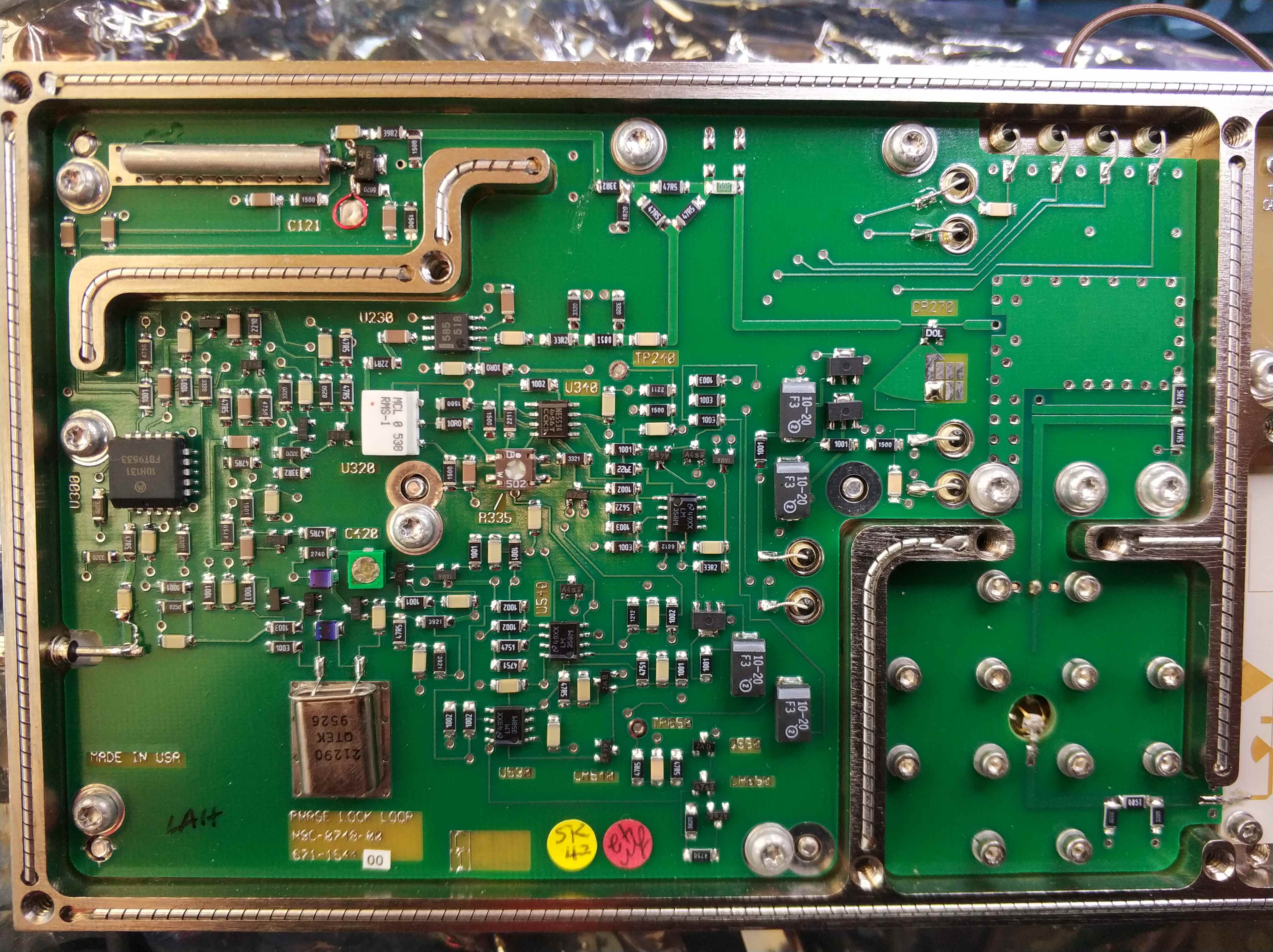

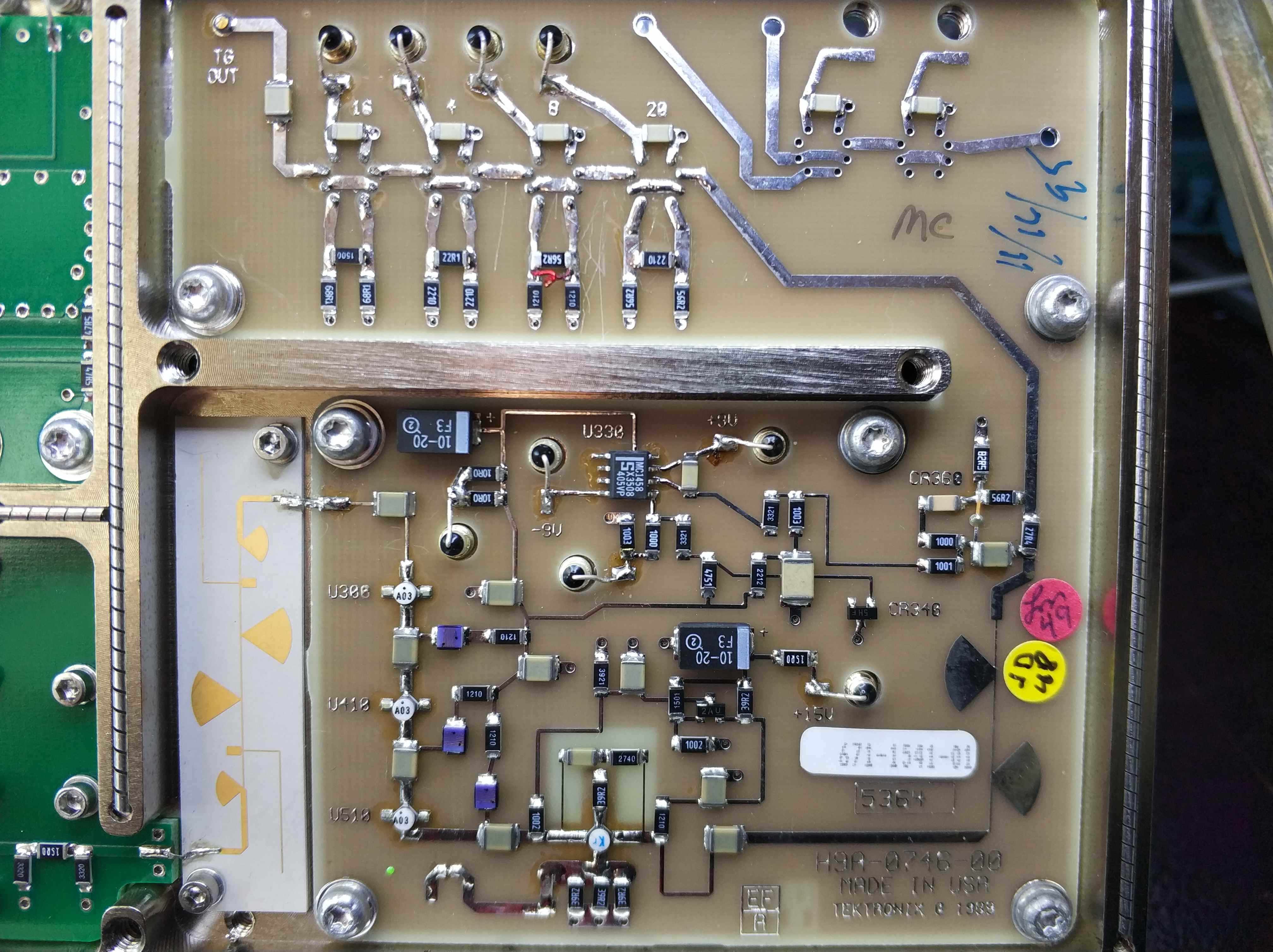

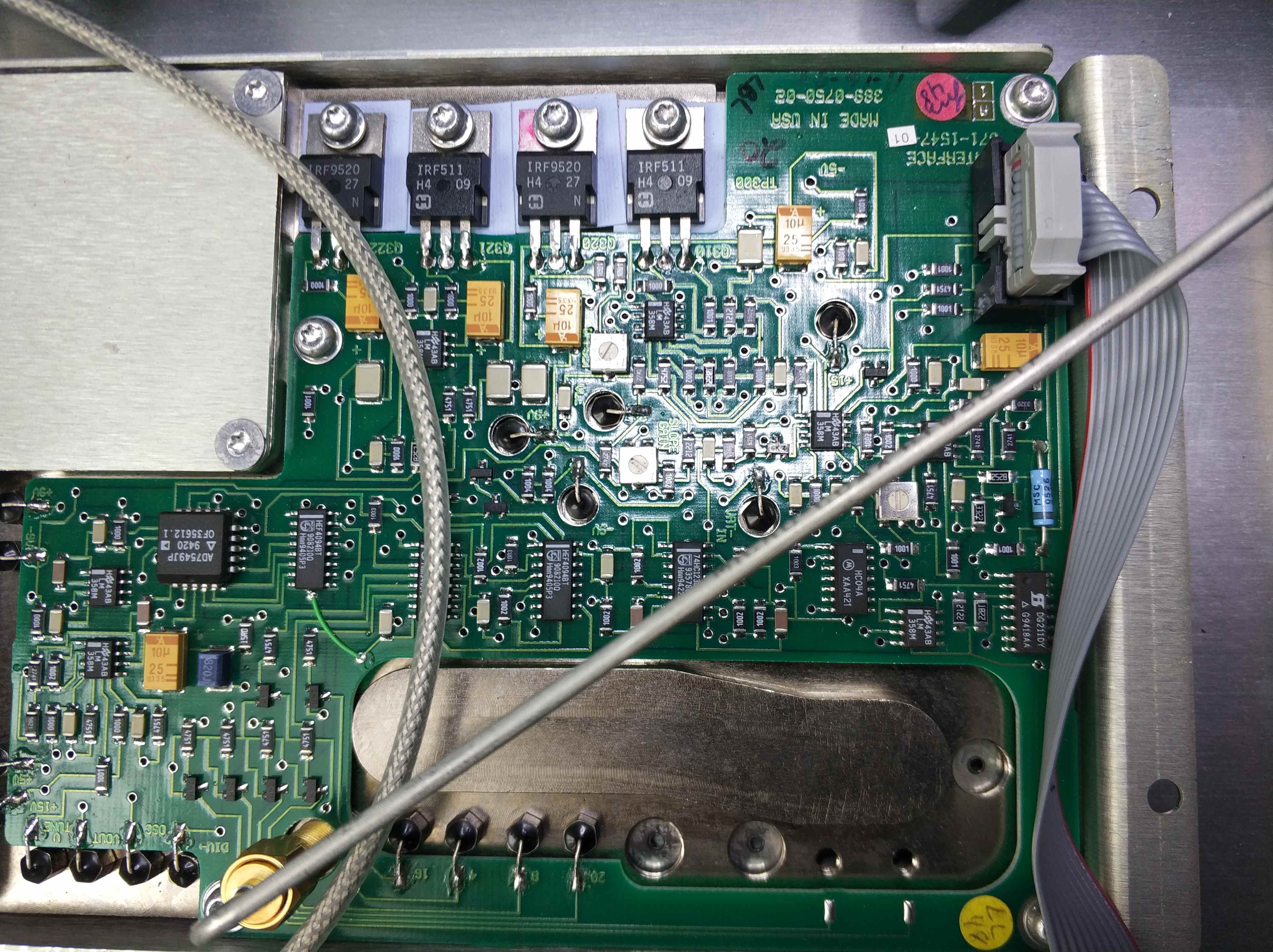

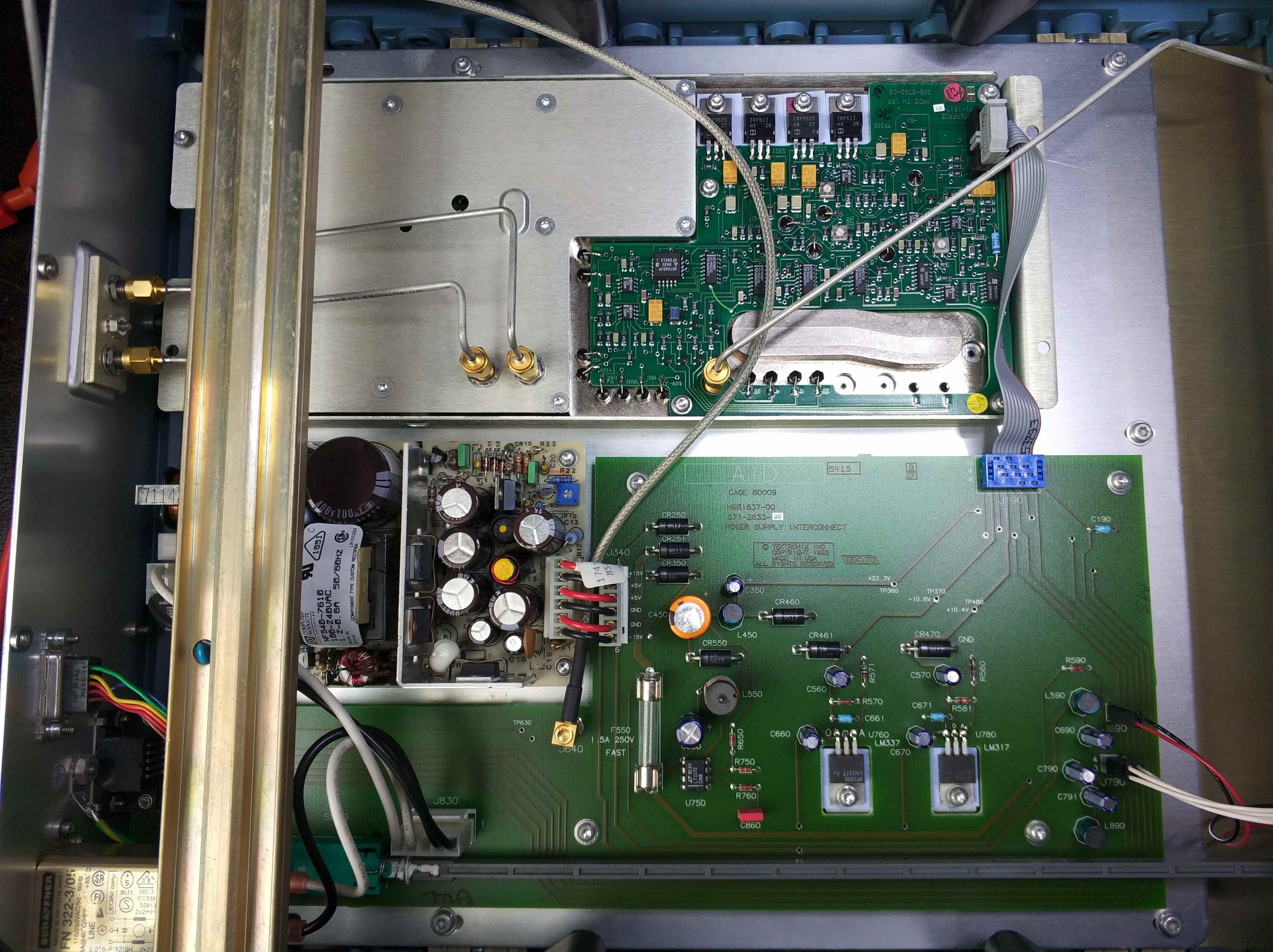

Znalazłem schemat i zrobiłem zdjęcia modułu .
