Sondy pomiarowe z igieł do akupunktury
SP9BSL Offline
Sławek
*****

Liczba postów: 786
Dołączył: 20-10-2015
Post: #1
Sondy pomiarowe z igieł do akupunktury

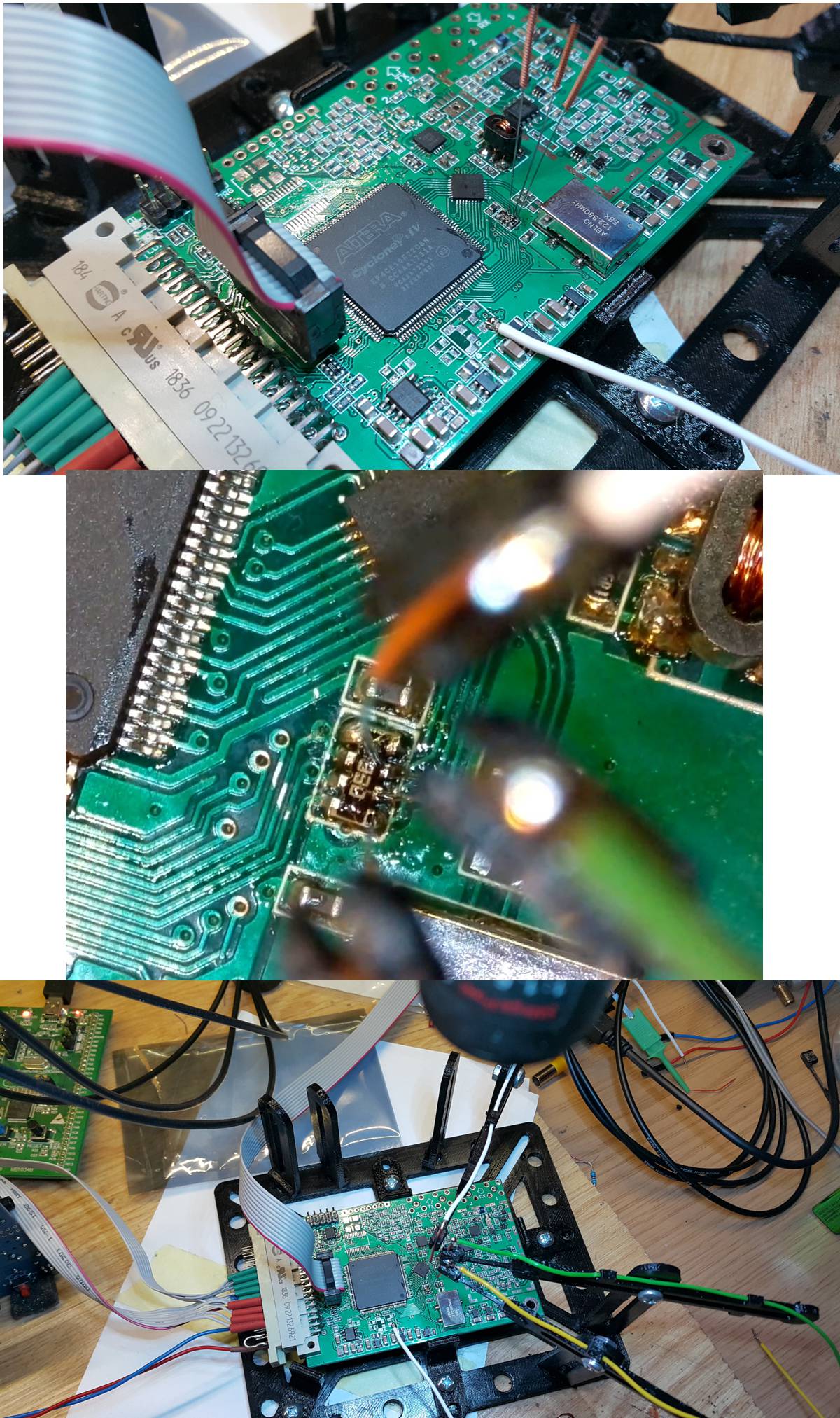

Uruchamiając moduły o dużym zagęszczeniu elementów SMD, często z drobnym rastrem szukałem metody jak precyzyjnie dołączyć sondy pomiarowe analizatora logicznego/oscyloskopu bez lutowania kynaru lub innych cienkich przewodów które wiecznie się urywają. Bazując na pomyśle znalezionym w sieci postanowiłem wykonać dla siebie podobne "łoże testowe". Niestety gdy doszło do wydruku, musiałem praktycznie przerysować wszystkie elementy pod możliwości/ograniczenia mojej drukarki 3D. Rozwiązanie się całkiem dobrze sprawdza i umożliwia dotarcie z sondą w pewny sposób do bardzo gęstych wyprowadzeń układów scalonych lub innych elementów. Wykorzystane igły 25x0.25mm są w "owijce" z drutu miedzianego który umożliwia dolutowanie przewodów pomiarowych. Cena i dostępność igieł do akupunktury (~15PLN/100szt.) pozwala na budowę bardzo przydatnego stanowiska pomiarowego. Poniżej płytka SDR DDC w trakcie debugu sprzętowego funkcji SPI w FPGA.

Jeśli będą chętni zamieszczę pliki STEP/STL.

73 Sławek
16-09-2019 12:33
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 724
Dołączył: 30-07-2011
Post: #2
RE: Sondy pomiarowe z igieł do akupunktury
Prostota tego pomysłu jest wręcz genialna.
Koszty igieł do akupunktury są znikome w zastosowaniu hobbystycznym.
Ile to człowiek nerwów zjadł przy lutowaniu kabelków, które wiecznie się odrywały, niekiedy z fragmentem ścieżki, przy ruszaniu i obracaniu płytki w trakcie diagnozy....

Drukarkę więc czas rozgrzewać...

73 Paweł
16-09-2019 18:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ2EER Offline
Jacek sk
***

Liczba postów: 182
Dołączył: 17-06-2009
Post: #3
RE: Sondy pomiarowe z igieł do akupunktury
Witam Sławek wstaw te pliki na pewno się przydadzą - a tak na marginesie może by utworzyć dział dla projektów 3D przydatnych w naszym hobby.
pozdrawiam Jacek.
P.S. sam mam przygotowany model uchwytu dla 8 fiderów mocowany na rurę fi 40.
16-09-2019 19:39
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 786
Dołączył: 20-10-2015
Post: #4
RE: Sondy pomiarowe z igieł do akupunktury
A proszę bardzo Smile
Moje parametry wydruku:
- głowica: 0.3/warstwa 0.2mm
- wypełnienie 70%
- ilosc obwodów zewn.: 4
- materiał: PET-G
- prędkość obwodu zewnętrznego 30mm/s
- prędkość obwodów wewnętrznych 60mm/s
- wypełnienie 80mm/s
Bez podpór, bez brim'a. Uchwyty najlepiej drukować min 4 szt. Chwytaki sond po min 6szt. W każdym przypadku chłodzenie wydruku obowiązkowe, chyba że wydruk idzie po woli i warstwy zdążą wystygnąć.

Nad działem przydatnych obiektów do wydruku 3D pomyślimy...

zapomniałbym, podstawa ma wycięcia do włożenia do takiego uchwytu.


.zip  LT.ZIP (Rozmiar: 591.96 KB / Pobrań: 656)

73 Sławek
(Ten post był ostatnio modyfikowany: 16-09-2019 21:56 przez SP9BSL.)
16-09-2019 21:56
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ2EER Offline
Jacek sk
***

Liczba postów: 182
Dołączył: 17-06-2009
Post: #5
RE: Sondy pomiarowe z igieł do akupunktury
Sławek - dzięki - jak skończę drukować zawiasy obudowy drukarki to sprawdzę jak wychodzi na PLA do DD.
pozdrawiam Jacek
16-09-2019 22:02
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9JXT Offline
Tomek
****

Liczba postów: 493
Dołączył: 05-04-2011
Post: #6
RE: Sondy pomiarowe z igieł do akupunktury
Dałbyś jakieś lepsze zdjęcie, bo nie bardzo mój musk potrafi zrozumieć o co w tym pomyśle się rozchodzi. Smile
Dzięki
24-09-2019 13:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9BSL Offline
Sławek
*****

Liczba postów: 786
Dołączył: 20-10-2015
Post: #7
RE: Sondy pomiarowe z igieł do akupunktury
(24-09-2019 13:23)SQ9JXT napisał(a):  Dałbyś jakieś lepsze zdjęcie, bo nie bardzo mój musk potrafi zrozumieć o co w tym pomyśle się rozchodzi. Smile

nie znam takiego...
A poważnie: wyświetl sobie zdjęcie w nowym oknie przeglądarki (pod prawym przyciskiem myszy) lub otwórz link z pierwszego postu a na pewno zrozumie.

73 Sławek
24-09-2019 13:38
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 724
Dołączył: 30-07-2011
Post: #8
RE: Sondy pomiarowe z igieł do akupunktury
(24-09-2019 13:23)SQ9JXT napisał(a):  Dałbyś jakieś lepsze zdjęcie....

Sławek podał linka do projektu tych sond. Są tam również bardzo dobre zdjęcia pokazujące platformę pod sondy.

Jedno ze zdjęć:

73 Paweł
24-09-2019 18:38
