Direct Conversion Receiver Polyakova prezentowany w Burzeninie 2019
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #61
RE: Direct Conversion Receiver Polyakova prezentowany w Burzeninie 2019
Zapomniałeś że to 7MHz. A mieszacz tego radia wymaga VFO o połowę mniejszego.
3500*2 = 7.00 czyli dół pasma telegraficznego. 3518*2=7036 czyli góra pasma telegraficznego, z niewielkim zapasem.


Nie ma potrzeby robienia bardzo wąskich filtrów BPF na wejściu. Jednoobwodowy ma za zadanie dopasować radio do anteny i trochę odfiltrować, dwuobwodowy trochę lepiej filtruje i rozszerza pasmo tak aby nie trzeba było się dodatkowo podstrajać, trzyobwodowy to więcej tłumi niż pomaga, a piecioobwodowy sprawia że radio stanie się bezużyteczne :-)

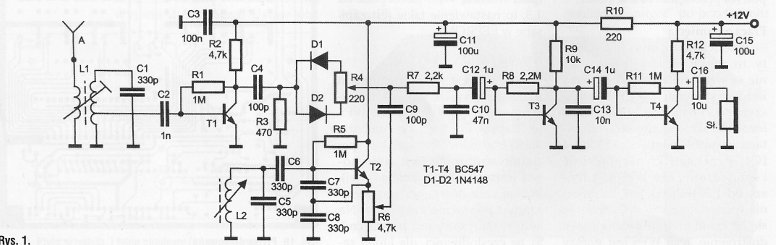

VFO jest dokładnie takie jak w oryginale z jednym wyjątkiem ... zamiast kondensatora strojeniowego są dwie diody pojemnościowe i opornik. Oczywiście trzeba dobrać wartości L i C aby w zależności jakie masz napięcie zasilające diody i jakie masz diody ... radio przestrajało się w zadanym zakresie. Ja to robię tak, że biorę wzór na f tego generatora, z katalogu odczytuje pojemności diod dla max i min napięcia jakie mogę podać na te diody, układam układ równań z kilkoma niewiadomymi i go na piechotę rozwiązuję, taki układ równań ma nieskończenie wiele rozwiązań, więc dobieram sobie cewkę, nawijam, mierzę ile wyszło, podstawiam do wzorów, liczę kondensatory ... unikam trymerów - bo one trzeszczą. W dość szerokim zakresie da się regulować indukcyjność cewki rozciągając jej zwoje na rdzeniu. Trochę jest z tym zabawy. W tym układzie trzeba uważać, bo zmiana ustawienia potencjometru którym reguluje się poziom heterodyny na diodach mieszacza powoduje zmianę vfo ...również eksperymenty z diplekserem czyli tym wszystkim co jest za mieszaczem zmienia częstotliwość, ale jak się już wszystko dogra to jest ok i można cewkę zalać steryną, potem ją podgrzać opalarką aby steryna dobrze ją oblała...

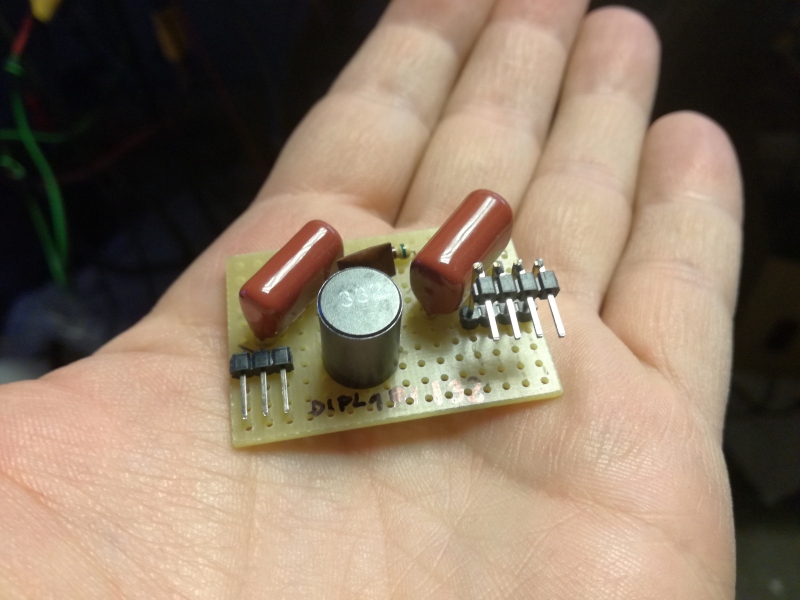

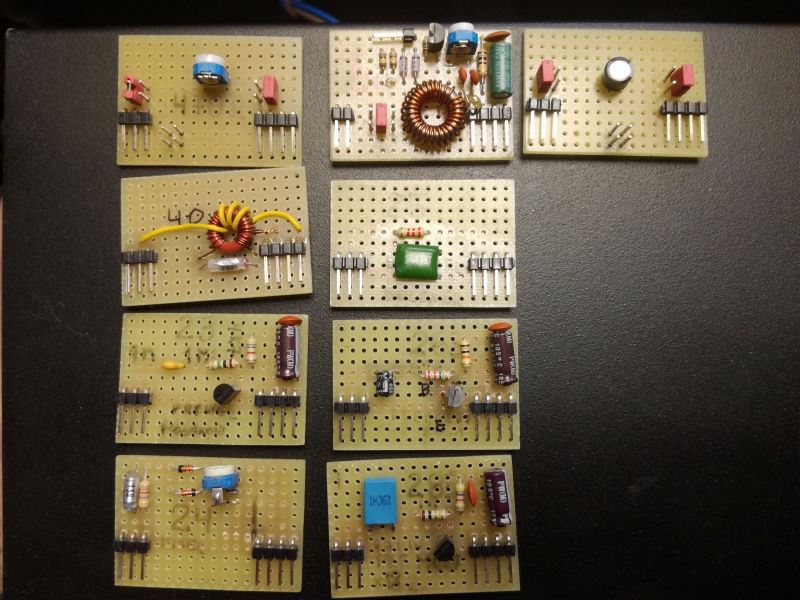

Konieczny jest tłumik - to ten mały potencjometr na pierwszej płytce z lewej od góry.
Nie pokazałem płytki separatora/ buforu którym pobieram heterodynę do fmiarki.

73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 16-12-2019 2:44 przez SQ9RFC.)
16-12-2019 2:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8GUO Offline
Waldek
**

Liczba postów: 85
Dołączył: 15-06-2011
Post: #62
RE: Direct Conversion Receiver Polyakova prezentowany w Burzeninie 2019
Jurek,
dzieki za podpowiedzi/wyjasnienia.
Wesolych Swiat!

p.s. jestem w SP8 a wiec poza domem, wiec wszelkie prace odlozone na kiedys (chroniczny brak czasu opoznia moje zaczete i planowane projekty, ale ... po malu).
25-12-2019 15:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8GUO Offline
Waldek
**

Liczba postów: 85
Dołączył: 15-06-2011
Post: #63
RE: Direct Conversion Receiver Polyakova prezentowany w Burzeninie 2019
(12-09-2019 10:19)SQ9RFC napisał(a):  Aby radio cieszyło trzeba dorobić nadajnik. Tutaj jest kłopot bo generator pracuje na połowie częstotliwości nadajnika i trzeba zastosować sztuczkę z wykorzystaniem harmonicznej. Polyakov w swoich konstrukcjach opublikował kilka takich rozwiązań.
Tak sobie pomyślałem, że zaprojektuję dla kolegi PCB i zrobię w Chinach, ale to nie jest dobre rozwiązanie, to jest pójście na łatwiznę. Trzeba będzie się nauczyć projektować płytkę, potem ją wyprasować, pociąć, powiercić, uruchomić i obudować. Obsadzenie elementami Chińskiej płytki niczego nie nauczy.

Jurek,
mozesz podeslac linki/schematy tych wzmacniaczy co by nadawaly sie do tego RX-a?
Ja swoj pierwszy mW-owy QRPp popelnilem (z marnym skutkiem, ale jest jeszcze pole do poprawy), natomiast ciekaw jestem co ty tam masz do pokazania?
Najchetniej bym cos zmontowal na pajaka i na tym sie pouczyl o co we wzmacniaczach/driverach chodzi.

Pozdrawiam i ciekaw jestem jak u Ciebie sprawy w kwestii Polyakova ida?
(Ten post był ostatnio modyfikowany: 01-05-2020 15:59 przez SQ8GUO.)
01-05-2020 15:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #64
RE: Direct Conversion Receiver Polyakova prezentowany w Burzeninie 2019
Dawno nie zaglądałem na sp-hm. Cały czas siedzę na pasmach. Ludzie nie chodzą do pracy więc się zrobiło ciekawie...Kilka dni temu na Memoriał Twardzickiego nawet zacząłem robić ten nadajnik, ale zabrakło czasu. To jest dość proste. Robi się mały preamp z układem rezonansowym w kolektotze dostrojony dokładnie do 2 harmonicznej heterodyny. Potem drajwer zmów z takim układem i końcówka. Ale diabeł tkwi w szczegółach. Gdy zrobię napiszę.

73 JERZY SQ9RFC
02-05-2020 2:27
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8GUO Offline
Waldek
**

Liczba postów: 85
Dołączył: 15-06-2011
Post: #65
RE: Direct Conversion Receiver Polyakova prezentowany w Burzeninie 2019
(02-05-2020 2:27)SQ9RFC napisał(a):  Gdy zrobię napiszę.
Super, dzieki Jurek. czekam cierpliwie. Na spokojnie to bede go rabotal pewnie w drugiej polowie czerwca lub w lipcu. Ale chcialbym do tego czasu wiedziec jak z detalami, coby sie sprawa nie rozwloklaSmile

Ja wracam do Polyakova i malymi kroczkami cos tam sie ucze. Wczoraj zaczalem czytac wszystko od poczatku w wyniku czego udalo mi sie naumiec jak robic i mierzyc obwody rezonansowe do Poljakowa swoim NWT. Dla wielu prostackie podstawy, ale cieszy mnie kazdy maly kroczek do przodu.

Zrobilem cewe powietrzna z rownoleglym kondensatorem 300p dajacy mi ostry ksztalt BPF-a, ale tak na zgrubne proby, to choc karkas 25mm to wydaje mi sie ze na 7mm z rdzeniem nie jest wcale lepiej. Sprawa wymaga dalszych testow, bo cewka byla naprawde prowizoryczna (drugie uzwojenie - sprzegajace).

Lezy mi na stole i znow na nim slucham. Bardzo lubie DC Lidia, bo po zamianie kondensatorow w VFO jest naprawde stabilnie, natomiast ten Poljakow to jest bajka. Mam wrazenie ze jest znacznie bardziej czuly (w Lidii jest zdaje sie ARW wiec to tez moze miec troche do rzeczy).

OK, nie nudze. po malu sie kreci.
Sukcesow Jurek. dzialaj na pasmach.
Ja slucham KF a jak juz gadam na FM.
czesc
02-05-2020 19:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,192
Dołączył: 02-07-2010
Post: #66
RE: Direct Conversion Receiver Polyakova prezentowany w Burzeninie 2019
Za 2.5 tygodnia najciekawsze zawody w roku:
http://www.qrpcc.de/contestrules/
Gdyby tak do Polyakova dorobić nadajnik ...
Co się stało w Albigowej? - odpisz na Priv bo dziwne dochodzą do mnie wieści, ja nic nie wiem - nie powalczymy w tym roku ?

73 JERZY SQ9RFC
04-05-2020 10:45
