Balun na żółtym rdzeniu z PC ...
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 493
Dołączył: 30-09-2013
Post: #11
RE: Balun na żółtym rdzeniu z PC ...
No to ja lepiej. Bo nawinąłem na żółtym 1:4 uzywając drutu w emalii ok 1 mm średnicy i zamontowałem zamiast rezystora antene do CB w postaci dipola pętlowego obliczonego na 27 , 180 MHz. Na całym zakresie "podstawowej "czterdziestki było 1 do 1,2 na końcu ( SWR) ale... po zastosowaniu opornika 200 Omów i Trx Drake TR4CW jako "źródła sygnału" okazało się że przenosi od 3,5 do 29,7 MHz z SWR równym 1 a wahania mocy na oporniku to TYLKO wahania parametrów samego nadajnika który "otwarty na trzy działki" zamiast pełnych 12 ( 360 wat SSB) ma różne poziomy sygnału na różnych pasmach. Za to analogiczny rdzeń o srednicy zewn. ponad 4 cm uzyty jako balun do delty nawinąłęm takim samym drutem jak wykonana jest sama antena. Czyli Dy 1x 2,5 mm "kwadrat". Bo poza dobrą pracą rdzenia zauważyłem JEDNĄ RZECZ , mianowicie trzeba uzwojenie wykonać z takiej samej jeśli nie grubszej średnicy przewodu jak antena! Wtedy to super chodzi! Ale nie polecam przewodów głośnikowych ani żadnej linki "miedziannej". Tylko drut miedziany w igielicie! Tu ważne jest zjawisko naskórkowości a na powieżchni drutu to zjawisko zachowane jest lepiej jak na lince poza tym im grubszy drut tym lepiej. Stara szkoła mówi że najlepsze baluny wykonane były srebrzanką ! Pisze o tym SP5QQ w publikacji "Amatorskie Urządzenia Krótkofalowe" i powiem Ci że mnie gość zaskoczył tym opisem. Trochę mi szkoda srebrzanki ale kiedyś spróbuję ... Big Grin Cool
12-11-2018 11:20
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 351
Dołączył: 26-01-2013
Post: #12
RE: Balun na żółtym rdzeniu z PC ...

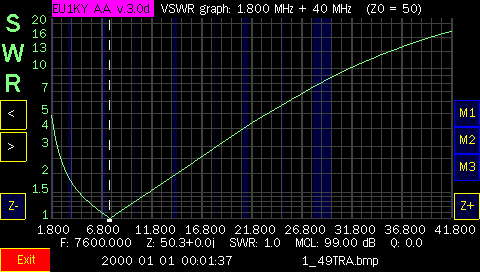

Z rdzenia ferrytowego RRP41 chciałem zrobić trafo 1:49 . wychodzi mi coś takiego SWR=1 na 7,6MHz a następnie bardzo szybko w górę . Rdzeń jest z materiału A5 ?? Nie wiem co to za materiał . Mikro i = 1000 +/- 20% . Rezystancja obciążenia 4000 omów . Wychodzi z tego , że przekladnia jest 1:80 .

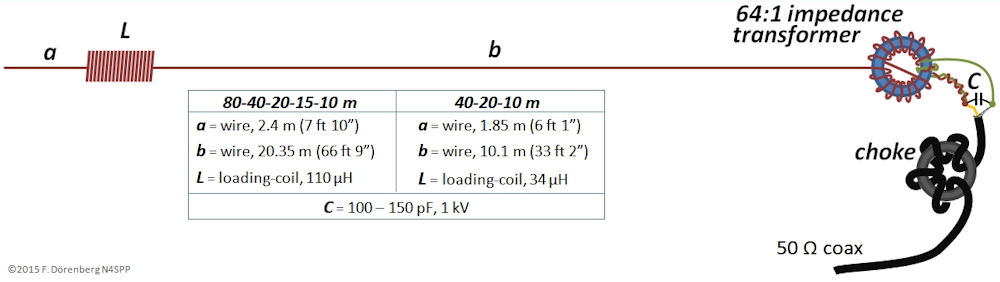

.bmp  1_49TRA.BMP (Rozmiar: 382.55 KB / Pobrań: 461) İmage Trafo nawinięte tak jak na rysunku anteny . Zwojów jest nie 2x8 , tylko 2x7 a kondensator nie był podłaczony.
(Ten post był ostatnio modyfikowany: 15-06-2021 14:28 przez SP8GPQ.)
15-06-2021 14:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 493
Dołączył: 30-09-2013
Post: #13
RE: Balun na żółtym rdzeniu z PC ...
(15-06-2021 14:28)SP8GPQ napisał(a):  Z rdzenia ferrytowego RRP41 chciałem zrobić trafo 1:49 . wychodzi mi coś takiego SWR=1 na 7,6MHz a następnie bardzo szybko w górę . Rdzeń jest z materiału A5 ?? Nie wiem co to za materiał . Mikro i = 1000 +/- 20% . Rezystancja obciążenia 4000 omów . Wychodzi z tego , że przekladnia jest 1:80 . Trafo nawinięte tak jak na rysunku anteny . Zwojów jest nie 2x8 , tylko 2x7 a kondensator nie był podłaczony.
Bo w taki sposób w radiokomunikacji buduje się anteny dla "kierunków radiowych" dopasowanych na pracę całymi latami na JEDNEJ częstotliwości. Owszem na okno DXowe w danym paśmie można kilka osobnych takich zrobić. Tylko trzeba by pokombinować jak to liczyć, bo według tego co słusznie zakładałeś nic tu nie pasuje i antena stroi gdzie chce. 6,8 MHz to za nisko ale już 7,0100 MHz było by ok.
15-06-2021 18:58
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 351
Dołączył: 26-01-2013
Post: #14
RE: Balun na żółtym rdzeniu z PC ...
Jest też ciekawa sprawa , bo ten dołek minimalnego SWR przestraja się w zależności od obciążenia , ale najniższy jest w tym miejscu co pokazałem na wykresie . Nie wiem co to za rdzeń i dlaczego tak się zachowuje .

Programem antscope można zobaczyć dużo więcej .
(Ten post był ostatnio modyfikowany: 15-06-2021 21:16 przez SP8GPQ.)
15-06-2021 21:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9TKW Offline
Marek
*

Liczba postów: 43
Dołączył: 08-05-2018
Post: #15
RE: Balun na żółtym rdzeniu z PC ...
Czy któryś z kolegów oprócz SWR w całym paśmie HF mierzył straty?
17-06-2021 12:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP8GPQ Offline
Tadek
****

Liczba postów: 351
Dołączył: 26-01-2013
Post: #16
RE: Balun na żółtym rdzeniu z PC ...
(17-06-2021 12:23)SP9TKW napisał(a):  Czy któryś z kolegów oprócz SWR w całym paśmie HF mierzył straty?
Dane odnośnie strat znajdują się w załączonym pliku i odnoszą się do transformatora w poscie #12
Plik należy otworzyć w bezpłatnym programie AntScope .

.rar  1_49TRA.rar (Rozmiar: 4.82 KB / Pobrań: 404)
25-06-2021 9:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9TKW Offline
Marek
*

Liczba postów: 43
Dołączył: 08-05-2018
Post: #17
RE: Balun na żółtym rdzeniu z PC ...
Tadeuszu,

Wydaje mi się że wielopasmowego endfeda półfalowego na tym rdzeniu nie da się zrobić.

Jeśli użyjesz rdzenia ferrytowego z materiału #43 to możesz oczekiwać dużo lepszych wyników.

Które pasma i jaka moc wyjściowa Cię interesują?

73 Marek
25-06-2021 12:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
