Kalibratory sygnału w.cz.
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #1
Kalibratory sygnału w.cz.
Kolejną grupą bardzo przydatnych urządzeń w pracowni radioamatora są wszelkiego rodzaju kalibratory dostarczające sygnału w postaci wzorca ściśle określonej wielkości: częstotliwości, napięcia, mocy, itd.
Budując dowolny miernik powyższych wielkości musimy go skalibrować lub chociaż porównać z innym poprawnie wskazującym miernikiem. Również podczas normalnej eksploatacji powinniśmy sprawdzać jakość naszej bazy pomiarowej. Wzorcowanie w wyspecjalizowanych firmach kosztuje krocie dlatego dobrze mieć kilka własnych źródeł sygnału wzorcowego.

Na początek kalibrator K3NHI opisany w QEX z 2004, 1-2, bardzo prosty w budowie i wykonaniu, może służyć jako źródło sygnału o znanej częstotliwości oraz prosty wzorzec poziomu napięcia oraz mocy. Kalibrator można zmontować na małej płytce uniwersalnej, ja zrobiłem dla wygody prostą płytkę.

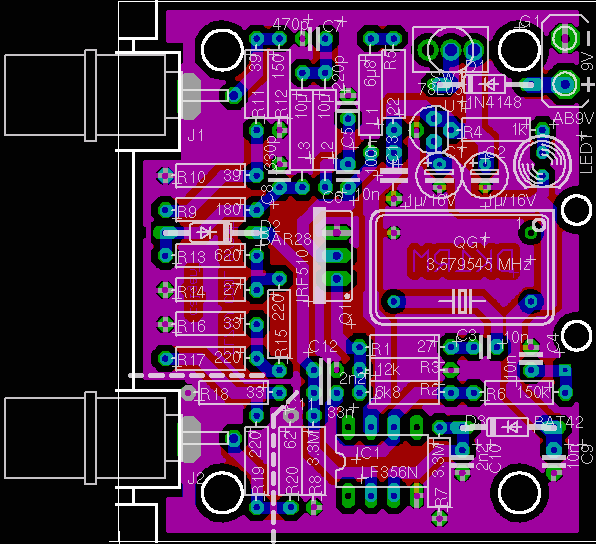

Projekt płytki w pliku LayOut.

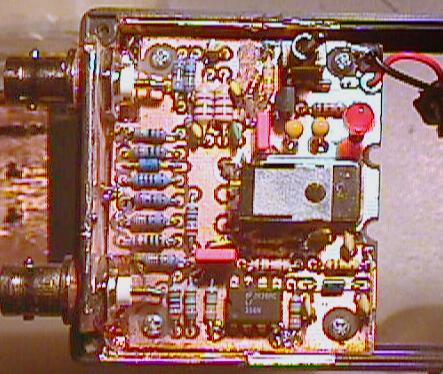

1/ Moduł kalibratora K3NHI, zasilanie i wyjście sygnału na złączach
2/ kalibratory na różne częstotliwości oraz różne poziomy sygnału

Zapraszam do zamieszczania opinii oraz informacji o innych rozwiązaniach, własne pomysły i realizacje.


Załączone pliki Miniatury
İmage İmage

.pdf  QEX20041_53_56.pdf.pdf (Rozmiar: 298.31 KB / Pobrań: 6568)
.lay  Calibrator_K3NHI_sp5fcs.LAY (Rozmiar: 29 KB / Pobrań: 1836)

73 Adam
14-03-2010 16:23
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP5FCS Offline
Adam
*****

Liczba postów: 1,072
Dołączył: 02-02-2009
Post: #2
RE: Kalibratory sygnału w.cz.

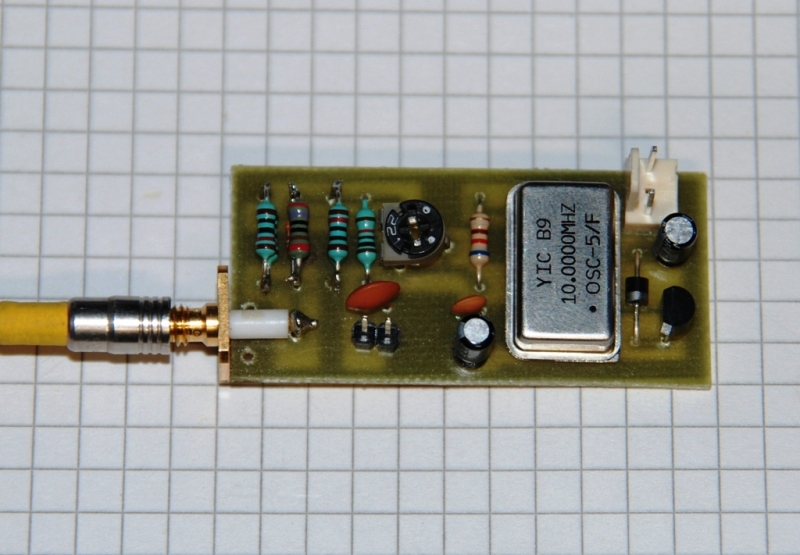

Kolejny przykład prostego i łatwego do wykonania kalibratora sygnału w.cz.
Strona z opisem kalibratora wg DK1RM

Bogata dokumentacja i opis kalibratora w języku niemieckim, pliki projektu w Eagle. Kalibrator posiada dwa wyjścia -60dBm oraz 0dBm. Pierwszy poziom przydatny podczas pomiaru czułości odbiornika a drugi np. do kalibracji mierników mocy OZ2CPU. Układ jest dość prosty dlatego warto go wykonać do swojej pracowni pomiarowej.


Załączone pliki Miniatury
İmage İmage

73 Adam
12-06-2010 15:24
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3NYF Offline
Zbyszek
***

Liczba postów: 163
Dołączył: 06-12-2009
Post: #3
RE: Kalibratory sygnału w.cz.
Myślę, że się przyda:
Wzorzec częstotliwości opisany przez Berta VE2ZAZ:
http://ve2zaz.net/GPS_Std/GPS_Std.htm
i rozwinięty przez Rafała SQ4AVS i Michała SP2IQW:
http://sites.google.com/site/sq4avs2/wzorzecve2zaz2

Zbyszek
SP3NYF
(Ten post był ostatnio modyfikowany: 12-06-2010 21:29 przez SP3NYF.)
12-06-2010 21:26
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
