A Simple Regen Radio for Beginners - ARRL
SQ8NZD Offline
Adrian
*****

Liczba postów: 835
Dołączył: 11-02-2011
Post: #1
A Simple Regen Radio for Beginners - ARRL
Witam

Czy C6 47nF będzie niezbędny przy aplikacji wzmacniacza na TBA810 ?

PS. Konstrukcja powtarzalna. Zrobiłem ten odbiornik oparty o LM386 i działa !


Załączone pliki
.pdf  0009061.pdf (Rozmiar: 177.44 KB / Pobrań: 4782)
09-07-2018 11:38
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3SUZ Offline
Zaawansowany użytkownik
****

Liczba postów: 494
Dołączył: 30-09-2013
Post: #2
RE: A Simple Regen Radio for Beginners - ARRL
Wiesz... Zastosować można. Jak to mówią - lepiej mieć i nie potrzebować , jak potrzebować i nie mieć. Zamontuj ale na prowizorce. Potem odlutuj i sam oceń co i jak. Jeden eksperyment jest więcej wart jak całą teoria. Baw sie dobrze! SP3SUZ
14-07-2018 22:16
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 835
Dołączył: 11-02-2011
Post: #3
RE: A Simple Regen Radio for Beginners - ARRL
Cześc Wam

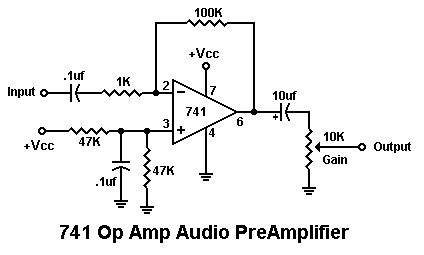

Mam pytanie. Czy stosując aplikację układu scalonego UA741 do tego odbiornika należy usunąć C5, C6 i wtedy puścić sygnał z R5 100kom do 741 a następnie do LM386 ?

Chodzi mi oto by recevier głośno działał ....


Załączone pliki Miniatury
08-01-2019 18:17
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9FYS Offline
Zaawansowany użytkownik
****

Liczba postów: 296
Dołączył: 12-12-2009
Post: #4
RE: A Simple Regen Radio for Beginners - ARRL
Nie. Zostaw aplikację tego wzmacniacza jak jest.
Dodatkowy wzmacniacz włącz zamiast kondensatora C4. Niestety wzmocnienie tego wzmacniacza jest za duże.
Wzmocnienie dodatkowego wzmacniacza określa stosunek wartości rezystora 100k pomiędzy wyjściem a wejściem odwracającym UA741 do wartości rezystora na wejściu (1k + oporność żródła - cokolwiek to znaczy). Tak czy siak, jest o wiele za duże i jakości dźwięku nie poprawi. Zamiast rezystora 100k wstaw na początek 10k i sprawdź czy efekt będzie zadawalający. Nie spodziewaj się jednak rewelacji.
08-01-2019 22:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8GUO Offline
Waldek
**

Liczba postów: 86
Dołączył: 15-06-2011
Post: #5
RE: A Simple Regen Radio for Beginners - ARRL
Czesc. mozliwe ze w linku ponizej bedzie jakas podpowiedz. Rob uzyl wlasnie opamp 741 jako przedwzmacniacza m.cz. przed stopniem koncowym wzm.m.cz. (na tranzystorze).
Simple 3.5MHz direct-conversion receiver - opamp741

Ten Simple Regen tez chcialbym wykonac.
Udalo Ci sie moze wzenic 741 w ten uklad?
11-10-2019 16:05
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 835
Dołączył: 11-02-2011
Post: #6
RE: A Simple Regen Radio for Beginners - ARRL
W poniedziałek zbuduję go na nowo i zobaczę czy stopień końcowy na BC548 zadziała.

A wy jak sądzicie.... Tranzystor BC548 da radę wzmocnić sygnał do przyzwoitego poziomu ? Confused
(Ten post był ostatnio modyfikowany: 13-10-2019 11:36 przez SQ8NZD.)
13-10-2019 11:36
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8GUO Offline
Waldek
**

Liczba postów: 86
Dołączył: 15-06-2011
Post: #7
RE: A Simple Regen Radio for Beginners - ARRL
czesc Adrian,
jak ktorys kolega wczesniej rzekl, przepraktykuj temat i sam znajdziesz odpowiedz, hi.
jak Ci sie uda, opisz gdzie wlaczylec ten tranzystor (w miejsce C4 czy gdzies indziej?).

moze pewna podpowiedz znajdziesz w moim poscie nizej:
DCR Polyakova

Tam tor m.cz. jest oparty o podobne tranzystory: BC547 x 2 (lub mocniejsze BC550 - tych jeszcze nie testowalem. Ledwie uklad zlozylem i od wczoraj slucham. bajkaSmile POLECAM).
Po podlaczeniu do anteny w sluchawkach jest wystarczajaco glosno - czasami zbyt glosno.
A skoro tak to taki tranzystor jako przedwmacniacz do LM386 powinien wystarczajaco wzmocnic sygnal. Jestem poczatkujacy wiec bierz na mnie poprawki.
Poczytaj jeno w mym poscie jak ten tranzystor jest spolaryzowany (rezystor 2.2M lub 1M w zaleznosci czy m.cz. czy wzm. w.cz.). Co ten rezystor robi. Mozliwe ze uda ci sie w podobny sposob tak wysterowac LM386 ze nie bedzie go bardzo przesterowywal przy mocniejszych sygnalach. Rezystor miedzy Baza a Kolektorem ustala punkt pracy tranzystora na wejsciu - nie ma znaczenia czy to uklad m.cz. czy w.cz. - zasada ta sama.
Napewno ciekawy eksperyment. Tez mam LM386 i nie lubie ich audio, ale wiesz co? Chyba tez sprobuje taki uklad zmontowac i zobaczyc jak wyjdzieSmile

W necie jest sporo ciekawych opisow DCRow i ich wariacji w kwestii audio czy tez mieszaczy (detektorow).

Jak chcesz naprawde dobra koncowke m.cz. to zbuduj ja na LM380 x 2, wg. Pawla SP2FP - na forum sa posty jego TRXow tj. Scorpion i Hydra. Zdaje sie obie maja tak rozwiazany tor m.cz. Ponoc niskoszumne i czyste audio. Z reszta na YT posluchasz jego urzadzen. Dla mnie sa to piekne radia.
Kolejna wesje toru m.cz. chcialbym wlasnie tez na tych ukladach wyprobowac, coby sluchac komfortowo na glosniku.

Polecam tez uklad sp2jqr (tez b.niskoszumny) - dorwalem plytki ostatnio. Uklad jest publikowany na Forum Plessey. Link: wzm. m.cz. niskoszumny
Forum Plessey jest zamkniete, ale jakbys potrzebowal info, to sciagne i podesle Ci na maila.

pozdrawiam. udanych konstrukcji!
