SQ1RES · 22-08-2012 15:02

Masz dwie możliwe opcje:
1) zakup na http://cqbitx.blogspot.com/p/buy-avala-sdr-pcb-14.html
Jednostronne PCB - ale porozmawiaj z kolegami, którzy tę płytkę nabyli (np. z Wojtkiem M0OSH) bo jej wykonanie pod względem jakości jest podobno "mocno amatorskie" - cena $10

2) skontaktuj się z Nick'em VK2DX e-mail:nick@clockmaker.com.au z GenesisRadio http://www.genesisradio.com.au e-mail:info@GenesisRadio.com.au bo wiem, że ma jeszcze na zbyciu kilka płyt PCB do G40 - jest to też AVALA (odrobinkę ulepszona). Płytka ta jest droższa (około $20) ale jest to naprawdę profesjonalnie wykonana DWUSTRONNA PCB. Możesz ją zobaczyć w moim pliku PDF: http://www.palomar.pl/kf/avala.pdf
To rozwiązanie ma też tę zaletę, że na stronie http://www.genesisradio.com.au masz dokładną instrukcję montażu i uruchamiania G40 wraz z testami poszczególnych etapów budowy. Naprawdę, nawet małpa z lutownicą dałaby radę według tego opisu zmontować i uruchomić AVAL'ę. Jest też bardzo pomocna grupa: http://groups.yahoo.com/group/GenesisRadio/

Zawsze masz też wariant 3 - samodzielne wykonanie PCB.

SQ5STU · 22-08-2012 23:15

(22-08-2012 15:02)SQ1RES napisał(a): 2) skontaktuj się z Nick'em VK2DX e-mail:nick@clockmaker.com.au z GenesisRadio http://www.genesisradio.com.au e-mail:info@GenesisRadio.com.au bo wiem, że ma jeszcze na zbyciu kilka płyt PCB do G40 - jest to też AVALA (odrobinkę ulepszona).

Zgodnie z opisem ze strony GenesisRadio - GENESIS G40: 40m All-mode 5W SDR Radio Transceiver KIT - czy to nie jest jednopasmowy SDR tylko dla 40m?
Chyba, że można rozbudować.

SQ1RES · 23-08-2012 0:34

Tak, Piotrze sam G40 jest to transceiver jednopasmowy, tak samo jak AVALA-01, co dla niektórych może być zaskoczeniem. Autor projektu - TASA YU1LM - określa go jako "Monoband HF Transceiver AVALA-01". W oryginalnej dokumentacji projektu ( http://yu1lm.qrpradio.com ) opisuje różne warianty generatorów oraz filtrów dolnoprzepustowych. Wybierasz oscylator o właściwej częstotliwości, odpowiedni LPF i masz transceiver na jedno wybrane przez ciebie pasmo. Tymczasem radioamatorzy, pasjonaci technologii SDR w miejsce generatora podłączają syntezę częstotliwości przestrajaną w szerokim zakresie (zwykle Si570) a "z przodu" przełączany blok filtrów LPF na poszczególne pasma KF. Tak więc dzięki tym dwóm dodatkowym modułom robimy z AVALI transceiver wielopasmowy. Jednak na żadnej PCB AVALA nie znajdziesz miejsca na zainstalowanie modułu syntezy Si570 oraz bloku przełączonych filtrów. Podobnie jest z G40 który jest nieco ulepszoną AVALĄ zaprojektowaną przez YU1LM dla firmy Genesis Radio. Tu również należy dodać syntezę oraz przełączone filtry aby uzyskać wielopasmowy TRX.

SP6-11003 · 23-08-2012 0:45

Witajcie

A jaki jest mniej więcej koszt całości elementów potrzebnych na płytę główną bez syntezy i filtrów ? Zerkałem na ten projekt i nie powiem, jest ciekawy. Wykonałem ostatnio TRX Kacper, który się sprawuje wyśmienicie na "80" ale teraz myślę też o wykonaniu coś na całe KF. Byłbym wdzięczny za powiedzmy kosztorys zrobiony na szybko przez kolegów Smile

Pozdrawiam Wszystkich. Andrzej

SQ1RES · 23-08-2012 1:44

Andrzej, przyznam się, że nigdy nie zrobiłem dokładnego kosztorysu. Sam też budujesz, więc wiesz jak to jest - trochę części masz w szufladzie, trochę dokupisz.
Odpowiadając na Twoje pytanie mogę powiedzieć, że koszt "gołej" AVALI może wynieść coś około 250 zł. Do tego dodaj syntezę. Jeżeli kupisz kit Si570 w SDR-Kits to będziesz lżejszy o kolejne 150 zł. Jeszcze filtry, więc w sumie wypadnie z kieszeni jakieś 500 zł. Plus/minus Smile

i jeszcze jedna ważna rzecz. W zasadzie najważniejsza - karta dźwiękowa. Najlepsza na jaką nas stać. Dobry stosunek jakość/cena ma E-MU 0204 (450 zł)

SQ5NWU · 25-08-2012 13:29

Witam
Mogę potwierdzić kosztorys przedmówcy. Chociaż ja bym koszt głównej płytki wycenił nieco niżej ok 200zł to ogólnie kosztorys jest jak najbardziej prawidłowy.
Pozdrawiam
Krzysiek

SQ1RES · 25-08-2012 20:09

(25-08-2012 13:29)SQ5NWU napisał(a): Mogę potwierdzić kosztorys przedmówcy. Chociaż ja bym koszt głównej płytki wycenił nieco niżej ok 200zł to ogólnie kosztorys jest jak najbardziej prawidłowy.

Tak, to by się zgadzało, bo biorąc pod uwagę fakt że moją PCB sprowadzałem z Australii więc "przepłaciłem" kilkanaście dolarów, czyli te 50 zł. Ale nie żałuję bo płytka jest naprawdę ekstraklasa.

SQ9RZI · 10-09-2012 8:22

Mam jedno pytanie o płytkę Avali.

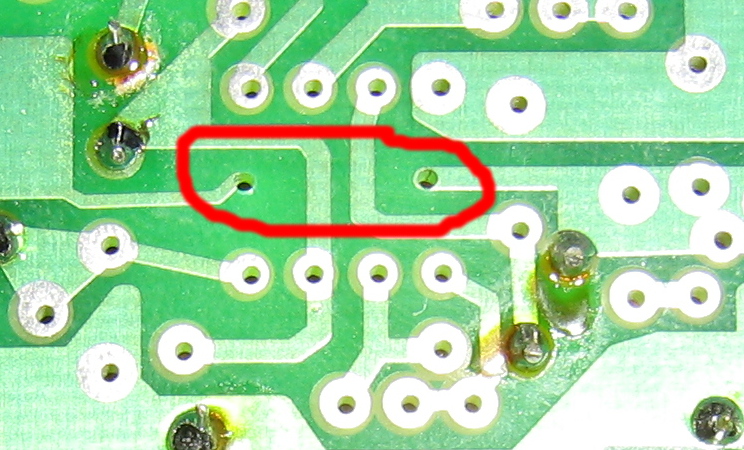

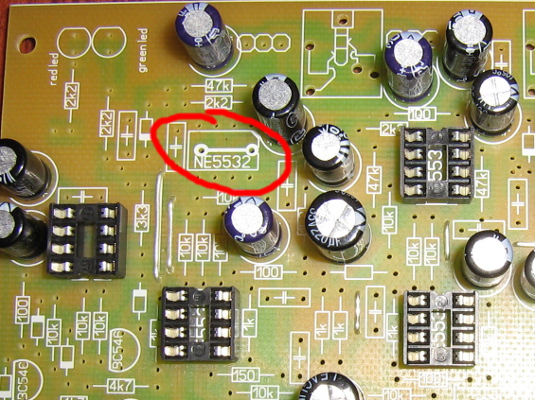

Mianowicie pod układem NE5532 powinna być zworka, przynajmniej tak wynika z opisu na płytce. Niestety po drugiej stronie brakuje pól lutowniczych - ścieżki "urywają się" przy otworach. Gdzie jest błąd? Zworka powinna być wlutowana, czy też nie?

M0OSH · 10-09-2012 10:48

Jak popatrzysz na schemat od Tasy zobaczysz że tam powinna być zwora, czyli błąd na pcb.
Możesz powiedzieć gdzie tą PCB nabyłeś?
Pozdrawiam
Wojtek M0OSH

SQ1RES · 10-09-2012 11:03

(10-09-2012 10:48)M0OSH napisał(a): Możesz powiedzieć gdzie tą PCB nabyłeś?

Też chciałem właśnie o to spytać, bo to nie jest produkt z VU.
Piotr SP2DMB miał kiedyś podobne.
