Quadrature Generator do setek MHz
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #1
Quadrature Generator do setek MHz
Witam. Wpadłem (jak się okazało nie jedyny i nie nowy) pomysł użycia dwóch mikserów typu SBL-1 do próby skonstruowania transcievera pracującego do 500MHz. Ale pojawił się jeden problem - jak zrobić generator kwadraturowy do setek MHz? Są jakieś scalone układy które takie rzeczy robią? Zwykłe 74AC74 to maksymalnie koło 100MHz a może mniej, a tu trzeba by mieć częstotliwość oscylatora około 2GHz i jeszcze to podzielić... Można też przesuwnik fazy ale to już mniej wszechstronne.

Pozdrawiam
(Ten post był ostatnio modyfikowany: 30-05-2017 16:57 przez SQ5KVS.)
30-05-2017 16:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9RFC Offline
Jerzy
*****

Liczba postów: 1,193
Dołączył: 02-07-2010
Post: #2
RE: Quadrature Generator do setek MHz
AD9854
Do R2 i T2 ?
73 JERZY SQ9RFC
(Ten post był ostatnio modyfikowany: 30-05-2017 17:23 przez SQ9RFC.)
30-05-2017 17:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8MVY Offline
Paweł
****

Liczba postów: 724
Dołączył: 30-07-2011
Post: #3
RE: Quadrature Generator do setek MHz
Witam,

Jeżeli nie odrzucasz wszelkich DDS-ów, to np AD9958. Ma 2 wyjścia, w których można konfigurować przesunięcia fazowe. Tyle, że on nie pociągnie aż do 500MHz.

Innym rozwiązaniem jest spięcie 2 sztuk np ad9914, ale cena tych układów troszkę odstrasza.
73 Paweł
(Ten post był ostatnio modyfikowany: 30-05-2017 18:19 przez SQ8MVY.)
30-05-2017 18:19
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #4
RE: Quadrature Generator do setek MHz
Patrz schemat na ecl-ach, scalaki mam


Załączone pliki
.pdf  UHF_SDR2-sch.pdf (Rozmiar: 156.64 KB / Pobrań: 764)
(Ten post był ostatnio modyfikowany: 30-05-2017 19:53 przez SQ4AVS.)
30-05-2017 19:52
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LUN Offline
Andrzej
****

Liczba postów: 253
Dołączył: 01-09-2014
Post: #5
RE: Quadrature Generator do setek MHz

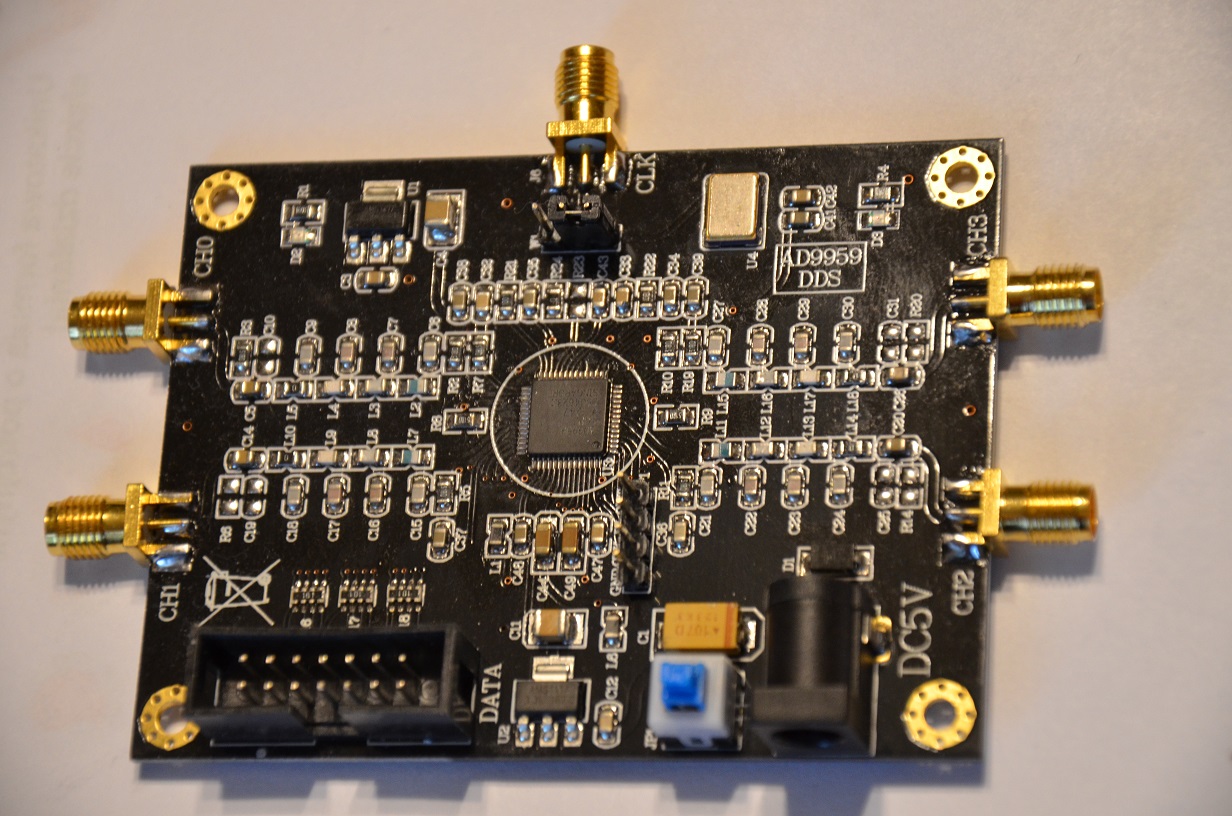

AD9959.
Oprócz trxa, można na nim zbudować analizator antenowy.
Andrzej
30-05-2017 20:02
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,012
Dołączył: 26-09-2012
Post: #6
RE: Quadrature Generator do setek MHz
Dzięki za podpowiedzi. Bardzo zacne te AD tylko cena mało amatorska Smile Musze pomyśleć Smile
PS: Choć u Chińczyka po 25USD więc to nie jest jakiś kosmos.
(Ten post był ostatnio modyfikowany: 02-06-2017 11:12 przez SQ5KVS.)
02-06-2017 11:12
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ9JXT Offline
Tomek
****

Liczba postów: 493
Dołączył: 05-04-2011
Post: #7
RE: Quadrature Generator do setek MHz
(02-06-2017 11:12)SQ5KVS napisał(a):  Dzięki za podpowiedzi. Bardzo zacne te AD tylko cena mało amatorska Smile Musze pomyśleć Smile
PS: Choć u Chińczyka po 25USD więc to nie jest jakiś kosmos.

Gdybyś chciał to wypróbować, to bezpłatne próbki dostaniesz u AD albo jego lokalnego dystrybutora.
np. tu: http://analog.alfine.pl/
Jakiś czas temu zamawiałem przez stronę AD, ale wysyłali mi z Alfine.
Pzdr!
02-06-2017 12:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6QV Offline
Tomek
***

Liczba postów: 107
Dołączył: 24-01-2014
Post: #8
RE: Quadrature Generator do setek MHz
Dawno dawno temu taki generator zrobiłem z identycznym zamiarem
https://salwach.pl/sq6qv/dds
Projekt mnie rozczarował. Nie miałem wtedy sprzętu, ani wiedzy, a po wzmocnieniu (SSM2019 - polecam) słyszałem ruskie stacje AM.
Dziś wiem, że brakło właściwej terminacji portów mieszaczy. Nie ma drogi na skróty.

DDS to najłatwiejsze rozwiązanie, ale kosztowne.
AD9854 do zakresu HF, a 2xAD9910 jeśli chcesz do 160Mhz powiedzmy.

Zanim zaczniesz robić poczytaj o szumie 1/f.
02-06-2017 23:45
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ4AVS Offline
Rafał
*****

Liczba postów: 1,401
Dołączył: 29-01-2010
Post: #9
RE: Quadrature Generator do setek MHz
Dlaczego DDS najłatwiejsze, według mnie jednak pecl ;-). Ostatnia strona podanego przeze mnie załącznika.
03-06-2017 7:02
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6QV Offline
Tomek
***

Liczba postów: 107
Dołączył: 24-01-2014
Post: #10
RE: Quadrature Generator do setek MHz
Dla mnie najłatwiejsze, bo możesz kupić gotowe płytki i podłączyć bezpośrednio pod MCU...lutownicy nie trzeba dotykać. Dobry efekt, a układy można wykorzystać do każdej innej konstrukcji.

Sposób z układami ECL też dobry.

A tu coś jeszcze znalazłem w temacie, wszystkie te pasywne układy mogą mieć sens od UHF wzwyż

http://www.markimicrowave.com/blog/2015/...ase-shift/
Jeszcze jest taka opcja - gotowy power splitter 2way-90 z mini circuits

https://www.minicircuits.com/pdfs/QCN-5D+.pdf

https://www.minicircuits.com/WebStore/Splitters.html
(Ten post był ostatnio modyfikowany: 03-06-2017 10:25 przez SQ6QV.)
03-06-2017 10:20
