Transceiver DC01

[SQ9RFC]

A rezystory ustalające wzmocnienie U8-U16 ?

[SP6FRE]

No tak, faktycznie, wszędzie tam gdzie układy są symetryczne należy dobierać elementy dwójkami a nawet czwórkami ale z reguły to są rezystory, które mają dość dobrą powtarzalność i z reguły udaje się szybko dopasować elementy na poziomie 0.5% (drugie miejsce po przecinku dla wartości kilku kiloomów).
Przy okazji dodam, że na swojej stronie opis_dc01 podałem prosty sposób na sprawdzenie podstaw pracy mieszacza Tayloe a więc istoty działania przemiany DC. Do sprawdzenia potrzebny jest generator prostokątny o częstotliwości od kilku do kilkunastu Hz oraz 4 diody LED jako wskaźniki. Opisana metoda może być zastosowana do każdego układu np. w Piligrim-ie.
L.J.

[SP6FRE]

Dotarłem do końca budowy i opisu Podstawowej części DC01 co można sprawdzić na mojej stronie gdzie opisałem wzmacniacz mocy. Wkrótce powinny się pojawić informacje na temat praktycznych prób urządzenia.

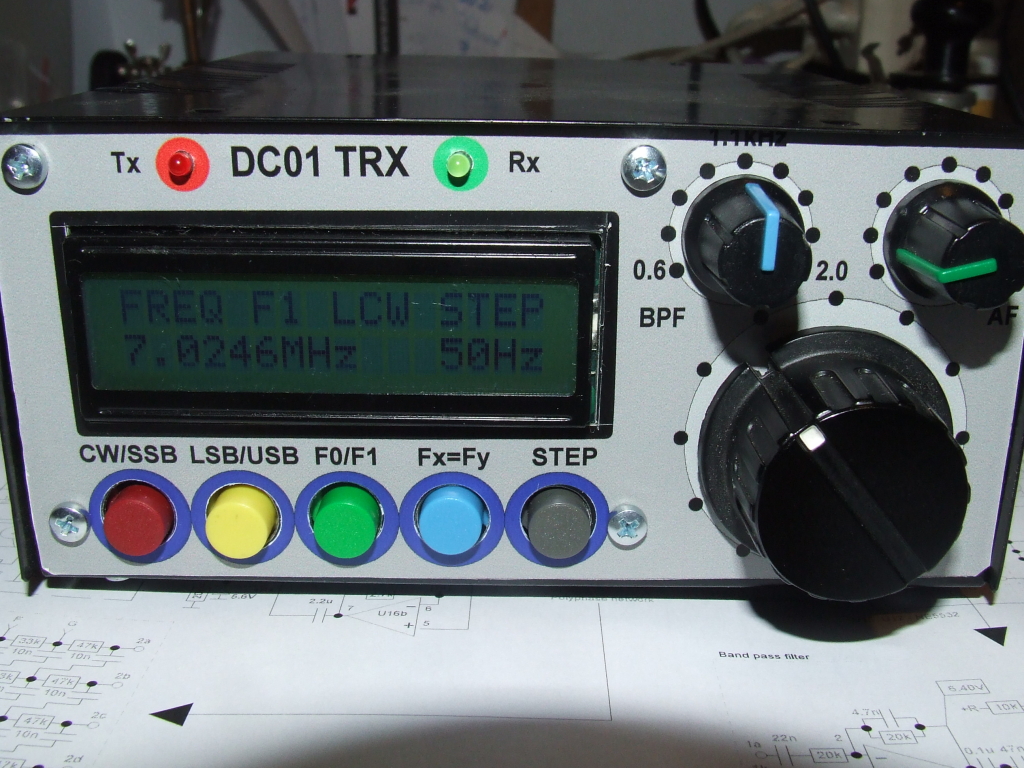

Urządzenie jest już w obudowie o wymiarach 16/14/6.5 cm (głęb/szer/wys) a przód wygląda jak na zdjęciu.
L.J.

[SQ9RFC]

Przystopowałem na tych rezystorach. Nie mam tak dokładnego miernika. Pokombinuję z 1% SMD bo tylko takie mam. Dolutuje nogi, umoczę w żywicy i będzie THT :-)
Na fotkach w filtrach widzę wszystkie cewki zrobione z dławików osiowych. Skąd wzięliście dławiki poniżej 1uH?

[SQ8Z]

witam, czy chodzi Ci o takie dlawiki jak tu:

http://www.maritex.com.pl/pl/shop/products/ggid/76

;-)
vy 73!
Krzysztof SQ8Z

[SP6FRE]

Potwierdzam, że chodzi o takie dławiki.
Moje prace są prawie ukończone. Zacząłem nawet próby pracy na pasmach. Na razie zrobiłem pojedyncze łączności na 14 i 7MHz emisją cw oraz nieco więcej na 3.5 gdzie pracowałem obydwiema emisjami. Raporty od 559/33 do 599/59. Uzupełnię jeszcze opis o pomiar mocy na poszczególnych pasmach oraz pomiary napięć w stopniu mocy. Niestety, moja antena (w3dzz) jest dość kiepska i na niektórych pasmach nie mam chyba szansy na łączności przy mocy rzędu 1 W.
L.J.

[SQ9RFC]

Ja też nie mogę się doczekać wyjścia w eter na DC01. Niestety pomimo bogatego zapasu części musiałem trochę zamówić - dziś przyszła paczka z TME, a jutro spodziewam się z AVT.
Dziwi mnie fakt uzyskania tak małej mocy z IRF510. W Librze z c2078 wyciskam 11 W mocy CW w pętli 168m. Z IRF powinno się uzyskać sporo więcej. Poeksperymentujemy i zobaczymy.

[SP6FRE]

Ze wzmacniacza jaki jest w DC01 można "wyciągnąć" więcej niż ja ale zależało mi na płaskiej charakterystyce wzmacniacza i odpowiedniej stabilności.
Pomiary mocy (moc w antenie/sztucznym obciążeniu) dla poszczególnych pasm:
1.8 - 0.4W
3.5/3.8 - 1.7W
7.0/7.1 - 1.9W
10.1 - 0.9W
14.0/14.3 - 1W
18 - 0.9W
Wyżej nie sięga moja heterodyna. Moc silnie zależy od tłumienia dekadowego filtra pasmowego. Tu się kryją pewne rezerwy mocy jeśli charakterystyka filtra zostanie dostrojona prawidłowo w pasmie. Nie ma to znaczenia przy odbiorze ale wyraźnie ma wpływ na pracę nadajnika.
L.J.

[SP3IQ]

Witam,
Dziś udało się (prawie) zakończyć prace nad DC01. W ostatnich 2-3 miesiącch z różnych względów, miałem przerwę w budowie, ale od wczoraj wznowiłem końcowe prace i dziś udało się zaliczyć kilka QSO SSB/CW w paśmie 80 i 20 metrowym. Niestety moc wyjściową, którą uzyskuję to max 1 W, co raczej wskazuje na niedosterowany tor nadajnika. Zrobię jeszcze modyfikację polegającą na dodaniu dodatkowego stopnia wzmocnienia przed driverem, tak aby uzyskać 5-7 watów na wyjściu. Pozdrawiam nowych kolegów w "Klubie DC01", Marcina SP7BUZ oraz Janka (nie znam call sign), którzy mają już zestaw płytek.
73 Bogdan, SP3IQ.

[SP6FRE]

Pewne rezerwy wzmocnienia kryją się w obwodach emiterów stopni w.cz. Spróbuj zmniejszyć szeregową rezystancję w dwójnikach RC w obwodzie emiterów tych tranzystorów. Kontroluj jednak czy układ się nie wzbudzi. Pewne możliwości kryją się również w oktawowych filtrach pasmowych. Ze względu na szerokość przenoszonego pasma ich charakterystyka nie musi być optymalna. Można jednak zastosować zamiast tego węższe filtry pasmowe co musi poprawić sprawność nadajnika kosztem możliwości odbioru na każdej częstotliwości. Oczywiście, dodatkowy stopień wzmocnienia zapewni większe wysterowanie łączne ale być może trzeba będzie zmniejszyć wzmocnienie w każdym ze stopni lub w stopniu o największym wzmocnieniu aby zapewnić stabilność pracy.
Z innej strony patrząc, to DC01 jest w założeniach transceiverem QRP więc można powiedzieć, że je spełnia ;-)
L.J.
