Post: #11
RE: Transceiver z Radio Hobby 05/2010
(01-12-2016 11:01)SP2SGA napisał(a):  Zamień miejscami

Tyż dobry pomysł pomysł.

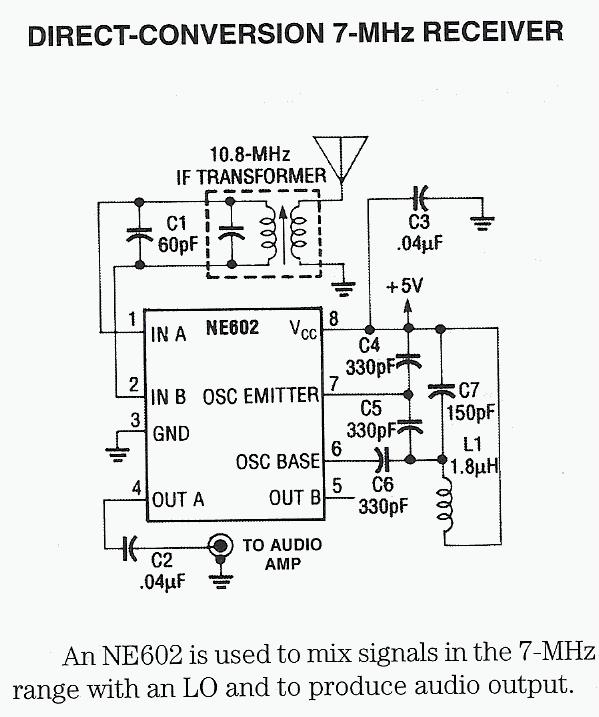

A może na IC1 zrobić homodynę wg. schematu w załączniku ? To chyba będzie najlepsze rozwiązanie.


Załączone pliki Miniatury
01-12-2016 12:18
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ3SWF Offline
Olgierd
*

Liczba postów: 33
Dołączył: 26-09-2013
Post: #12
RE: Transceiver z Radio Hobby 05/2010
Zdecydowanie nie będzie to najlepsze rozwiązanie, jeśli nie wiesz dlaczego to zmontuj i szybko się dowiesz.
01-12-2016 12:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #13
RE: Transceiver z Radio Hobby 05/2010

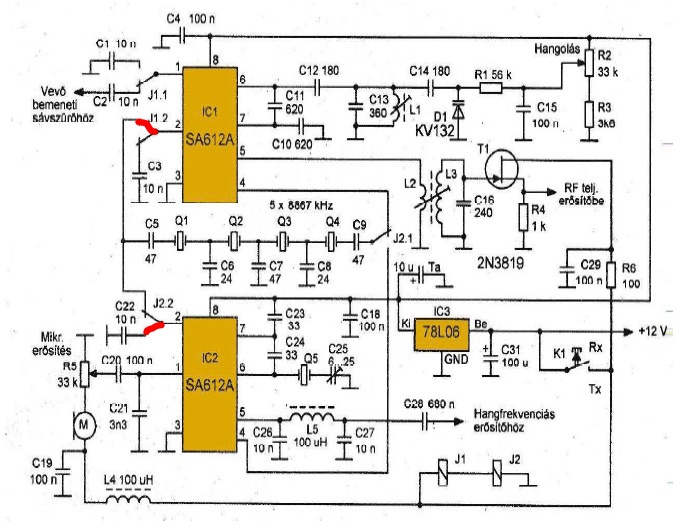

Myślę, że może być błąd z położeniem tych przekaźników. J1.2 i J2.2 . Zerknijcie na schemat Kajmana....

http://www.sq7jhm.pl/images/_kajman1schemat.jpg

Do drugiej nóżki jest podłączony filtr drabinkowy a potem leci do czwartej NE612 a nie druga w IC1 jest "zmasowana". TU chyba jest pies pogrzebany heh.

W załączniku moja koncepcja poprawek. (położenie przy odbiorze)


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 11-12-2016 9:53 przez SQ8NZD.)
11-12-2016 9:53
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6IFN Offline
Ryszard
****

Liczba postów: 456
Dołączył: 23-03-2010
Post: #14
RE: Transceiver z Radio Hobby 05/2010
(11-12-2016 9:53)SQ8NZD napisał(a):  W załączniku moja koncepcja poprawek. (położenie przy odbiorze)

A notę katalogową SA612 Pan przeglądnął?
11-12-2016 12:14
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #15
RE: Transceiver z Radio Hobby 05/2010
(11-12-2016 12:14)SP6IFN napisał(a):
(11-12-2016 9:53)SQ8NZD napisał(a):  W załączniku moja koncepcja poprawek. (położenie przy odbiorze)

A notę katalogową SA612 Pan przeglądnął?

Pomyliłem się SP6IFN Smile Masz rację !

Kurcze.... To dlaczego na pierwszej nóżce nie ma reakcji na przytknięcie mojej G5RV ?
(Ten post był ostatnio modyfikowany: 11-12-2016 12:35 przez SQ8NZD.)
11-12-2016 12:35
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ3SWF Offline
Olgierd
*

Liczba postów: 33
Dołączył: 26-09-2013
Post: #16
RE: Transceiver z Radio Hobby 05/2010
Coś z tymi kreskami namieszałeś - czy Ty rozumiesz koncepcyjną zasadę działania tego układu podczas odbioru?

Co do pytania powyżej - zamów sobie pod choinkę AD9850 i Arduino Nano (razem <$12), zrób generator testowy, pokryje Ci cały KF. Będzie łatwiej - bo szklanej kuli nikt na forum nie posiada.

73 Olgierd | SP3YOR - Klub Krótkofalowców w Poznaniu http://sp3yor.net
11-12-2016 14:09
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #17
RE: Transceiver z Radio Hobby 05/2010

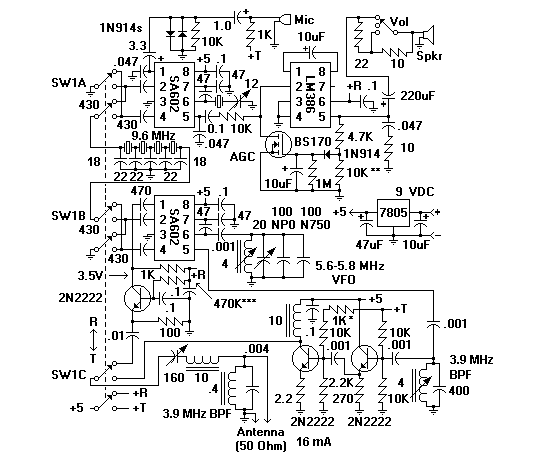

Mam bardziej rozbudowaną wersję tego TRX-a

Nie mam kwarców 9.6 MHz lecz tylko 10 MHz. Jakie wartości powinny mieć kondensatory przy tym filtrze drabinkowym stosując 10 MHz ?


Załączone pliki Miniatury
24-02-2017 6:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #18
RE: Transceiver z Radio Hobby 05/2010
(24-02-2017 6:42)SQ8NZD napisał(a):  Mam bardziej rozbudowaną wersję tego TRX-a

Nie mam kwarców 9.6 MHz lecz tylko 10 MHz. Jakie wartości powinny mieć kondensatory przy tym filtrze drabinkowym stosując 10 MHz ?

OK. Dzięki Koledze SP9EGM problem się rozwiązał.

Ma jeszcze krótkie zapytanie.......

Czy rezystor w emiterze 2n2222 (pierwszego od prawej) ma mieć 2.2 kom czy 270 om ?

Bardzo proszę pomoc.

BTW.

Aha... Za pomocą programu mini RC Calculator przestroiłem do na środek pasma 40 metrów (7.100 kHz). Musiałem zmienić pojemność kondensatora w VFO, pojemności w obwodach wejściowych. Pozostało tylko kilka rzeczy do zrobienia.
01-03-2017 17:34
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SPO3O2OL Offline
_._. _ _._
****

Liczba postów: 330
Dołączył: 07-01-2017
Post: #19
RE: Transceiver z Radio Hobby 05/2010
Od emitera do masy będzie 270R.
2K2 dotyczy lewego rezystora.

Wojc!o
(Ten post był ostatnio modyfikowany: 01-03-2017 22:18 przez SPO3O2OL.)
01-03-2017 21:49
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8NZD Offline
Adrian
*****

Liczba postów: 828
Dołączył: 11-02-2011
Post: #20
RE: Transceiver z Radio Hobby 05/2010
Serdeczne dzięki. Angel

Domyślałem się, ale wolałem się upewnić....
