Mój upconverter [FILM]

[SQ8NZD]

Witam

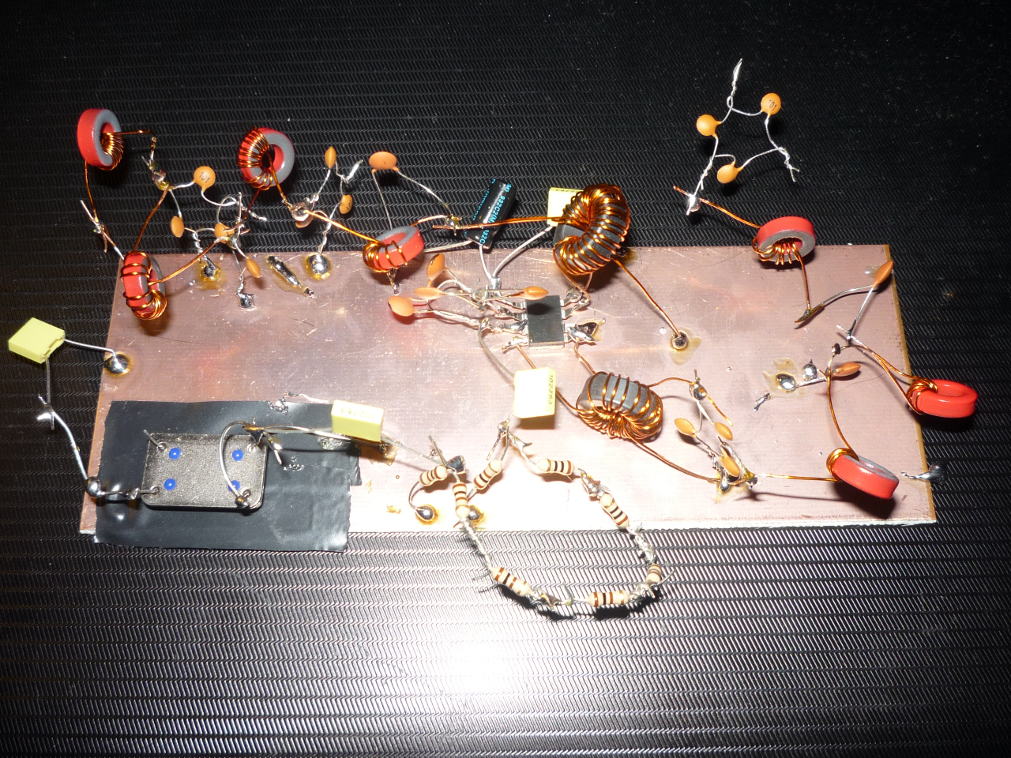

Oto moje efekty budowy upconvertera. Gdzieś zaginą mi generator 50MHz, więc zastosowałem 32MHz.

https://www.youtube.com/watch?v=DkwXQq4Q...e=youtu.be

Jakaś stacja AM.

[SQ8NZD]

Drugi film

https://www.youtube.com/watch?v=hf3OO7mU...e=youtu.be

[SP5BMP]

Wykonane urządzenie jest na poziomie ucznia z 5 klasy szkoły podstawowej. Odbiór stacji radiofonicznej nadającej w setkach kilowatów o niczym nie świadczy. Zademonstruj nam jak słychać stacje amatorskie. Określ pasmo i z grubsza częstotliwość.

[SQ8NZD]

(20-02-2016 12:23)SP5BMP napisał(a):  Wykonane urządzenie jest na poziomie ucznia z 5 klasy szkoły podstawowej. Odbiór stacji radiofonicznej nadającej w setkach kilowatów o niczym nie świadczy. Zademonstruj nam jak słychać stacje amatorskie. Określ pasmo i z grubsza częstotliwość.

Hej ! Nie bądź dla mnie taki surowy. . Pająk to moja ulubiona metoda montażu...

Właśnie mam problem z określeniem częstotliwości pasm amatorskim. Spróbuję znaleźć.

PS... https://www.youtube.com/watch?v=nragrRdb...e=youtu.be $ film z pasma 14MHz . Słychać CW i PSK. SSB też można bez problemu odbierać !

7MHz też super chodzi.

Adrian, SQ8NZD

[SP3F]

Januszu!
Nie karć Adriana, lecz zachęć.
Prześledź jego posty na przesteni minionych kilku miesięcy.
Jakie naiwne pytania zadawał.
W stosunku do tego, nastąpił postęp.
Dla mnie to on jest akurat prawdziwym radioamatorem.
Widzę postęp.
Sam go na tym forum strofowałem, dziwiły mnie pytania o podstawy. Praie o prawo Ohma.

A Ty - Adrian - pająk jest na chwilę.
Następnym (równoległym) Twoim przedmiotem nauki niech będzie projektowanie płytek.

[KLIMA]

Muszę się przychylić - jest duży progres. Spróbuj te pająki robić coraz mniejsze - w tej chwili każde takie połączenie robi ci za antenę.

[SP9MRN]

Jeżeli kochasz pająki, (które dobrze zrobione wcale nie są gorsze od trawionego PZB) to polecam analizę kanonicznego przykładu perfekcyjnego wykonania.
Te małe ciemne płytki można wykonać tnąc zwykłe PCB

https://aa7ee.wordpress.com/2012/06/03/t...-building/

MAciek

[SQ5KVS]

Jak działa to gratuluję
Nie warto sobie zawracać głowy trawieniem kwadratowych wysepek. Laminat (1 lub dwu stronny) plus piłka do metalu i tniemy na paski/kwadraciki. Można też obcinać szczypcami bocznymi. Lekko fazujemy na brzegach żeby nie było zadziorków i żeby cyna się trzymała bardziej środka wysepki.
Jeśli laminat dwustronny to można przylutować wysepkę do masy (wymaga wprawy i dość gorącej lutownicy). Jeśli jednostronny to można przykleić (można i kropelką ale TYLKO W DOBRZE WENTYLOWANYM MIEJSCU).

Jeśli musimy wlutować układ scalony to bierzemy płytkę uniwersalną np. taką:
http://www.sklep.cyfronika.com.pl/enviro...bd8b67.jpg, wycinamy sobie prostokąty na 2x7 czy 2x8 nóg i mocujemy.

[SQ8NZD]

Powiem tak..... Lutuję w pająku ponieważ nie mam warunków, aby przechowywać każdej wartości oporników/kondensatorów w każdej szufladce. Jest tego tak dużo, że miałbym kompletny bałagan.

Mam okrągłe wartości elementów biernych np.1om, 10om, 100om , kondensatory 1pF, 10pF, 100pF itd.

[SQ5KVS]

To lekko bez sensu. W AVT, TME i każdym sklepie elektroicznym możesz sobie kupić zestaw, w którym jest po 10 lub 25 sztuk szeregu rezystorów / kondensatorów, w wartościach kilkuset pf do kilku uF i od kilku omów do kilkuset kOmów. Tym masz załatwione kilka jesli nie naście konstrukcji i nie musisz bujać się z dorabianiem wartości. Proszę. I nie śmierdzi ceną: https://sklep.avt.pl/rezystory-660-szt.html
