Artur,
Serdecznie Tobie dziękuję za informację, tak myślałem, że trzeba zrobić coś niestandardowo , ale to zawsze następne doświadczenie i nauka dla mnie i wszystkich składających Tulipana.
Jeszcze raz wielkie dzięki
------------
Adam

[SP9RJQ]

Witam po długiej przerwie.
Mój Tulipan DSP ożył, pora na uruchomienie kolejnych płytek.



Pozdrawiam,
Marcin SP9RJQ

[HMAMATOR]

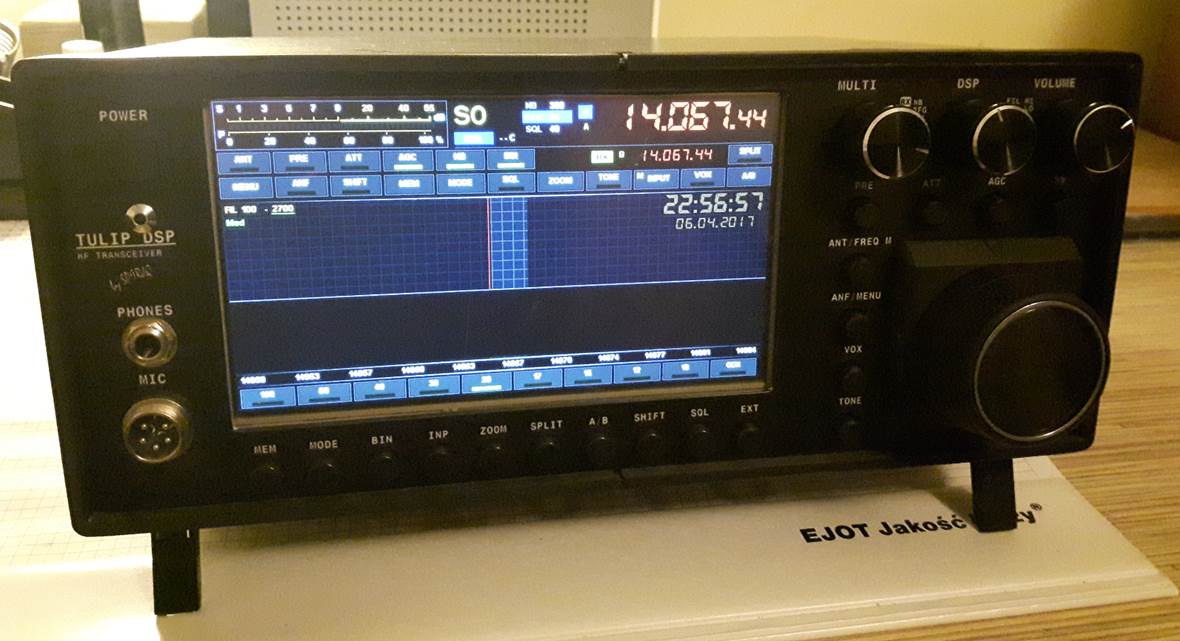

Wygląda profesjonalnie. pozazdrościć. Jeśli można wiedzieć jak jest wykonana obudowa, jakieś szczegóły.

Pozdrawiam.

[SP2GNB]

Hej,

Mam ciekawostkę, o której nie wiem skąd się bierze i jakie jest lekarstwo. Na paśmie 40 m, przy podłączonej antenie dzieje się jak na filmie:
FILM
Po podłączeniu generatora wcz 50 Ohm, 50 uV wszystko jest ok. Mieszkam na dużym osiedlu, antena balkonowa, z którą do tej pory nie było kłopotu. Szczególnie mnie martwią zaniki czułości, która wraca na trochę po chwilowym naciśnięciu PTT oraz historie dziejące się tam, gdzie jest nośna (ok. 2.7k Hz na prawo od centrum). Nie chcę niczego sugerować, proszę o pomoc....

[SP3OSJ]

.....

[SP4EBI]

Witaj Staszku.

Ja miałem bardzo podobny problem.
Musiałem wymienić aż trzy przekaźniki w BPF i LPF, pomimo że były nowe.

[SP2GNB]

Witam,
Zaskakującym dla mnie zjawiskiem jest dobra praca z gen. wcz jako źródłem sygnału - nie ma jak śledzić przebieg sygnału, nie wariuje...
W swoim czasie wykonałem dwie identyczne płytki nr4 Tulipana (BPF+LPF+PA+PRE+ATT), jedną World Wide (0,1 - 30MHz, oryginał) i drugą z filtrami tylko na pasma amatorskie wg Waldka SP4JJH. Do tej pory eksploatowałem tą pierwszą nosząc się z zamiarem "obadania" drugiej. Zrobiłem także stanowisko do zabawy wyposażone m.in. w sterownik (oryginał). Zostały uruchomione obie płytki - pierwsza poszła do TRXa, druga w zapas.
Po wczorajszych doświadczeniach rano wymieniłem płytki, w Tulipanie obecnie jest płytka "pasmowa", uprzednio dokładnie sprawdzona, a "WW" idzie a stanowisko badawcze.
Dlaczego tak zadziałałem? Ano na płytce nr4 jest lekko licząc 80% przekaźników radia - jest co sprawdzać...
O wynikach dam znać...

-------------------------

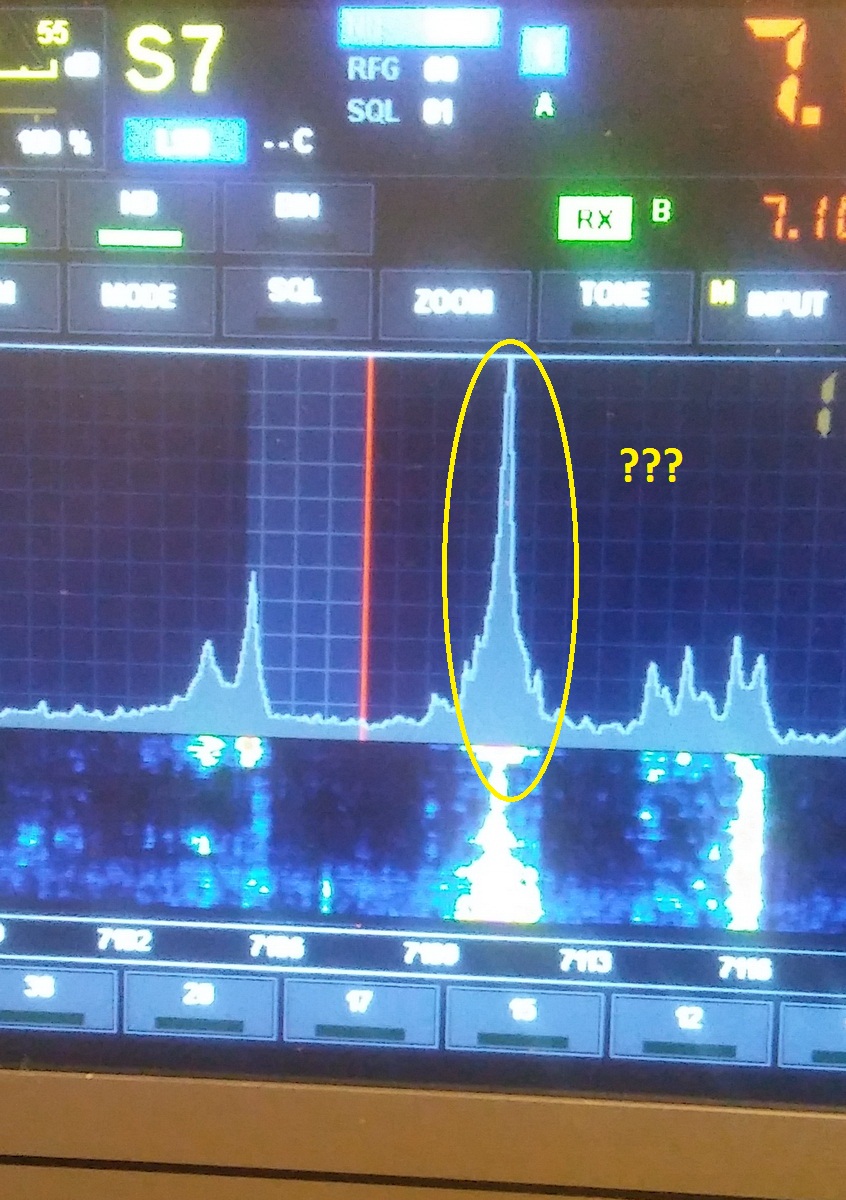

Edit: praca wre. Pytanie: co to za sygnał? Jest w stałej odległości od czerwonej linii. Wywołują go m.in. trzaski z eteru.

[SQ8MVY]

Witaj,

Prawdopodobnie wzbudza Ci się filtr 23kHz w torze RX powodując utratę czułości. Możesz cały filtr 23kHz pominąć wpinając sygnał I/Q z mieszacza na wejście ostatniego wzmacniacza - ten na wejściu przetwornika ADC.

[SP2GNB]

Dziękuję Pawle,
Spróbuję zlokalizować ew. wzbudzenie, mam tylko niezły oscyloskop. Jeśli takowe jest, to jak je zlikwidować zostawiając filtr? Co daje ten filtr? Przerost formy nad treścią? Czy byłbyś łaskaw na załączonym jpg zaznaczyć jak "wyciąć" filtr? Przyda się nie tylko mnie... Dzięki z góry...

[SQ8MVY]

Witaj,

To nie ten schemat, który załączyłeś. Filtry znajdują się na PCB DSP. W torze RX jest filtr LPF 23kHz, w torze TX jest filtr LPF chyba 6 lub 9 kHz. Oba filtry zbudowane są na wzmacniaczach operacyjnych.

Co do tego wzbudzenia, to nie jestem do końca pewny, i czy występuje akurat w tym filtrze. Może również problem leżeć w torze RX AVALI....

Wspominasz, że masz tylko ten efekt na 40-tce. Czy jak się przestroisz wyżej / niżej na tym paśmie, to ten sygnał jest w tym samym miejscu- czyli odrobinę powyżej filtru ?
Może masz bardzo silne źródło zakłóceń w domu lub u sąsiada - zasilacz komputerowy, ledy itd.... Na tyle silne, że zatyka Ci odbiornik....

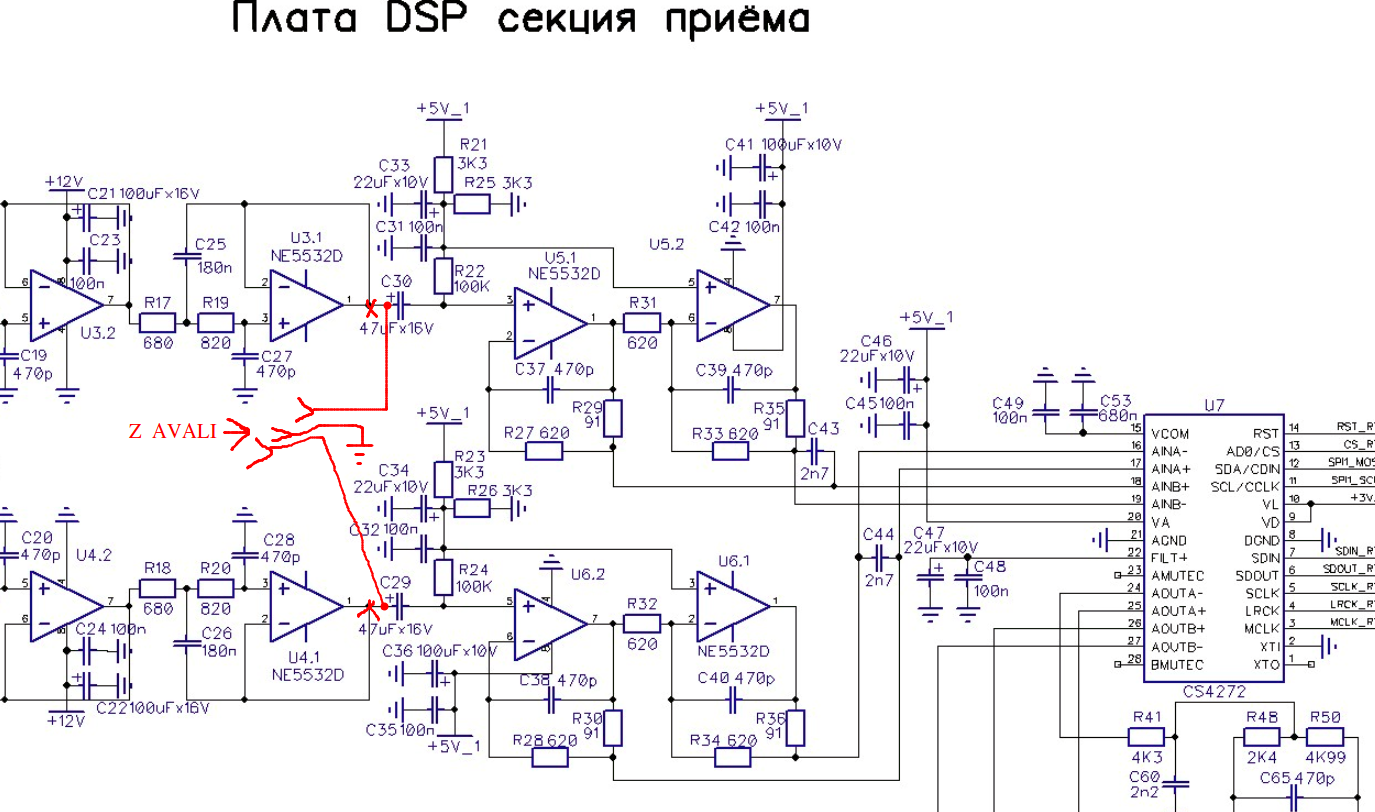

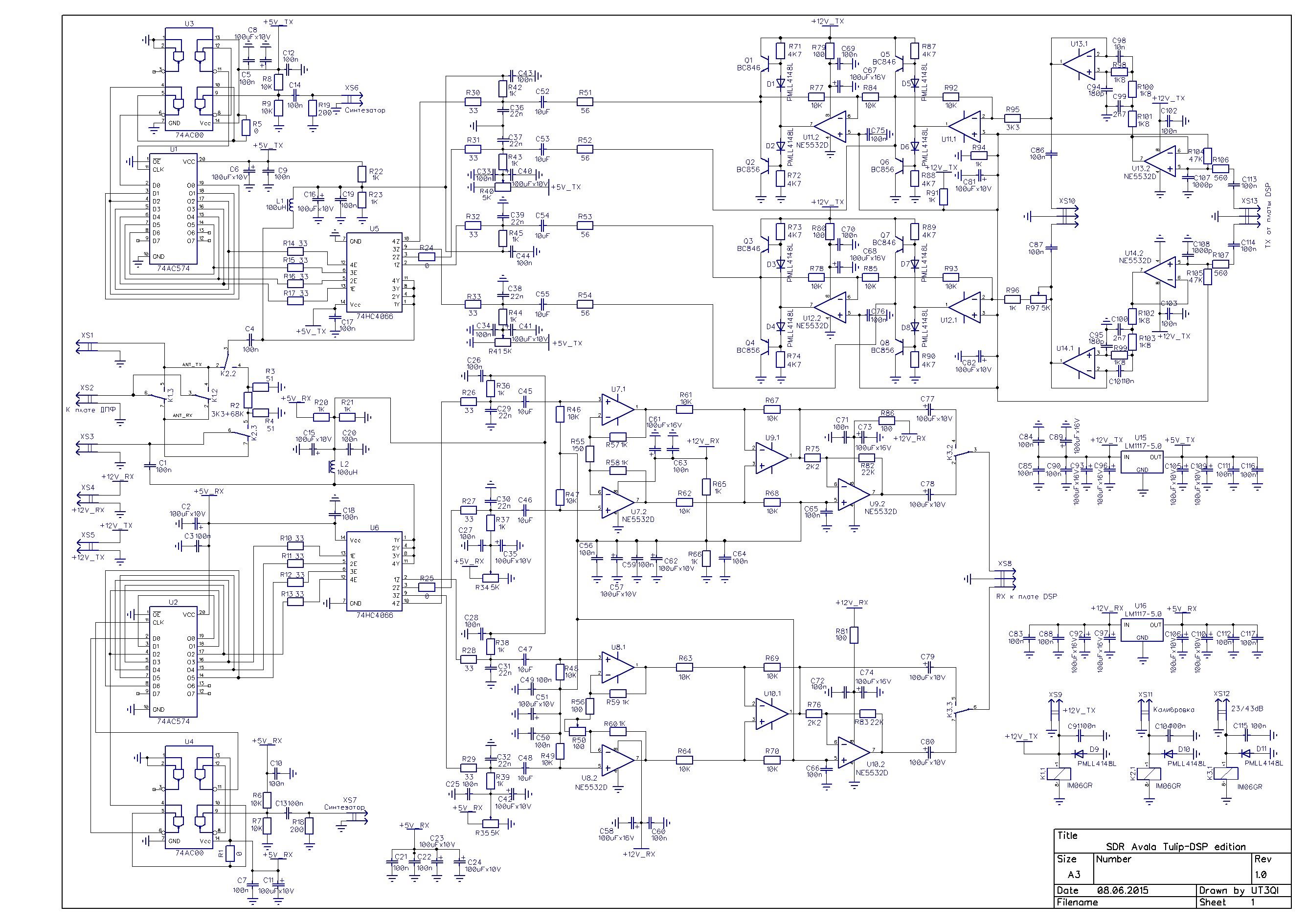

Obrazek na szybko, i trochę nieudolnie zrobiony.... Wylutować dodatnie bieguny kondensatorów C30 oraz C29 i wpiąć do nich wyjście AVALI ....
