SP5WW - Jerzego Węglewskiego
SQ8GUO Offline
Waldek
**

Liczba postów: 85
Dołączył: 15-06-2011
Post: #211
RE: SP5WW - Jerzego Węglewskiego
witam Tomku,
pytanie odnosnie tego rezystora:

(20-06-2019 22:27)SP9OUR napisał(a):  Ze swojej strony chciałbym zwrócić uwagę na ostro strojące się (w moim przypadku) filtry p.cz. 1-24-F1, oraz wzbudzanie się p.cz. bez wytłumienia jednego z nich przewidzianym na schemacie rezystorem.

Rozumie ze chodzi o jakis rezystor nie ujety na schemacie, bez ktorego wzbudza sie p.cz. - Gdzie nalezy ten rezystor umiescic ( w ktorym miejscu na schemacie) oraz jaka powinna byc jego wartosc (przedzial)?

Dzieki! 73!
Waldek
29-12-2019 1:51
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9OUR Offline
Tomek
*

Liczba postów: 22
Dołączył: 07-05-2010
Post: #212
RE: SP5WW - Jerzego Węglewskiego

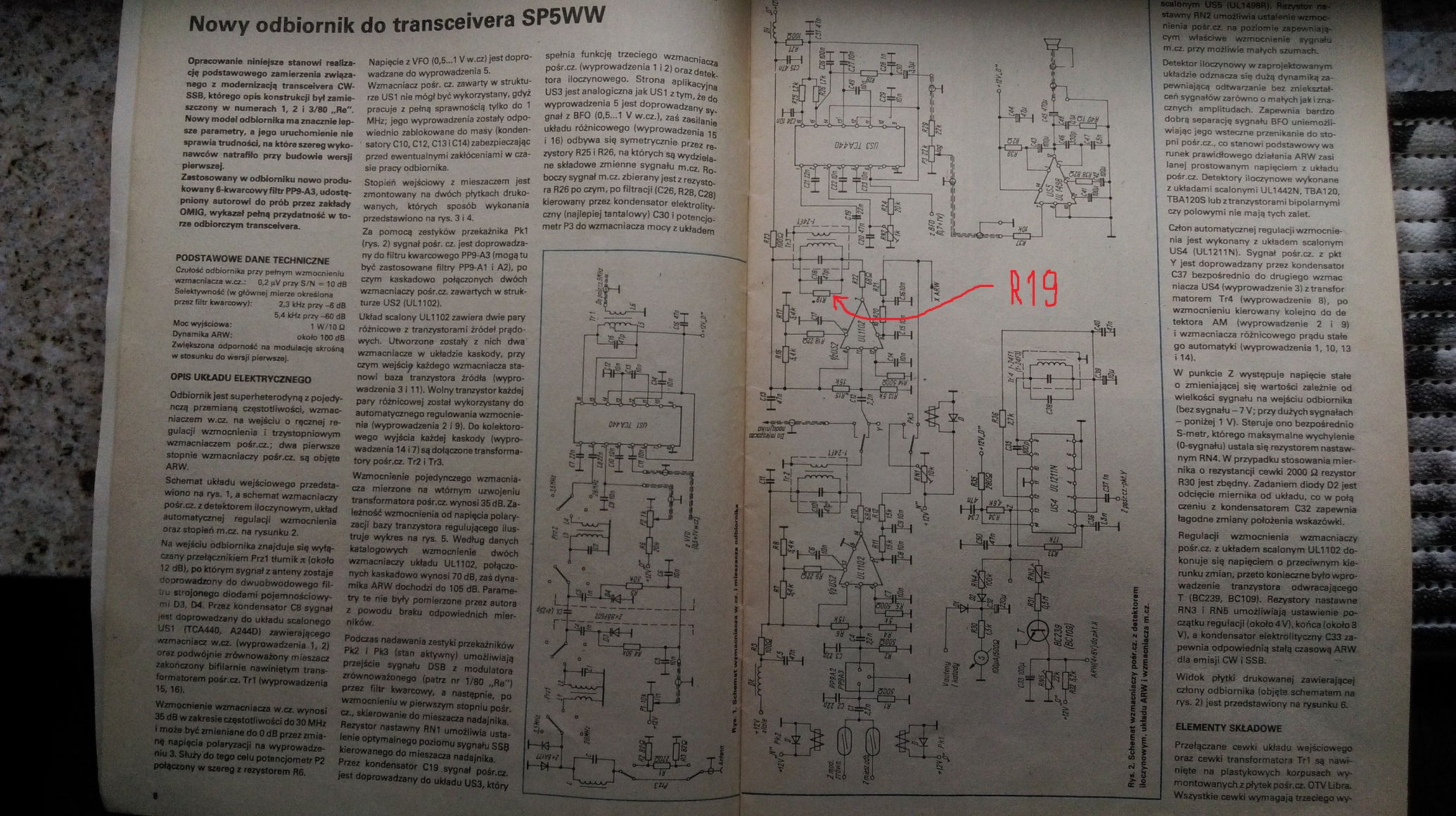

Rezystor jest przewidziany na schemacie - R19, dobrać należy tylko jego wartość w granicach 5 do 8k ohm. Załączam schemat.
73, Tomek


Załączone pliki Miniatury
(Ten post był ostatnio modyfikowany: 30-12-2019 1:33 przez SP9OUR.)
30-12-2019 1:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8GUO Offline
Waldek
**

Liczba postów: 85
Dołączył: 15-06-2011
Post: #213
RE: SP5WW - Jerzego Węglewskiego
dzieki wielkie Tomku,

tak przy okazji to tego opisu TRX-a wg SP5WW nie widzialem. Masz moze caly artykul jako pdf do udostepnienia? Ja chyba mam z Radioamatora z lat 80tych. Ciekaw jestem nowych szczegolow tej konstrukcji ktore moze byly pominiete w Radioamatorze.

pozdrawiam!
31-12-2019 0:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9OUR Offline
Tomek
*

Liczba postów: 22
Dołączył: 07-05-2010
Post: #214
RE: SP5WW - Jerzego Węglewskiego
Wersja odbiornika, którą odwzorowałem pochodzi z Radioelektronika nr 11/83. Podaję link do pdf-a:
https://www.trioda.com/index.php/pl/czas...ik-1983-11
73, Tomek
01-01-2020 21:44
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ8GUO Offline
Waldek
**

Liczba postów: 85
Dołączył: 15-06-2011
Post: #215
RE: SP5WW - Jerzego Węglewskiego
sliczne dzieki, Tomek,
pieknego linka zapodales! o trioda.pl to slyszalem kto wie czy nie z 15-20 lat temu.
widze ze jest to ulepszona wersja odbiornika niz ta ktora ja robilem, a tez pochodzila z RadioElektronika.
sukcesow i udanych konstrukcji w 2020!
02-01-2020 21:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4NSJ Offline
Marcin
***

Liczba postów: 104
Dołączył: 22-10-2017
Post: #216
RE: SP5WW - Jerzego Węglewskiego
Panowie spytam jaką indukcyjność mają dławiki w VFO /trzyzakresowe/ 50zw fi0.06 i 150zw fi0.06 na wałku ferrytowym. Muszę kupić, nie nawijać, na serio brak czasu. Jakie kupić konkretnie?
17-01-2020 0:42
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4NSJ Offline
Marcin
***

Liczba postów: 104
Dołączył: 22-10-2017
Post: #217
RE: SP5WW - Jerzego Węglewskiego
VFO działa Smile Jeśli całe radio SP5WW jest tak zaprojektowane jak te generatory, to jestem pod wrażeniem! W tej chwili jeszcze bez głównego kondensatora zmiennego, częstotliwość w pewnym zakresie zmieniam rdzeniami cewek. Działa rónież "końcówka mocy" Smile 2N2219. Mam radiostację z zakresem 15MHz, pięknie odbiera nośną .. Dwa generatory pracują poprawnie. Dławiki nawinąłem troszkę grubszym drutem niż 0.06. Jedyne co mnie martwi to interwały między majstrowaniem... Sad Panowie, jak można inaczej rozwiązać przełącznik zakresów z cewkami / te płytki z obrotowym przełącznikiem/ Mam świetną solidną i ładną obudowę, ale troszkę za niską na te spore płytki. Radio ma mieć trzy pasma: 80m, 40m, 20m. Ale się ciesze Smile)
21-01-2020 2:55
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6IFN Offline
Ryszard
****

Liczba postów: 455
Dołączył: 23-03-2010
Post: #218
RE: SP5WW - Jerzego Węglewskiego
Gratulacje!!
Zaprojektuj nowe, małe płytki, a zamiast przełącznika obrotowego wstaw małe przekaźniki, albo kontaktrony do załączania żądanego pasma. Przełącznik będzie mały i umieszczony na płycie czołowej tam gdzie Ci będzie najwygodniej.
Sposobów jest wiele, przemyśl sprawę.
Powodzenia!
……………
Rysio!
21-01-2020 13:03
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP4NSJ Offline
Marcin
***

Liczba postów: 104
Dołączył: 22-10-2017
Post: #219
RE: SP5WW - Jerzego Węglewskiego
Część odbiorcza to płytka "Nowy odbiornik SP5WW" plus płytki z przełącznikiem pasm i VFO . A część nadawcza? Planuje obudowę, muszę zaplanować ile miejsca trzeba poświecić, żeby bez specjalnego upychania komfortowo zmieścić całe radio.

Mam zagwozdkę, VFO /trzyzakresowe/ ma dwa gen. 3,5MHz i 14MHz /5.00-5.5MHz/ i i drugi na zakres 21MHz /12-12.45MHz/ opcja 7MHz po zamianie cewek. Pytanie, na 7MHz cewka 8zw 0.6mm plus 150pF, a na 21MHz 14zw 0.5mm plus 68pF. Jaką czestotliwość powinien generować ten na 7MHz, ponieważ u mnie jeden i drugi wariant daje 12MHz - 13MHz?

Drugie pytanie. Jak rozwiązać temat miernika częstotliwości? Przy 3.5MHz trzeba będzie odjąć /9MHz - 5.5MHz/ a przy 14MHz dodać /9MHz + 5.5MHz/??? Za każdym razem trzeba będzie przeprogramować miernik???? A jaka ma być częstotliwość generatora do 7MHz? Przypomnę że cewka 8zw i 14zw dają +- 12-13MHz. 12 + 9 = 21 a 12 - 9 = 3 ...

Na płytce odbiornika działa już wzm. m.cz Smile
27-01-2020 0:12
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ5KVS Offline
Karol
*****

Liczba postów: 1,004
Dołączył: 26-09-2012
Post: #220
RE: SP5WW - Jerzego Węglewskiego
Hej.
To zależy jaki to miernik... Jeśli to jakiś miernik na mikroprocesorze to wystarczy jakieś wejście mikroprocesora wykorzystać, które mu powie czy ma odjąć czy dodać częstotliwość i co wyświetlić.
Jeśli to miernik na licznikach dekadowych to one często posiadają możliwość liczenia w górę/w dół co w praktyce przekłada się na dodawanie/odejmowanie częstotliwości która jest "wpisana" przy pomocy zworek/przełączników na stałe. AVT miało taką skalę daaawno temu ale nie mogę jej znaleźć.

Nie rozumiem - nie robię. Chyba że robię żeby zrozumieć.
27-01-2020 13:01
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
