Transceiver wg. M0NKA
GREG Offline
Zaawansowany użytkownik
****

Liczba postów: 301
Dołączył: 18-11-2010
Post: #91
RE: Transceiver wg. M0NKA
Czy można użyć 100uH zamist 47uH w module switch antenna (cewki rfc2, rfc3)?

Pozdrawiam
GS
07-08-2014 10:56
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3OSJ Offline
Artur
*****

Liczba postów: 786
Dołączył: 19-09-2013
Post: #92
RE: Transceiver wg. M0NKA
.....
(Ten post był ostatnio modyfikowany: 17-09-2020 11:14 przez SP3OSJ.)
07-08-2014 15:28
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6LTP Offline
Zbyszek
****

Liczba postów: 311
Dołączył: 02-02-2010
Post: #93
RE: Transceiver wg. M0NKA

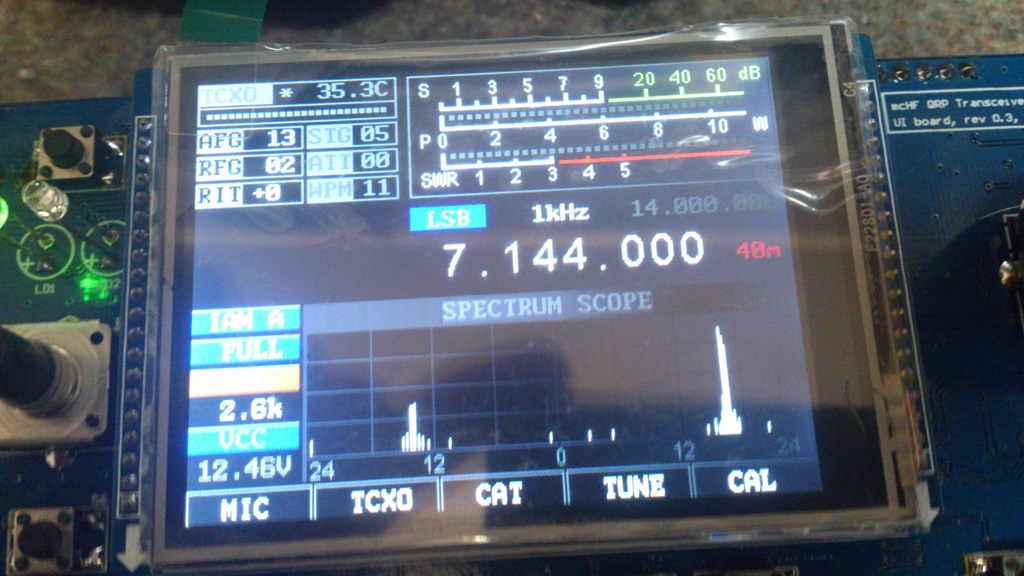

Transceiver prawidłowo poskładany "rusza od pierwszego włączenia". Dziś przeprowadziłem kilka testowych łączności na 80 i 40m


Załączone pliki Miniatury
İmage İmage İmage

73! Zbyszek
(Ten post był ostatnio modyfikowany: 07-08-2014 22:52 przez SP6LTP.)
07-08-2014 22:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,033
Dołączył: 20-09-2009
Post: #94
RE: Transceiver wg. M0NKA
Artur.Coś nie do końca rozumiem potrzeby wymiany Fetów.
Jak jestem na odbiorze radio pobiera 430 mA.
Wciskam PTT radio pobiera 1350mA (450 mA + 900mA).Mówię do mikrofonu prąd rośnie nawet do 2.5A (9W mocy na wskaźniku). Wyłączam radio, prąd 70mA.To te nieszczęsne drivery.
Myślę,że trzeba rezystory R73 i R75 podpiąć na pin1 U18.
Może nawet je dobrać.To by zamknęło pobór prądu całkowicie przy załączonym Rx.
Potwierdzam trzaski.Dioda czerwona sygnalizuje włączenie Tx Przy ustalaniu kroku, czasami dioda się zapala na 1s i wtedy są te trzaski.
Potwierdzam łączność i próby ze Zbyszkiem SP6LTP.

Andrzej
07-08-2014 22:57
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3OSJ Offline
Artur
*****

Liczba postów: 786
Dołączył: 19-09-2013
Post: #95
RE: Transceiver wg. M0NKA
.....
(Ten post był ostatnio modyfikowany: 17-09-2020 11:14 przez SP3OSJ.)
08-08-2014 0:59
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP6AUO Offline
Andrzej
*****

Liczba postów: 1,033
Dołączył: 20-09-2009
Post: #96
RE: Transceiver wg. M0NKA
Z doświadczenia wiem,żeby otworzyć np.IRF520 to na bramkę trzeba podać około 4V (90mA prąd spoczynkowy).
Tu napięcia nie mierzyłem,ale te tranzystory są bardzo łaskawe.Jak dołożyłem ponad 1A to się wyłączyły.Po ostudzeniu działają nadal.
Też zauważyłem,że ustawienie prądu po ponownym załączeniu jest inne.
Jeżeli chodzi o SWR to dalej Tabu.
Ja mam jeszcze to pykanie a SP6LTP nie (On zastosował same oryginały,ja sporo części dostosowałem).
O 6.00 się odezwie, to uradzimy co dalej.
Jest jeszcze jeden problem do ustawienia.Tłumienie drugiej wstęgi jest za małe.

Andrzej
08-08-2014 4:11
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3OSJ Offline
Artur
*****

Liczba postów: 786
Dołączył: 19-09-2013
Post: #97
RE: Transceiver wg. M0NKA
.....
(Ten post był ostatnio modyfikowany: 17-09-2020 11:14 przez SP3OSJ.)
08-08-2014 11:13
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
GREG Offline
Zaawansowany użytkownik
****

Liczba postów: 301
Dołączył: 18-11-2010
Post: #98
RE: Transceiver wg. M0NKA
Kontaktowałem sie wczoraj z Chrisem odnośnie dławików 4,7uH. Zmienił jakiś czas tmu schemat. Mogą być stosowane 4,7uH, ale 47uh mają większą reaktancję na wyższych częstotliwościach.
08-08-2014 12:32
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3OSJ Offline
Artur
*****

Liczba postów: 786
Dołączył: 19-09-2013
Post: #99
RE: Transceiver wg. M0NKA
.....
(Ten post był ostatnio modyfikowany: 17-09-2020 11:14 przez SP3OSJ.)
10-08-2014 10:52
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
GREG Offline
Zaawansowany użytkownik
****

Liczba postów: 301
Dołączył: 18-11-2010
Post: #100
RE: Transceiver wg. M0NKA
Witam,
Mój egzemplarz uruchomiony.

Film z 80m http://m.youtube.com/watch?v=ae2dAQmtoyc#

Dużo szumów mam na 80m. Antena LW

Pozdrawiam
Greg
18-08-2014 17:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
