Taki tam bajerek dla FM-iarzy :P CTCSS LCD
SP3HUO Offline
Artur
*

Liczba postów: 26
Dołączył: 10-01-2010
Post: #11
Information RE: Taki tam bajerek dla FM-iarzy :P CTCSS LCD
Witaj
Będziesz miał jeszcze więcej endorfin jak podłączę do FT 225RD według Kol. sugestii przekazanej na forum SP7PKI. Mam pytanie co do poziomu sygnału na wyjściu generatora:
• Jaki poziom tonu powinien być ustawiony na wyjściu i jak go zmierzyć.
Big GrinBig GrinBig GrinBig Grin
25-05-2020 19:21
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 539
Dołączył: 05-04-2010
Post: #12
RE: Taki tam bajerek dla FM-iarzy :P CTCSS LCD
Na uchometr. Co prawda niby są normy ale lepiej zrobić amatorsko. Ustawiamy od najniższego poziomu tak aby wszystkie interesujące RPT otwierać. Normy zostawiamy ustawiaczom sprzętu komercyjnego....

tylko na FM UKF -> Just True Sound Hi-Fi Smile
26-05-2020 22:22
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3HUO Offline
Artur
*

Liczba postów: 26
Dołączył: 10-01-2010
Post: #13
RE: Taki tam bajerek dla FM-iarzy :P CTCSS LCD

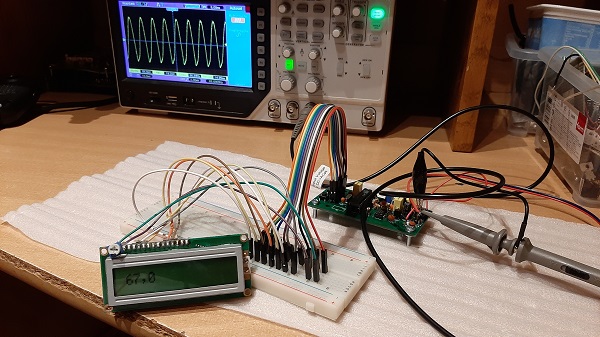

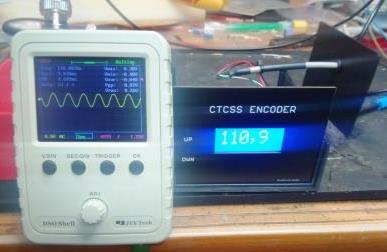

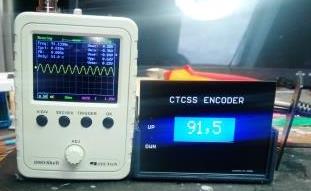

Pomiary czas zacząć Smile


Załączone pliki Miniatury
İmage İmage
31-05-2020 12:10
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP3HUO Offline
Artur
*

Liczba postów: 26
Dołączył: 10-01-2010
Post: #14
Smile RE: Taki tam bajerek dla FM-iarzy :P CTCSS LCD
Witam

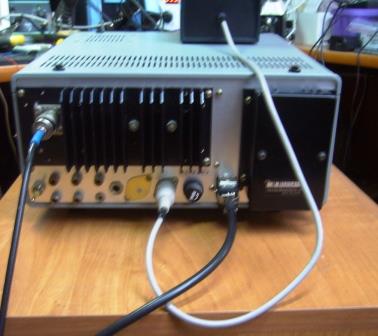

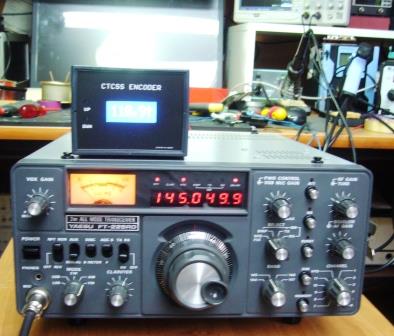

Opis podłączenia encodera ctcss do Yeasu FT 225RD:
Wersja 1
Wykorzystałem gniazdo TONE INT a sterowanie encodera odbywa się ręcznie przyciskami. (włączanie wyłączanie encodera odbywa się przyciskiem UP DWN)
Wersja 2

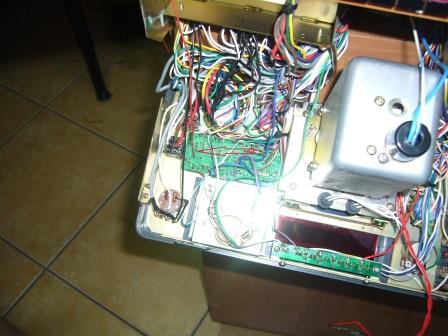

Wykorzystałem gniazdo TONE INT a sterowanie encodera odbywa się ręcznie przełącznikiem RPT NOR. Zamieniłem zasilanie z gniazda TONE INT na zasilanie poprowadzone z diody Led sygnalizującej pracę prze RPT. W efekcie uzyskałem prace encodera tylko przez RPT. Smile

Dziękuję SQ3AUP, SQ6ADE!!!


Załączone pliki Miniatury
İmage İmage İmage
07-06-2020 10:37
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 654
Dołączył: 13-01-2015
Post: #15
RE: Taki tam bajerek dla FM-iarzy :P CTCSS LCD
Witam, kolejne dwa moduły na płytce od Artura uruchomione (u mnie i u Romka SP9RVP).
Niestety okazało się że moduł musi pracować z wyświetlaczem,.... pomimo uruchomienia wstępnego, to po odłączeniu wyświetlacza nie pracuje.
A była taka koncepcja, by zaprogramować ctcss na lokalny przemiennik i włożyć płytkę do radia bez wyświetlacza :-(
Nie wiem czy jest na to jakaś rada?

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 20-08-2020 22:01 przez SP9LVZ.)
20-08-2020 22:01
Odwiedź stronę użytkownika Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SQ6ADE Offline
Radjoamator.
****

Liczba postów: 539
Dołączył: 05-04-2010
Post: #16
RE: Taki tam bajerek dla FM-iarzy :P CTCSS LCD
Konstrukcja była w zamiarach "zgodna ze sztuką" czyli uP sprawdza łączność z wyświetlaczem. Spróbuj podłączyć linię D7 lecącą do LCD do masy,


Prostszy generatorek z dip-sw wisi na elektrodzie :

https://www.elektroda.pl/rtvforum/topic1221221.html

tylko na FM UKF -> Just True Sound Hi-Fi Smile
(Ten post był ostatnio modyfikowany: 21-08-2020 23:48 przez SQ6ADE.)
21-08-2020 23:48
Znajdź wszystkie posty użytkownika Odpowiedz cytując ten post
SP9LVZ Offline
Piotr
****

Liczba postów: 654
Dołączył: 13-01-2015
Post: #17
RE: Taki tam bajerek dla FM-iarzy :P CTCSS LCD
W wersji z D7 do masy, jest ok, działa bez wyświetlacza.... dzięki za podpowiedź.

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 24-08-2020 9:37 przez SP9LVZ.)
24-08-2020 9:37
