Witam.

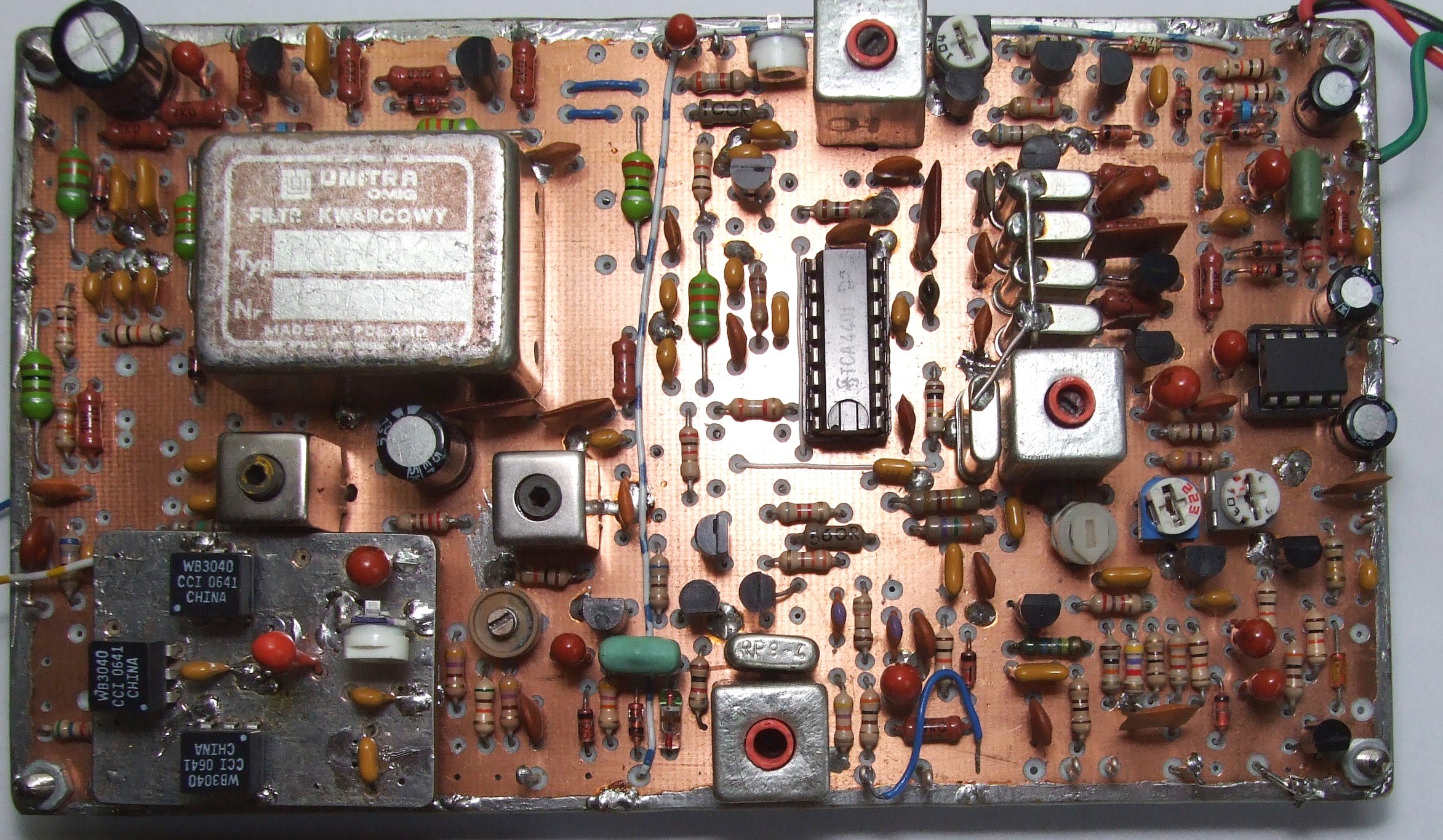

Też chce dołożyć swoje "5 groszy" w temacie MY. Wykonałem wersję przewlekaną SSB-CW. Już z poprawkami w stosunku do wersji podstawowej. Przeprojektowałem PCB w celu użycia fabrycznego filtru kwarcowego PP9. Opis moich poprawek znajduje się na "drugim forum" o adresie z 2 posta tego tematu. Ponieważ mieszacz robił mi "psikusy", raz mieszał prawidłowo a raz nie, wykonałem mieszacz H na kluczach CBT3257, połączenie mieszacza z K3 i CDG2000 (dodatkowa płytka na zdjęciu). Zrobiłem to niepotrzebnie, bo przyczyną był zbyt niski pozom z VFO. Niewiedza kosztuje. Ten mieszacz ma lepsze parametry od oryginału, bo klucze mają oporność poniżej 4 Om, więc tak już zostanie. Notch i zawężany dodatkowy filtr kwarcowy działają rewelacyjnie, więc te rozwiązania zostały użyte w HUSARze.
To radio po włożeniu w obudowę będzie służyło jako "działkowe" zasilane z akumulatora. Jeśli chodzi o VFO to odradzam budowę w oparciu o DDS AD9851. AD9951 jest o 20-30 zł droższy od 9851, a jakość sygnału jest nieporównywalna. To tak jakby porównywać Syrenkę i Merca. Polecam nowy projekt DDS_VFO DL4JAL do którego oprogramowanie jest dostępne na stronie Andreasa.
