Każdy radioamator budując kolejne swoje radio zastanawia się co w nim zmienić, ulepszyć lub poprawić aby kolejna konstrukcja była jeszcze lepsza. Podczas takich dyskusji w gronie kilku kolegów pojawiały się ciekawe propozycje rozwiązań konstrukcyjnych, które chcieliśmy sprawdzić praktycznie. Po kilku tygodniach wymiany korespondencji przez Internet oraz rozmów przez Skypa zapadła decyzja: budujemy nowe radio od podstaw.
Radio otrzymało nazwę HMG-2010 „HUSAR”

Z założenia miało to być radio wielopasmowe o nowoczesnej i oryginalnej konstrukcji, bardzo dobrych parametrach technicznych, z pełną dokumentacją elektroniczną, dobrym opisem oraz wsparciem poprzez forum HMG. Konstrukcja modułowa na fabrycznych płytkach pozwalająca na łatwą modyfikację i wariantowe konfigurowanie radia. Wykonanie tak rozbudowanego projektu przekraczało możliwości jednego konstruktora dlatego zawiązała się grupa projektowa.

Korzystając z Internetu i Skypa zastanawialiśmy się jaką konstrukcję radia przyjąć do realizacji. Konstrukcja miała być wspólna, wykonywana przez wszystkich członków grupy oraz w przyszłości przez innych średnio zaawansowanych radioamatorów. Zwyciężyła koncepcja połączenia radia superheterodynowego z homodynowym, ponieważ w ten sposób omija się spadek czułości homodyny na wyższych częstotliwościach, przy jednoczesnym wykorzystaniu jego rewelacyjnych własności odsłuchowych.

Prace projektowe wystartowały na wakacje. Należało sprawdzić kilka pomysłów układowych. Podczas spotkania w Burzeninie dokonaliśmy podziału prac oraz ustaliliśmy wstępny harmonogram realizacji. Aktualnie członkowie grupy kończą uruchamianie kilkunastu prototypów pierwszych modułów. Wstępne pomiary potwierdzają założenia konstrukcyjne i słuszność przyjętej koncepcji.

W miarę postępu dyskusji udało się zainteresować projektem kolejnych Kolegów.
Zapraszamy Kolegów do wsparcia projektu swoim doświadczeniem i wiedzą oraz do budowy własnego "HUSARA".

Aktualny skład grupy HUSAR:
Roman SP5AQT, Zdzisław SP6EER, Adam SP5FCS, Andrzej SP3GTG, Zdzisław SP4HKQ, Józef SP9HVW, Jarosław SP4XYV, Jerzy SQ5NPW,
Waldemar 3Z6AEF, Janusz SP5GTI, Wacek SP5JPB, Tomasz SQ5RIX, Janusz SP5BMP

Przewodnik po wątku HUSARA
- schemat blokowy HUSARA
- schemat ideowy homodyny HUSARA
- zdjęcia płytek drukowanych pośredniej i homodyny
- moduł homodyny Zdzisława SP4HKQ
- moduł homodyny Adama SP5FCS
- prototyp cyfrowego BFO do HUSARA
- docelowe BFO na fabrycznej płytce, program sterujący
- projekty płytek do syntezy RD3AY
- schemat ideowy modułu pośredniej częstotliwości
- PCB modułu pośredniej
- moduł pośredniej Zdzisława SP6EER
- schemat i opis mieszacza
- schemat i opis diplexera
- schemat i opis roofing filtra
- pomiary charakterystyki roofing filtra
- pomiary SWR-a roofing filtra
- pliki symulacyjne diplexera
- układ Notcha, schemat, opis, pomiary
- uniwersalny moduł DDS-a na AD9951

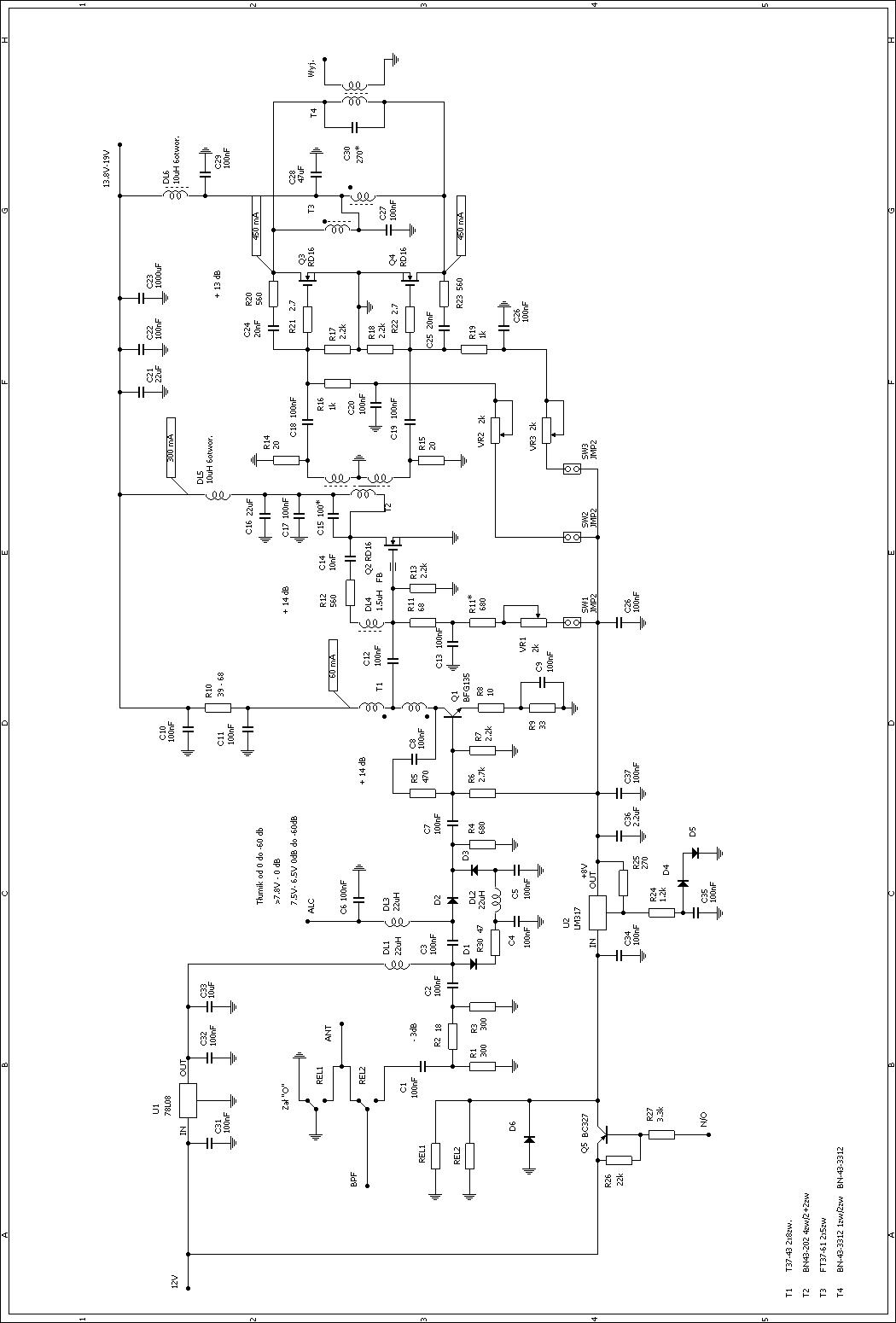

- schemat wzmacniacza PA 20W

W załącznikach zebrana dokumentacja modułów które powstały w ramach projektu HASAR.
