Wzmacniacz pośr. (IF) wg. F6CER, ew. hycas wg. W7ZOI
SP9LVZ Offline
Piotr
****

Liczba postów: 731
Dołączył: 13-01-2015
Post: #284
RE: Wzmacniacz pośr. (IF) wg. F6CER, ew. hycas wg. W7ZOI
Synteza do projektu TRX z IF na mosfetach złożona na docelowej płytce i uruchomiona. Wersja z LPF (doczyszczającym) po Si5351. Wszystkie dodatkowe funkcje (dodane do podstawowej wersji programu JF3HZB) pracują poprawnie: przełącznik filtrów pasmowych, przełącznik filtru SSB/CW, włącznik ATT/PRE AMP, PTT - przełączanie RX/TX...
Postaram się w najbliższych dniach opracować, rozesłać opis funkcjonowania syntezy i współpracy z pozostałymi blokami TRX oraz szczegółową instrukcję montażu i uruchamiania. Ważna jest kolejność montażu (płytki modułów przykrywają kilka elementów lutowanych).

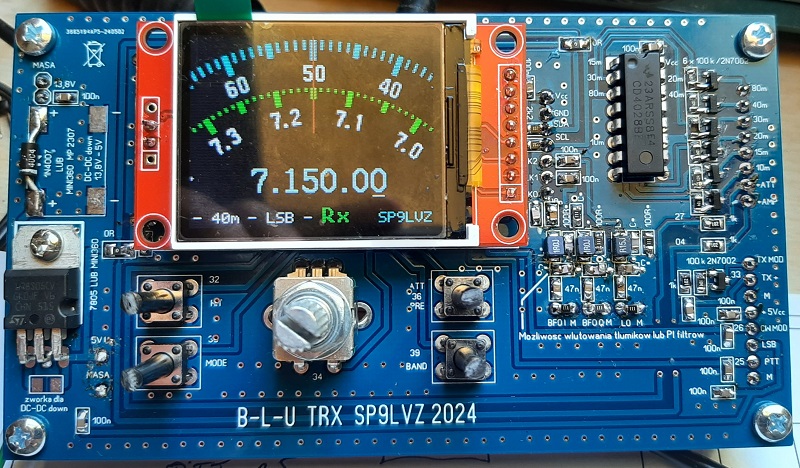

Widok front opcja ze stabilizatorem 5V.

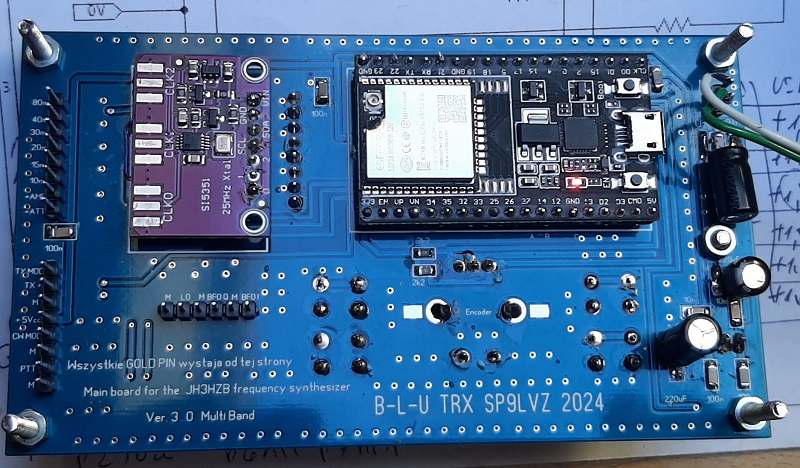

Widok tył od strony podłączeń.

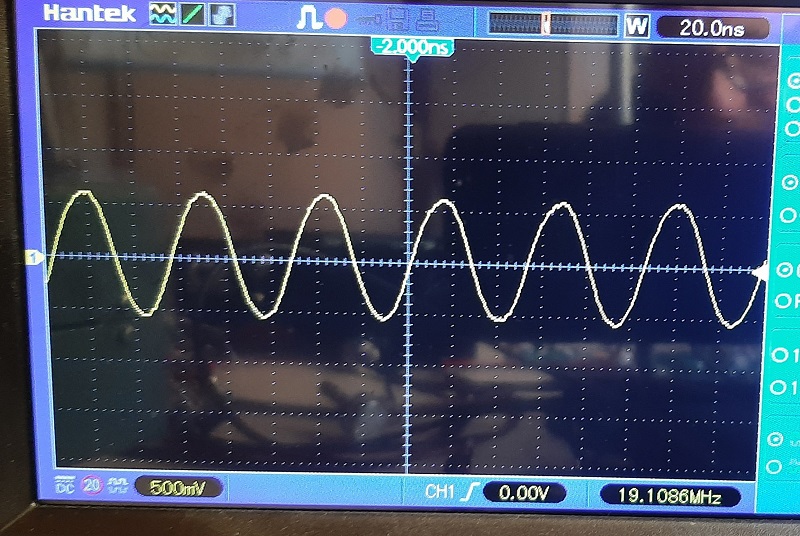

Sygnał VFO po filtrze doczyszczającym

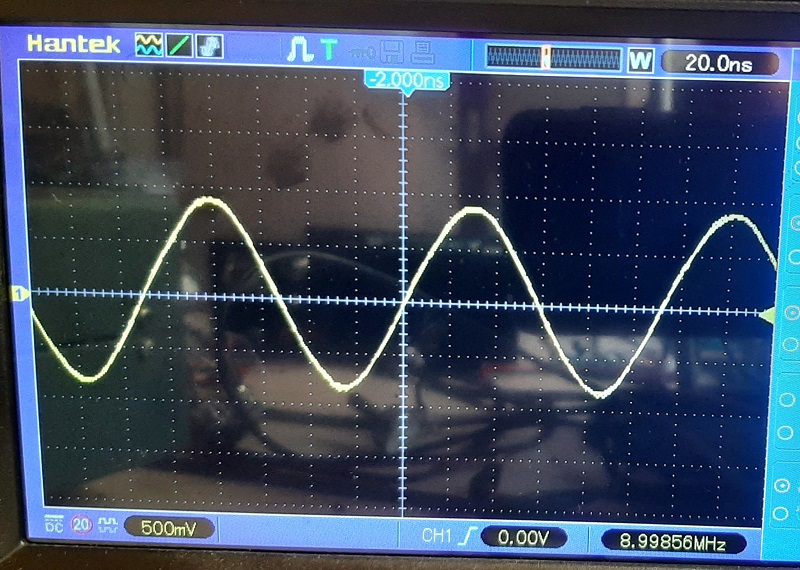

Sygnał BFO po filtrze doczyszczającym

http://sp9lvz.sp-radio.eu/
(Ten post był ostatnio modyfikowany: 16-05-2024 18:16 przez SP9LVZ.)
16-05-2024 12:05
