Wzmacniacz pośr. (IF) wg. F6CER, ew. hycas wg. W7ZOI
SP9TWP Offline


Liczba postów: 9
Dołączył: 13-09-2017
Post: #249
RE: Wzmacniacz pośr. (IF) wg. F6CER, ew. hycas wg. W7ZOI

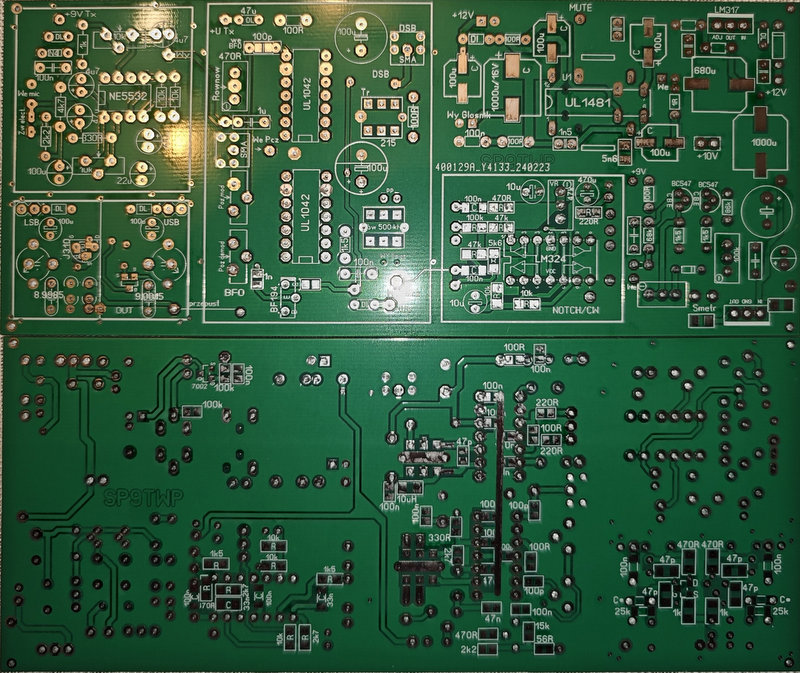

Pcb pcz z poprawkami zgłaszanymi przez Piotra.
Dodano wzmacniacz smetra oraz dodatkowy tranzystor przy ARW, oraz kosmetyka .

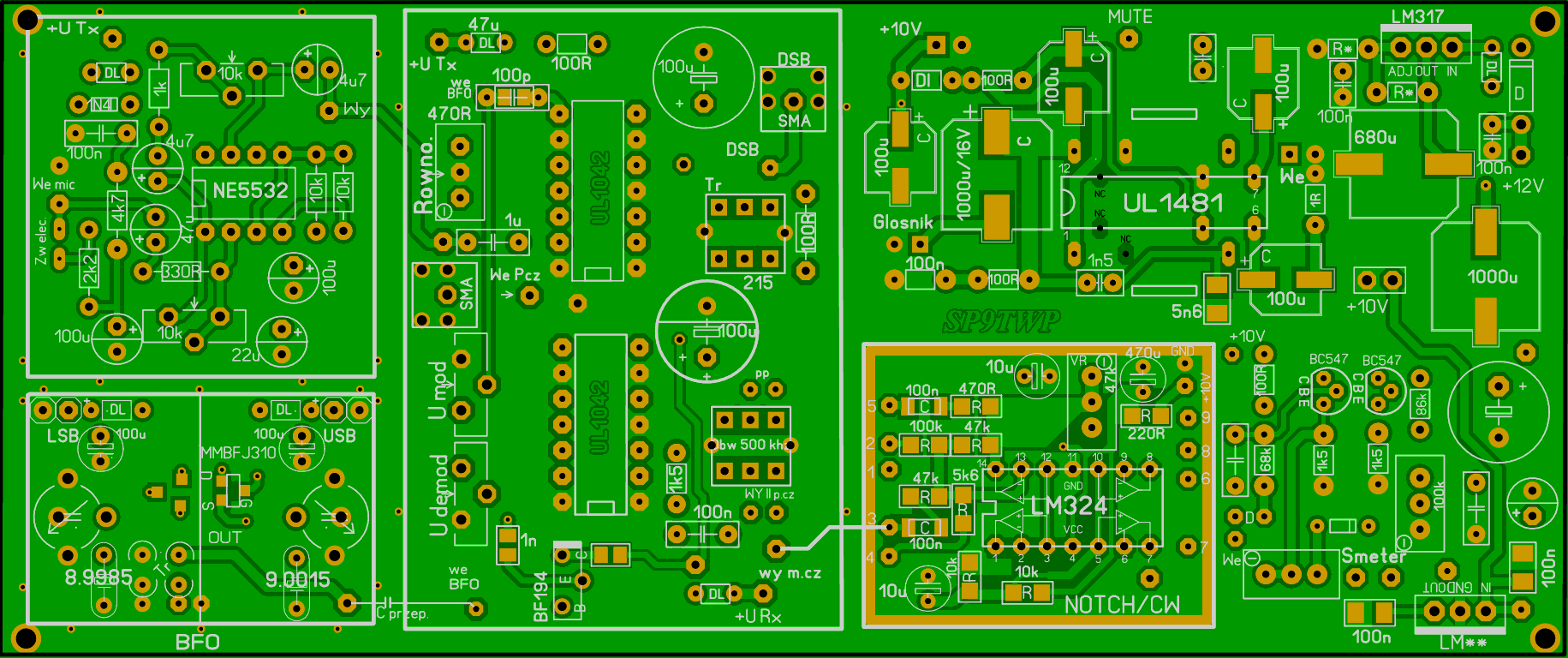

Płytka BFO mieszacz/modulator, m.cz na Ul1481.
Wzmacniacz mikrofonowy na NE5532.
Aby wykorzystać przestrzeń na pcb dodałem wzm smetra ,dodatkowy stabilizator .
W części filtra notch (mały błąd brakuje numeracji do przełącznika).
Mam do zbycia 8 szt (pcb bfo/mieszcza/mcz 20zł +przesyłka ).


Załączone pliki Miniatury
İmage İmage

.lay6  PCB24SMA2A.lay6 (Rozmiar: 534.88 KB / Pobrań: 176)
.lay6  Miesz_mcz.lay6 (Rozmiar: 418 KB / Pobrań: 194)
.lay6  Przelaczniki.lay6 (Rozmiar: 38.53 KB / Pobrań: 174)
06-03-2024 20:27
