PA wg DJ0ABR

SP2FP

PAWEŁ

Liczba postów: 183
Dołączył: 01-11-2009

Post: #63

RE: PA wg DJ0ABR

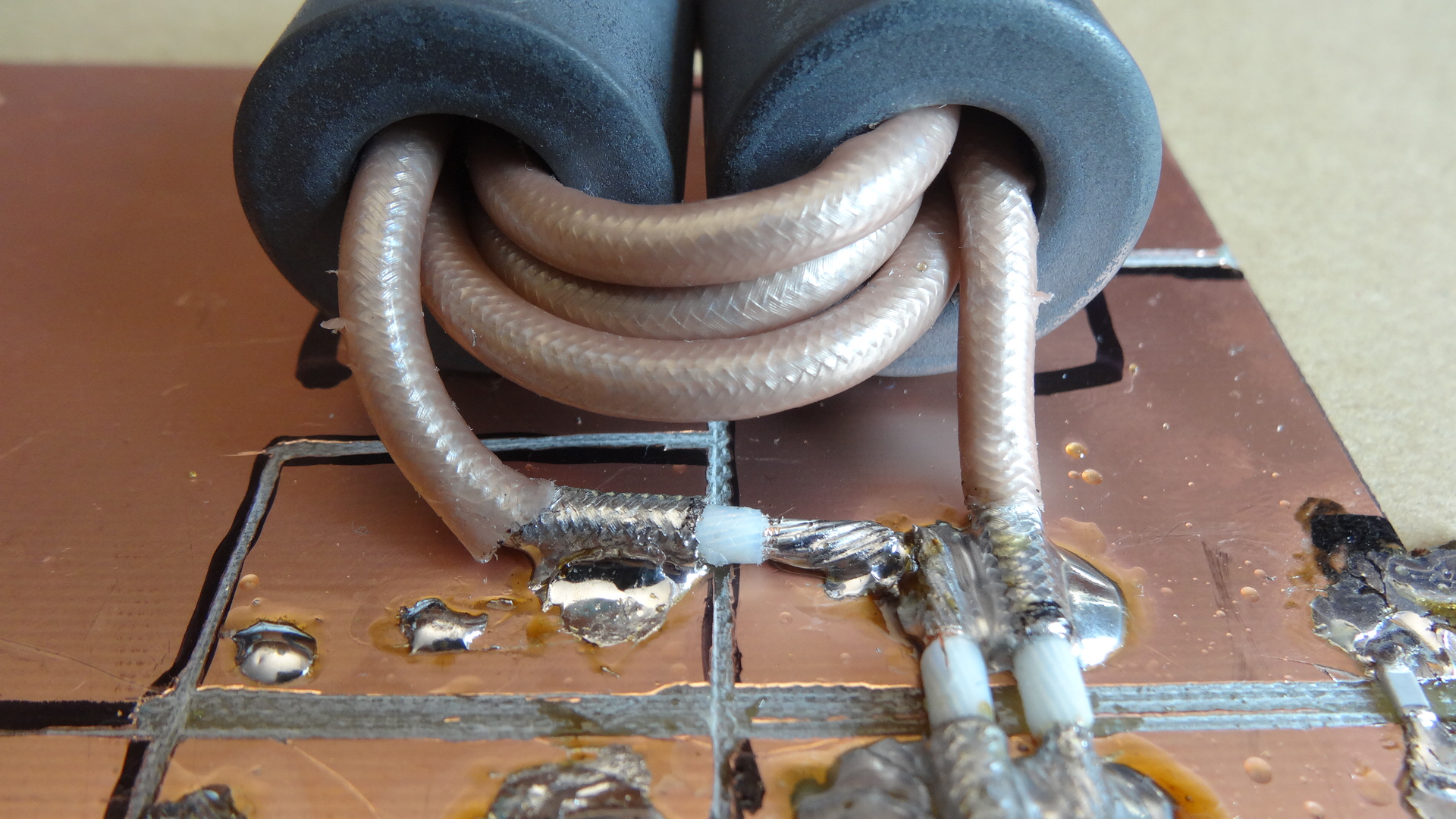

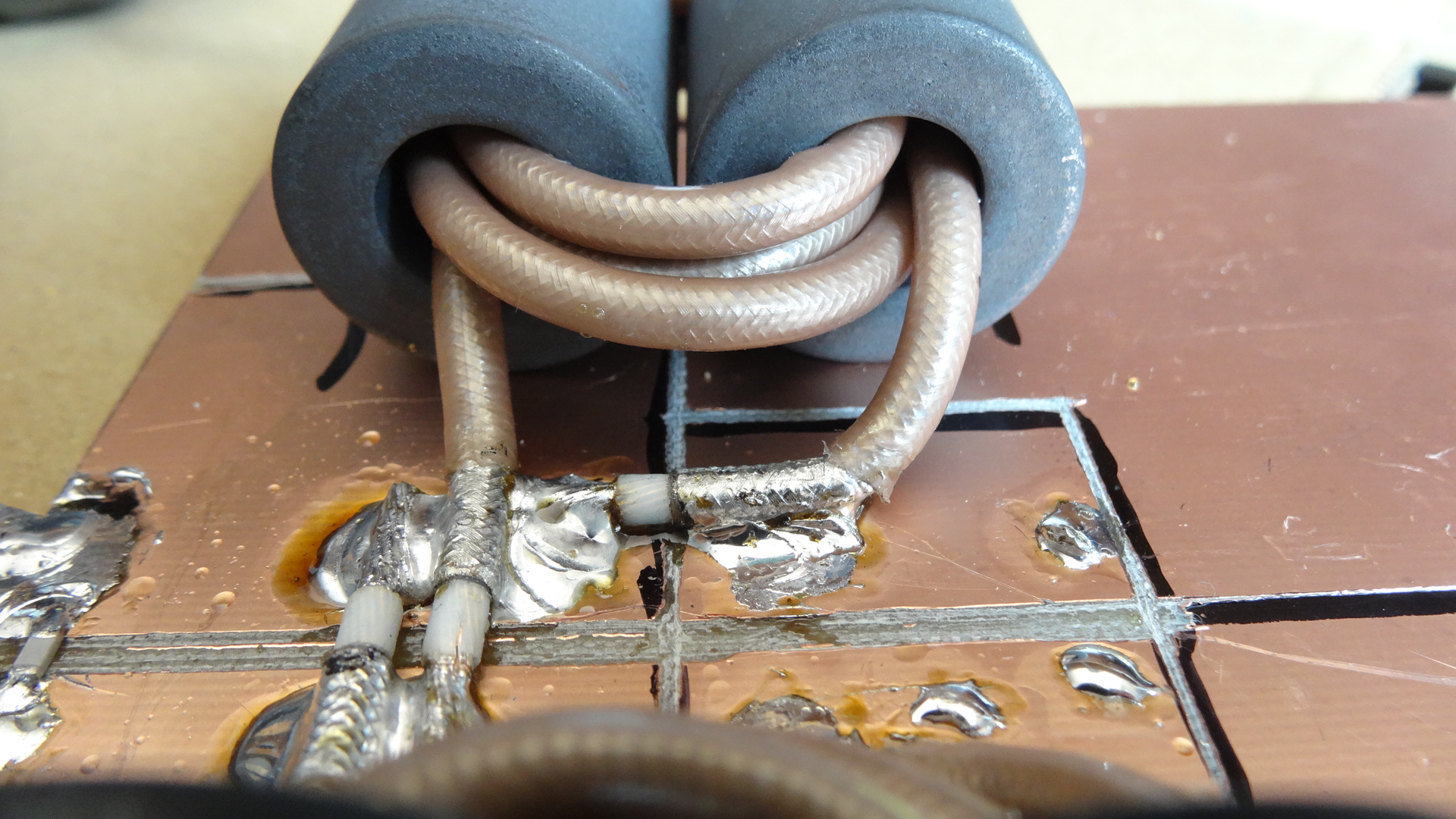

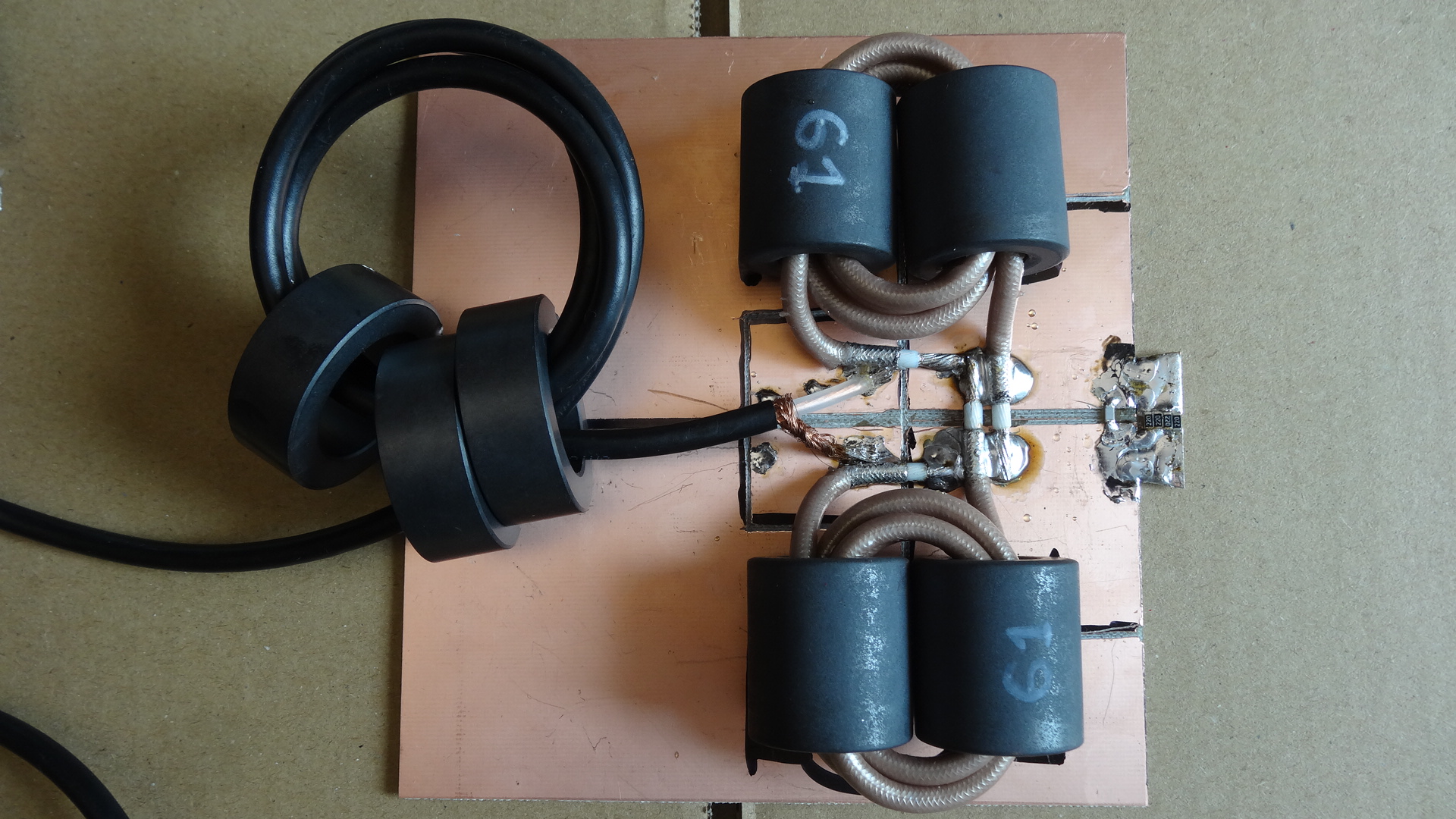

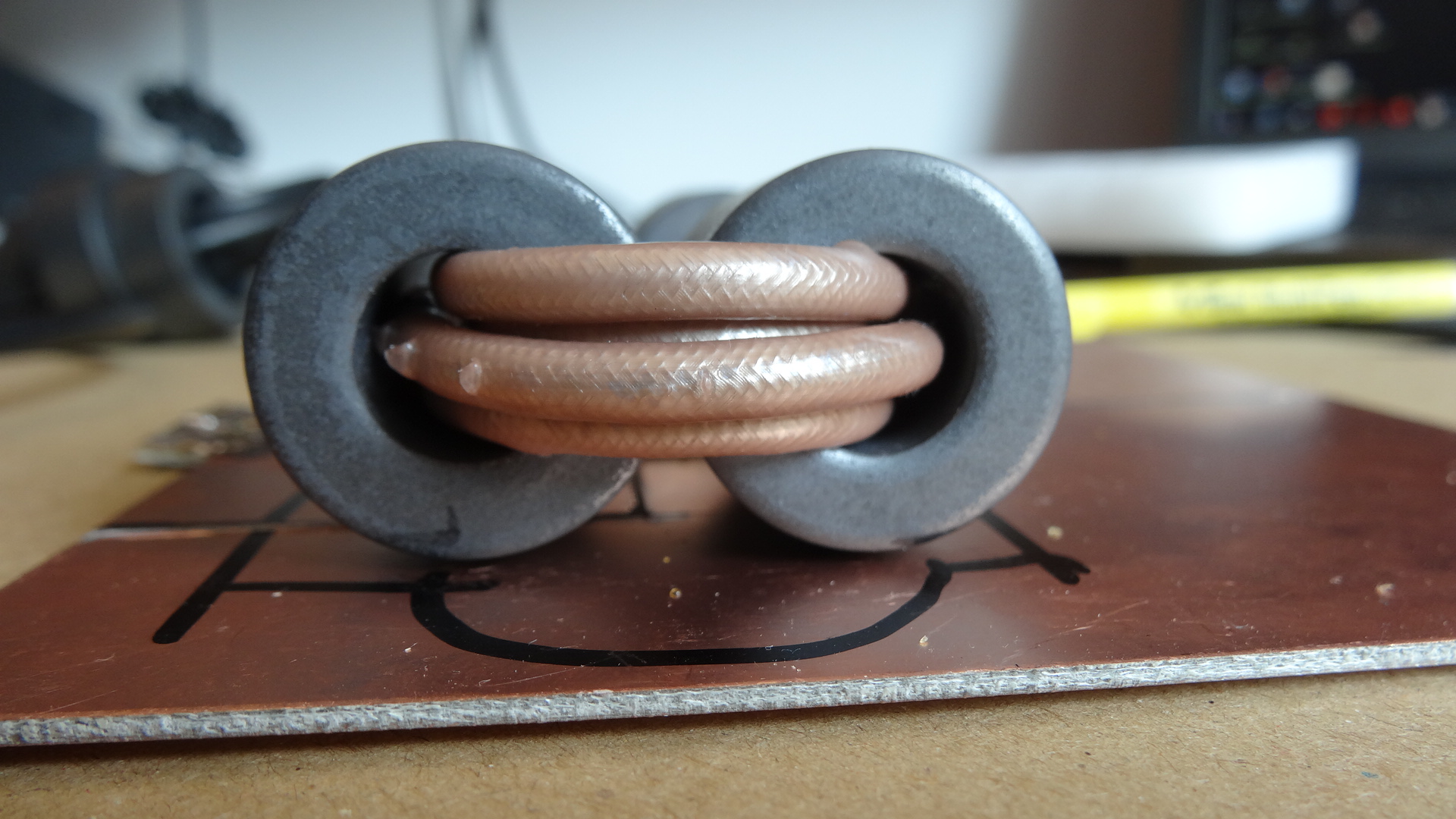

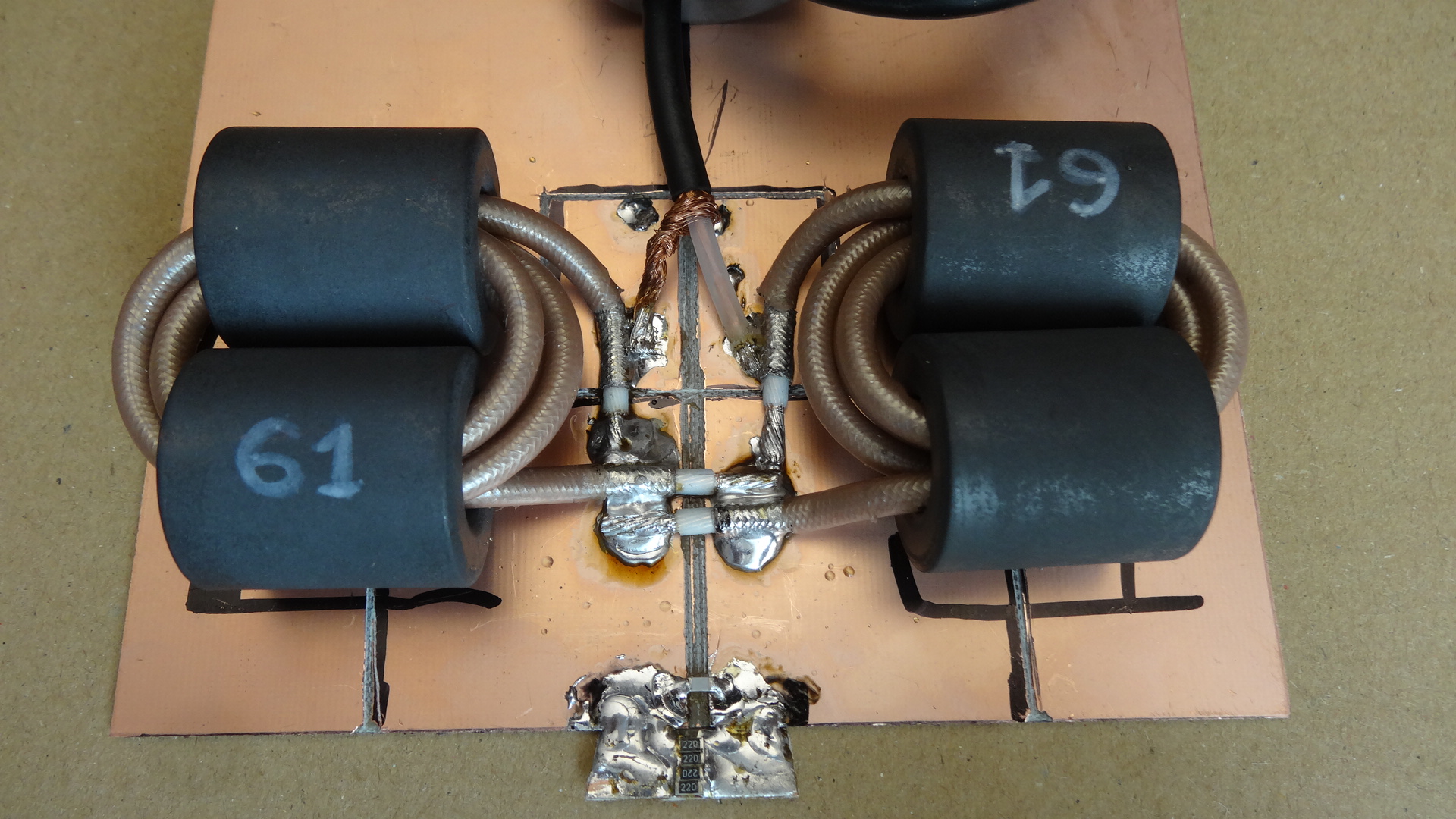

Kontynuując prace nad PA zakupiłem przewód TC17 OHm i nawinąłem Standardowy układ 1:9 stosowany na wyjściu PA

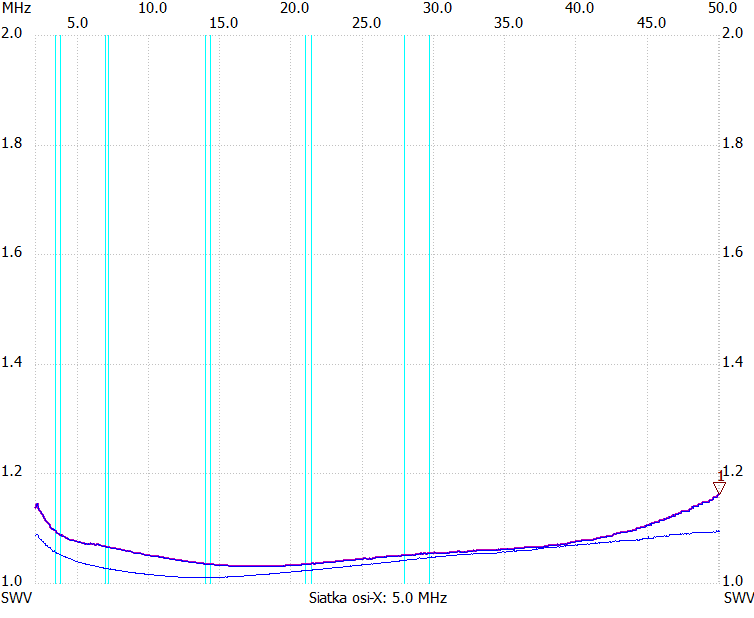

Parametry SWR przeszły moje oczekiwania .
Dolna linia to mostek NWT7 obciążony rezystorem dla porównania.
Od strony tranzystorów rezystancja 5,5 OHm

Załączone pliki Miniatury

(Ten post był ostatnio modyfikowany: 22-07-2022 21:24 przez SP2FP.)

22-07-2022 18:56
