Filtr BPF, gotowy moduł, kit, adaptacja?

[SP9FKP]

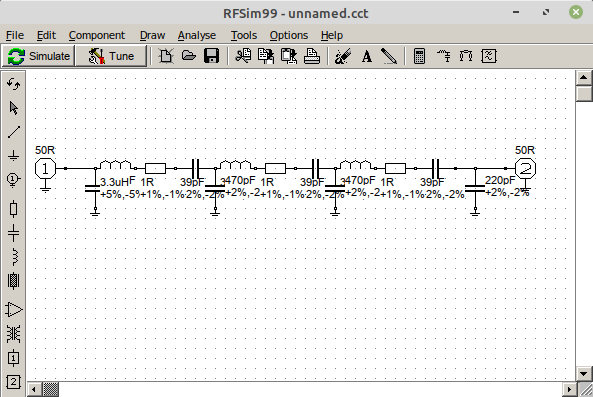

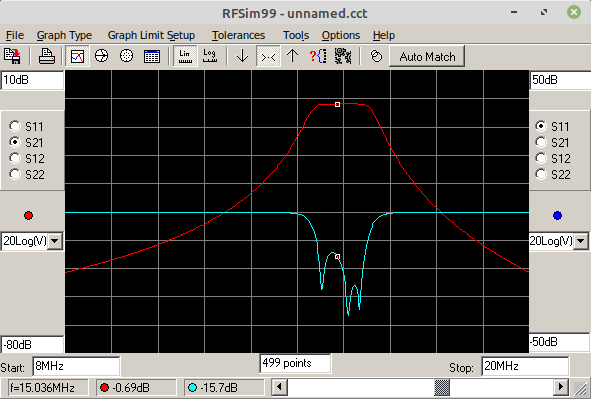

Aby nie być gołosłownym jak nie przymierzając "wujek dobra rada" poświęciłem chwilę na zrobienie i krótkie przebadanie filtra o którym wspominałem w swoim wpisie. Za wzór wziąłem znakomitą konstrukcję PA3AKE ale w oparciu o typowe dławiki THT dostępne bez większego wysiłku u większości dostawców, Na początek sprawdziłem co powie symulator RFSIM99.

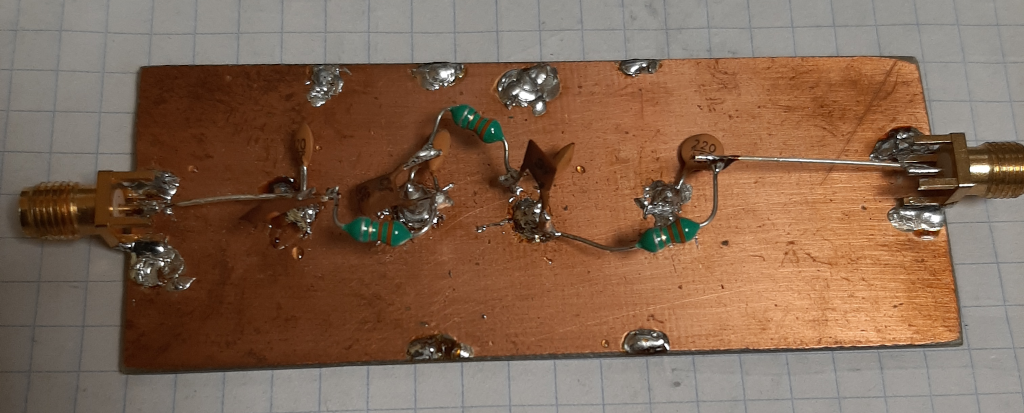

Następnie wykonałem model uprzednio sprawdzając rzeczywiste wartości elementów za pomocą analizatora EU1KY na częstotliwości 14000 kHz. Rozrzuty wyszły poniżej 5% więc zlutowałem jak szło po kolei bez doboru.

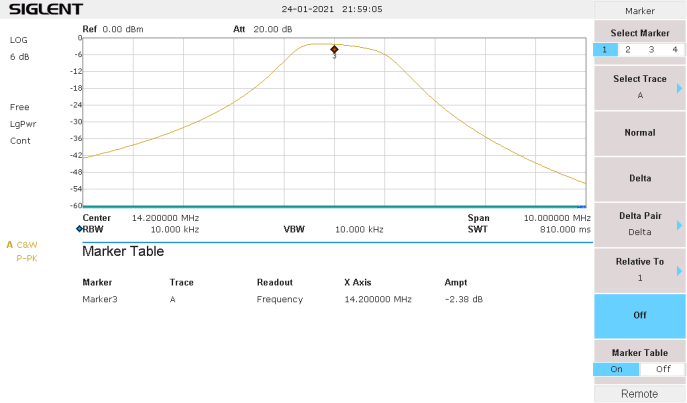

A oto co uzyskałem bez strojenia czegokolwiek.

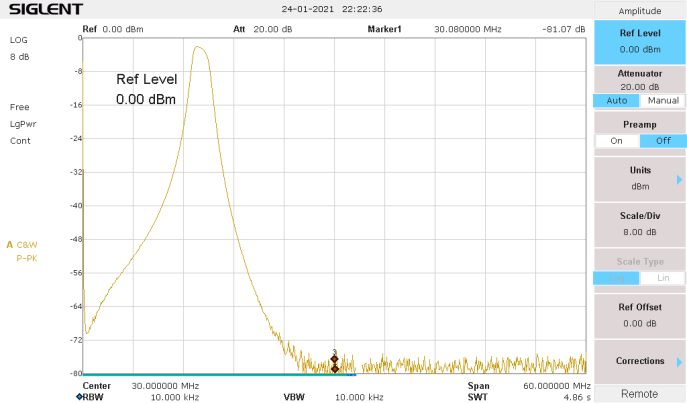

Dla porównania z rezultaem uzyskanym przez PA3AKE zrobiłem skan w paśmie do 60 MHz

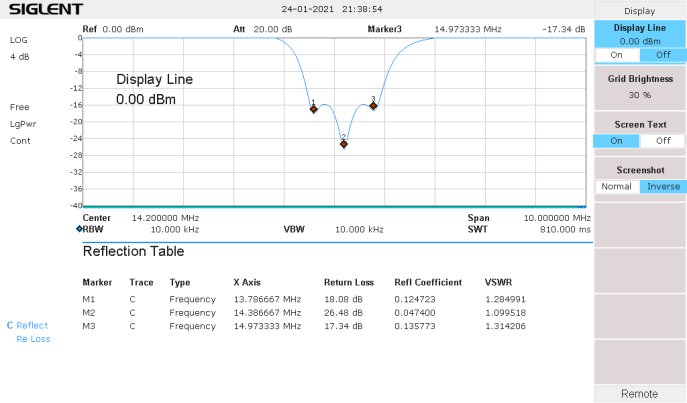

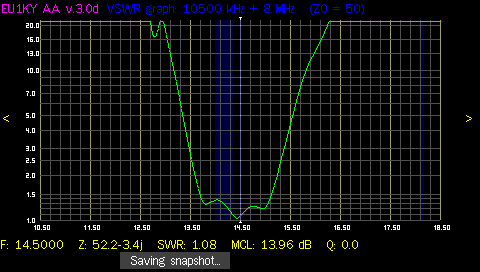

I jeszcze z ciekawości jak wypadnie porównanie metodą odbiciową z EU1KY

Wnioski pozostawiam kolegom do dyskusji.
