Tu jest opisana metoda pomiaru IP3:
https://elektronikab2b.pl/technika/19784...i/strona/1
Tu jeszze trochę więcej teorii:
https://www.markimicrowave.com/blog/how-...r-sources/
A tu przykład generatora dwutonowego:
AVT2976 gen dwutonowy do IP3.pdf (Rozmiar: 685.33 KB / Pobrań: 643)
Tu jeszcze jeden opis metody wraz z opisem generatora dwutonowego - bardzo podobnego generatora używam osobiście:
https://www.ab4oj.com/test/imdtest/main.html
Mostek do sumowania sygnałów z dwóch generatorów - nie jest szerokopasmowy:
https://www.wantcominc.com/Application_Notes/AN-108.pdf
mostek do sumowania generatorów.pdf (Rozmiar: 140.7 KB / Pobrań: 817)

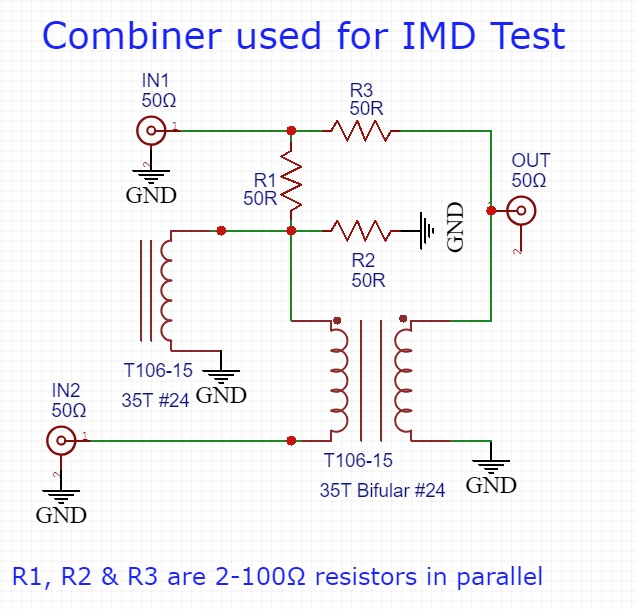

Mostek szerokopasmowy do sumowania generatorów:
Pomiar z użyciem fabrycznego sprzętu:
Profesjonalny pomiar IP3.pdf (Rozmiar: 2.1 MB / Pobrań: 626)
Na koniec jeszcze jedna uwaga: do wykonania generatora dwutonowego nie nadają się kwarce w najmniejszych obudowach - są energetycznie za słabe. Miniaturowe kwarce nie generują wystarczającej do pomiaru mocy. Gdy próbowałem sztucznie wymusić większą amplitudę drgań oprócz zniekształceń w sygnale wyjściowym pojawiały się obce prążki na sąsiednich częstotliwościach. Teoretycznie można zbudować generator mniejszej mocy i wzmocnić potem sygnał, ale taki sygnał będzie bardziej zaszumiony, Szczególnie to widać gdy odstęp jest rzędu 3; 5kHz.
Kwarce do generatora powinny być tego samego typu. W innym przypadku trzeba osobno do każdego kwarcu dobierać punkt pracy generatora, każdy przypadek wymaga indywidualnego podejścia.
